Si puedes probar la placa puesta sobre la mesa sin nada más que los cables, pero no mucho rato o te salta la protección termica.

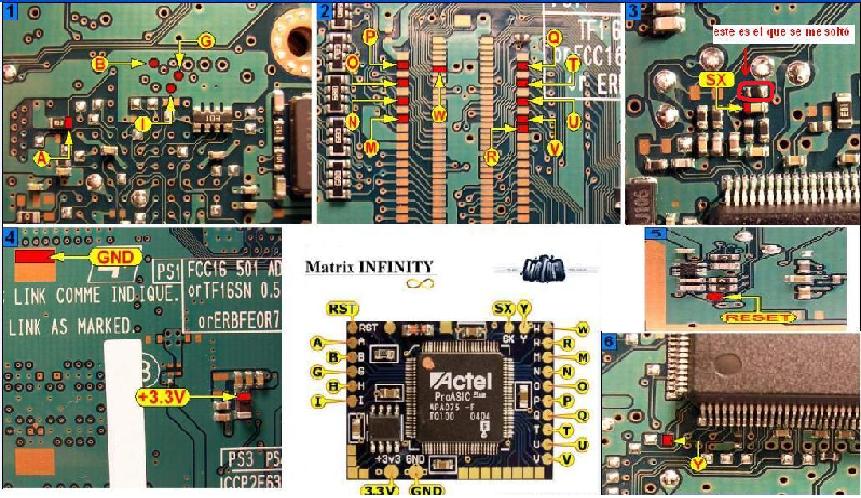

Da igual el punto GND. Puntos de masa hay cientos de miles en cualquier placa. Toma el plano que más se te asemeje. Tambien decirte que el putno Y me parece que no es el de ninguno de esos planos, pero ya comprobarás tu mismo.

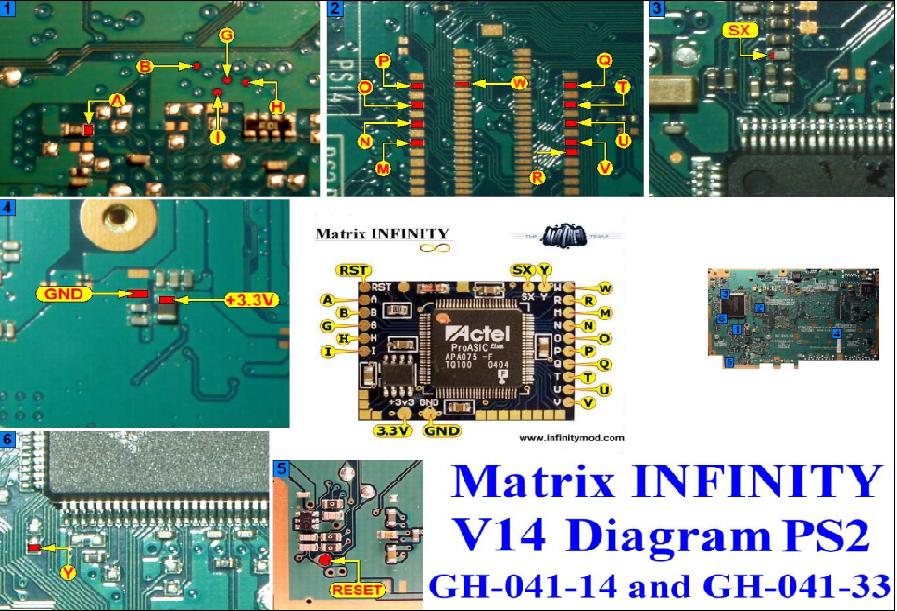

Los puntos de la controladora puedes medirlos en el integrado. No uso ese chip, pero puedes ver los planos del Modbo 4.0 ó 750 que son los mismos (salvo que sueldan el punto H y el CX), pues tu donde estas soldandolos es en los alternativos.
Un saludo.
