Que modificación hay para sacar RGB en SuperFamicom Jr?

Puede ser esto lo que estás buscando?

https://www.retrorgb.com/snesminirgb.html

Según dicen, necesitas una plaquita con el chip amplificador THS7374. Estas placas las puedes encontrar por aliexpress:

https://es.aliexpress.com/item/1005005470236781.html?spm=a2g0o.productlist.main.5.3e71tG5atG5aYS&algo_pvid=c3487198-fc95-4fed-b9c8-e74d99b47b31&algo_exp_id=c3487198-fc95-4fed-b9c8-e74d99b47b31-2&pdp_npi=4%40dis%21EUR%2118.26%2118.26%21%21%2119.26%2119.26%21%40211b664d17170960517015197e430c%2112000033211801820%21sea%21ES%21770617188%21&curPageLogUid=NxrkUuv3pLBp&utparam-url=scene%3Asearch%7Cquery_from%3A

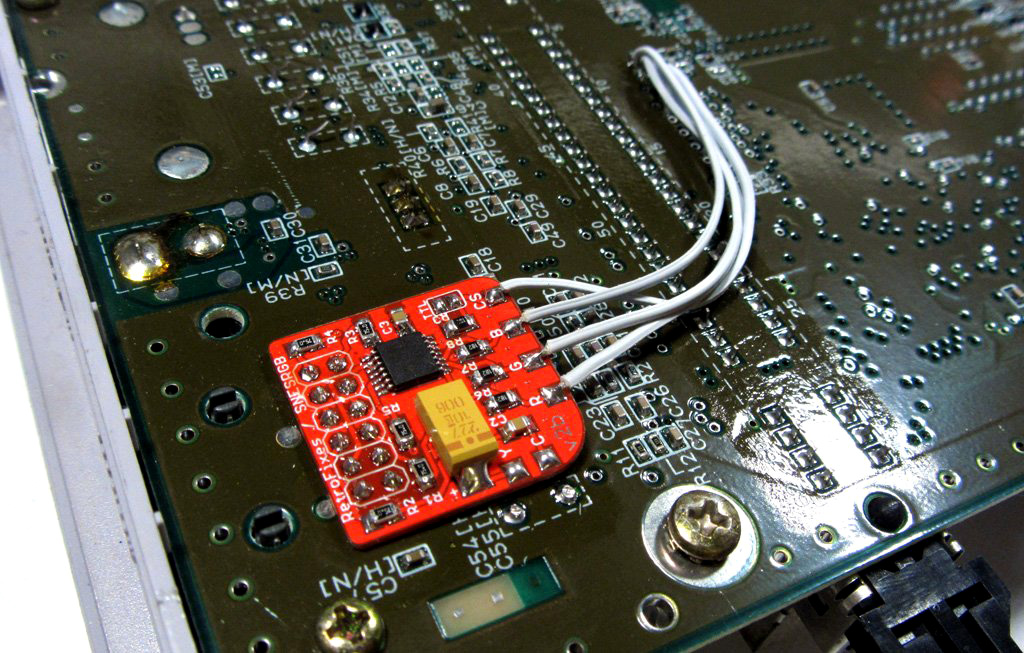

Y sería algo así:



Espero que te sirva de referencia.

@Rewinded Gracias, si es algo asi, tambien se le puede sacar S-Video, pero me mola mas rgb, no parece muy complicado, pero creo que se escapa a mis conocimientos.

@GUSMAY Si solo es soldar los 4 puntos, (sincronismo y colores), la máxima dificultad debe ser tener el pulso para hacer las cuatro soldaduras en la placa de la superfamicon. La placa va soldada sobre el puerto multiAV, y no conlleva complicación. Si no te ves capaz, seguro que en cualquier taller te lo hacen llevando el esquema y la placas de la superfamicom y el amplificador.

Rewinded escribió:@GUSMAY Si solo es soldar los 4 puntos, (sincronismo y colores), la máxima dificultad debe ser tener el pulso para hacer las cuatro soldaduras en la placa de la superfamicon. La placa va soldada sobre el puerto multiAV, y no conlleva complicación. Si no te ves capaz, seguro que en cualquier taller te lo hacen llevando el esquema y la placas de la superfamicom y el amplificador.

La verdad es que estoy por intentarlo, pero primero me veré varios tutoriales, entre el pulso de mierda que tengo y que esas distancias la vista a veces me falla estará complicado, pero por probar

Acabo de desmontar la súper famicom jr y parece que donde va la plaquita está y está una pista puenteada y no sé si desoldarla, o soldar la placa tal cual encima, que hago algún consejo?

@GUSMAY
Alguna foto de la zona en cuestión nos vendría bien para poder comprender el origen de ese puente. Si es posible, súbela y vemos en que nos afecta!

Lo dejo por imposible, no tengo la vista y el pulso suficiente, y menos aún conocimiento para hacerlo.

Lo único que me queda es pasar por el hilo de modificadores voluntarios .
