Introducción y presentación

La tienda Gear best me ha enviado una unidad del producto 4K Matrix Adapter HDMI Splitter Switcher para escribir este artículo de review informativa, y de esta manera darla a conocer.

El 4K Matrix Adapter HDMI Splitter Switcher es un combo compuesto por un switch HDMI de 4 entradas, y un splitter que permite duplicar una salida en 2 señales de Audio-Vídeo HDMI.

Al combinar ambos elementos se obtiene un dispositivo muy práctico que cada uno de ellos por separado, y con mucho potencial una vez entendemos para que sirve y como utilizarlo.

No he encontrado información relevante en la web sobre este producto en particular, por lo que intentaré ofrecer la mejor calidad y cantidad de información que pueda sobre el mismo en este artículo.

Uso de esta review,y acuerdo de renuncia

Se permite utilizar el contenido de esta review, ya sea copiando entero el artículo o partes, o haciendo referencia mediante un link, a cualquiera que lo desee, con la única condición de que se mantenga el autor y un enlace a la fuente original de esta review, y que se encuentra en mi blog.

Para actualizaciones sobre este artículo, sugiero visitar el enlace mencionado anteriormente

No me hago responsable de ningún tipo de problema derivado de la implementación de los procedimientos o pautas indicadados en este artículo (si los hubiese).

Modificar un dispositivo puede significa, según el caso, la pérdida de garantía del mismo. No te recomiendo realizar ninguna modificación, a excepción de que sepas bien lo que estás haciendo.

Cualquier tipo de modificación que hagas en el dispositivo (como flasheo de una rom, cambio de bios, instalación de programas, configuración, mal ensamblado, etc), será bajo tu responsabilidad,

Información del producto

En esta sección pondré la información disponible de forma pública sobre el producto, y que puede ser obtenida desde la página oficial del fabricante, del vendedor, o incluso en el propio embalaje del producto.

En esta ocasión, solo tengo como referencia la información aportada por el fabricante y que viene en el manual de usuario, y que listaré a continuación:

• HDMI Version: HDMI 1.4b
• HDMI Resolution: up to 3840x2160/30Hz
• Support video format: 8/10/12bit deep color
• Support audio format: LPCM/DTS/Dolby-AC3
• Max bandwith: 340MHz
• Max baud rate: 3.4Gbs x 3
• Input cable distance: <= 10m AWG26 HDMI 1.4 Standard Cable
• Output cable distance: <=15m AWG26 HDMI 1.4 Standard Cable
• HDMI Input: 4
• HDMI Output: 2
• Max working current: 500mA
• Power adapter format: Input: AC (50Hz, 60Hz) 100V-240V; Output DC 5V/1A
• Operating Temperature range: (-15ºC to +45ºC)
• Operating Humidity range: 5 to 90%RH (No Condensation)
• Dimension (LxW,H): 188x128x25 (mm)
• Weight: 332g

Presentación del producto, contenido y unboxing

El paquete tiene el siguiente aspecto antes de abrir.





Una vez abierto el paquete nos encontramos con los siguientes elementos, que entiendo corresponden al contenido estándard para este producto.

• 4K DHMI Matrix Adapter
• Mando a distancia
• Fuente de alimentación
• Manual de usuario

Inspección y descripción del producto

En esta sección listaré solo las partes del dispositivo que contengan elementos apreciables para comentar. Aquellas caras o lados del dispositivo que no contengan nada apreciable, las omitiré.

Vista frontal

• Receptor de mando a distancia (Sensor infrarrojos)
• Configurador EDID
• Salida 1 Audio analógico (Jack 3.55mm stereo)
• Salida 2 Audio analógico (Jack 3.55mm stereo)
• Salida 1 Audio Óptico
• Salida 2 Audio Óptico
• Grupo de salida 2, con indicadores de entrada seleccionada
• Botón de cambio de salida 2 (Key2)
• Grupo de salida 1, con indicadores de entrada seleccionada
• Botón de cambio de salida 1 (Key1)

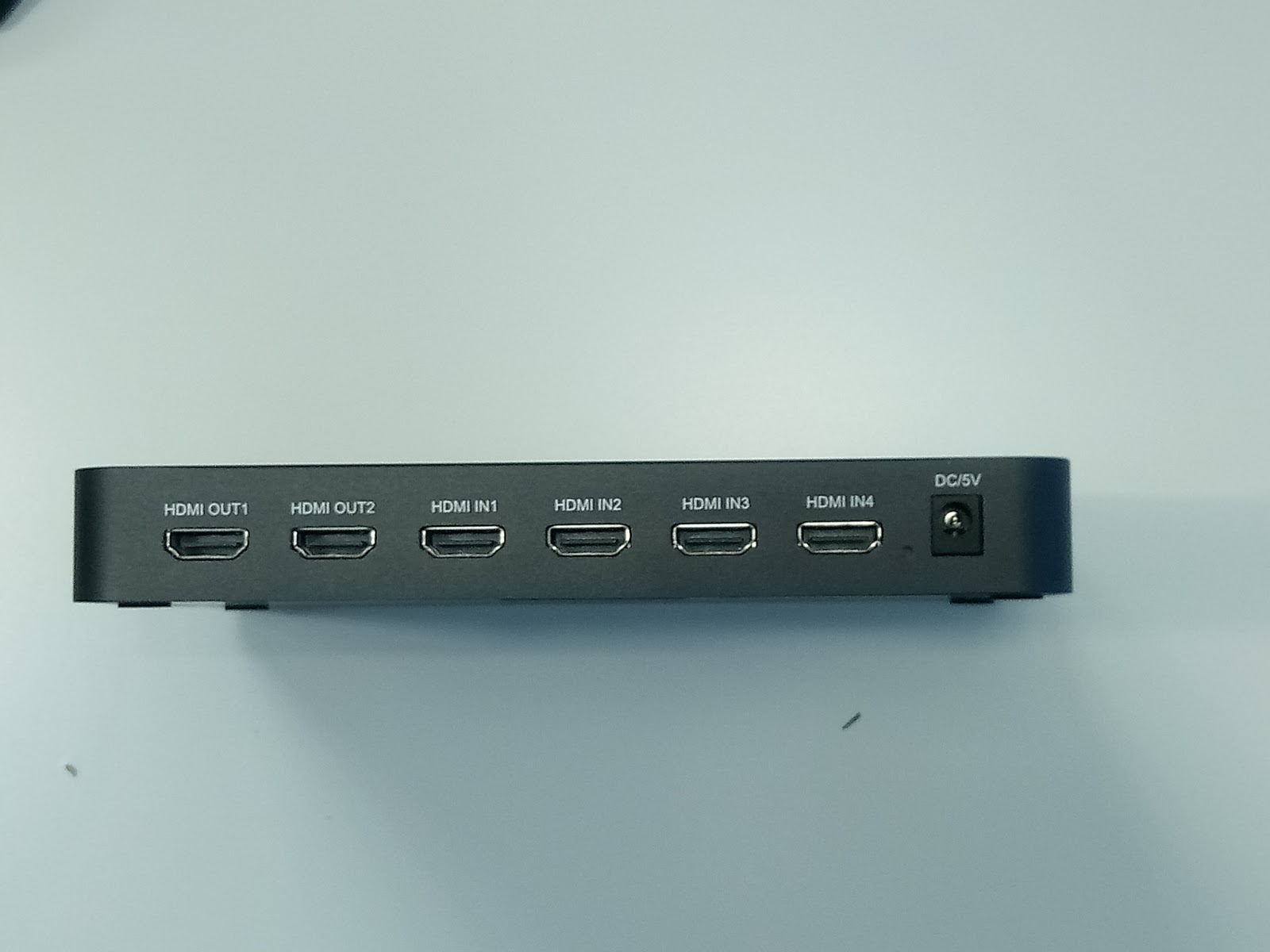

Vista trasera

• Puerto de salida 1
• Puerto de salida 2
• Puerto de entrada 1
• Puerto de entrada 2
• Puerto de entrada 3
• Puerto de entrada 4
• Led piloto de operación
• Entrada de fuente de alimentación

Vista superior

• Parte superior con información del nombre del producto

Vista inferior

• Parte inferior con ranuras de ventilación

Vista general accesorios



El mando es muy simple y directo. Está dividido en 2 cuadrantes, uno por cada salida, en la que tenemos 4 botones que corresponden a cada entrada. de esta manera, es muy sencillo y directo establecer que queremos ver en que salida.



El transformador que viene en el paquete es de conector no europeo (conector de pines planos), y es de 5V, 1A

Primera impresión y comentarios generales

En primer lugar, pensaba que el aparato sería como lo muestran en la mayoría de las imágenes, que es un aparato mas grande.

Esta imagen conduce a error, por que se puesto en la misma, las imágenes del dispositivo que muestran la parte delantera y la trasera, haciendo parecer que es solo un dispositivo.



Por este motivo he creado una nueva imagen para esta entrada del blog, donde se puede apreciar la separación, y que no lleve a confusión como me ha pasado a mí en una primera impresión.



Afortunadamente, no es tan grande, y el diseño está mejor pensado para que los cables queden en la parte trasera (los de HDMI y de alimentación), y en la delantera tenemos las salidas de audio si las necesitamos, y la interfaz de configuración del dispositivo, que son básicamente el cambio de fuente por cada salida, y el cuadro de configuración EDID

Configuración EDID

Esta sigla significa Extended Display Identification Data, y que en forma simplificada, corresponde a metadatos en la señal de video que indican características de la fuente HDMI

Según como configuremos esta sección del dispositivo, el monitor o televisor que tengamos conectado de salida, recibirá información específica según como configuremos la salida, para que la procese.

Según el manual, esta serían las configuraciones:

Nota: 0=pin arriba, 1=Pin abajo

Configuración de fábrica: 0,0,0,0

0,0,0,0: Copiar el EDID de HDMI OUT 1

0,0,0,1: Copiar el EDID de HDMI OUT 2

0,0,1,0: 3D 1080P 2H LPCM

0,0,1,1: 3D 1080P Stereo 5.1H (LPCM/Dolby/DTS)

0,1,0,0: 2D 1080P Stereo 2H (LPCM)

0,1,0,1: 2D 1080P Stereo 5.1H (LPCM/Dolby/DTS)

0,1,1,0: 3D 4K Stereo 2H (LPCM)

0,1,1,1: D 4K Stereo 5.1H (LPCM/Dolby/DTS)

Realmente, para un usuario normal (como soy yo) no le hará falta configurar nada, y con las opciones por defecto (de fábrica) funciona correctamente para el uso principal del dispositivo.

Escenarios de uso

Este es un dispositivo muy útil, siempre y cuando encontremos el escenario donde sacar provecho de sus características.

Para explicarlo de forma general, vamos a pensar en este dispositivo como un HDMI Switcher standard de 4 señales, esto significa que de cuatro señales de entrada, podemos seleccionar cual queremos ver.

Pero también tenemos 2 señales de salida, y aquí es donde está lo interesante ya que de las cuatro señales, podemos decir que salida queremos en cada una, incluso, podemos duplicar alguna salida.

Para ejemplos prácticos, en mi caso tengo la siguiente configuración actualmente en mi salón:

Portátil (mi mujer)

PC Principal

Capturadora HDMI (normalmente conectada a uno de mis monitores)

Chuwi GBox (un ordenador secundario que utilizo como servidor, y para que mi hijo utilice de vez en cuando)

TV 50"

Ahora, cuando quiero ver algo en la TV de alguno de los ordenadores, debo estar haciendo cambio con algunos repetidores de señal, switchers, etc, que tengo montado en mi instalación. De momento funcionaba, pero era poco intuitivo y en caso de haber problemas, resultaba complicado saber de donde venía.

Al instalar este dispositivo, la instalación ha quedado muy simple, muy limpia, al punto que ahora saco mas provecho de los propios dispositivos.

El esquema actual que tengo es algo así:



Ahora, cuando mi mujer quiere ver algo de su portátil (servicios de streaming que no tengo en la smartTV, o vídeos que tiene y que no son compatibles con el TV), simplemente cambia la señal de salida de la TV (asignada a la salida 2), por la entrada de su Portátil, y ve su pantalla en la TV del salón.

En mi caso, normalmente hago mis actividades en mi escritorio con mi PC y mis monitores, pero en la noche cuando tengo la TV para mi, cambio la señal de mi pc para que se vea en la TV, y me echo algunas sesiones de juego.

Mi hijo aún es pequeño, pero tengo el GBox (que es un Set Top Box con Windows) confiurado para que haga de servidor de algunos servicios míos, y de paso tiene cargado algunos programas que el utiliza (Scratch por ejemplo), y ahora cuando necesita practicar o hacer algun trabajo del colegio, puede hacerlo directamente en la TV del salón, sin necesidad de que tenga que dejarle uno de mis monitores y mi escritorio (que en ocasiones resulta difícil con trabajo que tengo pendiente por hacer)

Un uso inesperado de la duplicación de la TV, es que si mi hijo quiere ver cuando juego (en ocasiones se pone al lado mío a verme), simplemente duplico la señal para que se vea en la TV y en mi nonitor, así juego concentrado, mientras el mira en la TV del salón.

Esto es un ejemplo de las funcionalidades que le he sacado en mi caso particular, pero como he dicho, el uso es el que cada uno adapte a sus necesidades.

Lo importante es entender que tenemos 2 señales de salida HDMI, y que aquí es donde realmente se vuelve útil el dispositivo, siempre y cuando tengamos como aprovecharlas.

Ejemplo, en mi casa antigua tenía 2 TVs en el salón, una pequeña y otra grande. La pequeña estaba dedicada a las consolas mientras que la grande era para ver TV, películas, etc.

Cuando quería utilizar la TV grande, implicaba cambiar cableado de vídeo (dependiendo de la consola que quería utilizar), jugar, y luego volver a poner todo el cableado como estaba.

Con este switcher hubiese resultado muy fácil, simplemente conectando todas las consolas y fuentes HDMI al dispositivo, y los 2 cables HDMI a cada TV, y simplemente elegir que señal de entrada (que consola) quería ver en que televisor.

Lo mejor de todo es que incluso podría haber jugado con 2 consolas disintas, una en cada TV, sin tener que cambiar ningún cable.

Entendiendo lo anterior, los escenarios mas típicos de uso van a ser cuando en la configuración tengamos 2 monitores/TVs, ya que ahí podremos sacar partido de la selección de la salida, o duplicación de señal, pero también podemos encontrar otros escenarios, por ejemplo, si tenemos una salida de monitor estándard, y otra para una capturadora de vídeo. Aquí puede ser interesante cuando tenemos una capturadora que tiene LAG y por tanto no se puede utilizar para jugar, pero que si puede capturar sin problema una entrada HDMI. Al estar visualizando el vídeo en una de las salidas (OUT1 por ejemplo), la veremos sin problemas, mientras que la otra salida (OUT2) está dedicada a la capturadora, que no importa si va con lag, mientras que la captura la realiza sin problemas.

En el caso anterior, estaríamos duplicando una de las señales de entrada, para que salga por el monitor y por la capturadora HDMI

A continuación dejo un vídeo ejemplo de uso. Siento la mala calidad pero ahora mismo no dispongo de otra cámara/móvil para realizar la captura, pero creo que en general se entiende el uso del dispositivo.



Algunos de los cambios entre fuentes de vídeo se demoran algunos segundos. Esto es mas bien por el tiempo de reacción que tiene la TV o monitor, al tener que realizar los ajustes necesarios para cambiar la señal de vídeo.

Como observación, las 3 fuentes tienen distintas resoluciones:

• Torre PC: 1920x1080
• GPD-WIN2: 1280x720
• Portátil: 1366x768

Con respecto al audio, no he notado lag tampoco. No he podido utilizar la salida óptica del dispositivo, ya que no tengo un reproductor que tenga captura óptica del mismo, pero asumo que no tendrá problemas al cambiar de fuente.

La salida de audio analógica funciona correctamente. Aquí hay otro uso potencial del dispositivo, y es que si no tienes una TV o similar sin salida de audio, para conectar a una cadena o equipo de sonido, con este dispositivo puedes obtener la salida de audio, tanto óptica como analógica y usarla para obtener un sonido amplificado en un equipo o cadena.

Pros, contras y mejoras

Como en todo producto, nos encontramos frente a un disopsitivo que tiene sus puntos a destacar de forma positiva, también nos encontramos con aquellos puntos o características que, o no cumplen correctamente con lo que se les pide, o simplemente no incorporan una funcionalidad que, en mi opinión, debería incluír. Asimismo, y en parte basado en esta lista de puntos en contra, en donde doy mi punto de vista sobre que aspectos deberían tenerse en consideración en caso de generar una versión evolucionada o actualizada del dispositivo.

Pros

• Equipo compacto que la suma de sus componentes dan mas que sus partes individuales,
• Todos los cables HDMI, tanto de entrada como de salida, están en la parte posterior, dejando la parte delantera libre y con acceso fácil para las salidas de audio o control manual
• El dispositivo cuenta con controles en el propio panel delantero, por lo que si el mando tiene algún problema, todavía es posible utilizar el dispositivo.
• Construcción robusta, metálica. en ningún momento da la sensación de un dispositivo frágil.
• El mando es muy fácil de usar, con control directo sobre lo que queremos seleccionar.

Contras

• No tiene agujeros para anclarlo a una pared o superficie

Mejoras

• Conectividad USB para controlarlo desde un ordenador
• Agregar opción de fundido para hacer transiciones entre dispositivos.

Conclusión

Muy contento y conforme con el dispositivo. Es muy simple de utilizar pero da una funcionalidad muy interesante, aunque específica, pero que si tienes el escenario para utlizarlo sin duda que es un indispensable para poder ahorrar en switchers, duplicadores de señal, etc.

Me ha resultado curioso que el dispositivo lo he comentado con algunos amigos y directamente me han pedido información. Al parecer hay mas gente de lo que en principo podría pensar que tienen necesidades de utilizar este tipo de dispositivos y funcionalidades.

Realmente, es un 3 en 1, ya que tenemos por una parte un selector de entradas (Switcher), un selector de salidas (con duplicador/splitter) y un extractor de audio, que es algo que creo que merece mucho la pena comentar, ya que es una funcionalidad que muchas veces echamos de menos cuando necesitamos montar nuestro circuito de vídeo y, como en mi caso, mi TV no tiene salida auxiliar de audio, y por tanto no puedo conectar a mi antiguo equipo de entrada analógica, pero que ahora tengo solucionado ese problema.

Si crees que este dispositivo te puede servir para tu configuración de vídeos, entonces te lo recomiendo 100% ya que vas a encontrar que es mucho mas versátil de lo que en primera instancia puedes pensar que es.

Zalu2!

Deen0X
