[Review] Modchip Matrix Trident (terminado)

Archivado
anonymous69 está baneado por "spam"
Os presento el nuevo chip fabricado por team infinitymod. Les he pedido una muestra para hacer una review, me la ha mandado repairconsolas.

Web del fabricante

http://www.infinitymod.com

Caracteristicas

- Permite el uso de los 3 bancos independientes de la NAND de la consola Xbox 360.
- No hay necesidad de cortar las pistas de la placa base 360.
- Interruptor de extenal para cambiar rápidamente entre los 3 NAND
- Compatible con todas las soluciones glitching presente en el mercado
- Compatible con cualquier Xbox 360 con 16 MB de memoria NAND.
- Fácil de instalar gracias al diseño de punto de quicksolder.
- Los bloques pueden ser de lectura / escritura con cualquier SPI.
- Compatible con nandpro 2.0 y el software 3.0

Diagramas de Instalación

http://www.infinitymod.com/Download/TRIDENT-Trinity.jpg

http://www.consoleopen.com/forum/images ... iagram.png

Imagenes del chip

http://img542.imageshack.us/img542/3320/lafotoaa.jpg

Instalación de Matrix Trident

Antes de instalar el chip debemos de tener la consola con el matrix glitcher 2 instalado y funcionando sin problemas para poder conectarlo todo correctamente.

Os dejo unas fotos de la instalacion:

http://img846.imageshack.us/img846/521/foto1ivi.jpg
http://img703.imageshack.us/img703/6926/foto2il.jpg
http://img689.imageshack.us/img689/4117/foto3ggp.jpg

Tenemos 2 fajas, una de color blanco que va conectada al matrix trident y al matrix glitcher II para deshabilitar el chip cuando tengamos la nand original, y el cable negro que va desde el matrix trident al switch del matrix trident. En las imagenes lo teneis mas claro.

Funcionamiento y configuración del chip

El chip tiene un switch donde podemos elegir 3 posiciones.

Led verde: Arranca la consola con la nand original
Led azul: Arranca la consola con el xEbuild
Led rojo: Arranca la consola con otra nand diferente

Aqui un video donde podeis ver el proceso.

http://www.youtube.com/watch?v=cVFExWwAB5c

Cualquier novedad ire mejorandolo vale?

Un saludo.
haber que tal esta , ya nos informaras.
Yo mejor me espero al Demon del team xecuter que casi seguro y segun estoy informado es mucho mejor que este y siendo del team xecuter es calidad en componentes. cada cual que gaste su dinero como quiera pero yo soy del team xecuter.
anonymous69 está baneado por "spam"
Esta tarde intentare terminar la instalación, me han pasado por correo el tutorial que han colgado despues en la web. He estado leyendo por encima que necesitas tener la consola con el matrix glitcher 2 instalado y funcionando... es lo que me ha dejado un poco mosqueado...

Un saludo.
entonces lo descarto , tengo coolrunner .
anonymous69 está baneado por "spam"
morenicolive escribió:entonces lo descarto , tengo coolrunner .


Funciona con todos los chips del mercado. A lo que me refiero que pensaba que este chip servia tambien para hacer la función de los demás, es decir, glitchear el xEbuild. Me he dado cuenta que es un tipo cygnos.

Un saludo.
El Demon del team xecuter es un solo chip dual.
anonymous69 está baneado por "spam"
nexxzus escribió:El Demon del team xecuter es un solo chip dual.


Vale perfecto. Mañana por fin podré acabarlo, os comentare si he tenido algún problema. De momento tengo la consola funcionando con el último dash de microsoft. Tendré que instalar el matrix trident y hacer pruebas porque la verdad los manuales no estan muy bien explicados.

Un saludo
se puede hacer tambien en fat verdad?
anonymous69 está baneado por "spam"
Es compatible con las FAT tambien, el fabricante todavia no ha puesto el diagrama de instalación. Es compatible con el resto de chips con una pequeña modificación. En cuanto pueda subire como hacerlo.

Bueno chicos Review completada, ire actualizando conforme vayan saliendo cosas nuevas.

Un saludo
anonymous69 escribió:Es compatible con las FAT tambien, el fabricante todavia no ha puesto el diagrama de instalación. Es compatible con el resto de chips con una pequeña modificación. En cuanto pueda subire como hacerlo.

Bueno chicos Review completada, ire actualizando conforme vayan saliendo cosas nuevas.

Un saludo



gracias por la aportacion tio , aunque estoy a la espera del deamon , este pinta muy bien tambien.
nexxzus escribió:El Demon del team xecuter es un solo chip dual.


Un chip dual?

El demon no glitchea, par aeso es el coolrunner, o cualquier otro

saludos
El DemoN glitchea y también permite el arranque de la nand original, tengo una duda que todavía no acabo de pillar, si tengo el X360 Glitchip de Librasoft, y quiero tener dual nand, que me tengo que pillar? este chip que seria un add-on para el 360 glitch o un cygnos, es que me he hecho un colacao en la cabeza que no veas.
No, el demon no glitchea, lo que habrá es una versión del demon con el coolrunner, y también la habrá sin él.
y el glitch del coolrunner cuando pongas la nand original , tendras que apagar un interruptor que pongas en el cable de alimentacion del cool runner no?
anonymous69 está baneado por "spam"
Por el momento no se puede tener la nand original con la última version, haber si sacan algo pronto!

Un saludo
y si tengo el 360 glitch y actualizo, se me borra el RGH y se me pone la nand original? es que tengo ganas de volver a echarme unas risas con los amigos en el live.
ArtiomNietoB escribió:y si tengo el 360 glitch y actualizo, se me borra el RGH y se me pone la nand original? es que tengo ganas de volver a echarme unas risas con los amigos en el live.


o eso o corrumpes la nand xD , lo mejor es borrar la nand completa y volver a escribir el backup que hicistes al extraerla.

lo que no entiendo este chip de que funciona si no se le puede poner la nand original , la funcion de un dual nand es poder jugar al live , osea tener la nand original y la glitch ...
y como le puedo instalar la nand original sin abrir la consola, es que no quiero desoldar el chip ni abrir la consola.
anonymous69 está baneado por "spam"
Para poner la nand original tienes que quitar el chip. Soldar el nanddumper y meterle la nand original de tu consola.

Al igual que cualquier chip dual nand hasta que no saquen algo para poder poner la ultima actualizacion no sirven para nada...

Un saludo.
anonymous69 escribió:Para poner la nand original tienes que quitar el chip. Soldar el nanddumper y meterle la nand original de tu consola.

Al igual que cualquier chip dual nand hasta que no saquen algo para poder poner la ultima actualizacion no sirven para nada...

Un saludo.



ah vale que es por lo del cb? perdona esque he tenido un lio en la cabeza .

Si tendras que abrir la consola pa sacar el chip glitch que tengas.
Me encanto el chip esta buenicimo ojala salga luego el diagrama de las fat y la modificacion para los otros chip
anonymous69 está baneado por "spam"
Enseguida que lo saquen lo probare tambien y comentare resultados

Un saludo.
Buenas tengo pensado poner esto: Matrix Glitcher 2 + Matrix Trident V1 + Matrix Nand Programmer


Pero tengo algunas dudas:

¿ Dejo la nand original de la xbox en su propia memoria o en una secundaria del Matrix Trident V1? o al rebes.

El Matrix Trident V1 tiene 3 bancos de memoria ¿ me quedarían otras 2 libres o no y la de la propia xbox no se cuenta?



Saludos y gracias
anonymous69 está baneado por "spam"
Hola

Si tienes una Slim te aconsejo que actualizes a la última version 14719.

Despues hazle el glitch normal y comprueba que te arranque

Una vez te funcione, instala el matrix trident. Ponlo en el led verde y con el nanddumper graba la nand original

Despues pones el led azul y con el nanndumper grabar la imagen xebuild

Un saludo.
anonymous69 escribió:Hola

Si tienes una Slim te aconsejo que actualizes a la última version 14719.

Despues hazle el glitch normal y comprueba que te arranque

Una vez te funcione, instala el matrix trident. Ponlo en el led verde y con el nanddumper graba la nand original

Despues pones el led azul y con el nanndumper grabar la imagen xebuild

Un saludo.


Muchas gracias anonymous69, de esta manera Mirosoft detectara el RGH. o por el contrario no lo detectare, claro arrancando con la ORI.


Saludos y gracias.
oticrad escribió:Me encanto el chip esta buenicimo ojala salga luego el diagrama de las fat y la modificacion para los otros chip

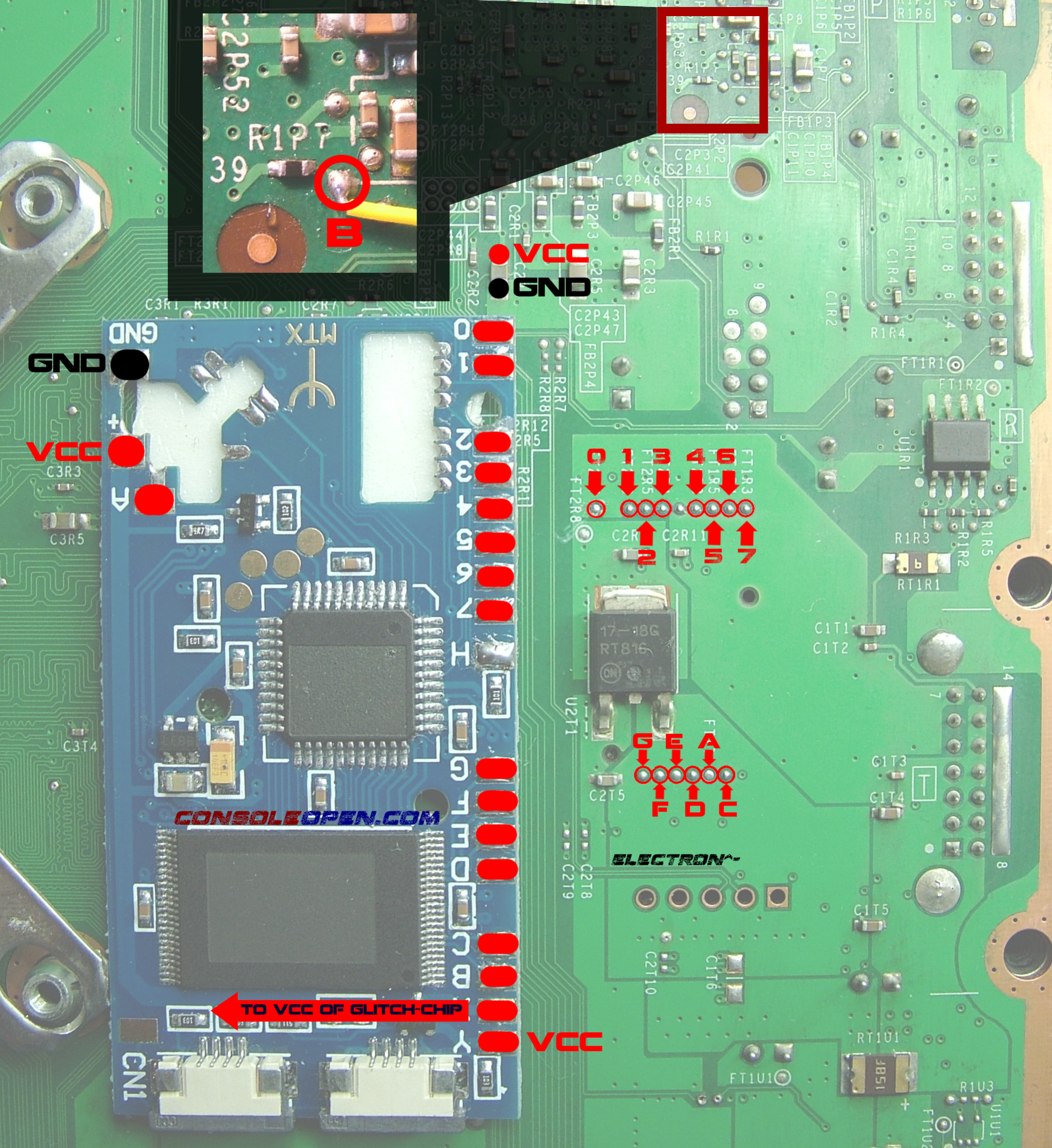

para aquellos que quieren el diagrama de fat
http://www.consoleopen.com/forum/images ... iagram.png
anonymous69 está baneado por "spam"
mys3lf escribió:
oticrad escribió:Me encanto el chip esta buenicimo ojala salga luego el diagrama de las fat y la modificacion para los otros chip

para aquellos que quieren el diagrama de fat
http://www.consoleopen.com/forum/images ... iagram.png


Muchas gracias, ya he actualizado el POST principal :)
mys3lf escribió:
oticrad escribió:Me encanto el chip esta buenicimo ojala salga luego el diagrama de las fat y la modificacion para los otros chip

para aquellos que quieren el diagrama de fat
http://www.consoleopen.com/forum/images ... iagram.png


buf hay que soldar puentes a la nand ... no es como el deamon que se suelda encima , sinceramente como no saquen otra revision para fat los que tenemos fat nos iremos al deamon.
alguien que este instalando el chip me puede dar el voltaje que da en el pad A cuando esta en la nand original y en la del chip
gracias de antemano
morenicolive escribió:buf hay que soldar puentes a la nand ... no es como el deamon que se suelda encima , sinceramente como no saquen otra revision para fat los que tenemos fat nos iremos al deamon.

no tienes que soldar nada en la NAND, os puntos son os mismos la diferencia es que en el demon tiene un modelo fat de soldadura rapida e el matrix no (por ahora) tienes que soldar normal
nexxzus escribió:Yo mejor me espero al Demon del team xecuter que casi seguro y segun estoy informado es mucho mejor que este y siendo del team xecuter es calidad en componentes. cada cual que gaste su dinero como quiera pero yo soy del team xecuter.

Estoy como tu, del Team Xecuter siempre.
