Salida de A/V para atari jr 2600 clonico

Hola, yo solo tengo una Jr original (creo que lo és) y muy poca idea, ahora, si nos dices que de modelo concreto de clónica se trata a lo mejor encontramos los esquemas, he buscado por "2600 Tv Games" y no he encontrado ningún diagrama del circuito, sólo el original, tu placa tiene este aspecto?

https://plus.google.com/photos/11610514 ... banner=pwa

Info sacada de Zonadepruebas

"Hay un mod "genérico" que consiste en coger directamente la señal de video sin procesar, directamente de la TIA. El circuito es más complejo, ya que hay que incluir el buffer CMOS para adaptar la salida de la TIA a un pequeño DAC con resistencias que convierte las 4 señales de la TIA en una señal de video... Todo esto suponiendo claro está, que esa clónica tenga una TIA igual a la del 2600 (parece que sí)"

poco a poco...


Saludos

Hola:

Hay otro MOD mas sencillo para la 2600jr, que es el que yo he montado en varias con buenos resultados, lo podeis ver en mi blog, pero para las clónicas todavía no he visto ningun esquema que funcione, una de las cosas que quiero es dedicarle tiempo a buscar la forma, pero de momento no he conseguido resultados.

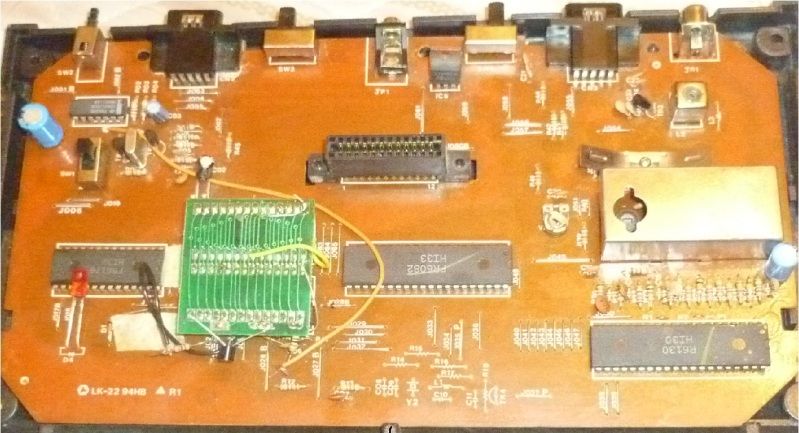

gracias muchachos por sus respuestas. pues esta es la placa de mi atari clonico, es NTSC y la verdad no tengo ni idea de que modelo es, ya que en ningun lado lo dice. solo esta al medio los grandes numeros 2600

http://i1206.photobucket.com/albums/bb4 ... 080697.jpg

bueno espero que me puedan ayudar.

Hola, he visto un tutorial para sacar rgb en una consola NTSC, no te va a servir para nada pero es más completo que muchos otros y me ha parecido interesante

http://longhornengineer.com/diy/atarivi ... nior-ntsc/

al no pertenecer a ninguna placa clon, creo que estos esquemas NTSC tampoco van a ser de utilidad :/

http://www.atariage.com/2600/archives/s ... index.html

Lo que encuentro extraño y curioso es que no haya forma de localizar un clon/consola orioginal ni Pal ni NTSC que tenga el pcb naranja, a lo mejor se trata de un clon medio casero construido en cualquier pais remoto..

En Retrocomputación, hace poco tiempo un usuario creó una 2600

http://www.retrocomputacion.com/cgi-bin ... 852493/all

se me ocurre que podrías consultarle a el, junto con lo que te puedan seguir aportando aqui...

Otro documento curioso, una Radio Shack construida por una niña de ocho años..

http://raisinggeeksandgearheads.blogspo ... lt-by.html

Yay escribió:Hola, he visto un tutorial para sacar rgb en una consola NTSC, no te va a servir para nada pero es más completo que muchos otros y me ha parecido interesante

El tutorial es de como montar la placa que venden ellos para sacar la señal, no explican como montar esa placa.

Yay escribió:creo que estos esquemas NTSC tampoco van a ser de utilidad

No sirve, principalmente porque el chip que usa la consola no es exactamente el mismo que usan las clónicas.

Yay escribió:Otro documento curioso, una Radio Shack construida por una niña de ocho años..

Por favor, llamemos a las cosas por su nombre, montar un circuito en forma de kit es comparable a montar un lego, solo tienes que seguir unas instrucciones, unos de encajar y otros de soldar, pero es solo montar un puzle. Si esa niña monta un lego, no decimos que lo ha construido. De igual manera, esa niña solo ha soldado unos componentes, labor completamente mecánica y que no comporta conocimiento de electrónica, y en varias fotos es su propio padre el que lo hace.

Saludos

Hola Javu, gracias por la aclaración. Por mi parte no encuentro otras páginas.

Respecto a la niña, llevas razón, la forma de exponerlo no ha sido acertada. Dos son los motivos, primero reconozco que no ví el documento completo, ahora sí y és cierto que el padre ayuda a su hija, y segundo, normalmente tendemos a juzgar las cosas desde nuestro punto de vista personal, y aunque me encanta la electrónica soy un negado, entre otras cosas soldando, (en gran parte suspendí 1º de FP por éste motivo), me imagino a mi con ocho años soldando componentes en un circuito, cuando no era capaz de hacerlo con dieciocho, y me entra yuyu..


Saludos

que dificil se esta poniendo esto, me fije mi atari oficial y tampoco es el chip con el que se hizo ese mod. alguien tiene una idea más?

A no ser que encuentres alguien que se haya currado una placa como la tuya te tocará identificar las señales de video en tu placa

bertobp escribió:A no ser que encuentres alguien que se haya currado una placa como la tuya te tocará identificar las señales de video en tu placa

y como se hace eso?? existe alguna guia? es que no tengo ni idea de como funcinan estas cosas, pero ganas de aprender me sobran.

A ver si se sacan un mod para que las NASA saquen señal de video nítida sin barras verticales...

Saludos!

Otro tema igual, con mala solución, las rayas se producen por la circuitería interna de la consola, el chip gráfico recorre la memoria para poner en pantalla los puntos de la imagen, y tiene un problema de temporización, por eso aparecen esas rayas, que se ven mas en las pantallas negras, pero que tienen muy mala solución, si amplificamos la señal seguramente amplificaremos el problema.

bueno, en mi caso, la señar sale muy bien, pero solo si utilizo el cable RF de Nintendo, cosa que no es práctica porque la entrada rf la uso para la entrada de tv que se distorciona si uso el cable rf de nintedo, además el atari que quiero modificar tiene un problema en el audio que lo envia totalmente ruidos. quien me puede decir como saber como se puede modificar ese clonico?
