Solucion a las tres luces rojas con cinco fixes a 45 grados

Ismar escribió:Bueno este es unresumen de los varios tutoriales que an salido y e tomado lo mejor de cada uno y hasta el momento no me a fallado y lo mejor ya no se sobrecalienta como antes manteniendose a unos 45 grados centigrados Lo primero que hice fue limpiar los micros y resoldar los micros pero antes le e aplicado flux por debajo a los micros para lograr una mejor soldadura le e aplicado calor a ambos micros durante 5 minutos y medio a unos 300grados centigrados despues tuve que dejar lo mas limpio posible los disipadores y agregar nueva pasta termica de ahi le agregado las gomas o no mas de 4milimetros o 3 1/2 milimetros ya que por ahi lei en un tutorial que se podia hasta dejar hasta de 7 milimetros cosa que no se puede ya que al dejar muy gruesas las gomas la placa base tiende a doblarse bueno siguiendo con el arduo proceso le e cambiado la alimentacion a los ventiladores principales que ya trae la consola alimentadolos en el pin 3 del transistor PH61 elcual va por debajo de la placa pero antes le e cortado el cable rojo y cafe a los ventiladores los e unido y luego lo e soldado en el pin 3 del transistor bueno hasta aqui parece dificil pero los resultados son espectaculares continuamos de ahi le e pegado un ventilador de 2 pulgadas al disipador del GPU quedando como esta en las fotos que e adjuntado por ultimo le e cortado a la carcasa para eliminar resistencia a lo que es la salida de aire les dejo las fotos de lo que hecho a mi consola suerte y ya mas luces rojas

Ismar escribió:Bueno, este es un resumen de los varios tutoriales que han salido y he tomado lo mejor de cada uno y hasta el momento no me ha fallado, y lo mejor ya no se sobrecalienta como antes manteniéndose a unos 45 grados centígrados.

Lo primero que hice fue limpiar los micros y resoldarlos pero antes le he aplicado flux por debajo a los micros para lograr una mejor soldadura. Le he aplicado calor a ambos micros durante 5 minutos y medio a unos 300 grados centígrados, después tuve que dejar lo mas limpio posible los disipadores y agregar nueva pasta térmica de ahí.

Le agregado las gomas o no más de 4 milímetros o 3 1/2 milímetros ya que por ahí lei en un tutorial que se podía hasta dejar hasta de 7 milímetros, cosa que no se puede ya que al dejar muy gruesas las gomas la placa base tiende a doblarse.

Bueno, siguiendo con el arduo proceso le he cambiado la alimentación a los ventiladores principales que ya trae la consola alimentándolos en el pin 3 del transistor PH61, el cual va por debajo de la placa, pero antes le he cortado el cable rojo y cafe a los ventiladores, los he unido y luego lo he soldado en el pin 3 del transistor bueno.

Hasta aqui parece difícil pero los resultados son espectaculares.

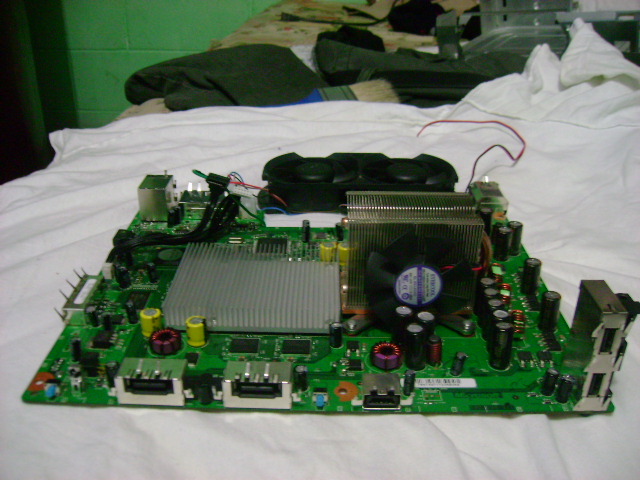

Continuamos: de ahi le he pegado un ventilador de 2 pulgadas al disipador de la GPU quedando como está en las fotos que he adjuntado. Por último le he cortado a la carcasa para eliminar resistencia a lo que es la salida de aire.

Les dejo las fotos de lo que he hecho a mi consola.

Suerte y ya más luces rojas

ma-trix escribió:Lo tire al google para ver si me lo traducia.. y quedo algo asi

* limpiar los micros y resoldarlos
(Aplicar flux por debajo a los micros para lograr una mejor soldadura, aplicar calor a ambos micros durante 5 minutos y medio a unos 300 grados centigrados)

* limpiar los disipadores y agregar nueva pasta termica

* Agregado las gomas o no mas de 4 milimetros o 3 1/2 milimetros

* Cambiado la alimentacion a los ventiladores principales que ya trae la consola alimentadolos en el pin 3 del transistor PH61 el cual va por debajo de la placa.
(cortar el cable rojo y cafe de los ventiladores y unirlos, luego soldarlos en el pin 3 del transistor)

* Agregar ventilador de 2 pulgadas al disipador del GPU.

* Cortar la carcasa para eliminar resistencia a lo que es la salida de aire.

Faltarian solo las fotos..

Grax..
A penas me llegue alguna con las famosas luces lo aplicare..

MaNoPlaS escribió:Mucho más legible. Gracias por la aportación al foro (pero los puntos y comas son gratis, eh? )

Ismar escribió:Bueno lo que sucede powerline ,que al colocar el ventilador en el CPU. Ayudas a una mejor extraccion de lo que es el flujo de calor a la GPU.


Por eso adicional a ello le e puesto los ventiladores que ya trae la consola a 12voltios con ello haces que la extraccion sea mas rapida.


Por ultimo lo que si les puedo decir es que la cuestion aqui, no es de solo volver ala vida nuestra XBox.


Sino que eliminar el problema de sobrecalentamiento. ya que debido a ello se producieron las tres luces rojas.


Sin sobrecalentamiento no hay tres luces rojas y eso es en lo que e tratado de ayudar Saludos
