Solución USB2 para la v4 FUNCIONAA!!!

Probado en la v4
Después de 14 horas seguidas sin descansar (solo pa comé), por fín a las 5:05 de la madrugada lo conseguí, SIIII!!! salió funcionando todo de maravilla (originales psx y ps2 y copias psx y ps2)
Solo me falta probar un DVD-R pero me imagino que no rulará.

Bueno no me enrollo mas y cuento lo que he hecho.
he programado un 12c508a con el .hex que adjunto que corresponde al USB2.
También adjunto el puente que hay que hacer en la placa de la Ps2.

Y después haceis el esquema igualito que el chip USB pero además, haceis un puente entre las patillas 1 y 4 del chip.....( Tb viene el esquema en el adjunto)

Y......A JUGAAAAAAAR!!!

Con las copias hace un pelín de ruido el lector pero va de pm.

P.D. He posteado esto porque hoy he pasado un auténtico calvario (He desmontao mi flamante ps2 unas 10 veces) y no me gustaría que nadie pasase por lo mismo por que os aseguro que se pasan putas ehhh!! (peor que cuando dejé el tabaco).

Nada mas, espero haber sido de ayuda

Salu2 a to2
Joder, no me sale eso de adjuntar archivos...


[seguid leyendo hasta el final del hilo]

bueno, el que lo quiera que me mande un mail a:
erchispas@hotmail.com
sera pq excede del tamaño maximo o es una extension no soportada ;)
hey! ErChispas
-te enviado un emilio,haber si me funciona como tu los has hecho porke estoy desesperao!!!
-mandame informacion,fale

-gracias y salu2

trydepo@telepolis.com
Cybblade era un archivo .zip
no se que he hecho mal pero si me lo explicas paso a a paso me harías un favor a mi y otro a la peña pq me están dejando seca la cuenta de hotmail, jeje

Por ahora he contestado a todos los emilios, pero creo que sería mas rápido y facil poder colgarlo aqui.

Trypode, ya te lo he mandao, se que tienes la v4 y va de coña.
Suerte

Salu2 a to2
-gracias ErChispas!,ya lo he recibido.
-me pongo al lio a ver si me funciona.
salu2
YA ESTA! VIVA el CHIP-USB!

-de momento sólo he probado backups de play1,algunos me van y otros no,es normal?

-para backups de PS2 me tengo k hacer con el AR2,no?

salu2
el tema es sencillo le das a examinar y eliges un fichero de las extensiones de abajo cuyo Tamaño máximo sea inferior a 256000 bytes y luego le das a enviar... lo mas posible es q pase del tamaño
Tenías razón Cybblade, excedía de 256k, voy a reducir los jpg´s y postearé por separado los archivos.

Salu2 a to2
º ESQUEMA DE CONEXIONES PIC12C508A º

______ ______
| |___| |
+5V XXX 1 8 XXX MASA
| PIC12C508A |
XXX 2 GPIO5 GPIO0 7 XXX
| |
XXX 3 GPIO4 GPIO1 6 XXX TXSCEE
| |
/RESET=XXX 4 GPIO3 GPIO2 5 XXX
|________ _______|




ATENCION: Este esquema respeta el los puntos de la placa de modchip8
[1] +5VCC - SIN COMENTARIOS
[4] PS2_RESET - ES IGUAL A 0 CUANDO PULSAMOS EL RESET DE LA PS2
[6] TX_SCEE - ES POR DONDE TRANSMITE VIA SERIE "SCEE" (poner condensador 1 microFaradio/50v-63v)
Esta señal equivale al punto 2 de NEO2 (es la unica variacion)
[8] MASA - SIN COMENTARIOS

PARA MONTARLO COMO USB2: Unir la patilla 4 (RESET) con la 1 (+5V). Si no se hace esto, no funciona
PARA MONTARLO COMO MODCHIP4A: Conectar todas las patillas segun el esquema.
Si no pulsamos reset o pulsamos menos de dos segundos al encender la consola, se activa el chip.
Si pulsamos mas de dos segundos, se apaga.
Si se hace otro reset, el chip sigue en el estado anterior.
Seguidamente paso a postear el codigo hexadecimal para programar el pic 12c508.

Solo teneis que usar el comando COPIAR y PEGARlo en el Notepad, lo guardaremos como "USB2.hex" (tener cuidado de no guardar como "USB2.hex.txt".

Ahí va el código:

:1000000025001C0A55085308420832084D084F08BD
:10001000440834084108E2015308430845084508EC
:10002000320C3100C70C320000000400F202140A46
:100030000000F102120A0308C20C0200FF0C350096
:100040000600020C2D001009ED02230A060C2D00FB
:100050001009ED02280A0E0C110966063C0A280C4C
:100060002D0066063C0A1009ED02310A370A6607C0
:10007000370A3F0C06003B0A260435041502060029
:10008000350515020600280C2D00100966073C0AEC
:10009000ED02450A080C2D007400530966073C0A5E
:1000A000ED024C0A400A2D004A0C1109040C2E00E6
:1000B00014020B0933007302080C2F0035051502DA
:1000C0000600040C11093303F80C2600030635055D
:1000D0000307350415020600040C1109EF02630A38
:1000E000350415020600080C1109B402EE02580A84
:0200F000030803
:021FFE00EA0FE8
:00000001FF

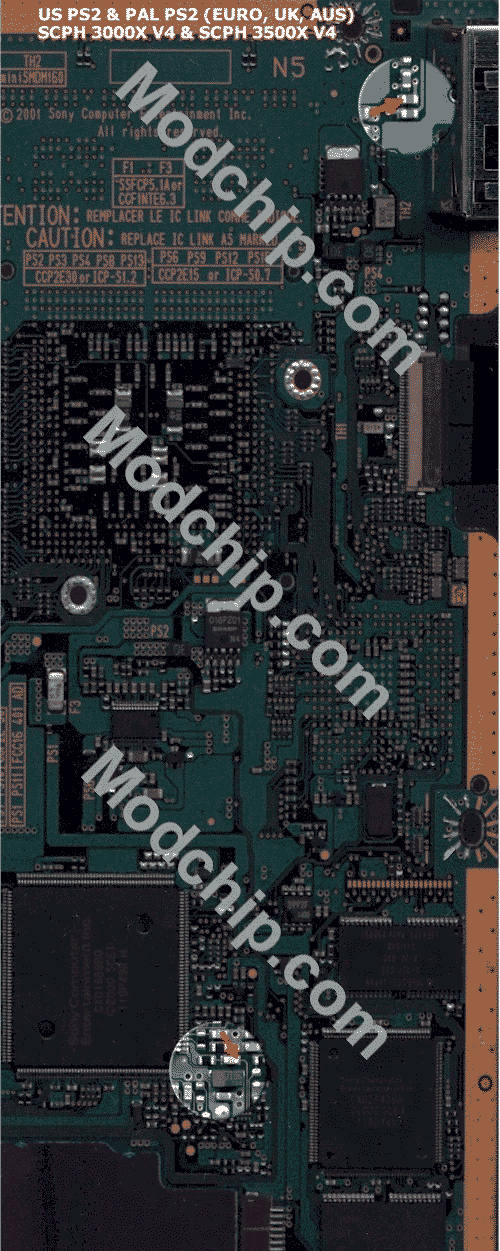

Pues eso, en la imagen se ven claramente los puntos a unir mediante un cable muy fino. (Si no teneis práctica con el soldador, os aconsejo que no lo hagais, los componentes son muy frágiles y sensibles al calor).
Aqui va la imagen, no he podído reducirla mas

Adjuntos

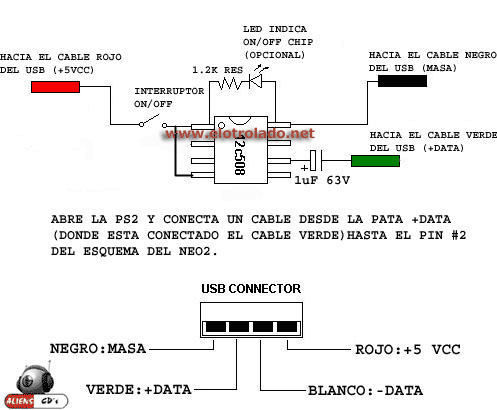

Aqui teneis el esquema del circuito impreso.
Yo particularmente me lo he montado en una placa de baquelita de esas que vienen ya con los agujeros hechos y solo tienes que unir los puntos por debajo y queda bién, al cable USB le he dejado unos 2 centímetros fuera del conector para que se quede el chip en el aire (como va en el puerto de arriba...)

Adjuntos

Bueno y con esto y un bizcocho........

que lo disfruteis viciosillos......jeje

También tengo los esquemas para montar el USB2 interiormente en las placas v3 y v4.
Son muy pesadas para colgarlas aqui asi que si alguien las quiere que me las pida.
PEDIR ESQUEMAS erchispas@hotmail.com


Salu2 a to2
Hola
me gustaria saber que hay de nuevo con este hex puesto que lo del puente entre la patilla 1 y 4 hace tiempo que se posteo en este foro.
Lo digo porque hace casi 2 meses que he montado de este tipo de chip usb y no acabo de entender la mejora que hay con este hex.
Hasta luego.
Bueno, debido al bombardeo de mails que me habeis hecho ultimamente pidiendome informacion sobre el USB2 quiero dejar claras 2 cosas:

1. Que yo no soy el creador de este chip ni mucho menos. Yo solo me lo bajé de no recuerdo donde y lo único que hice fué postearlo.

y 2. Como me habeis pedido un montón de veces los planos para montarlo como modchip, los voy a colgar aqui.
Este es el esquema de la v3.
Una preguntita k no me ha kedao mu clara:
¿Se diferencia el USB del USB2 en k no hace falta el AR2?
Originalmente enviado por ErChispas
Bueno, debido al bombardeo de mails que me habeis hecho ultimamente pidiendome informacion sobre el USB2 quiero dejar claras 2 cosas:

1. Que yo no soy el creador de este chip ni mucho menos. Yo solo me lo bajé de no recuerdo donde y lo único que hice fué postearlo.

y 2. Como me habeis pedido un montón de veces los planos para montarlo como modchip, los voy a colgar aqui.


Hombre, solo puede haber un lugar de donde te lo bajaste... y es donde yo lo puse en I+D Proyectos y en su hilo original. Los problemas que tuvistes al principio, eran logicos porque el chip esta preparado para funcionar como modchip4a tambien y este hace uso de la señal RESET asi que en USB2, no hace falta y hay que llevarla a +5v para evitar efectos 'raros'.

Los planos siguen en su sitio y si no te dejaba subir el zip, probablemente era porque la base de datos detectaba que estabas duplicando informacion :P

Me parece bien que hayas ayudado a la gente con tu experiencia (y si te han agobiado un poco bienvenido al club ;) ) y que te hayas tomado tantas molestias por informar a la gente, que es lo que digo siempre, que hay que apoyarse entre todos.

Con respecto a las mejoras que tiene el chip, puesto que yo lo diseñe, puedo deciros que sigue necesitando AR2 o cualquier otro BootCD :( y que las diferencias con el otro USB son:

1) Permite el uso de copia y originales, sin necesidad de apagar el chip (claro, siempre y cuando se cumplan ciertas condiciones, como que los discos no esten demasiado malatratados o que la lente este sucia y cosas por el estilo)

2) Envia solo el codigo de tu zona, luego lle resulta mas facil a la PS2 digerir el mensaje y es mas dificil que de error por este motivo.

3) Al basarse en un sistema que envia intermitentemente el SCEE o equivalente, tiene menos impacto sobre el lector de la PS2, luego puede contribuir a alargar la vida de nuestra consola

4) se puede montar internamente, que es la mejor opcion que se puede escoger

Ah! un detalle... en el esquema que adjuntas (que modifique yo del que habia puesto en esta pagina para USB) el LED esta invertido y en teoria se puede precindir del LED,resistencia e interruptor, porque es capaz de cargar originale (y siempre se puede desenchufar), pero es mejor con interruptor, claro

Por cierto, podeis escoger montarlo con chip 12c508a o con 16f84a. Todo esta en I+D
Originalmente enviado por ErChispas
Bueno, debido al bombardeo de mails que me habeis hecho ultimamente pidiendome informacion sobre el USB2 quiero dejar claras 2 cosas:

1. Que yo no soy el creador de este chip ni mucho menos. Yo solo me lo bajé de no recuerdo donde y lo único que hice fué postearlo.

y 2. Como me habeis pedido un montón de veces los planos para montarlo como modchip, los voy a colgar aqui.


Hombre, solo puede haber un lugar de donde te lo bajaste... y es donde yo lo puse en I+D Proyectos y en su hilo original. Los problemas que tuvistes al principio, eran logicos porque el chip esta preparado para funcionar como modchip4a tambien y este hace uso de la señal RESET asi que en USB2, no hace falta y hay que llevarla a +5v para evitar efectos 'raros'.

Los planos siguen en su sitio y si no te dejaba subir el zip, probablemente era porque la base de datos detectaba que estabas duplicando informacion :P

Me parece bien que hayas ayudado a la gente con tu experiencia (y si te han agobiado un poco bienvenido al club ;) ) y que te hayas tomado tantas molestias por informar a la gente, que es lo que digo siempre, que hay que apoyarse entre todos.

Con respecto a las mejoras que tiene el chip, puesto que yo lo diseñe, puedo deciros que sigue necesitando AR2 o cualquier otro BootCD :( y que las diferencias con el otro USB son:

1) Permite el uso de copia y originales, sin necesidad de apagar el chip (claro, siempre y cuando se cumplan ciertas condiciones, como que los discos no esten demasiado malatratados o que la lente este sucia y cosas por el estilo)

2) Envia solo el codigo de tu zona, luego lle resulta mas facil a la PS2 digerir el mensaje y es mas dificil que de error por este motivo.

3) Al basarse en un sistema que envia intermitentemente el SCEE o equivalente, tiene menos impacto sobre el lector de la PS2, luego puede contribuir a alargar la vida de nuestra consola

4) se puede montar internamente, que es la mejor opcion que se puede escoger

Ah! un detalle... en el esquema que adjuntas (que modifique yo del que habia puesto en esta pagina para USB) el LED esta invertido y en teoria se puede precindir del LED,resistencia e interruptor, porque es capaz de cargar originale (y siempre se puede desenchufar), pero es mejor con interruptor, claro

Por cierto, podeis escoger montarlo con chip 12c508a o con 16f84a. Todo esta en I+D
Bueno chicos........
¿ha quedado todo clarito, verdad?

Gracias USB por tu investigación y por tu apoyo.
Me parece bien que hayas ayudado a la gente con tu experiencia (y si te han agobiado un poco bienvenido al club ) y que te hayas tomado tantas molestias por informar a la gente, que es lo que digo siempre, que hay que apoyarse entre todos.

Aqui estamos pa lo que haga falta, lo digo de corazón.
Salu2 a to2.
