Super Nintendo para reparar

Archivado
1, 2
Hola a todos, he conseguido por poco dinero una snes que no encendía.
La he desmontado y he visto que en el fusible no hay continuidad con el tester, y luego parece que le han cambiado un ¿condensador cerámico? Creo que es eso, como compruebo con el tester si va bien este componente?

He hecho un poco el loco y he puesto un cablecito donde el fusible y he apagado y encendido rápido, y se enciende el led, que antes no.

Dónde puedo comprar un fusible porque en mi ciudad no hay tiendas de electronica.

Y luego como compruebo si va bien el condensador ese que hablo?

Pongo una fotos.
Fusible:
https://www.dropbox.com/s/7u3nzni6zs1zo ... 5.jpg?dl=0

Condensador?
https://www.dropbox.com/s/kgas942wtwg2l ... 3.jpg?dl=0

Podría ser también el regulador de voltaje y por eso petó el fusible?? Como puedo Comprobar si va bien con el tester?

Gracias!!

Edito: @Psmaniaco te invoco que se que controlas de estas cosas de elctrónica
@RolleR

He visto esra web donde explican, como reparla:

https://www.retroplayingbcn.es/2018/11/ ... ue-no.html
RolleR escribió:Hola a todos, he conseguido por poco dinero una snes que no encendía.
La he desmontado y he visto que en el fusible no hay continuidad con el tester, y luego parece que le han cambiado un ¿condensador cerámico? Creo que es eso, como compruebo con el tester si va bien este componente?

He hecho un poco el loco y he puesto un cablecito donde el fusible y he apagado y encendido rápido, y se enciende el led, que antes no.

Dónde puedo comprar un fusible porque en mi ciudad no hay tiendas de electronica.

Y luego como compruebo si va bien el condensador ese que hablo?

Pongo una fotos.
Fusible:
https://www.dropbox.com/s/7u3nzni6zs1zo ... 5.jpg?dl=0

Condensador?
https://www.dropbox.com/s/kgas942wtwg2l ... 3.jpg?dl=0

Podría ser también el regulador de voltaje y por eso petó el fusible?? Como puedo Comprobar si va bien con el tester?

Gracias!!

Edito: @Psmaniaco te invoco que se que controlas de estas cosas de elctrónica

El regulador lo puedes comprobar metiendo corriente en su pin de entrada y ver cuánto voltaje da en la salida, el fusible tendrás que comprarlo en AliExpress si es un fusible SMD, sino también puedes coger uno de esos que son de cristal, romper el cristal y soldar el hilo interno en la zona donde va el fusible quemado, hará la misma protección, pero debe ser el mismo amperaje que él estaba.
Un saludo.
Buenas,

Aquí tienes el fusible. Envío desde España
https://www.ebay.com/itm/264955866569?m ... media=COPY

Saludos
@javistar1978 interesante, gracias. Si no encuentro el suyo iría a por uno de cristal.

@Psmaniaco vale asi que solamente tengo que conectar la consola a la corriente, y medir voltajes, lo que nose es lo que ha de dar en entrada y salida. La pata del medio es masa?
Sobre lo del hilo del fusible buena idea ;)
Y sobre el condensador como puedo medir si va bien?
Gracias!

@Flacid_Snake Ostia gracias, algo así buscaba.
RolleR escribió:@javistar1978 interesante, gracias. Si no encuentro el suyo iría a por uno de cristal.

@Psmaniaco vale asi que solamente tengo que conectar la consola a la corriente, y medir voltajes, lo que nose es lo que ha de dar en entrada y salida. La pata del medio es masa?
Sobre lo del hilo del fusible buena idea ;)
Y sobre el condensador como puedo medir si va bien?
Gracias!

@Flacid_Snake Ostia gracias, algo así buscaba.

Eso es, la pata del medio del regulador es la masa, respecto a medir el condensador tendrias que desoldarlo para poder medirlo, es uno condensador de poliester que no tiene polaridad.
Un saludo.
@Psmaniaco vale no tengo mucha idea de electrónica, se me da bien soldar y poco más jaja. Lo del tester me trae de cabeza siempre, me sacas del modo continuidad y… a ver… tengo que desoldar una pata? Explicamelo como si fuese tonto jajajaja porfavor

Gracias!!
RolleR escribió:@Psmaniaco vale no tengo mucha idea de electrónica, se me da bien soldar y poco más jaja. Lo del tester me trae de cabeza siempre, me sacas del modo continuidad y… a ver… tengo que desoldar una pata? Explicamelo como si fuese tonto jajajaja porfavor

Gracias!!

Si, con desoldar una pata tienes suficiente, pero para medir en continuidad no te va a dar una medida fiable.
Un saludo.
@Psmaniaco Vale, supongo que una tiene que dar los voltios que da la fuente de alimentación y la otra menos (aun que no se cuantos ha de dar) entonces conecto la snes a la corriente, sin encenderla claro y mido.
Pero que pata tengo que quitar? Pongo el tester en voltios y luego cuales son las mediciones buenas?
Gracias!
RolleR escribió:@Psmaniaco Vale, supongo que una tiene que dar los voltios que da la fuente de alimentación y la otra menos (aun que no se cuantos ha de dar) entonces conecto la snes a la corriente, sin encenderla claro y mido.
Pero que pata tengo que quitar? Pongo el tester en voltios y luego cuales son las mediciones buenas?
Gracias!

Ponlo en resistencia a ver si te da medida, la pata cualquiera de ellas, lo importante es que no de continuidad, si la da está en corto.
Un saludo.
Porque al final, porque puede ser que pete el fusible? Hablando solamente de componentes internos, nada de subidas de tensión externas.
Para mirar dichos componentes lo pregunto.
Un saludo, gracias!
RolleR escribió:Porque al final, porque puede ser que pete el fusible? Hablando solamente de componentes internos, nada de subidas de tensión externas.
Para mirar dichos componentes lo pregunto.
Un saludo, gracias!

No, por que muchas de las averias que se producen es por que un componente se pone en corto, eso me ha pasado con un Asus, se puso en corto uno de los mosfet de entrada de alimentacion y se llevo por delante un condensador ceramico, al cambiar el mosfet la fuente se me ponia en proteccion al detectar un corto, al mirar bien un condensador con un chispazo y ese peto por el corto del mosfet.
Un saludo.
@Psmaniaco buf pues para encontrarlo en la snes… no se ni por dónde empezar
RolleR escribió:@Psmaniaco buf pues para encontrarlo en la snes… no se ni por dónde empezar

¿Pero te enciende?
Un saludo.
@Psmaniaco Compré la snes que no encendía, entonces lo primero que miré fue el fusible, no daba continuidad. Lo quité y le soldé un cablecito donde el fusible solo para probar que encendiese y encendí, apague al momento y se encendió el led de la consola. Pero ahora estoy a la espera de que me llegue el fusible para ponerlo y a ver si no vuelve a petar…
RolleR escribió:@Psmaniaco Compré la snes que no encendía, entonces lo primero que miré fue el fusible, no daba continuidad. Lo quité y le soldé un cablecito donde el fusible solo para probar que encendiese y encendí, apague al momento y se encendió el led de la consola. Pero ahora estoy a la espera de que me llegue el fusible para ponerlo y a ver si no vuelve a petar…

Sino se estropeó nada más es posible que solo haya sido el fusible.
Un saludo.
@Psmaniaco vale pues probaré primero el fusible y os digo ;)
He conseguido un fusible de 1,6a en vez de 1.5a que es el original. Supongo que no importa no?
Gracias crack
RolleR escribió:@Psmaniaco vale pues probaré primero el fusible y os digo ;)
He conseguido un fusible de 1,6a en vez de 1.5a que es el original. Supongo que no importa no?
Gracias crack

No creo que importe mucho esa diferencia, pero ojito con las sobrecargas al conectar el alimentador.
Un saludo.

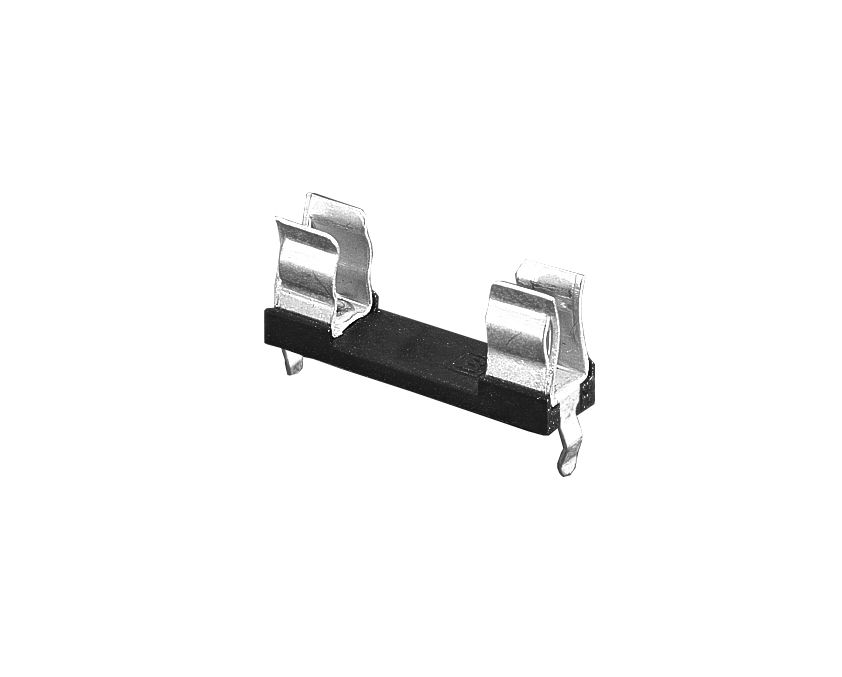

Aprovecha y le pones un portafusibles de cristal de 5x20 mm, así, cuando se joda, tan sólo es reemplazarlo sin soldar.

Imagen

@RolleR

Yo tengo puesto uno de 1.6 porque de 1.5 ya no los ves y sin problema.
RolleR escribió:@Psmaniaco vale pues probaré primero el fusible y os digo ;)
He conseguido un fusible de 1,6a en vez de 1.5a que es el original. Supongo que no importa no?
Gracias crack


Yo he reparado mi super famicom recientemente con un fusible como los que te han enseñado que venden desde españa de esos verdes, pero comprado en aliexpress mas baratos un puñado de ellos. Si eres de sevilla y vienes a buscarlo, te doy uno de los mios, de 1.5A. Enviarlo no te iba a merecer la pena.

En mi caso ya sabia que si arreglaba el fusible iba a funcionar porque la encendí aguantando el cablecito unos segundos hasta que vi imagen. Es una maniobra con su riesgo, pero si ya la has probado y veias que se encendía la luz, es un segundo mas esperar a ver imagen, no creo que sea mucho riesgo.

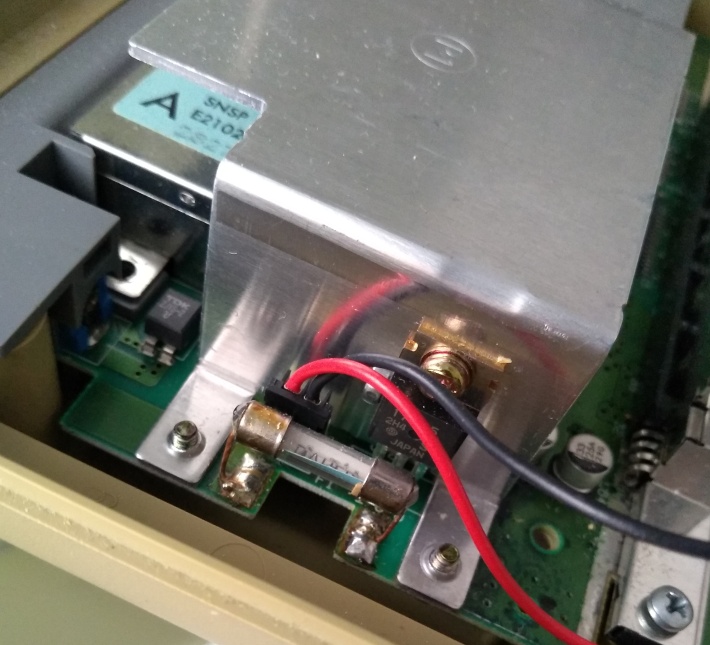

Hola, mi SNes tambien dejó de encender por completo y fué por el fusible, mi padre lo sustituyó y quedó como nueva :) aunque se le hizo una reparación más rudimentaria que la que propuso Pararegistros. Suerte.

Imagen
@Pararegistros @Unreal McCoy pues la verdad es que prefiero un fusible rápido como el que lleva, pero es buena idea el de cristal. Pero ya que tengo que comprarlo online… porque en mi ciudad no hay nada de electrónica :(. Gracias!!

@shamus Pues oye no se si estarías dispuesto, te pago a ti un par de ellos con envío de carta que son centimos y me llegaría en 5 días o así, porque aliexpress tarda un mes y con el 11.11 y el black friday capaz de llegarme en enero.
Ya me dices :)

Gracias a todos, espero que solo sea el fusible y vuelva a funcionar
@RolleR La ventaja del de cristal es que se puede encontrar más fácilmente en las tiendas de electricidad. ;)
@Pararegistros el problema que tengo sigue siendo el mismo, aquí lo más parecido a electrónica es un leroy merlin jaja
Así que si tengo que buscarlo online, lo busco fusible pico rápido como el que lleva, ojalá pudiese encontrar de cualquiera por aquí

Saludos y gracias!
RolleR escribió: @shamus Pues oye no se si estarías dispuesto, te pago a ti un par de ellos con envío de carta que son centimos y me llegaría en 5 días o así, porque aliexpress tarda un mes y con el 11.11 y el black friday capaz de llegarme en enero.
Ya me dices :)


Si es por rapidez, creo que te sale mas barato comprarlo en españa por ebay a que te lo mande yo, no se como la gente hace envíos tan baratos:

https://www.ebay.es/itm/324708225972?ha ... 4b9a1e53b4
El que compres que no sea para Super Nintendo, te saldrá mucho más barato.
@FFantasy6 sí, es poner snes y sube el precio jaja.
@shamus Nada al final he utilizado el que tenía de 1,6A y bien.

Entonces, he puesto el fusible nuevo, he conectado la consola a la corriente y a la tv, enciendo y funiona y no se peta de nuevo el fusible pero, se ve pantalla negra. Alguna ayuda de que puede ser? [beer]
Gracias!
RolleR escribió:@FFantasy6 sí, es poner snes y sube el precio jaja.
@shamus Nada al final he utilizado el que tenía de 1,6A y bien.

Entonces, he puesto el fusible nuevo, he conectado la consola a la corriente y a la tv, enciendo y funiona y no se peta de nuevo el fusible pero, se ve pantalla negra. Alguna ayuda de que puede ser? [beer]
Gracias!

Las snes, más si son las primeras revisiones, tienden a fallar de cpu/ppu. Pantalla negra apostaría más por cpu, en ese caso, puedes darla por perdida.

No tires la toalla aún, revisa pistas a ver si ves algo que no tiene continuidad.
RolleR escribió:@FFantasy6 sí, es poner snes y sube el precio jaja.
@shamus Nada al final he utilizado el que tenía de 1,6A y bien.

Entonces, he puesto el fusible nuevo, he conectado la consola a la corriente y a la tv, enciendo y funiona y no se peta de nuevo el fusible pero, se ve pantalla negra. Alguna ayuda de que puede ser? [beer]
Gracias!


Revisa el slot de cartuchos. Si no te hace buena conexión no te va a dar video. Es muy habitual.
@Astora_Knight esperemos que ni sea eso, gracias.

@Yaripon Sabes si en todas las versiones el lector de cartuchos se puede sacar?
Una foto:
https://www.dropbox.com/s/sj02dty2yj3e0 ... 4.jpg?dl=0

Graciasss
@Yaripon Sabes si en todas las versiones el lector de cartuchos se puede sacar?
Una foto:
https://www.dropbox.com/s/sj02dty2yj3e0 ... 4.jpg?dl=0

Graciasss[/quote]

Si es del lector tiene que haber un punto en el que se vea algo. Prueba a poner el cartucho a diferentes alturas (más al fondo, menos, un poco menos... ). Si en algún momento te da video ya sabes por donde tirar. En cuanto al zócalo en muchas quitarlo no es fácil, pero normalmente se puede apañar.
Te comento esto porque la mía tras 3 años parada no daba video y esa era la razón. En mi caso, aunque no lo recomiendan por aquí, la forma de volverla a la vida fue con una pasada de lija fina a los contactos oxidados. Pero bueno, lo primero es que pruebes bien a ver si ese puede ser tu caso. En el mío había una posición del cartucho en la que si se veían pixeles en pantalla.
RolleR escribió:Hola a todos, he conseguido por poco dinero una snes que no encendía.
La he desmontado y he visto que en el fusible no hay continuidad con el tester, y luego parece que le han cambiado un ¿condensador cerámico? Creo que es eso, como compruebo con el tester si va bien este componente?

He hecho un poco el loco y he puesto un cablecito donde el fusible y he apagado y encendido rápido, y se enciende el led, que antes no.

Dónde puedo comprar un fusible porque en mi ciudad no hay tiendas de electronica.

Y luego como compruebo si va bien el condensador ese que hablo?

Pongo una fotos.
Fusible:
https://www.dropbox.com/s/7u3nzni6zs1zo ... 5.jpg?dl=0

Condensador?
https://www.dropbox.com/s/kgas942wtwg2l ... 3.jpg?dl=0

Podría ser también el regulador de voltaje y por eso petó el fusible?? Como puedo Comprobar si va bien con el tester?

Gracias!!

Edito: @Psmaniaco te invoco que se que controlas de estas cosas de elctrónica

Eso que ensañas de color azul no es ningún condensador es un oscilador de cuarzo si el nunca funcionara la consola
@Yaripon vale lo probaré!

@Bleny pues esta placa parece que lo cambiaron por la soldadura que tiene. Tiene polaridad? O da igual como esté puesto?

Gracias!
@RolleR
No tiene polaridad, a lo mejor solo querían rehacer la soldadura por si acaso tenia soldaduras frías a saber, si pones una foto general de la placa para ver como esta.
Yaripon escribió:@Yaripon Sabes si en todas las versiones el lector de cartuchos se puede sacar?
Una foto:
https://www.dropbox.com/s/sj02dty2yj3e0 ... 4.jpg?dl=0

Graciasss


No todos los modelos de SNES/SFC tienen un slot de cartuchos extraíble. Casi me cargué uno intentando desconectarlo dando por hecho que todos eran extraíbles :D
@Quickie1 Yo he apretado a full el mio para sacarlo, y nada, es de los que no se sacan, menos mal que no me he cargado nada jaja

@Bleny Subo fotos:
https://www.dropbox.com/sh/aacode6wb2if ... 66-ra?dl=0

He visto que el CIC original está tocado, pero me parece que la continuidad está bien entre la pata más cercana al chip y la más alejada.

@Yaripon He probado de mil maneras el cartucho sin suerte, pantalla negra

Gracias a todos!
RolleR escribió:@Quickie1 Yo he apretado a full el mio para sacarlo, y nada, es de los que no se sacan, menos mal que no me he cargado nada jaja

@Bleny Subo fotos:
https://www.dropbox.com/sh/aacode6wb2if ... 66-ra?dl=0

He visto que el CIC original está tocado, pero me parece que la continuidad está bien entre la pata más cercana al chip y la más alejada.

@Yaripon He probado de mil maneras el cartucho sin suerte, pantalla negra

Gracias a todos!


Los condensadores C60 y C59 están en la mierda están soltando liquido se ve corrosión, también yo cambiaría también los C66 C65 C61 C64 C63 seria casi todos los de ese tipo.

Yo tengo una placa idéntica a la tuya en la mano y si se saca el slot de cartuchos, pero no se en que se diferencian un que si y una que no [+risas] que también puede que este muy atascado🤔
@Bleny si en esta también se saca el slot, pero en otra placa qe tengo no hay manera, es la cpu-02.

Pues te haré caso, pero dónde se pueden comprar sin que me pidan 15€ por ellos? Porque nose de cuanto son para comprarlos.

Has visto el CIC? 🤦🏻‍♂️

Gracias!
RolleR escribió:@Bleny si en esta también se saca el slot, pero en otra placa qe tengo no hay manera, es la cpu-02.

Pues te haré caso, pero dónde se pueden comprar sin que me pidan 15€ por ellos? Porque nose de cuanto son para comprarlos.

Has visto el CIC? 🤦🏻‍♂️

Gracias!

A sin mirando rápidamente en ebay encontrado estos
https://www.ebay.es/itm/254439988723
https://www.ebay.es/itm/254411019210
https://www.ebay.es/itm/255574533971
https://www.ebay.es/itm/254287734875
Esta un poco guarra la soldadura del CIC pero no creo que ese sea el fallo

Ah mira también bien que de bajo del slot de cartuchos no tenga pistas rotas por corrosión, lo primero seria descartar el problema de los condensadores que están mal, las que se le puede sacar el slot parece ser las que pone cpu-01
@Bleny en las cpu-01 se necesita el bipolar en el 59?
Porque no acabo de entender lo que pone en la web: https://wiki.console5.com/wiki/SNES#SNSP-CPU-01

SNSP-CPU-02

Almost identical to the SNSP-CPU-01, except C59 has been changed to bipolar.

C59 10uF 25v BP
C60 10uF 50v
C61 10uF 50v
C62 2.2uF 50v
C63 33uF 25v
C64 33uF 25v
C65 10uF 50v
C66 10uF 50v
C67 2200uF 25V
C73 47uF 16v
RolleR escribió:@Bleny en las cpu-01 se necesita el bipolar en el 59?
Porque no acabo de entender lo que pone en la web: https://wiki.console5.com/wiki/SNES#SNSP-CPU-01

SNSP-CPU-02

Almost identical to the SNSP-CPU-01, except C59 has been changed to bipolar.

C59 10uF 25v BP
C60 10uF 50v
C61 10uF 50v
C62 2.2uF 50v
C63 33uF 25v
C64 33uF 25v
C65 10uF 50v
C66 10uF 50v
C67 2200uF 25V
C73 47uF 16v

Supongo que será algún tipo de recomendación para mejorar lo que hay, pero originalmente son polarizados es decir que si los pones igual que el que tenia no creo que tengas ningún problema, empezaría cambiando los de 10uf y 33uf y si son de 25v o mas no pasa nada nunca llegaran a ese voltaje.
me alegro ke arreglaras lo del fusble la verdad es ke estaba claro... sino enciende y el fusible sin continuidad;
blanco y en botella; milk! [sonrisa]

por lo demas, sigue las instrucciones de los compañeros. fijate muy bien en las pistas sospechosas, pueden estar oxidadas o cortadas. comprueba continuidades, cambia los componentes facilmente reemplazables como los condensadores (no estaria mal cambiarselos todos y de esta forma descartas totalmente todos de una vez)

si hay algun condensador reventado y a soltado acido, ya sabes por donde comenzar... comprueba continuidades en esas pistas.

si te vas a meter a comprobar integrados y demas, no estaria de mas que consiguieras el datasheet de la consola.
es el esquema o diagrama de la PCB al completo.

suerte! :)
@Bleny BUENAS! son mejores los condensadores radiales o los smc como los originales?
lo digo porque he econtrado un kit apañadete:
https://www.ebay.es/itm/224304359368

@adrianako me voy a liar manta en la cabeza y a desoldar y soldar condensadores [beer]

Saludos!
RolleR escribió:@Bleny BUENAS! son mejores los condensadores radiales o los smc como los originales?
lo digo porque he econtrado un kit apañadete:
https://www.ebay.es/itm/224304359368

@adrianako me voy a liar manta en la cabeza y a desoldar y soldar condensadores [beer]

Saludos!

Es casi lo mismo quedan mas bonito por que es lo que ya tenia la consola lo que si no tienes practica o voló alguna pista se hace mas complicado por que estas limitado a la separación de las patas.

El kit esta bien parece que viene todo si no te quieres complicar mucho esta bien .
@Bleny el vendedor que me dijiste en el otro mensaje me hace kit tambien me ha dicho, con todos los condensadores, así que mejor, que es de España.

Lo que me comenta que el 10uf 25v es de audio. Eso da igual de que sea no? Mientras sea el correcto de uf y de v para la snes?
Gracias!!
RolleR escribió:@Bleny el vendedor que me dijiste en el otro mensaje me hace kit tambien me ha dicho, con todos los condensadores, así que mejor, que es de España.

Lo que me comenta que el 10uf 25v es de audio. Eso da igual de que sea no? Mientras sea el correcto de uf y de v para la snes?
Gracias!!

No pasa nada por que sea de audio supuestamente son de mejor calidad.
Bleny escribió:
RolleR escribió:@Bleny el vendedor que me dijiste en el otro mensaje me hace kit tambien me ha dicho, con todos los condensadores, así que mejor, que es de España.

Lo que me comenta que el 10uf 25v es de audio. Eso da igual de que sea no? Mientras sea el correcto de uf y de v para la snes?
Gracias!!

No pasa nada por que sea de audio supuestamente son de mejor calidad.


Vale! Y que sean radiales o smc me has dicho que da igual pero tengo una duda sobre esto, solo tengo un soldador, no tengo pistola de calor, puedo soldar los radiales pero, y los smc tambien?
RolleR escribió:
Bleny escribió:
RolleR escribió:@Bleny el vendedor que me dijiste en el otro mensaje me hace kit tambien me ha dicho, con todos los condensadores, así que mejor, que es de España.

Lo que me comenta que el 10uf 25v es de audio. Eso da igual de que sea no? Mientras sea el correcto de uf y de v para la snes?
Gracias!!

No pasa nada por que sea de audio supuestamente son de mejor calidad.


Vale! Y que sean radiales o smc me has dicho que da igual pero tengo una duda sobre esto, solo tengo un soldador, no tengo pistola de calor, puedo soldar los radiales pero, y los smc tambien?

Son un poco mas complicados los smd de soldar pero se sueldan con soldador, es recomendable tener flux y soldador con la punta fina, por que si te fijas no sobresalen mucho la patitas de los smd, si no tienes mucha practica puede que te salgan algo chuecos pero mientras hagan buen contacto y la polaridad este bien no creo que tengas problemas.
@Bleny OK gracias!

Estoy a la espera de que me lleguen, ya comentaré a ver que tal.

Tengo otra snes y por ahora funciona todo, recomendaríais un cambio de condensadores para prevenir que alguno me joda la placa como ha pasado con esta y corroer alguna pista, o mejor no tocarla?

Gracias!! [beer]
RolleR escribió:@Bleny OK gracias!

Estoy a la espera de que me lleguen, ya comentaré a ver que tal.

Tengo otra snes y por ahora funciona todo, recomendaríais un cambio de condensadores para prevenir que alguno me joda la placa como ha pasado con esta y corroer alguna pista, o mejor no tocarla?

Gracias!! [beer]

Por un lado pienso arrasa con todos y ponlos nuevos pero por otra parte pienso si funciona no lo toques, si ves que no funciona correctamente o que tiene indicios de que están soltando mierda pues si, seria lo mejor cambiarlos, eso es a criterio de cada uno, yo por pereza no los cambiaria hasta que pete jajaja [carcajad]
79 respuestas
Archivado
1, 2
Volver a Consolas clásicas
