Supergun o Consolizar?

pues depende...
si solo quieres jugar a tu neogeo, pues consoliza, si quieres ademas coleccionar placas arcade, pues supergun.

jordigahan escribió:pues depende...
si solo quieres jugar a tu neogeo, pues consoliza, si quieres ademas coleccionar placas arcade, pues supergun.

A ver, en principio es solo para esta, y si tal coleccionar un par de cartuchos. No hay algún manual gráfico para hacerlo no?

rebusca por el foro, creo que hay un par de usuarios que explicaron en su dia como se hicieron la suya.

En mi caso prefiero una buena Supergun con THS7374 ya que cuando pruebas una placa arcade lo más normal es que quieras usar otros sistemas, aunque si sólo vas a usar la Neo-Geo puedes consolizarla.

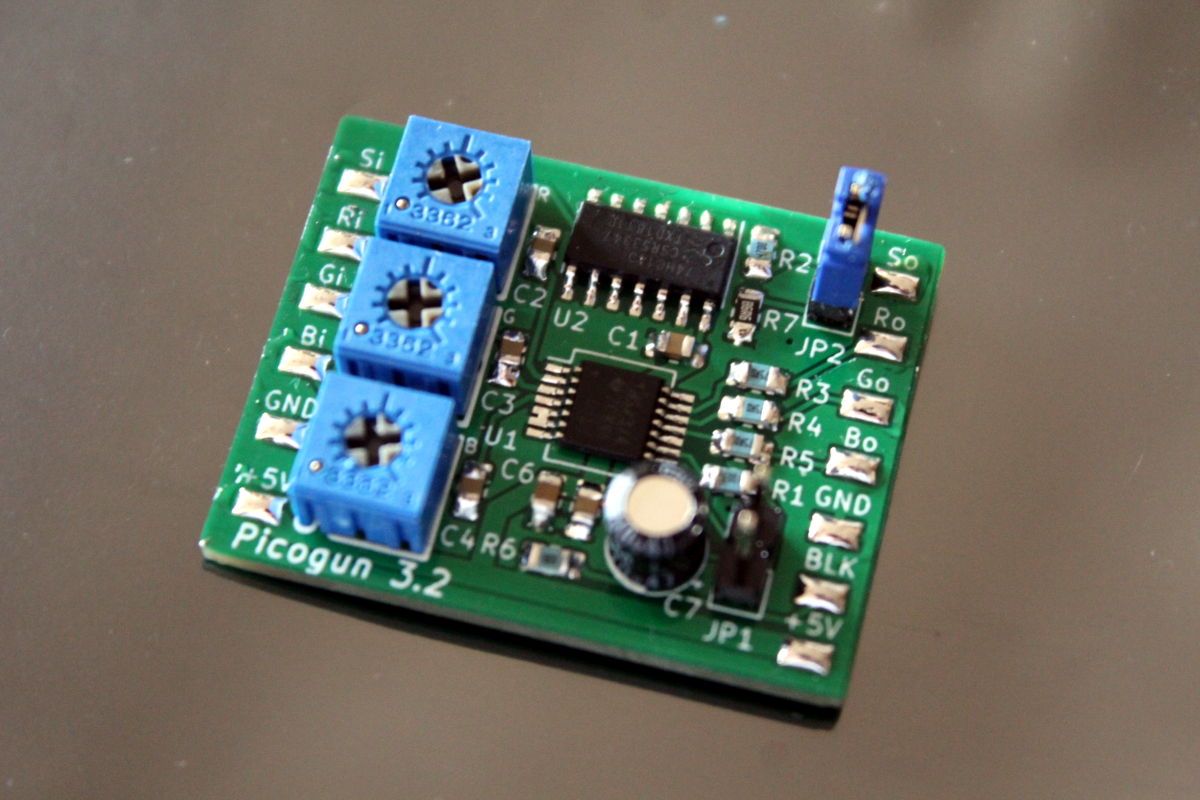

Para audio saca estéreo vía minijack (o conectado al Mini-Din8 como explico más adelante) con la modificación para tu placa específica tal y como explican en jamma-nation-x. Para video, si quieres hacerlo bien, necesitas un búfer que atenúe la señal correctamente... tengo unas placas de sobra como estas (sin montar), de 34x27mm, con THS7374 y 74HC14, si te sirve te la mando por carta ordinaria.



Si optas por consolización lo mejor sería usar un conector JAMMA, uno bueno bonito y barato es el LW-S28A2G (LECSS56SB2), en vez de soldar directamente sobre la placa como se ve en algunas consolizaciones.

También te recomiendo esta configuración de pines con un conector Mini-Din8, común en muchas supergun y en XRGB-Mini:

Pin Función
1 Audio R
2 Audio L
3 CSYNC
4 GND
5 +5V
6 BLUE
7 GREEN
8 RED

Así puedes usar un cable comercial Min-Din8 a Mini-Din8 macho y uno de estos adaptadores Mini-Din8 a SCART, que además permite llevar el audio por un cable separado:

https://oshpark.com/shared_projects/E08Jw50C
https://www.arcade-projects.com/threads ... ter.10970/

pacoarcade escribió:En mi caso prefiero una buena Supergun con THS7374 ya que cuando pruebas una placa arcade lo más normal es que quieras usar otros sistemas, aunque si sólo vas a usar la Neo-Geo puedes consolizarla.

Para audio saca estéreo vía minijack (o conectado al Mini-Din8 como explico más adelante) con la modificación para tu placa específica tal y como explican en jamma-nation-x. Para video, si quieres hacerlo bien, necesitas un búfer que atenúe la señal correctamente... tengo unas placas de sobra como estas (sin montar), de 34x27mm, con THS7374 y 74HC14, si te sirve te la mando por carta ordinaria.


Si optas por consolización lo mejor sería usar un conector JAMMA, uno bueno bonito y barato es el LW-S28A2G (LECSS56SB2), en vez de soldar directamente sobre la placa como se ve en algunas consolizaciones.

También te recomiendo esta configuración de pines con un conector Mini-Din8, común en muchas supergun y en XRGB-Mini:

Pin Función
1 Audio R
2 Audio L
3 CSYNC
4 GND
5 +5V
6 BLUE
7 GREEN
8 RED

Así puedes usar un cable comercial Min-Din8 a Mini-Din8 macho y uno de estos adaptadores Mini-Din8 a SCART, que además permite llevar el audio por un cable separado:

https://oshpark.com/shared_projects/E08Jw50C
https://www.arcade-projects.com/threads ... ter.10970/

Gracias por la info.

La verdad, di con un chaval (retrolover) que fabrica unos supergun bastante currados y económicos (65 pavetes). Y no se si será lo mas cómodo y no me rompo la cabeza. me jode la alimentación con fuente de 24pines, en vez de una toma de 12v y listo.

misterjano escribió:Pues eso, tengo desde hace 2 años una MVS de 1 slot con el puzzle bobble.
En teoría funciona, pero nunca lo probé. Ahora estoy con la duda, por un lado me gustaría consolizarla, pero no veo nadie que lo haga, y si veo que las que venden consolizadas son una columpiada buena.

Supergun veo que de media 50-60 pavos algo decente. Pero veo un coñazdo el tener una fuente de pc conectada.

Que consideráis mejor? Por un lado me gustaría el rollo de consolizarla yo, pero creo que el coste en material será el mismo que un supergun.

Escucho vuestra sabiduría.

Lo de consolizarla tú está muy bien porque al final "la has hecho tú", el resultado dependerá de lo manitas que seas. Opino como te han comentado, si quieres sólo Neo Geo consoliza, para más placas Supergun.

Aprovecho para preguntar para no abrir otro hilo, ¿qué requisitos mínimos debería tener una Supergun para jamma y MVS? (a parte de los puertos de mandos y los botones de moneda y encendido, claro).
Reguladores Sinc y RGB
Boton de test
¿algo más?

Saludos
