Despues de sacar el modchip8ax, sucedieron varias cosas que me alejaron del desarrollo de los chips: por un lado, la investigacion que teniamos en el A-project estaba destinada al fracaso, pues habia pocas aportaciones y tampoco teniamos material tecnico para avanzar mas, por otro tenia un chip muy completo y llevaba mucho ajetreo con el tema de los chips (desde el dia 3 de junio al 26, habia desarrollado 5 chip diferentes, aunque uno lo he suprimido de la lista). Era hora de centrarse en otras cosas y atravesaba un mal momento. Empece a animarme con el tema del chip para PSX y por un problemilla en la consola, decidi poner nuevas innovaciones al chip que ya tenia puesto, el resultado el ModchipX publicado el 30 de Agosto, dos meses despues del ultimo codigo. Estas son sus caracteristicas, ahora que ha sido renovado, para este hilo:
Aqui teneis los codigos del ModchipX que os he preparado tanto para cristal de 4Mhz,8 y 12Mhz, para Europea y Americana (esta ultima a ver si rula ahora los originales con mi metodo, si no se corrige otra vez el tiempo y ya esta). El chip esta probado en mi consola (V3 Europea) y rula perfectamente y en toda circustancia el CD/DVD sale parado.

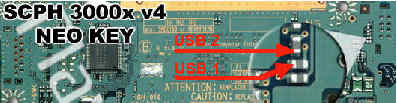

El chip se puede instalar completo o parcialmente, aunque yo recomiendo hacerlo completo claro. El esquema de conexiones esta adaptado ahora en las fotos al chip 16f84a.La resistencia de 100 K es obligatoria, para el correcto funcionamiento del chip, pero si no se piensa instalar pulsador, podria suprimirse y hacer un puente entre las patillas 4 y 8 del chip. Las conexiones son las mismas que en modchip8ax (ver el plano en asm y los jpg) La correspondencia con 8mod esta entre corchetes [], asi que esta chupado. Las unicas diferencias son la patilla etiquetada con [7], que va al chip BA6664, igual que la [9] y la [10] que va al pulsador . Pero en los JPG teneis la instalacion personalizada a las patillas del PIC
TIPO DE CONEXIONES:
Configuracion tipo modchip8a: utiliza solo 7 señales externas, conectar patillas del PIC 14,7,6,3,11,12,5
Configuracion tipo modchip8a con pulsador: utiliza 8 señales externas, conectar patillas del PIC 14,7,6,3,11,12,5,,8 Inconveniente: el DVD en todas o el CD en V4, saldra girando a toda leche, si pulsamos el boton cuando el disco esta siendo leido
Configuracion tipo modchip8a, con parada del motor, utiliza 9 señales: patillas del PIC 14,7,6,3,11,12,5,10,13) .
Configuracion tipo modchip8a con boton de expulsion y parada, utiliza todas las señales y es el motivo del presente chip (permite controlar el swap-EA lo que viene bien para DVDr) patillas 14,7,6,3,11,12,5,10,13 y 8
FUNCIONES/MODOS DEL CHIP
NUEVO: PULSADOR. El pulsador actua tanto en 1) 2) 3), pasando al modo 3) (METODO EA). Se pulsa durante un segundo o algo mas y el CD sale durante 8 segundos (ver punto 3) )
PARADA DEL CD: Usando las nuevas señales, se consigue que salga el CD totalmente parado, utilizando un metodo mucho mejor que los anteriores
Correccion de tiempo para permitir los originales en consola Americana, que no entraban (aumenta en medio segundo el tiempo)
1) MODO PARA COPIAS Y ORIGINALES: PULSAR BREVEMENTE (MENOS 1 SEG) EL RESET, PARA ENCENDER LA CONSOLA
O ENCENDER EXPULSANDO LA BANDEJA
2) METODO EA AUTOMATICO:ENCENDER PULSANDO UN PAR DE SEGUNDOS Y MENOS DE 7.5. CUANDO SE CARGUE EL XTREME O AR2, A LOS POCOS SEGUNDOS SE EXPULSA LA BANDEJA Y 8 SEG DESPUES SE CIERRA
3) METODO EA MANUAL: ENCENDER PULSANDO RESET DURANTE MAS DE 7.5 SEGUNDOS, CUANDO SE CARGUE EL XTREM O AR2,
SOLTAR EL RESET Y LA BANDEJA SALDRA DURANTE 8 SEGUNDOS
NOTA: EN EL METODO EA, SI EXPULSAMOS LA BANDEJA PULSANDO EL BOTON DE LA BANDEJA, SE PRODUCE LA ACTIVACION DEL CHIP (MANDA EL SCEE). ESTO ESTA BIEN POR SI EL JUEGO SE ATASCA.
4) METODO CHIP APAGADO: ENCENDER PULSANDO RESET DURANTE DOS SEGUNDOS (EA AUTOMATICO), SOLTAR Y PULSAR NUEVAMENTE EL RESET DE FORMA BREVE. EL CHIP PERMANECE A LA ESPERA HASTA QUE SE PRODUZCA OTRO RESET (MODO PARA ORIGINALES CONFLICTIVOS) (en este modo NO funciona el pulsador)
NOTAS SOBRE XTREME/AR2: CUANDO SE CAMBIE EL DISCO EN EL MODO PARA COPIAS/ORIGINALES, ESPERAR UNOS SEGUNDOS A QUE LA PS2 RECONOZCA EL CD ANTES DE PULSAR X (ES MEJOR ASI)
RECORDAD QUE HAY QUE PONER EL CONDENSADOR EN LA PATA Nº 12
Como veis la diferencia con el modchip8ax, estriba en un mejor control de la parada del CD o DVD, que hace que este nos dure mas y en la adiccion del pulsador , para el metodo EA, que es una gozada y que yo recomiendo ponerlo bajo la bandeja del DVD en la repisa que hay donde estan los USB y el ILINK, de forma que con una presion hacia arriba se accione (recordad que es un pulsador normalmente abierto). El chip conserva las funciones de antaño porque no molestan y permite una adaptacion progresiva
ATENCION: los puntos 6 y 7 que estaban intercambiados, han sido corregidos en el nuevo zip que he subido
Estadisticas antiguas: descargas 267
