Tutorial: interruptor externo para apagar DVD

Tras varias numerosas pruebas he conseguido colocar un interruptor externo con el motivo de desactivarlo de la corriente electrica a voluntad, pues utilizo mas el HDD que el lector para jugar.

Creo que asi evitaremos esos molestos ruidos que hacen los lectores y aumentaremos la duracion del lector pues anula ese reajuste mecanico, que realiza la lente cuando reseteamos o encendemos la consola.

Mi lector es un samsug y hace clak, clak, clak molesto que me ponia de los nervios, de ahi mi motivo para desconectarlo cuando no lo utilizaba.

Hay que realizar los siguientes pasos:

1º Hay que editar la bios con un programa llamado XBtool y desactivar la casilla "DVD Check" con lo cual evitaremos que la consola chequee el lector, pues si no la consola se nos quedara colgada en ese punto.

2º Grabar la bios sin ese DVD chek.

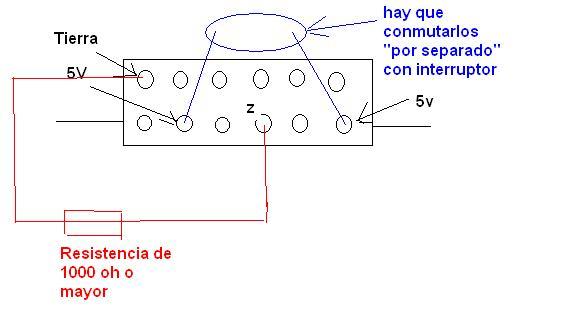

3º Seguid el siguiente dibujo esquematico (Si no entendeis algo preguntad antes de hacer, no lo vayais a joder todo por manazas)

-Como interruptor he utilizado un comutador fm/am de una radio ya que tiene dos filas de pines para separar los dos cables de 5 v.
-Colocar una resistencia de 1000 ohmios o mayor si no quereis llevaros un bonito cortocircuito. . Ese puente le dice al sistema operativo de la consola que la bandeja esta abierta (y en realidad el dvd esta apagada¡¡¡¡) lo que nos evitara que aparezca una ventana que nos diga que el lector tiene un dvd sucio o dañado.
Cuando el lector esta encendido el sistema arrancara completamente normal y no veras ningun cartelito que te diga nada de na.
No conmutar el cable de Z a tierra que contiene la resistencia ya pues no hace falta.

Espero que os sea de utilidad a alguno de vosotros
