- [ACTUALIZADO] programa cyclowiz desde la propia consola sin ordenador y sin cables
->
Link <-
- Fabrica un Cyclowiz desde cero
Hace un par de meses fui a casa de un colega y me dijo que me iba a enseñar algo. Saco una wii, levanto el lector y me encontre esto.
Despues me estuvo enseñando como lo hacia. Hacia falta una wii con un cyclowiz instalado, sacar varios cables, interruptores, etc para engañar al disco de actualizacion y que realmente pensara que estabamos actualizando un cyclowiz original y no grabando un magic. Era un engorro de la ostia y requeria una wii solo para eso asi que tampoco le di demasiada importancia, aunque el basicamente instala "wiimagics" de estos y le van de PM.
Pues ayer pase el dia en su casa, salio el tema y me enseño una manera de "hacerlo en casa" usando una utilidad que han sacado los del cyclowiz. Es mucho mas sencillo y lo puede hacer cualquiera sin tener demasiada idea aunque tambien os explicare otro dia como se "fabrican" los chips teniendo una wii con cyclowiz o "wiimagic" Hice todo en su casa para tenerlo yo y poner un tuto.
Vamos a ello. Primero los materiales.
Necesitamos:
-Wii (obvio)
-Chip magic 3.1 o sucedaneo (messiah 1000 y otros clones raros basados en SX28, no sirven SX48 u otros DE MOMENTO)
podemos encontrarlos a 2-3 euros incluso los clones baratos y vale cualquiera.
-Conector DB25 macho.
-Cable paralelo
de seccion gorda
-Utiles para desmontar wii.
-2 Diodos rectificadores cualquiera (1n4148, 1n4001, etc..)
-Cable, estaño, soldadores, y otros materiales de esta indole.
¿Que vamos a hacer con todo esto?
Basicamente construir un cable dvdtool (el que se usa con el wabmodcheap por ejemplo) para conectar la wii al pc y programar el chip, que no requiere ni modificaciones ni nada raro. Empezamos!
Paso 1: Construir cable
Para esto necesitamos el DB25, los diodos, y cable fino (AWG30 sirve)
Tenemos que construir y conectar el cable segun este esquema, vamos a ello
Aqui estan los materiales. El conector lo cogimos de una mierda de por ahi y esta hecho polvo pero sirve igual.
Soldamos los diodos a los pines 1 y 14
Y despues el resto de cables. Dejadlos de unos 10-15 cm de longitud.
Asi es como quedaria soldado (lo soldamos para probarlo con el wabmodcheap en el portatil que usare yo normalmente) Fijaos en las soldaduras, eso son soldaduras perfectas, tienen que quedar brillantes. van fotos del antes y el despues.
de momento no soldeis nada a la consola.
Asi queda montado.
Paso 2: Soldar el chip para programarlo

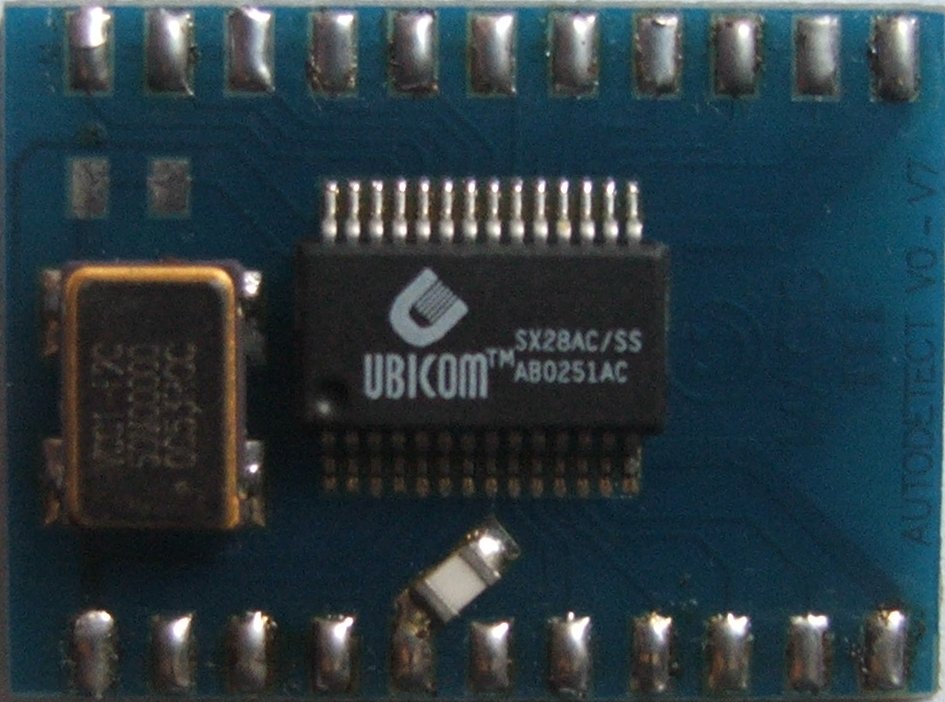

En este caso vamos a usar magic 3.1, los de la foto. El que tiene la pegatina es original el otro es falso pero son lo mismo asi que nos da igual. Nos valdria cualquier otro chip basado en SX28. Usaremos el de la pegatina.
Le ponemos adehesivo de dos caras fino. no vale el grueso ese blanco, eleva mucho el chip y toca la chapa.
Lo pegamos en el lector. Nosotros lo pusimos aqui, lo podeis meter donde querais mientras cierre bien la consola, aqui queda perfecto.
Estañamos los puntos necesarios. Hay que instalar todos los de la instalacion del cyclowiz. Son A B C G S V X y aparte necesitamos otro punto de masa mas. Vale cualquiera de los que se ven en la foto. Insisto en que queden brillantes. Aqui teneis los esquemas del cyclowiz:
http://www.cyclopswiz.com/cyclowiz-spanish.pdf
A la hora de soldar los puntos de la placa al chip hay que buscar las patillas correspondientes en el SX28, (ahora edito el post y os pongo los numeros de las patillas.)
Estas son las equivalencias con un magic 3. Ni caso a lo de LED, mas tarde explico para que es.
Vamos a ello. Soldamos primero los puntos G y V
Estañamos estos dos terminales del resonador de chip.
Ahora tenemos que soldar el punto S y despues
unir el T del chip con el X de la placa. Si no el chip puede empezar a correr el programa que tenga grabado y provocar una averia.
Soldamos los puntos del cable que hemos construido siguiendo el esquema que puse mas arriba. Se corresponden con el A B y C de la placa y aparte un punto de masa.
Ponemos cinta aislante provisional para aislar todo ya que vamos a hacer la consola funcionar y un corto puede ser mortal.
Montamos el lector. No hace falta ni atornillarlo ni montar nada mas. Es seguro operar esta consola ya que funciona a 12v y podemos tocar lo que queramos. Para acceder a los botones del frontal tendremos que usar un palito o similar ya que si no es imposible. Asi queda.
Paso 3: Programar el chip
Nos bajamos esto
http://www.megaupload.com/?d=ZQ3QUQPG y ejecutamos f10.exe. Tenemos que ir haciendo lo que nos diga paso a paso, pero no hagais caso de cuando os pida encender o apagar el interruptor de programacion, olvidaos de eso.
Este es el software.
Tenemos que seleccionar el puerto paralelo y la version de controlador que tenemos en la consola en la cual estamos grabando el chip. El tipo de consola donde vayamos despues a instalarlo es indiferente.
Os saldran varios mensajes de estos refiriendose al interruptor de programacion, solo dad a continuar.
Conectamos el cable paralelo al PC. Si tenemos problemas a partir de este punto probad a usarlo sin alargador puesto directamente.
Encended la consola y no toqueis nada.
Os saldra dos veces esto de uploading
Ahora pide quitar el cable. Quitadlo decididamente, si no la wii puede quedarse colgada y hacer cosas raras.
Os pedira varias veces que deis a eject. Dad
solo unapulsacion normal o no ira.
Ya esta. Desconectamos todo, apagamos, cerramos y listo. Ya esta el chip programado pero
no encendais la consola ni hagais nada y olvidaos de lo que os diga ahi.
Paso 4: Terminar la instalacion
Ya casi lo tenemos
Quitamos los 4 hilos del cable que hemos construido y soldamos los puntos A,B,C de la placa al chip.
Soldamos dos cables, uno al punto T del chip y otro al X de la placa y los dejamos largos que sobren. Van a ir fuera de la consola.
Nos vamos a la placa principal y soldamos el punto Z, sirve para desactivar el chip
Sacamos el cable exactamente como aparece en la foto.
Ponemos asi la consola y soldamos el cable Z al chip. Tiene que quedar de manera que podamos desarmar bien la consola y no quede tirante
Una vez soldado cubrims bien el chip de cinta aislante y armamos el lector.
Los cables T y X que salgan por aqui. Creo que es la mejor forma de poner el interruptor de programacion del chip. No jodemos la estetica de la consola y ademas evita que la gente que no sabe toquetee.
Tenemos que cortar un trozo de carcasa pero no os preocupeis, no se ve una vez montamos la consola. Cortadlo con cualquier cosa, no importa que el corte quede mal, repito que no se ve. Yo lo hago con unos alicates de cortar.
La obra de arte.
Asi queda con la consola cerrada.
Colocamos los cables asi.
Y ya solo queda poner el embellecedor negro encima tapando los cables. Esto me lo enseño mi socio. El dia que queramos programar el chip basta con quitar el embellecedor negro (son 3 tornillitos de estrella) y unimos los cables. Es una ventaja para el cliente (no se le jode la estetica de la consola y no tiene cosas raras por ahi puestas que pueden joderse a la hora de transportarla o tocarlas accidentamlemte) y es una ventaja para el instalador puesto que los manazas no toquetean. A la gente le dan igual las actualizaciones, con meter discos y que carguen ya les vale. Si un dia hace falta actualizar por alguna razon mayor que me la traigan. El que realmente sepa actualizar la consola no tendra problema en quitar tres tornillos y unir dos cables.
Paso opcional: Instalacion del led
Como se que alguno preguntara por el led de los cojones (que no tiene utilidad pero bueno) no os preocupeis que tambiense puede poner.
Necesitamos:
-un LED SMD en formato 1206 y de tecnologia roja,osea verde o rojo normales sin que sean de alto brillo ni nada similar, si no consumen mucho. El que hemos usado es de un nokia 3310.
-una resistencia de 100 ohmios tambien SMD formato 1206.
Los componentes os valen en formato DIP o en SMD mas pequeños, pero o no hay dios que los meta o son jodidos de manejar.
Os advierto que esto es chungo de hacer y si no habeis manejado componentes SMD los vais a achicharrar pero vosotros vereis.
Hay que soldar el
anodo del led a el punto que marque en el esquema. Si os fijais en el lado derecho tiene una rayita. Ese es el
catodo , pues nos interesa el otro lado. Que quede algo asi.
Ahora soldamos la resistencia al
catodo del led que quede asi. Cuidado que no haga contacto con nada alrededor o la liamos.
Y por ultimo conectamos el otro terminal de la resistencia a masa, la pata 14 del SX28 por ejemplo.
El led funcionando:
Tiene tres estados. Apagado el chip esta muerto o desactivado, parpadeando esta activo pero la instalacion no es correcta porque no comunica con el lector, y encendido que funciona correctametne.
Y esto es todo. Despues de escribir todo esto me voy a por unas cervezas que estoy hasta los guevos
Lo de clonar chips sin usar un ordenador os lo explicare otro dia que no hay ganas ahora y me tienen que explicar bien como va. No obstante podemos usar esto soldando dentro de la wii los cables del puerto paralelo y sacando fuera los puntos G, V, X y S y programar chips desde fuera de la consola con tan solo soldarles 4 hilos y listos para instalarlos en otra wii, no se tarda mas de 2 minutos por chip.
