Saludos amigos en esta ocasión les traigo este tutorial hecho por mi para realizar un extractor en placa impresa igual al “MAXIMUS VAMPIRE” el cual sirve para extraer la llave de los lectores liteON 93450 y 83850 v2 sin estar soldando pero con otras ventajas importantes:
1.- NO necesitamos el xtractor de maximus sino que podemos seguir usando los caseros o alimentar con la consola
2.- Podemos Conectarlo a cualquier puerto USB
3.- Cuesta menos de MXP $50 (3.50 Dlls)
4.- Los materiales los consigues en cualquier tienda de electronica

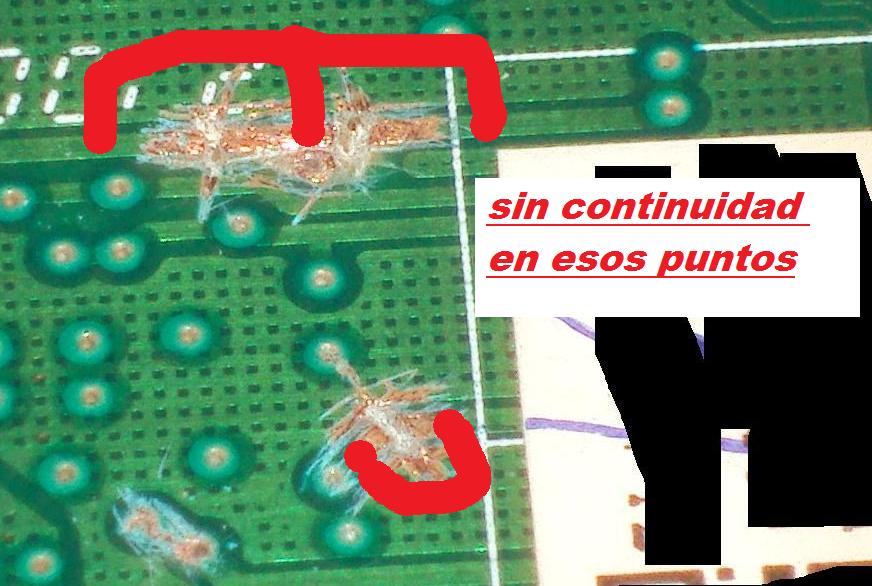

5.- Al igual que Con El VAMPIRE original no hay que ir soldando cosas por la placa solo cortas lees y restauras
Y como dicen que para muestra basta un botón aca les dejo la comparación de mi Vampire con el original
Bueno empezemos a fabricarlo y tenemos que iniciar con la lista de materiales
- 1 placa fenólica virgen de 10x5 cm
- 1 Entrada hembra USB o miniUSB a tu gusto
- 1 Transformador de corriente de 3.3 v (LF33CV, LD33CV, LR33CV) o cualquier transformador que te de 3.3v de salida
- 1 Capacitor de 2.2 uF
- 1 Capacitor de 0.1 uF
- 2 LEDS de preferencia de colores diferentes
- 1 Microswitch de 4 pines
- 1 resistencia de 330 ohms a 1 watt
- 1 resistencia de 18 omhs a 1 watt
- Alambre
- 2 agujas comunes
- 1 hoja de papel de transferencia para circuitos o una hoja de papel fotográfico
(UPDATE Puedes imprimir en papel Couche el cual te sale 10 veces mas barato solo tienes que planchar por 3 minutos en lugar de 1 y te queda perfecto)- Cloruro Férrico, agua y un recipiente de plastico o vidrio (en frascos separados 1 medida de agua por 2 de cloruro férrico)
- Proteccion para usar el cloruro Férrico (guantes, lentes y cubrebocas)
- Acetona (de la que se usa para quitar esmalte de uñas)
- Plumón permanente (sirve el que se usa para marcar los discos)
- Plancha casera
- Taladro y brocas
- Cautin y estaño
- Multimetro
El esquema para imprimir esta a continuación dejo 2 archivos uno para hacerlo con entrada USB común y otra para hacerlo con entrada mini USB según te convenga estan en un documento de word listo para imprimir
Esquema Para Entrada USB Estandar
http://www.megaupload.com/?d=YBNQ7ON6Esquema Para Entrada MinuUSB
http://www.megaupload.com/?d=YITERR50Tambien les dejo el esquema electrico
Crear Placa Impresa (Tuto by Shaq y sismo99 NGD)
Antes aque nada debemos cortar la placa fenolica a la mitad lo cual puedes hacer con una simple segueta o si tienes oprtunidad con una cortadora
Despues lijaremos la placa un poco para quitar el oxido que se le forma por la humedad, luego imprimiremos el circuito en la hoja de transferencia, esta debe ser en impresora laser forzosamente o fotocopiadora y ,una vez impresa recortaremos el circuito exactamente a la medida de la placa fenolica
para pasar el diagrama a la placa fenolica debemos poner el lado del cobre con el lado del papel y pasarle la plancha por aproximadamente un minuto y después meter la placa con el papel pegado dentro de un recipiente de agua por otros 10 minutos,
después de eso debemos quitar todo el papel mientras este dentro del agua les debe quedar así
una vez tengamos el diagrama en la placa revisaremos que todas las pistas estén completas y no queda papel entre las pistas , si no están completas las marcaremos con el plumón, podemos perforarla ahora(lo que yo recomendaría ya que si al taladrar nos llevamos una pista la podemos dibujar nuevamente) o meterla en el cloruro férrico
Para utilizar el cloruro nos pondremos los guantes, la mascarilla y los lentes, lo mesclaremos con el agua (2 medidas de cloruro férrico por 1 de agua) y agitaremos con movimientos lentos una vez hayamos introducido la palca fenolica podemos acelerar el proceso utilizando agua oxigenada en lugar de agua común (si optamos por esta debemos añadir el agua oxigenada después de meter la placa fenolica el cloruro puro) ó calentar todo en baño maría estaremos revisando gradualmente el proceso de la placa
y una vez solo queden las pistas retiraremos la placa del cloruro con los guantes de hule o con unas pinzas para lavarla perfectamente en el choro de agua de la llave para quedar algo así
Para limpiar las pistas utilizaremos la acetona y quedara así
Si no taladraste la placa antes de meterla al cloruro ahora es el momento. para que no haya dudas adjunto este video que encontré en youtube y muestra todo el proceso
http://www.youtube.com/watch?v=Q6WJqjVl ... r_embeddedahora solo nos queda soldar (aunque en este punto podemos pintar el lado de la placa donde irán los componentes y así darle un mejor acabado) en esta imagen se muestra la posición de los componentes
Como explique en la lista de materiales el transformador de corriente puede ser cualquiera que nos de salida de 3.3v y si los buscan con los modelos que les comente no habra problemas , pero en caso de que consigan algun otro tal vez necesiten voltearlo
Los capacitores no son 100% necesarios pero en caso de qeu no se los pongan algunas veces el regulador puede vibrar y calentarse aunque no es regla pero puede llehgar a pasar por eso recomiedno ponerlos pues mas vale prevenir ademas de que los por los dos solo cuestan MXP $3.00
tambien si deciden utilizar el conector mini USB veranq ue tiene 5 patitas les recomiendo cortar las que estan marcadas con rojo en el siguiente esquema dejando solo las marcadas con verde pues son las que nos van a servir
CON RESPECTO A LA RESISTENCIA YO MARCO EN EL TUTORIAL UNA DE 18 OMHS 1 WATT CON ESTA NO DEBERAN TENER PROBLEMAS YA QUE VA DE JOYA LO HE PROBADO EN VARIAS CONSOLAS Y FUNCIONA EN TODAS POR ESO LA PUEDEN SOLDAR CON CONFIANZA SOLO EN EL CASO RARO DE QUE NO LES VAYA PUEDEN CAMBIARLA POR UNA DE 16 O UNA DE 22 OHMS PERO REPITO ES POCO PROBABLE QUE LO NECESITENcon respecto a las agujas primero recomiendo cortarlas a 2.5 cm lo cual puedes hacer con unas simples pinzas de corte y posteriormente usar alambre para sujetarlas Para eso puse los orificios en las terminales y tambien notaerna que hay unas pequeñas lineas esas son para usarlas de guia y hasta ahi colocar las agujas y que queden niveladas y despues asegurarlas con estaño aca les dejo imagenes sobre este asunto
Finalmente debe quedar de la siguiente manera ya con los componentes en su lugar y lo que vamos a hacer es checar con un multimetro en la seccion de voltaje colocando el positivo en la salida de 3.3 v y la tierra en la salida de la resistencia no olviden presionar el boton de modo Vendor
una vez terminado y checado pueden comenzar sus flasheos para hacerlo solo tienen que seguir exactamente las mismas instrucciones que con el VAMPIRE original y los tutoriales de esta gran pagina
por si no las tienen aca les dejo las instrucciones oficiales del maximus vampire es exactamente lo mismo
http://www.360xtractorpro.com/360xtractorpro/downloads/VAMPIRE_STANDALONE_INSTALL_GUIDE.pdfQuisiera agradecer a todo el foro pues gracias a la ayuda de todos he aprendido a flashear mi consola sin tener que pagar y con la confianza de hacerlo yo mismo tambie a "SHAQ" de NGD pues gracias a el aprendi ha hacer mi extractor y placas impresas y por ultimo a nightcode por la idea
Cualquier duda con gusto tratare de responderla y si se animan a hacerlo dejen sus fotos que las ire poniendo en la primera del post para ver como van quedando sus experimentos
aca dejo los dos primeros que como veran hice uno con entrada USB y otro con MiniUSB ambas funcionan de joya
les agrego un video donde se muestra como utilizar este evampiro y que vean que funciona saludos
http://www.youtube.com/watch?v=I3RSAPK0UtISALUDOS DESDE MEXICO
