XBOX 360 Jasper BB RGH2 con coolrunner revD no enciende (SOLUCIONADO)

Archivado
Voy a editar el hilo completo, ya que gracias a gamerGDL he conseguido hacer que la consola arranque con el kernel original al cambiar la resistencia del chip HANA por una de 33 Ohm, ya que no daba lecturas correctas.

El problema es el siguiente:

He hecho varias extracciones parciales de 66MB y tras obetener dos correctas, escribo el Xell. Hasta ahí todo normal, acto seguido instalo el chip de glitcheo, en este caso un coolrunner rev D con los timmings para Jasper RGH2 (el que pone A). Usando los cables que vienen con el chip me dispongo a probar, ni el chip hace el intento de glitcheo (sólo la luz roja que indica que está encendido), ni la consola enciende (no sale ninguna luz).

Pensando que el problema es del chip, probé otro igual, con la misma programación e idénticos resultados. Actualmente tengo soldado el punto B del coolrunner (el del chip HANA) al punto alternativo para jasper en la parte inferior de la placa y testeando con el multímetro me da 33ohm y continuidad con la resistencia.

He podido comprobar que quitando la alimentación al chip arranca (con kernel original carga el dashboard original sin problema), pero lo curioso es que si quito el cable que va al punto del chip Hana, la luz verde del chip parpadea como si intentara hacer el glitch. Otro detalle que no sé si será importante, quitando el cable de 5V del chip, la luz roja se apaga (obviamente), pero se enciende muy tímidamente, pero al quitar el cable del Hana se apaga completamente...

¿Qué creéis que puede pasar?

Muchas gracias.

EDIT (SOLUCION): Por si a alguien le pasa, después de mucho mirar vi que el problema era el chip. Al conectar el punto B del coolrunner (el del HANA) no glitcheaba (sin conectar obviamente tampoco, pero parpadeaba la luz verde de glitheo). ¿Solución? Pues por lo visto, el chip que me han vendido es un clon chino del coolrunner y se hace llamar rev D. Este chip viene listo para funcionar en una placa corona porque trae el oscilador de 48000 mhz, hay que quitar la resistencia de 0ohm que hay justo debajo del oscilador y poner (en mi caso) el switch de FAT/Slim en "slim". Con lo cual ya tengo la consola funcionando. Gracias a GamerGDL, he aprendido a arreglar un error que desconocía y que la prócima vez sabré arreglar.

Pueden archivar ya el hilo si quieren. Muchas gracias.
Me parece que el problema es la resistencia del punto Hana, comprueba que tenga continuidad y que el valor sea de 33ohms
Gracias por la respuesta, mañana pruebo y te digo. :)

GamerGDL escribió:Me parece que el problema es la resistencia del punto Hana, comprueba que tenga continuidad y que el valor sea de 33ohms


Gracias a tu ayuda, la consola sin chip y con kernel original arranca. Ahora falta conseguir que funcione el rgh2. ¿Alguien que haya tenido un problema similar puede echar un cable?
Hola yo tmb compre un coolrunner D tengo una jasper de 512, me pasa lo mismo, parpadea el foco verde luego enciende el rojo del coolrunner, no daba imagen ya le volvi a poner sus nand original y entra normal, que me recomiendas hacer por q no me apareceia l shell, la configuracion dle coolrunner es la A ya desolde todos los cables saludos
onlyone311 escribió:Hola yo tmb compre un coolrunner D tengo una jasper de 512, me pasa lo mismo, parpadea el foco verde luego enciende el rojo del coolrunner, no daba imagen ya le volvi a poner sus nand original y entra normal, que me recomiendas hacer por q no me apareceia l shell, la configuracion dle coolrunner es la A ya desolde todos los cables saludos


A mí me ocurre exactamente lo mismo en coronav2. Probé a recortar los cables que van hacia la parte de detrás de la consola el C y el D (el CPU_RESET tiene unos 35 ) y sigue igual con lo que no creo que te ayude eso tampoco.
Tema timings también probado con lo que tampoco parece el problema...

En este post se comenta que hay que quitar una resistencia. Pero en este punto tengo mis dudas:
¿Es realmente necesario si queremos usar el oscilador del coolrunner rev.D?
Sin quitar el oscilador y si se quita la resistencia ¿también hay que soldar el punto B?
No me he atrevido todavía porque no he visto todavía ningún tutorial medianamente claro sobre el tema.

Saludos.
olivaw escribió:
onlyone311 escribió:Hola yo tmb compre un coolrunner D tengo una jasper de 512, me pasa lo mismo, parpadea el foco verde luego enciende el rojo del coolrunner, no daba imagen ya le volvi a poner sus nand original y entra normal, que me recomiendas hacer por q no me apareceia l shell, la configuracion dle coolrunner es la A ya desolde todos los cables saludos


A mí me ocurre exactamente lo mismo en coronav2. Probé a recortar los cables que van hacia la parte de detrás de la consola el C y el D (el CPU_RESET tiene unos 35 ) y sigue igual con lo que no creo que te ayude eso tampoco.
Tema timings también probado con lo que tampoco parece el problema...

En este post se comenta que hay que quitar una resistencia. Pero en este punto tengo mis dudas:
¿Es realmente necesario si queremos usar el oscilador del coolrunner rev.D?
Sin quitar el oscilador y si se quita la resistencia ¿también hay que soldar el punto B?
No me he atrevido todavía porque no he visto todavía ningún tutorial medianamente claro sobre el tema.

Saludos.


Buenas, nunca he tenido un coolrunner pero si te digo lo siguiente, si usas el crital no debes soldar el punto del hanna, si lo quieres soldar debes quitar la resistencia del chip para deshabilitar el cristal sino no te arrancara, yo personalmente me ahorro el soldar el punto y uso el cristal del matrix v3 (clon chino con cristal y led del matrix v1)
Pues por más que lo miro no veo qué puede ser.

El chip está sin tocar. Por lo que leo, recomiendan quitar la resistencia que está entre 1 y 2 y poner esa misma en 2-3. También hablan de quitar la R13 para anular el oscilar, puentear el JP (no sé donde está, no lo veo en el chip), etc (post de Sarggent):
http://www.elotrolado.net/hilo_ayuda-con-cool-runner-rev-d-urgente_1835942_s10

¿Realmente es necesario retocar tanto el rev.D para corona v2?
¿Qué es lo mínimo para que glitchee?
No me importa que tarde en arrancar, lo único que necesito es obtener las keys.

Mil gracias.






olivaw escribió:Pues por más que lo miro no veo qué puede ser.

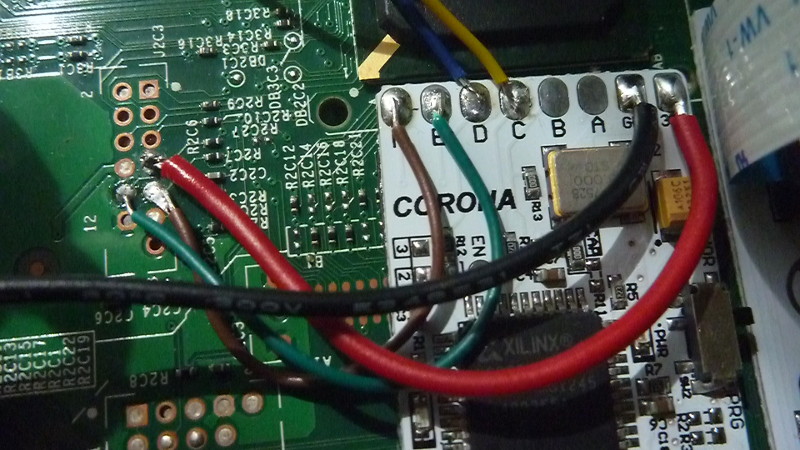

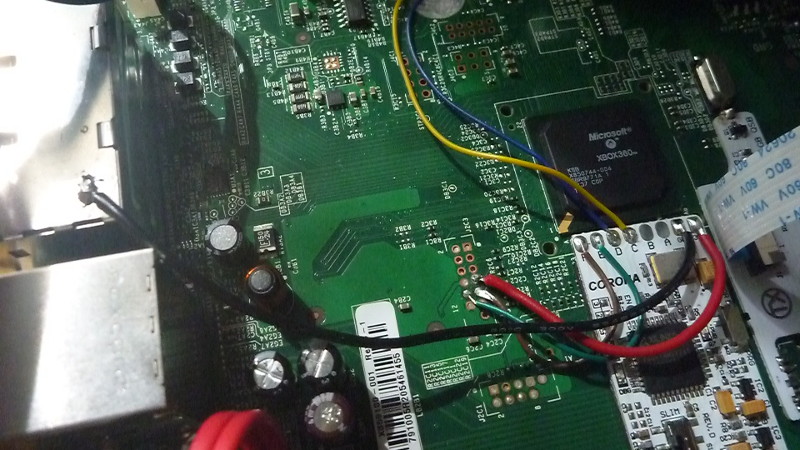

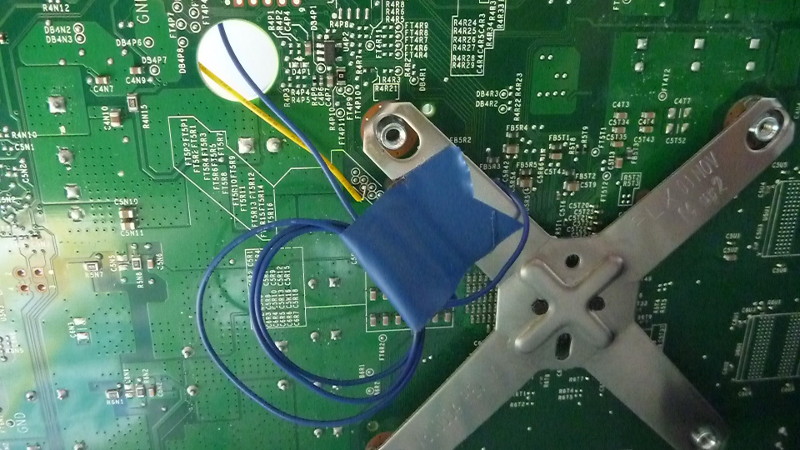

¿Alguien ve algo "raro" en estas fotos? (aparte de soldados algo chapuceros, claro).

Mil gracias.




Ostras tio, ten cuidado, los cables no pueden estar tan pelados, deben quedar a ras de la soldadura y mirar mucho que no te toquen contactos de al lado, por otro lado las soldaduras son frias, lo cual puede hacer 2 cosas... 1 que te funcione pero en poco tiempo deje de hacer, 2 que directamente no te funcione... Practica un poco mas con la soldadura o almenos usa pasta de soldar o flux (para mi mejor la pasta) y corta el sobrante para que quede sobre 1mm o 2 maximo unicamente con estaño y lo demas enfundado.

El estaño nunca se aplica en la punta del soldador para la soldadura (salvo para ir manteniendola cada vez que lo vamos limpiando), se arrima el soldador al cable y el cable al estaño, el cual con la calor que coge del soldador lo derretira, el sobrante si el calor a pelado mucho el cable, lo cortas con una tiijera o alicate de corte mejor. No soy profesional pero creo que así es como se debe de soldar.

Debes repetir lo mismo que en el cable en los puntos a soldar, tanto en chip como en placa, es decir arrimar punta soldador y poner por el lado un poco de estaño, no en la misma punta del soldador, veras como de este modo te quedan unas soldaduras limpias y brillantes, como dije la pasta ayuda mucho.
duca750 escribió:
olivaw escribió:Pues por más que lo miro no veo qué puede ser.
¿Alguien ve algo "raro" en estas fotos? (aparte de soldados algo chapuceros, claro).

Mil gracias.




Ostras tio, ten cuidado, los cables no pueden estar tan pelados, deben quedar a ras de la soldadura y mirar mucho que no te toquen contactos de al lado, por otro lado las soldaduras son frias, lo cual puede hacer 2 cosas... 1 que te funcione pero en poco tiempo deje de hacer, 2 que directamente no te funcione... Practica un poco mas con la soldadura o almenos usa pasta de soldar o flux (para mi mejor la pasta) y corta el sobrante para que quede sobre 1mm o 2 maximo unicamente con estaño y lo demas enfundado.

El estaño nunca se aplica en la punta del soldador para la soldadura (salvo para ir manteniendola cada vez que lo vamos limpiando), se arrima el soldador al cable y el cable al estaño, el cual con la calor que coge del soldador lo derretira, el sobrante si el calor a pelado mucho el cable, lo cortas con una tiijera o alicate de corte mejor. No soy profesional pero creo que así es como se debe de soldar.

Debes repetir lo mismo que en el cable en los puntos a soldar, tanto en chip como en placa, es decir arrimar punta soldador y poner por el lado un poco de estaño, no en la misma punta del soldador, veras como de este modo te quedan unas soldaduras limpias y brillantes, como dije la pasta ayuda mucho.


Gracias. Repasaré las soldadoras, pero me parece que falta "algo" para que glitchee...
