Buenos días,
he realizado el RGH3 a mi Xbox 360 Falcon y me he dado cuenta que le falta un capacitor.

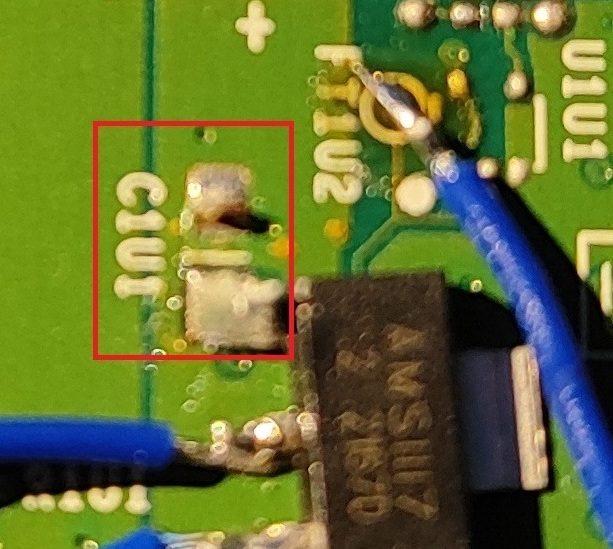

Se trata de la referencia : C1U1.
Estaba como arrancado de la placa, no desoldado.
A la consola le cuesta algunos intentos encenderse, como que hace el intento y se apaga.
Es posible que sea por eso? Con la NAND en Stock no hay problema.
Se puede dejar sin capacitor o le pasara algo a la consola?



Muchas gracias

Adjuntos


@toniisound

aquí está el esquemático de la motherboard falcon (y de todas las demás consolas) . el c1u1 es un capacitor de 1.0 uf a 16V

va a un regulador de 5v . entonces lo más seguro es que SEA necesario soldarle el capacitor que le falta

https://consolemods.org/wiki/Xbox_360:M ... nformation
Eruil escribió:@toniisound

aquí está el esquemático de la motherboard falcon (y de todas las demás consolas) . el c1u1 es un capacitor de 1.0 uf a 16V

va a un regulador de 5v . entonces lo más seguro es que SEA necesario soldarle el capacitor que le falta

https://consolemods.org/wiki/Xbox_360:M ... nformation


Muchas gracias por la ayuda!
Ya encontré el valor del componente, pero me da seguridad que me hayas dicho el mismo valor.
Voy a comprar el componente y lo soldaré cuando me llegue.
Por curiosidad, entiendo que es algún tipo de filtro no? Que puede pasar si lo dejo sin soldar?
@toniisound

no es un filtro . es un capacitor . retiene cierta carga eléctrica. y si está cerca de un regulador lo más seguro es que mantenga energizado de manera correcta dicho componente. ahórrate los problemas , consigue el componente y has pruebas. ya cuentas con TODOS los esquemáticos de todas las consolas xbox 360 , por si sientes que falta algo más
