Un dia navegando en la web ,mirando videos en youtube me tope con un video el cual me volo la cabeza ,era un video de un tal Daniel007F en el cual mostraba una xbox metida en un maletin y dije esto tengo que hacerlo (o por lo menos tratar) ,el video en cuestion es este

http://www.youtube.com/watch?v=DWyWxIrI434

Asi que empece el largo (y complicadisimo) camino para intentar hacerlo , comprar lo que necesitaba y arrancar.
El problema es que no saque fotos de algunas cosas a medida que lo fui armando , hubo veces que me dio ganas de tirar todo por lo cual lo que menos tenia ganas era sacar fotos ,pido disculpas por la calidad de las que si saque ,que lo hice con el celular y algunas no salieron como hubiese querido.

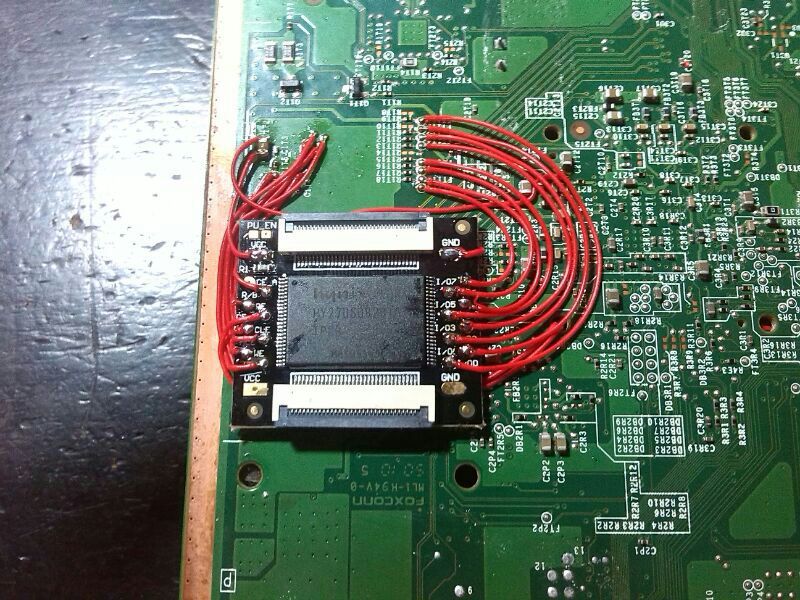

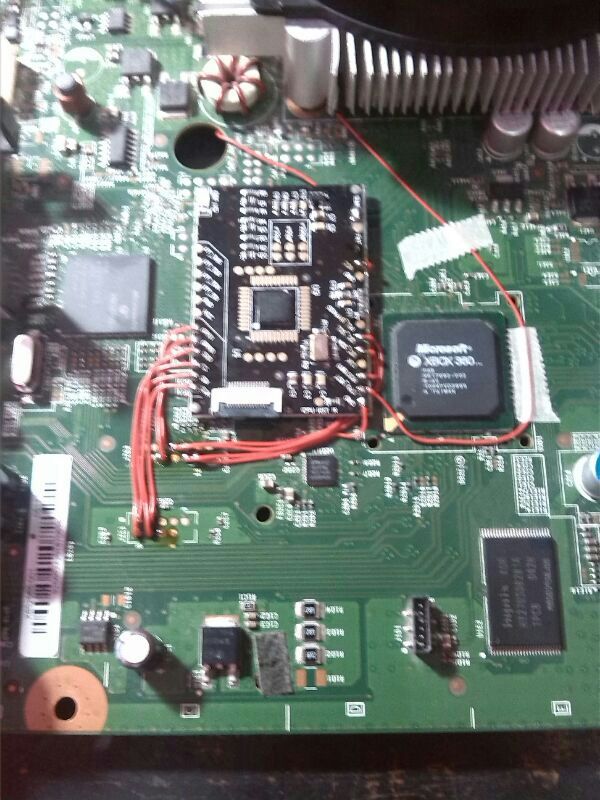

1er paso desarme la consola y me dije esto tiene que estar FULL FULL y tener todo completamente funcional ,sea acceso a la lectora como a los puertos de la misma y a la bahia del HDD , asi que lo primero fue hacerla Dual Nand para lo cual use un kit de SQUIRT ,los cuales habia instalado varias veces y andan 11 puntos

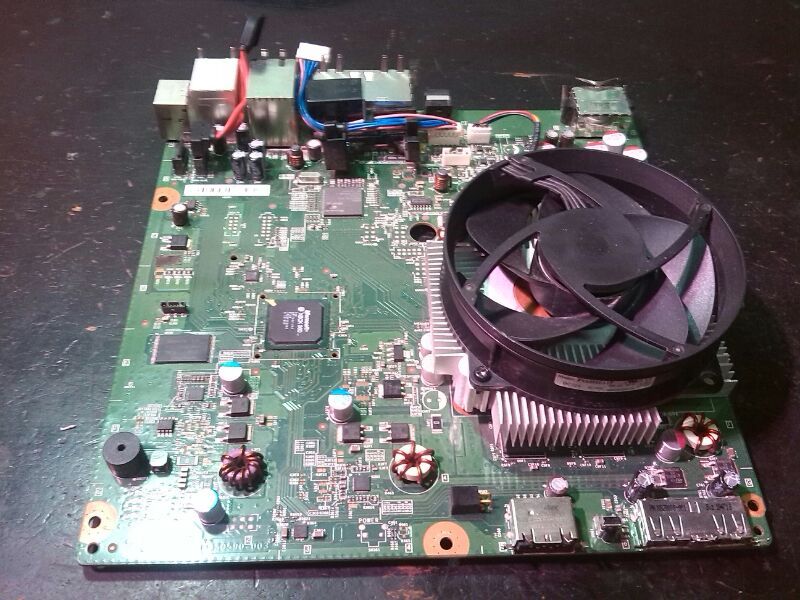

Consola

http://i1103.photobucket.com/albums/g46 ... 9f2599.jpg


http://i1103.photobucket.com/albums/g46 ... 3b1004.jpg


http://i1103.photobucket.com/albums/g46 ... fa67ee.jpg

Fuente

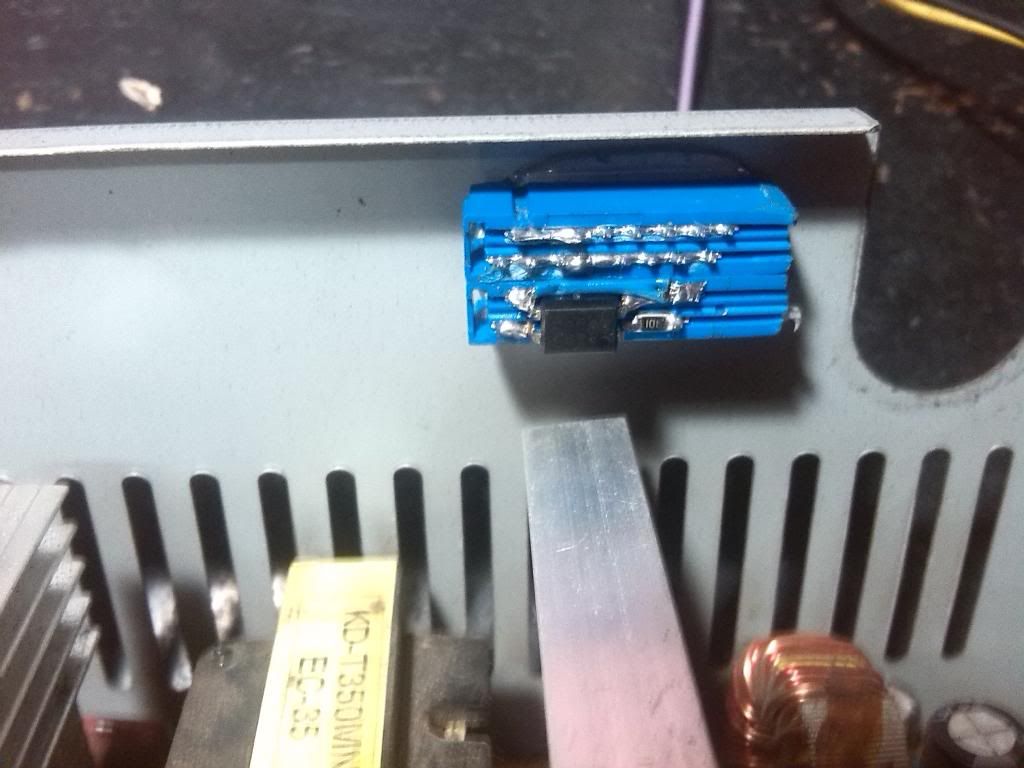

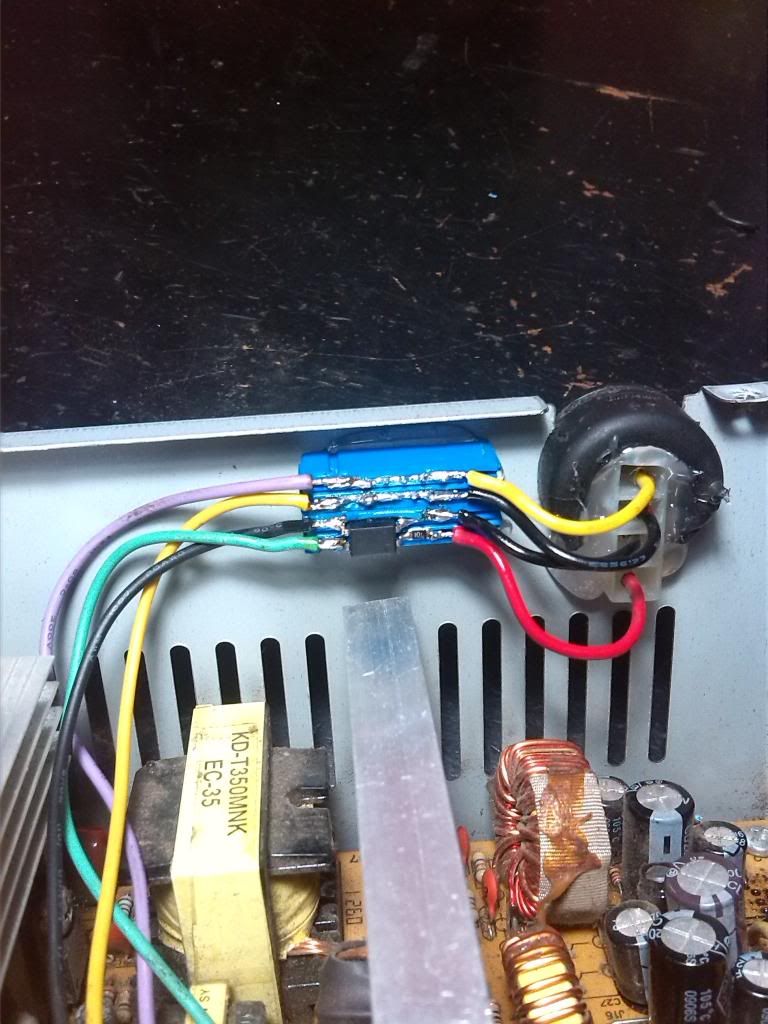

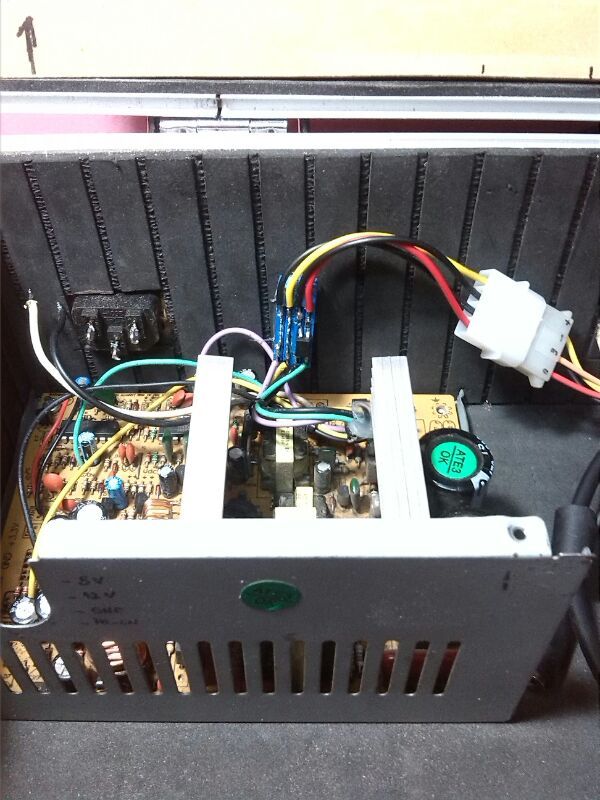

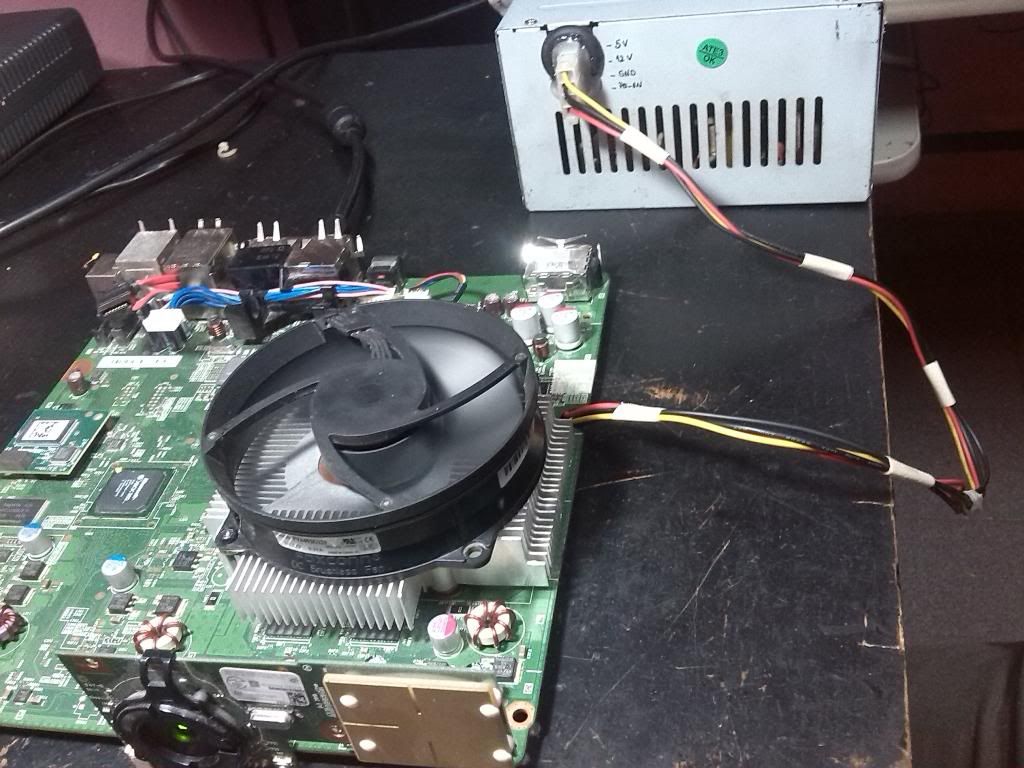

Listo una vez que estuvo todo funcional y perfecto ,lo que hice fue adaptar una fuente de pc para la consola y para mover lo demas
Segui esto para hacerlo

http://www.lunesu.com/uploads/xbox360psu.png

http://i1103.photobucket.com/albums/g46 ... 6df7a9.jpg

http://i1103.photobucket.com/albums/g46 ... e44fc2.jpg

http://i1103.photobucket.com/albums/g46 ... f1ecda.jpg

Ya con esto listo me decidi a empezar con el maletin y aca empezaron los dolores de cabeza ......

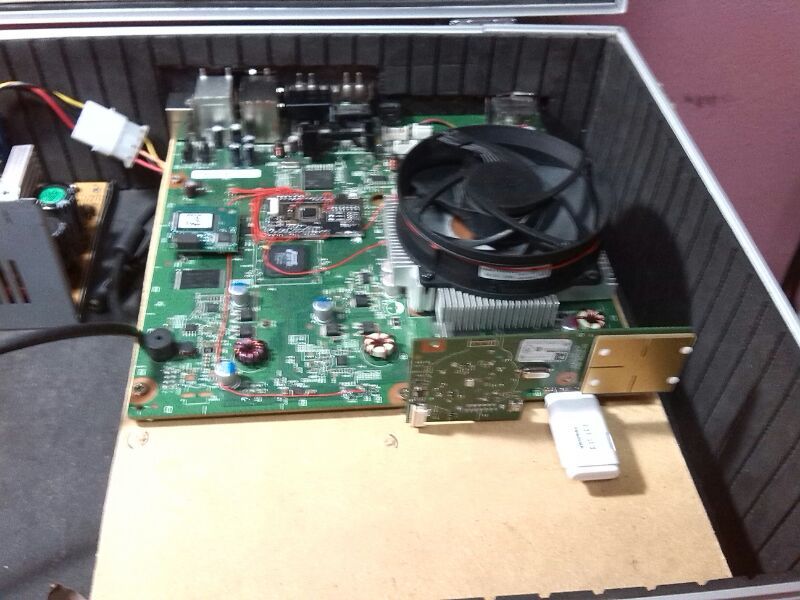

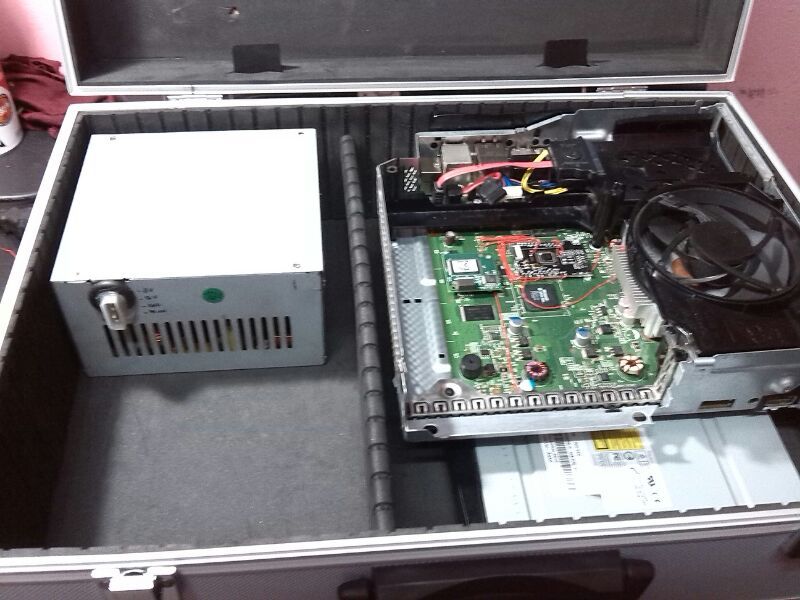

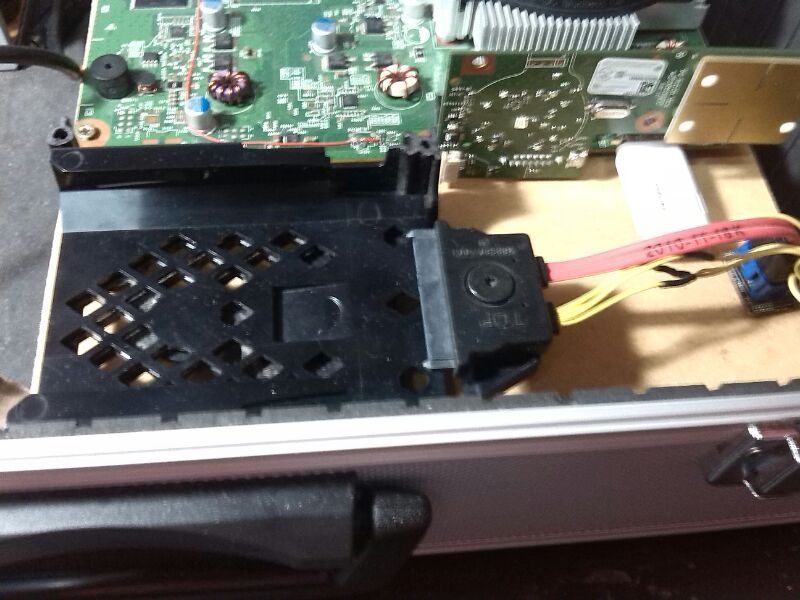

Aca empece a presentar las cosas

http://i1103.photobucket.com/albums/g46 ... fdbd3e.jpg


http://i1103.photobucket.com/albums/g46 ... 45dc82.jpg


http://i1103.photobucket.com/albums/g46 ... 14a1ee.jpg


http://i1103.photobucket.com/albums/g46 ... cb358b.jpg

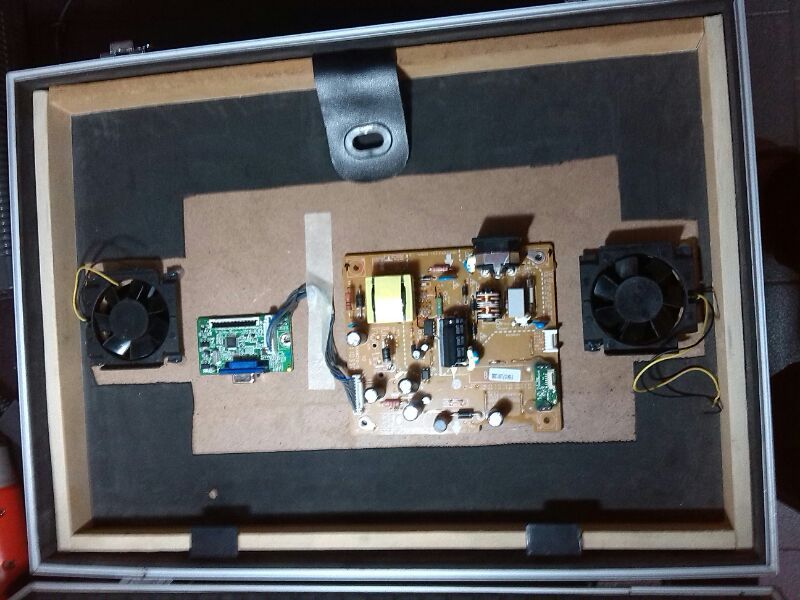

Bien hora de empezar a instalar el monitor ,en el cual me encontre con el ENORME problema de que no entraba en la tapa.......
Hice mal a la hora de comparlo ,tuvo que ser con fuente externa y este la tenia interna ......asi que tuve que hacer lo siguiente
Desarmar completamente el monitor,sacar la fuente, instalarla , refrigerar y armar un marco de madera que vaya interno para reforzar
por que si no me quedaba con la tapa en la mano.......

http://i1103.photobucket.com/albums/g46 ... 904b0c.jpg

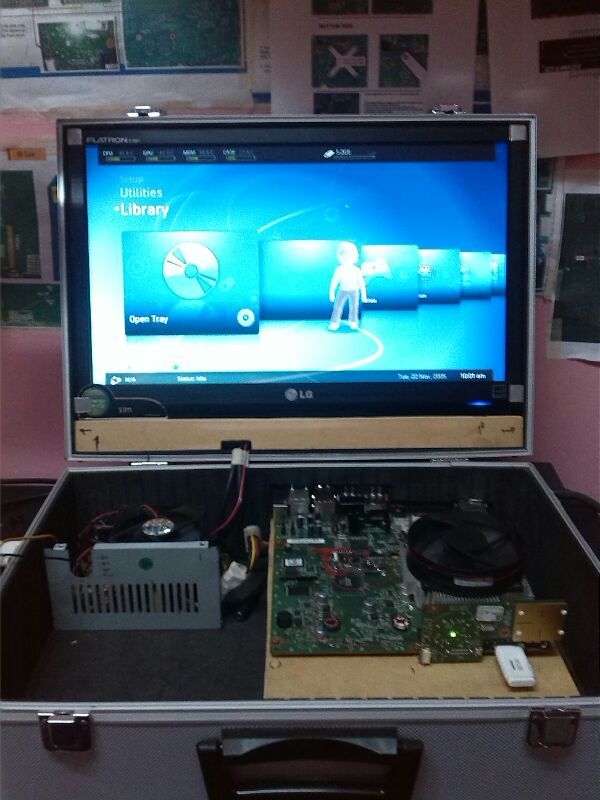

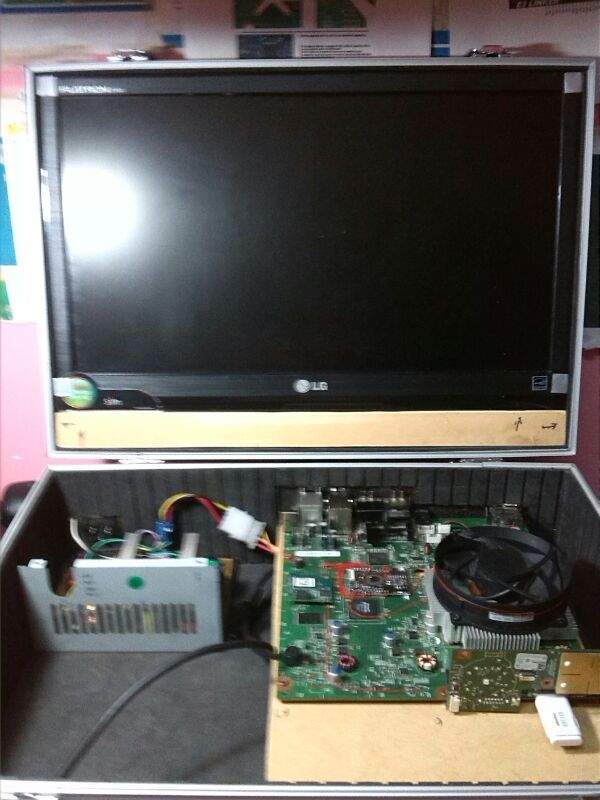

Aca testeando que todo funcione como corresponde

http://i1103.photobucket.com/albums/g46 ... 61fe5a.jpg

http://i1103.photobucket.com/albums/g46 ... bdc344.jpg

Para el video lo hice mediante VGA directo de la placa de la consola al monitor,lamentablemente no saque fotos del proceso pero use estos diagramas y el siguiente video

http://img.photobucket.com/albums/v285/ ... G_0040.jpg

Pin 1: (Red) - Red output
Pin 2: (Green) - Green output
Pin 3: (blue) - Blue output
Pin 5: (black) - H-sync Ground
Pins 6-8: (black) - Red, green, and blue grounds
Pin 10: (black) - V-sync ground
Pin 11: (Yellow) - Monitor_ID (sets video mode to VGA in xbox 360)
Pin 13: (orange) - H-sync
Pin 14: (purple) - V-sync


http://img.photobucket.com/albums/v285/ ... G_0039.jpg

Pins 2, 6, 10, 14, 18, 22, 26, 1, 5, 9, 13, 27 (black) - Ground (they're all connected to each other so it does not matter which ground pin you use.
Pin 4 (green) - Green output (VGA)
Pin 8 (blue) - Blue output (VGA)
Pin 12 (purple) - V-sync (VGA)
Pin 16 (white) - Left (Audio)
Pin 20 (yellow) - VGA Mode select (hook to VGA Pin 11, Monitor_ID)
Pin 3 (Red) - Red (VGA)
Pin 11 (orange) - H-sync (VGA)
Pin 15 (Red) - Right (audio)

http://www.youtube.com/watch?v=eXt0BIBBRz0&feature=channel_video_title

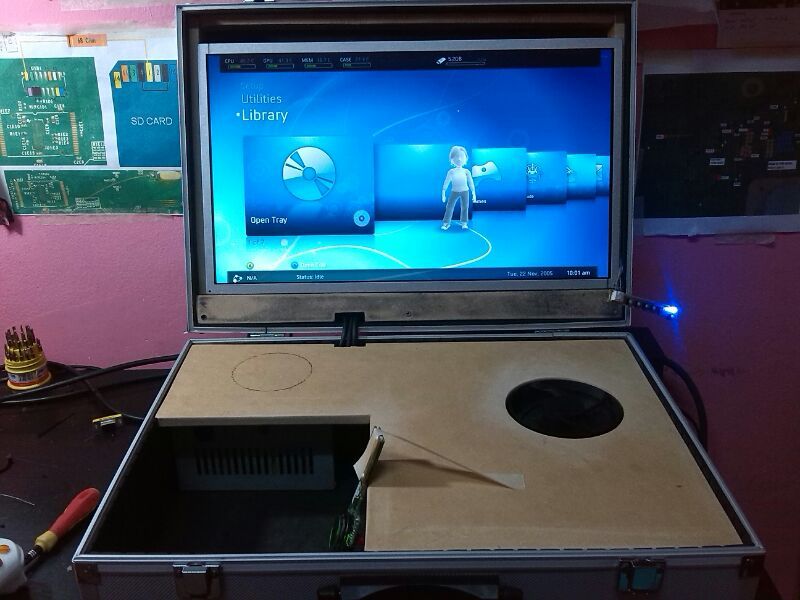

Aca ya preparando la tapa superior

http://i1103.photobucket.com/albums/g46 ... 751598.jpg

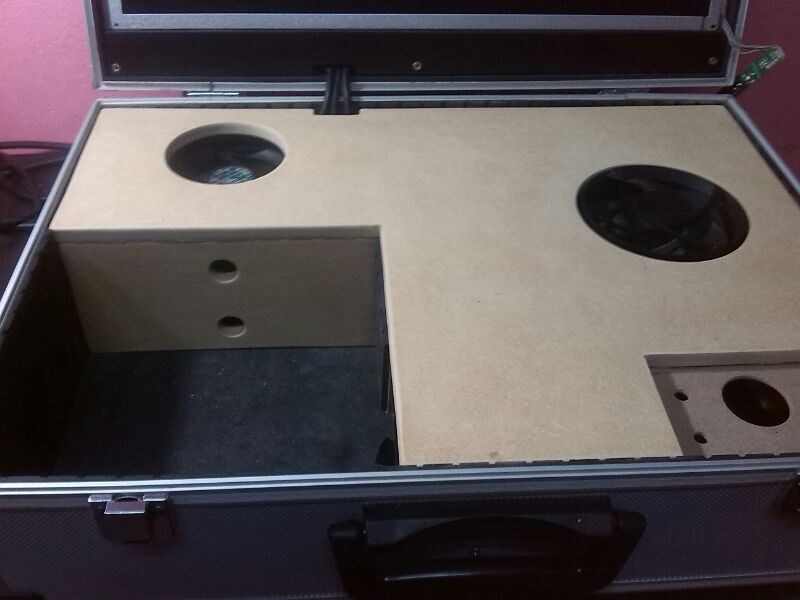

Aca ya hecho el agujero para la fuente y preparada la madera para el "panel de control"

http://i1103.photobucket.com/albums/g46 ... efb942.jpg

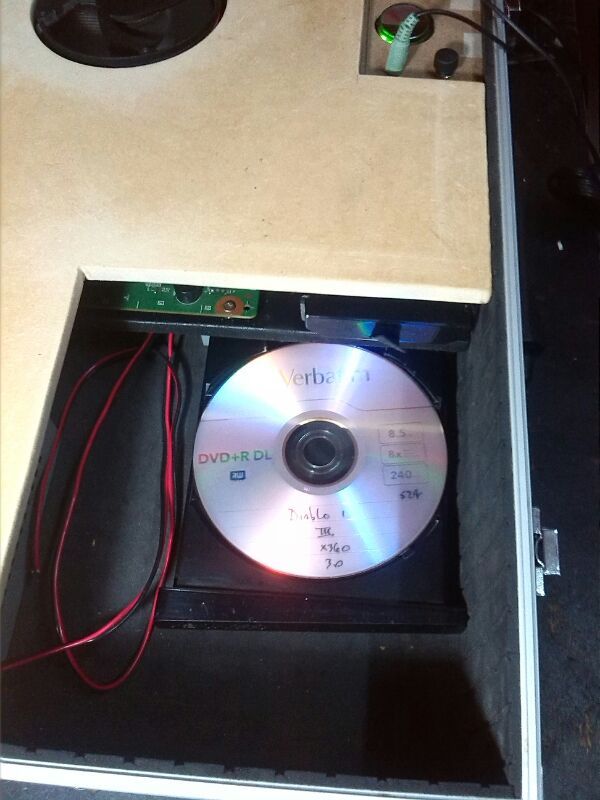

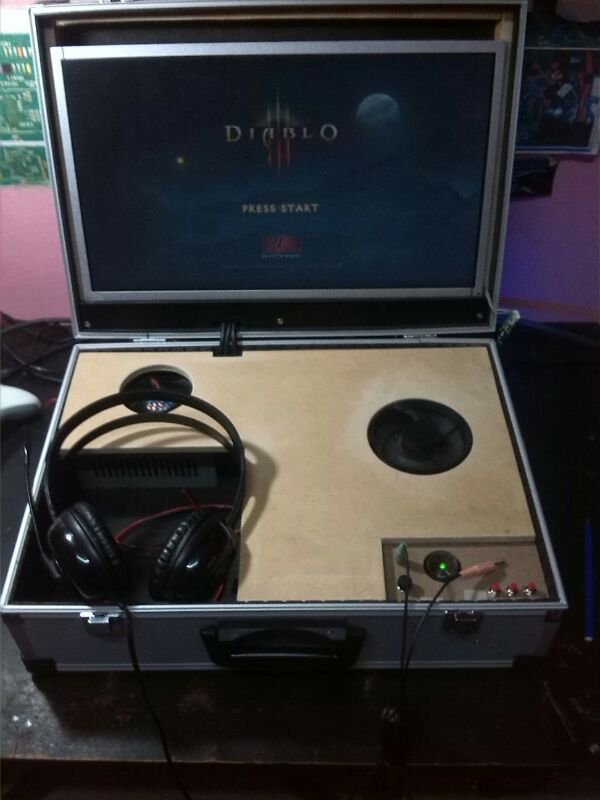

Testeando el panel de control ,otra cosa que no a la cual no saque fotos es a la preparacion de la parte de audio y la preparacion de la placa ROL
Lo que hice fue desarmar un juego de parlantes ,sacarle la parte amplificadora de los mismos ,extender el potenciometro para el control de volumen y la ficha hembra para los auriculares ,la placa ROL lo que hice fue sacar la ficha que va a la placa con la estacion de soldado y extenderla mediante cables ,con la placa WIFI lo mismo ,esto maso menos se ve en una foto mas adelante

http://i1103.photobucket.com/albums/g46 ... 9117f4.jpg

http://i1103.photobucket.com/albums/g46 ... c4d0ff.jpg

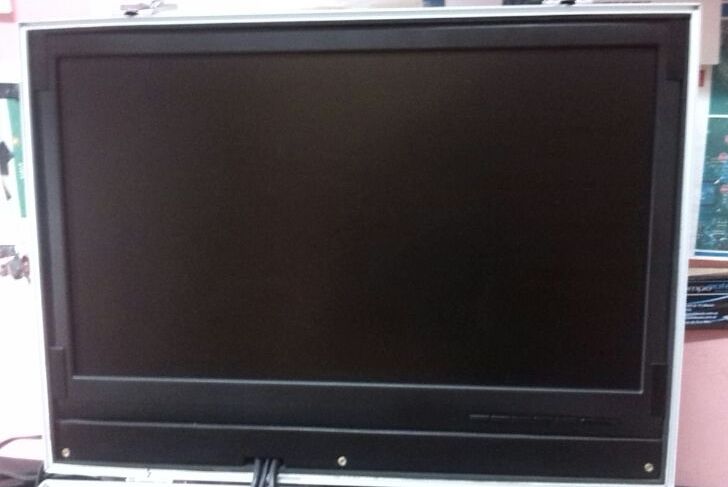

Marco Pintado ,monitor instalado

http://i1103.photobucket.com/albums/g46 ... dbb637.jpg

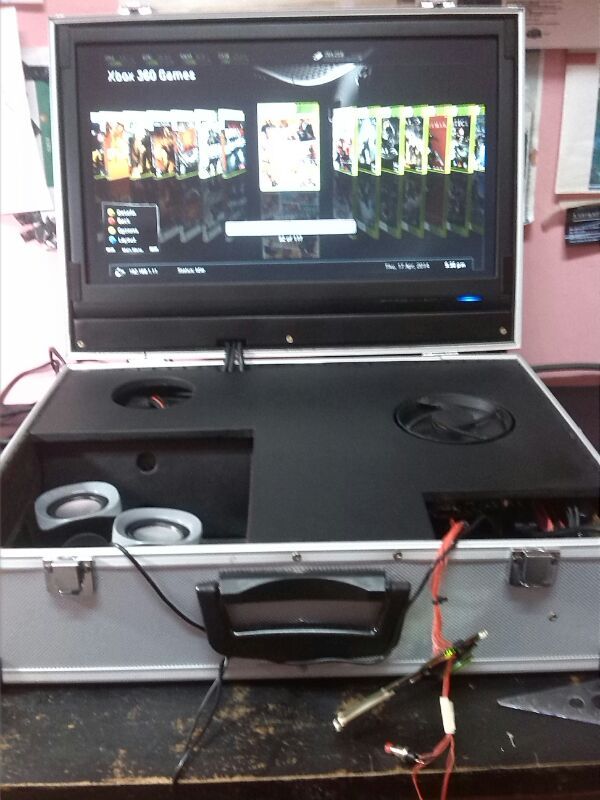

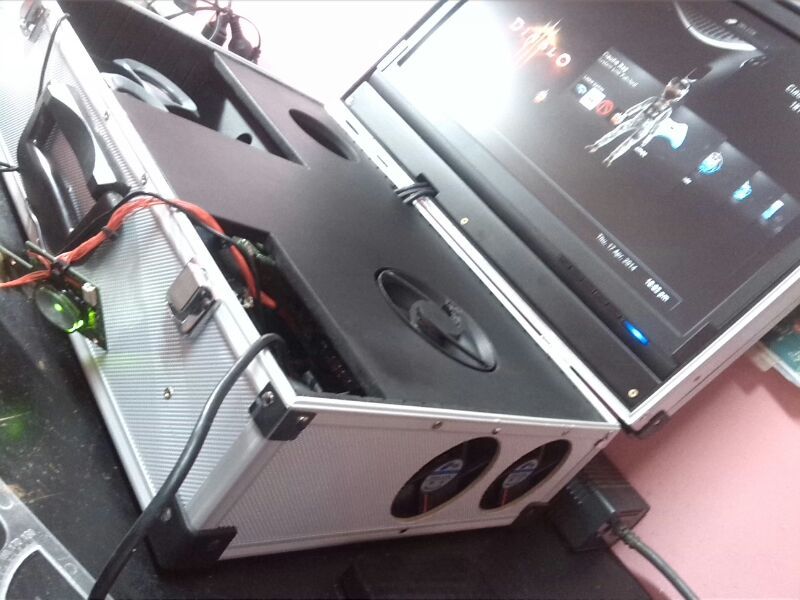

Tapa en proceso de pintado y armado ,aca se ve lo que dije de la placa ROL "extendida" ,otra cosa que me olvide de mencionar antes
2 Coolers de 8x8 del lado de la placa de la consola

http://i1103.photobucket.com/albums/g46 ... 998882.jpg

http://i1103.photobucket.com/albums/g46 ... 475640.jpg

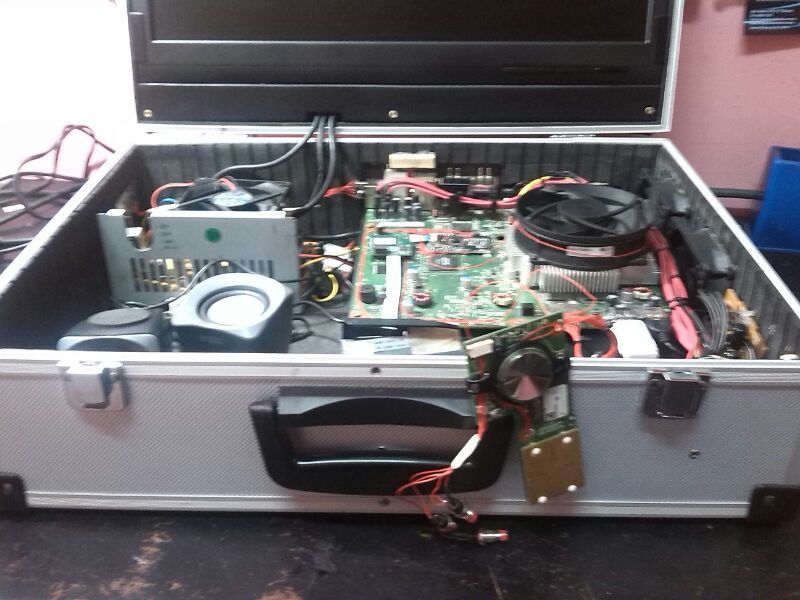

La foto previa al ensamblado final ,lastima que salio tan MAL

http://i1103.photobucket.com/albums/g46 ... bc25ed.jpg

Con la tapa puesta ,armado del panel fijado el cooler de la fuente ,parlantes y atornillado al maletin

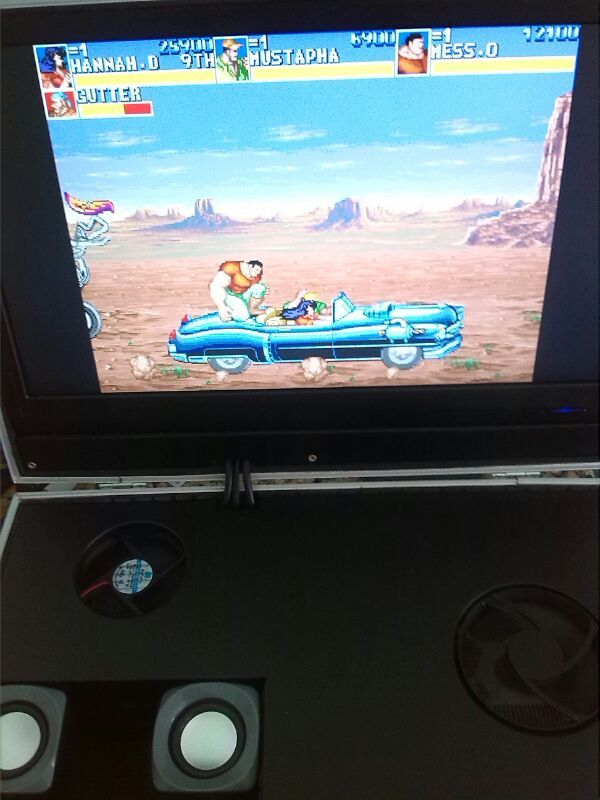

Testeando nand retail

http://i1103.photobucket.com/albums/g46 ... d3f704.jpg

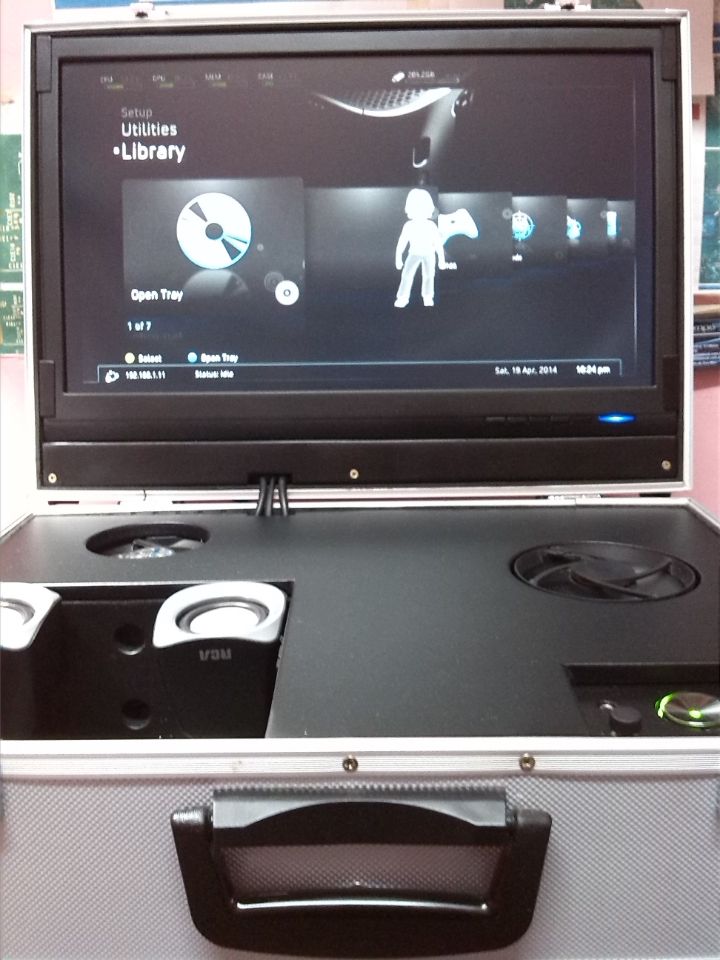

Nand RGH

http://i1103.photobucket.com/albums/g46 ... b291ef.jpg

http://i1103.photobucket.com/albums/g46 ... 369d5e.jpg

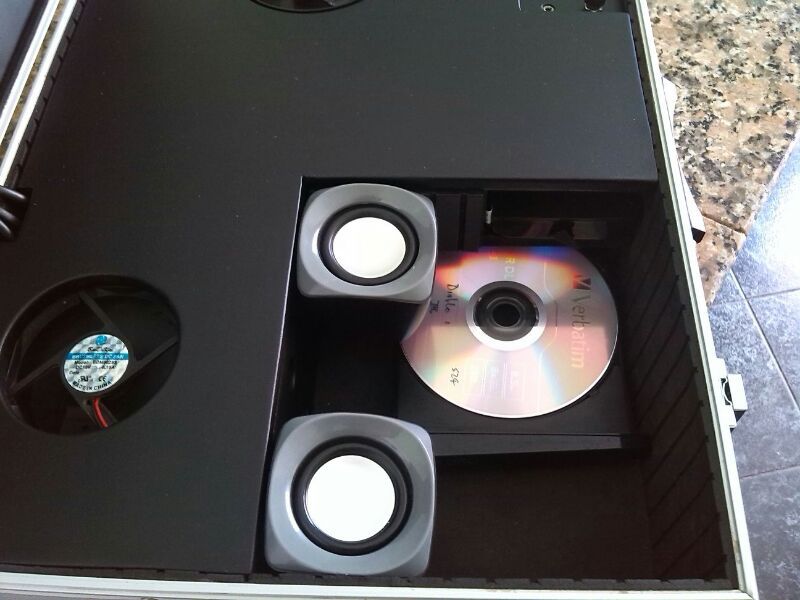

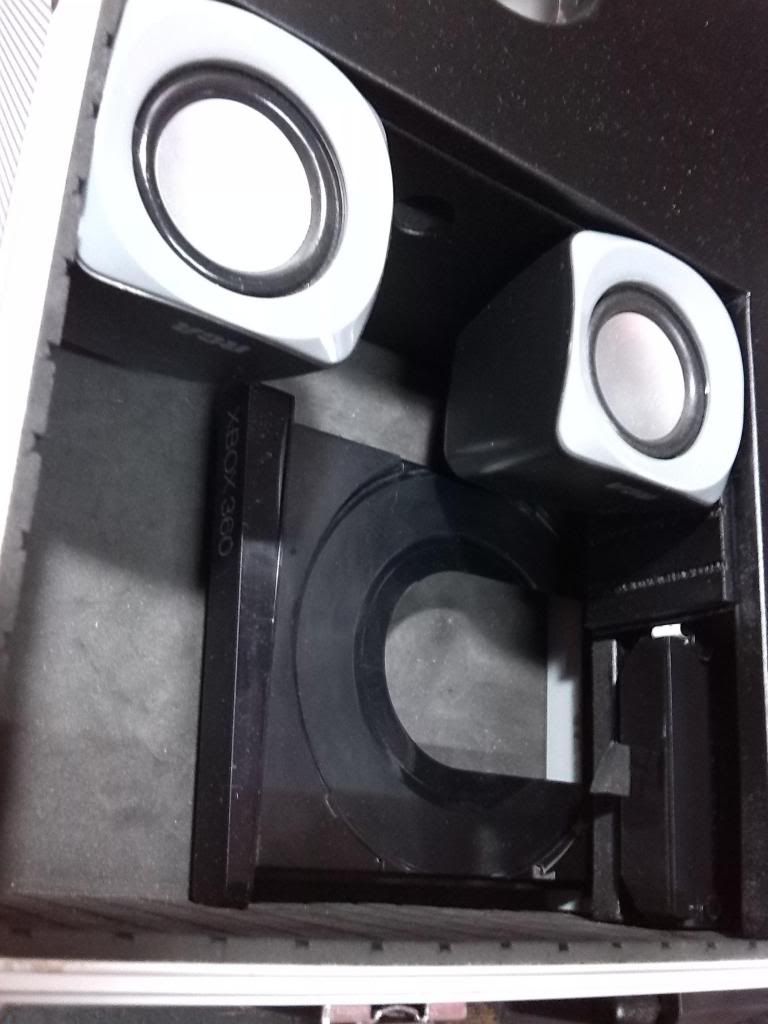

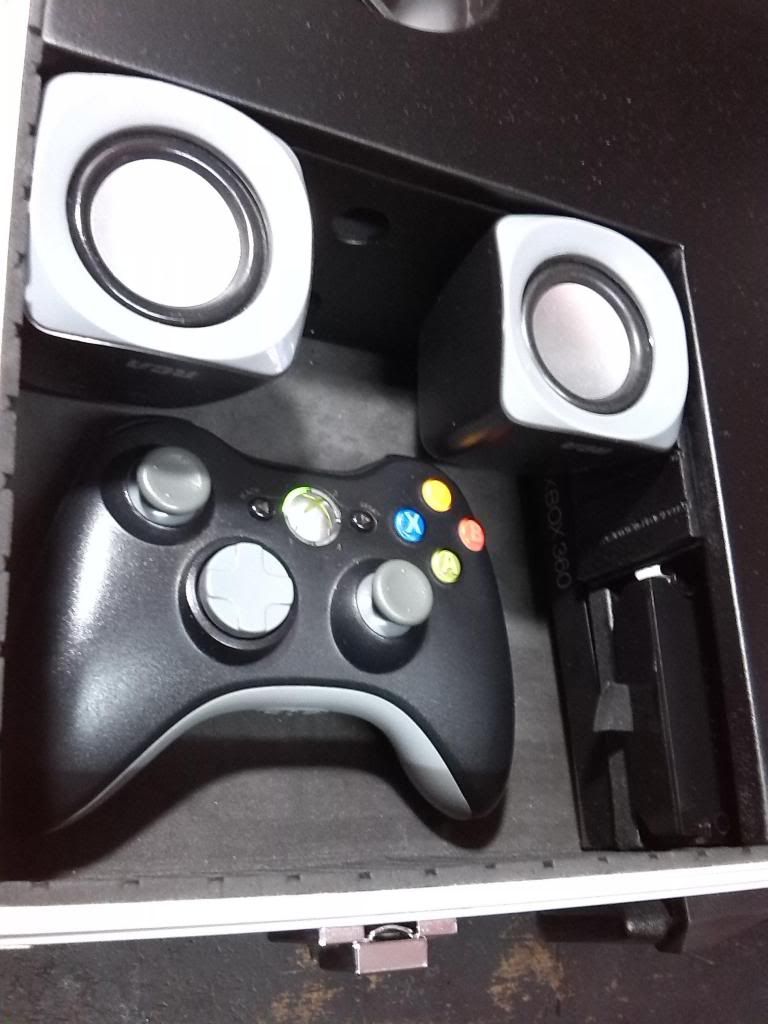

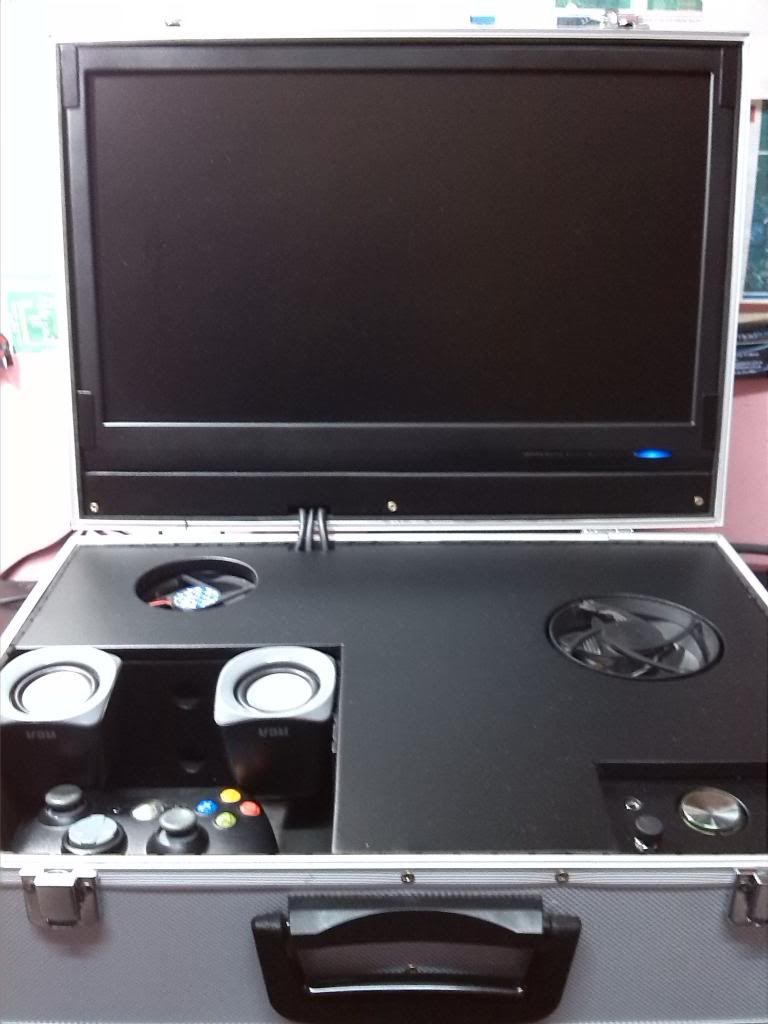

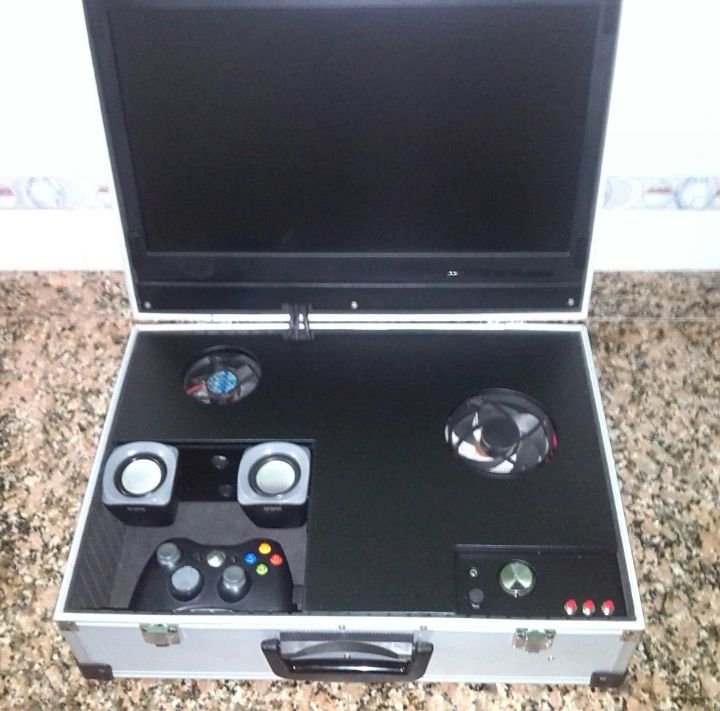

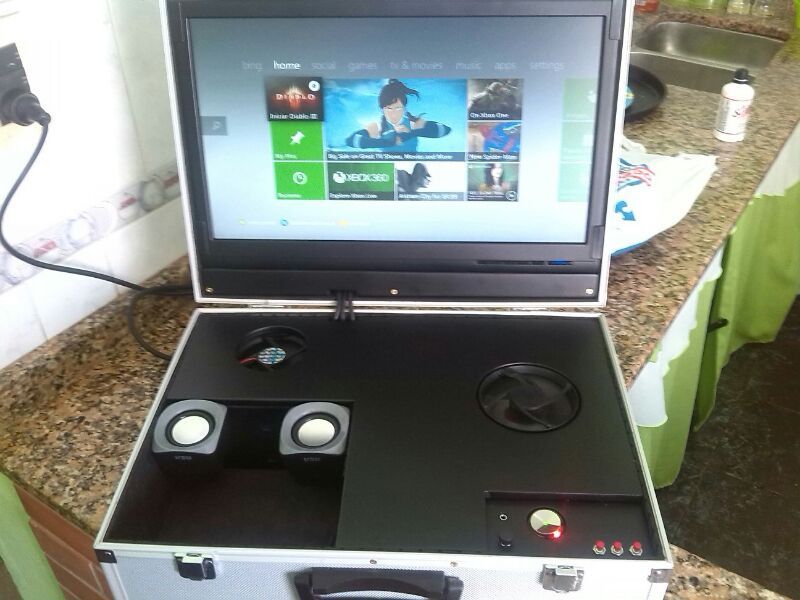

TERMINADO POR FIN !!!!!

http://i1103.photobucket.com/albums/g46 ... a37e71.jpg

http://i1103.photobucket.com/albums/g46 ... 4c2e8b.jpg

http://i1103.photobucket.com/albums/g46 ... 1d86d9.jpg

http://i1103.photobucket.com/albums/g46 ... d35eef.jpg

http://i1103.photobucket.com/albums/g46 ... 9ba2fe.jpg

http://i1103.photobucket.com/albums/g46 ... 1ede12.jpg

Video de mala calidad.......jaja

https://www.youtube.com/watch?v=wL7X9Tmqjhk

-Aproximadamente 20 dias de trabajo
-Xbox 360 slim ,placa trinity con kit dual nand Squirt
-Monitor LG 1941S con fuente interna
-Fuente PC 500w

Espero que guste y cualquier cosa pregunten
Cojonudo, solo falta montar unas placas solares, algún generador eólico, una dinamo con unos pedales y xbox portátil XD
Fuera de bromas, muy currado por integrar fuente y monitor, llegar enchufar un solo cable a la red y jugar.
Gracias por el aporte [oki]
Vaya pedazo de currada, si yo tueviera tiempo...

Un 10! y enhorabuena por el acabado final. [oki]
Gracias por los comentarios XD
WoW!!!! valla esfuerzo q le debes haber metido a este pequeño proyecto :O
deberias ahcer por docena y vender seguro q sacas unos cuantos pavos :D
yo quiero uno >-<
Impresionante! Muy muy bueno!
Opción para el futuro? Por cuánto te salió el monitor? y el maletín?
The-Mono escribió:WoW!!!! valla esfuerzo q le debes haber metido a este pequeño proyecto :O
deberias ahcer por docena y vender seguro q sacas unos cuantos pavos :D
yo quiero uno >-<


No creo que haga por ahora otro mas ,se sufrio mucho con este

dfd82 escribió:Impresionante! Muy muy bueno!
Opción para el futuro? Por cuánto te salió el monitor? y el maletín?


Aprox unos 150 usd gaste en solamente eso .
Opcion para el futuro? no entendi eso XD
que currada, si señor. Te salió incluso mejor que el del video. Es increible la imaginación que tienen algunas personas. Me ha gustado tanto que me estoy pensando hacerme uno yo jajaja. Por cierto, el monitor es a full hd? me fijé que utilizaste un conector vga.

Enhorabuena, ahora a jugar donde haya un enchufe jajaja
qué ganas me han entrado de hacer esto. Voy a buscar piezas baratas.. a ver si hay suerte
609125 escribió:que currada, si señor. Te salió incluso mejor que el del video. Es increible la imaginación que tienen algunas personas. Me ha gustado tanto que me estoy pensando hacerme uno yo jajaja. Por cierto, el monitor es a full hd? me fijé que utilizaste un conector vga.

Enhorabuena, ahora a jugar donde haya un enchufe jajaja


gracias ,no es full hd lamentablemente,estaria bueno si se animan a hacer algo asi

dfd82 escribió:qué ganas me han entrado de hacer esto. Voy a buscar piezas baratas.. a ver si hay suerte


Gracias y lo mas complicado es conseguir las cosas baratas por lo menos de donde soy yo (Argentina)
Me encantan estas cosas, cuantas veces he pensado en hacer algo parecido, pero me da que no tengo paciencia para hacerlo.

Enhorabuena por el trabajo!! [oki]
Me encanta como quedo todo el conjunto.

Que tal va de temperaturas?

Por ponerte una pega, lo único que no me convence son los altavoces que quedan "poco" integrados luego de todo el curro que tiene al quedar todo unificado en el maletín. Pero lo dicho un curro excelente.

Un saludo.
Ole tus cojones, compañero!

Pero... seguro que es "portátil"? [+risas]

Por encima de todo, la satisfacción de hacer algo uno mismo (y que funcione) no tiene precio.
