Tutorial cambiar lente KES-410ACA PS3

Este artículo está en construcción.

Por esta razón, seguramente habrá lagunas en el contenido o en el formato. Por favor, antes de cambiar el contenido, consulta la página de discusión del artículo.

Tutorial cambiar lentes KES-410ACA sola y bloque entero de una videoconsola PlayStation 3

                           PARTE 2

Herramientas necesarias

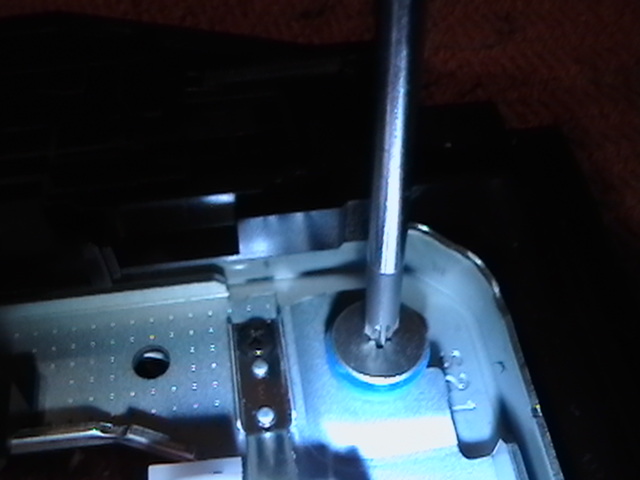

• Un destornillador TORX 10 de punta hueca.

• Un destornillador PH0 de estrella.

• Un destornillador plano muy fino (de relojero en caso de no tener a mano el que yo he utilizado para este tutorial).

Proceso

Procedemos a desmontar la consola siguiendo los pasos de la 1º parte, partir del punto 1 hasta el punto 4 y tener a la vista el lector de la consola.

                     CAMBIO DE LENTE BLOQUE ENTERO

3-1º Desconectamos la faja del lector y el conector de alimentación como se explica en el punto 1-1 y en 1-2 de la parte 1 del tutorial, extraemos el lector de la consola y le damos la vuelta.

3-2º Como se puede apreciar en la imagen anterior el lector es distinto a los lectores que llevan la lente KEM-400AAA, procederemos primero a quitar la pegatina blanca que cubre el conector donde va la faja que conecta el lector con la placa de la consola, una vez retirada con el destornillador plano y con mucho cuidado abrimos la pestaña y retiramos la faja del lector.

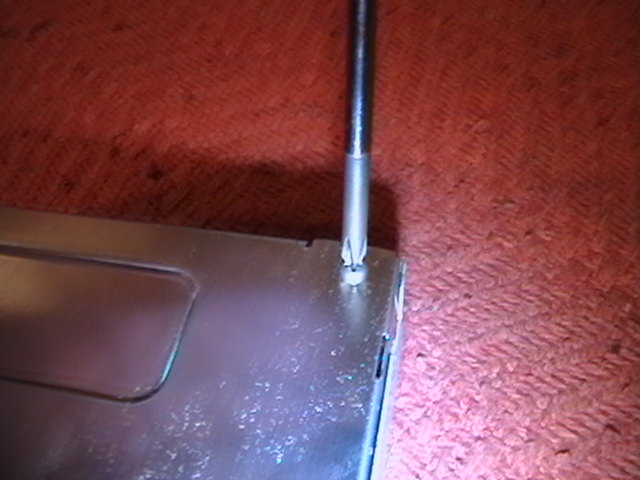

3-3º Retiramos los dos tornillos de la parte delantera del lector y los dos que están en la parte de atrás.

3-4º Retiramos el cable de alimentación del lector.

3-5º Retiramos la chapa superior levantándola desde atrás hacia delante, damos la vuelta al lector y retiramos la chapa de la parte inferior del lector.

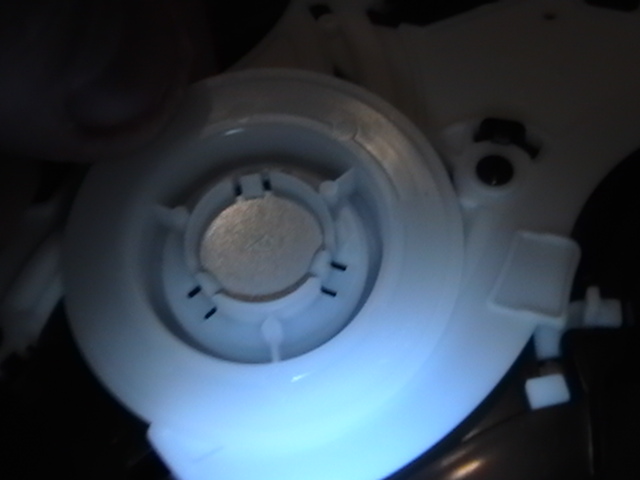

3-6º Damos la vuelta al lector, retiramos el iman que sujeta los discos y quitamos los tres tornillos que sujetan la parte superior del mecanismo del lector(en los lectores con lente KES-410ACA solo llevan tres tornillos de sujeción y no cinco como llevan los lectores con lente KEM-400AAA).

3-7º Antes de levantar la parte superior del mecanismo del lector liberaremos dos pestañas que trae el lector y sujetan la parte superior al resto del mecanismo del lector, procedemos a quitar la parte superior del mecanismo del lector.

3-8º Damos la vuelta al lector y quitamos los dos tornillos que quedan sujetando la placa del lector(en los lectores con lente KES-410ACA no es necesario sujetar las dos piezas que llevan los lectores con lente KEM-400AAA mencionadas en la 1º parte del tutorial, en el paso 1-19).

3-9º Levantamos con cuidado la pestaña del conector de la lente y sacamos la faja, en este modelo de lector solo lleva dos fajas mas que entran a presión, tiramos con cuidado de la faja y las sacamos de sus conectores y por ultimo sacamos la placa del lector.

3-10º Quitamos el papel adhesivo que sujeta la faja que conecta con el bloque de la lente y lo despegamos.

3-11º Procedemos a quitar los cuatro tornillos del bloque de la lente y la extraemos levantando la parte de atrás y sacando el bloque entero.

3-12º Quitamos las gomas amortiguadoras del bloque viejo y las ponemos en el bloque nuevo en caso de que el bloque nuevo no las traiga(saltar este paso si el bloque nuevo trae las gomas amortiguadoras).

3-13º Con mucho cuidado levantaremos la pestaña del conector de la lente y extraemos la faja de la lente para ponerla en el bloque nuevo(aquí extremaremos la precauciones ya que la pestaña es muy frágil podríamos partirla).

3-14º Metemos el bloque nuevo con cuidado de no pillar la faja del bloque de la lente, metemos primero la parte donde va el rotor de discos hacia delante y la colocamos en su sitio, por ultimo ponemos los cuatro tornillos que lo sujetan al lector.

3-15º Pegamos el papel adhesivo que sujetaba la faja del bloque al lector, colocamos la placa del lector en su sitio teniendo cuidado de no pillar la faja del bloque y la faja lateral y ponemos dos de los tornillos que sujetan la placa del lector.

3-16º Colocamos la faja lateral y la faja del bloque de la lente metiéndolas en sus respectivos conectores a presión.

3-17º Colocamos la faja del lector en la placa metiendo la faja en el conector hasta la raya y cerrando la pestaña con cuidado.

3-18º Metemos la faja con cuidado en el conector hasta el fondo y cerramos con mucho cuidado la pestaña del conector.

Las lentes KES-410ACA tienen un pequeño problema que podría presentarse a la hora de conectar la faja y es que algunos de los contactos de la faja no hagan contacto con el conector lo que se provocaría que los diodos laser de la lente se enciendan a la hora de insertar el disco, para solucionar este problema presionamos con cuidado la pestaña hacia adentro del conector usando la uña y asegurándonos que queda bien metida.

3-19º Procedemos a colocar la parte superior del mecanismo del lector, nos aseguraremos de cerrar correctamente la parte superior, ponemos el iman que sujeta los discos y colocaremos los tres tornillos que sujetan la parte superior del lector.

3-20º Colocamos el chasis de la parte de abajo metiéndolo de atrás hacia delante metiéndolo en dos pestañas que tiene el lector en la parte trasera.

3-21º Colocamos el chasis superior metiéndolo hacia atrás y abajo asegurándonos de que entra en las pestañas laterales del chasis y en las traseras.

3-22º Colocamos los dos tornillos frontales apretando el chasis hacia adentro para poder colocarlos, colocamos los dos de atrás y conectamos el cable de alimentación del lector.

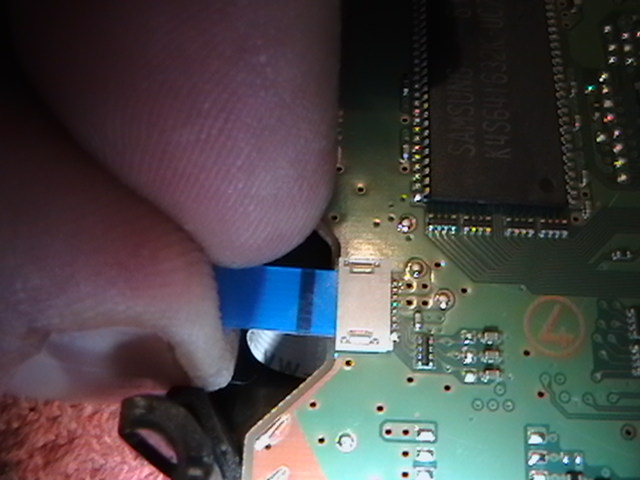

3-23º Metemos con cuidado la faja que conecta el lector con la placa de la PS3 hasta la raya negra y cerramos la pestaña, procederemos a conectar la faja del lector al conector de la placa de la PS3 de la misma manera.

3-24º Colocamos el lector en su sitio y conectamos el cable de alimentación del lector.

3-25º Comprobaremos que lee bien los discos; si los lee correctamente procedemos a cerrar la consola.

                    CAMBIO DE LENTE SOLAMENTE

Terminada la mitad de la 2º parte en breve hare la parte que falta.
