Tutorial cambio de lente KEM-450AAA/DAA

En este tutorial se explicara como cambiar la lente o el bloque en los modelos de PS3 Slim que llevan las lentes KEM-450AAA/DAA.

Herramientas necesarias

• Un destornillador TORX 10 de punta hueca.

• Un destornillador PH0 de estrella.

• Un destornillador plano muy fino (de relojero en caso de no tener a mano el que yo he utilizado para este tutorial).

Proceso

1º Empezaremos por desmontar la tapa superior de la PS3 Slim retirando las fundas de plastico y de goma que tapan los 7 tornillos de estrella y 3 tornillos Torx que la sujetan.

2º Retiramos la tapa superior y veremos el lector a la derecha.

3º La primera parte que hay que desmontar es la fuente de alimentacion situada en la parte trasera de la consola, empezamos por retirar los tornillos de estrella que la sujetan.

4º Desconectamos el cable de 220 Voltios de la fuente de alimentacion (apretar la pestaña de bloqueo y tirar hacia arriba).

5º Despues desconectamos el cable de alimentacion de bajo voltaje que va a la placa de la consola.

6º Retiramos la fuente de alimentacion levantandola hacia arriba.

7º Una vez retirada la fuente procedemos a quitar la botonera de encendido frontal con cuidado ya que va unida por una faja de conexion delgada y podria soltarse al extraer la botonera.

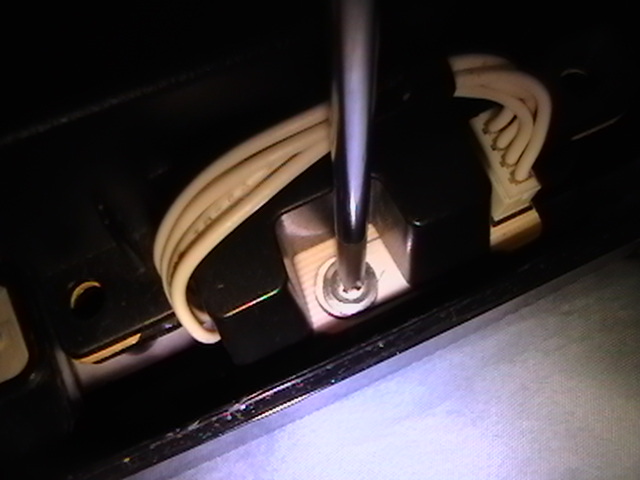

8º Nos vamos a la parte trasera del lector (donde estaba la fuente) y retiramos el tornillo negro que sujeta la parte trasera del lector.

9º Desconectamos la faja de datos del lector abriendo con cuidado la pestaña del conector y el cable de alimentacion del mismo.

10º Extraemos con cuidado el lector de la consola y lo ponenos sobre una superficie plana para trabajar con el.

11º Veremos 3 tornillos grandes en la parte superior del lector, los retiramos con el destornillador.

12º Tiramos ligeramente de la faja de datos ya que tendremos que romper la espuma que sujeta parcialmente la faja de datos para poder despues retirar la tapa superior del lector.

13º Volteamos el lector para empezar a desmontarlo por la parte de abajo.

14º Retiramos los tornillos de la chapa metalica inferior.

15º Retiramos la cinta negra pegada que une las chapas inferior y superior.

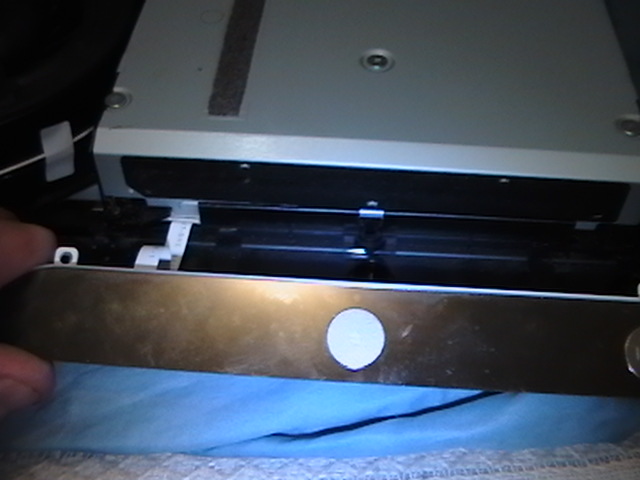

16º Hacemos un poco de palanca y retiramos la chapa inferior y tendremos a la vista la parte inferior del mecanismo y la controladora del lector.

17º Desconectamos las fajas de la controladora usando unas pinzas y con sumo cuidado tiramos de ellas para sacarlas menos la faja del lector.

18º Ahora volteamos de nuevo el lector y retiramos la tapa superior para tener acceso al mecanismo del lector.

19º Ahora tememos acceso a la parte superior del mecanismo, retiramos el tornillo que esta al lado derecha cerca de donde se insertan los discos.

20º Nos vamos a la parte trasera del lector y para extraer el mecanismo superior del mismos liberamos las pestañas de presion que lo sujetan al resto del mecanismo y procedemos a extraerlo tirando hacia arriba con cuidado.

21º Una vez retirada el mecanismo superior procedemos a desconectar la faja de la lente con sumo cuidado ya que la pestaña es muy fragil.

22º Volteamos de nuevo el lector para retirar la placa controladora del mismo, para ello liberamos la pestaña de presion que la sujeta al lector y procedemos a retirar la controladora.

23º Extraemos con cuidado junto con la controladora las fajas de datos de la misma y el cable de alimentacion por los huecos que hay en el chasis de plastico del lector.

Y ya tenemos el lector listo para empezar a desmontar el bloque de la lente.

Cambio del bloque de la lente

1º Volteamos el lector ya desmontado y vemos el bloque de la lente por la parte de abajo.

2º Retiramos los 4 tornillos que sujetan el bloque al lector (estos a diferencia de los modelos KEM-400AAA y KES-410ACA vienen en la parte de abajo del lector).

3º Levantamos con cuidado y extraemos el bloque del lector.

4º Retiramos los 4 topes de goma del bloque viejo que sirven para amortiguar y los colocamos en el bloque nuevo, una vez colocados deben quedar asi.

5º Colocamos el bloque nuevo metiendo los topes en los soportes de plastico del lector y montando los 4 tornillos que sujetan el bloque.

6º Una vez atornillado el bloque en su sitio colocamos la placa controladora en su sitio con cuidado para que las pestañas de presion la sujeten de nuevo y metiendo la faja de datos y el cable de alimentacion por los 2 agujeros del chasis de plastico del lector por donde iban metidos.

7º Colocamos las fajas de conexion de la controladora usando unas pinzas ya que son fragiles.

8º Conectamos la faja de la lente con cuidado, debemos apretar la faja hacia dentro con la uña, cerrar la pestaña con cuidado y apretarla ligeramente para que haga la presion correcta ya que la lente podria presentar fallos de conexion y no encenderse los laser de la misma.

9º Montamos la chapa de la parte de abajo y la atornillamos.

10º Conectamos el lector a la consola sin colocar la parte superior del mecanismo conectando la faja de datos y de alimentacion, encendemos la consola y ponemos el lector en modo de disco insertado moviendo la palanca blanca de la derecha; se pondra en marcha el mecanismo hasta la posicion de disco insertado, colocamos un Blu-Ray y el iman y comprobamos que lee correctamente.

11º Una vez comprobado que lee pulsamos Eject, apagamos la consola, desconectamos el lector y lo montamos todo invirtiendo lo pasos que hicimos para desmontarlo todo hasta cerrar la consola.
