Tutorial de instalacion del X-B.I.T.

05-12-2003. Tutorial Version 2.0
(Version original ENANON)
(Arreglos scenicos por CybBlade)

(Fotos sacadas de la web oficial de X-bit )


Yo solo se lo que hay escrito en el tutorial, por favor no mas mensajes privados ni mails preguntando, ya que no se nada de nuevas bios ni del nuevo X-bit. Usad los foros. gracias



IMPORTANTE:
Esta Guia es aplicable en parte solo a consolas V 1.1 - 1.2 - 1.3, ya que parece ser que en posteriores modelos da problemas y hay que hacer una soldadura alternativa. Cuando tengamos la informacion necesaria para su instalacion la añadiremos a la guia.

Paso 1: Reunion de materiales.

Vamos a necesitar dos destornilladores especiales que tiene forma de estrella con muchas puntas, algo asi como un asterisco (*), y un destornillador de estrella normal.

Los desatornilladores son un torx 20 para los tornillos de fuera y un torx 10 para los interiores, pueden ser dificiles de encontrar, asi que yo recomiendo una caja de esas que traen un destornillador con muchas cabezas diferentes, ahi suelen venir y en cualquier chino lo podreis encontrar.

1 cd grabable

1 bios

1 copia del evolution X (No pregunteis donde conseguirlo en este foro)

Paso 2: Abrimos la Xbox

El desemsablado de la Xbox es bastante sencillo, ya que no hará falta sacar la placa base para montar el chip. Las únicas herramientas que necesitaremos serán dos destornilladores Torx (10 y 20), los cuales pueden comprarse en cualquier ferretería. Aún así debemos mencionar aún así que por el mero hecho de abrir la consola queda invalidada su garantía

Antes de nada desconectad todos los cables, sobre todo el de alimentación y descargad vuestra electricidad estática tocando algo metálico (conductor) que esté tocando el suelo o conectado a tierra (la carcasa del PC por ejemplo si lo tenéis conectado con toma de tierra). Comencemos...


En primer lugar hay que darle la vuelta a la consola y localizar los seis tornillos. Éstos están ocultos tras los tacos de goma y dos de las pegatinas, los cuales tendremos que despegar parcialmente. Para esta operación es recomendable usar un secador de pelo, ya que al calentar las gomas y las pegatinas se pueden quitar y volver a pegar posteriormente con facilidad y sin que sufran ningún daño. Para levantar las patas de goma podemos ayudarnos también de un destornillador de punta plana o algo similar para hacer palanca



A continuación le damos de nuevo la vuelta a la consola y con cuidado quitamos la tapa superior. Quedará al descubierto el soporte con el disco duro y el lector de dvd, soporte que tendremos que quitar. Para ello primero debemos desenchufar y apartar el cable de alimentación del disco duro (estará un poco duro pero haciendo palanca de los dos lados del conector termina saliendo), y luego quitar los dos tornillos señalados en la imagen. Cuando levantemos el soporte debemos desconectar también el cable IDE y el conector amarillo de la placa base.




Y ya tenemos desmontado todo lo necesario. Para montarlo hay que hacer los pasos inversos, pero no pongáis los tornillos hasta comprobar que todo funciona tal y como queréis. Cuidado al poner de nuevo los tornillos del soporte porque es fácil que se caigan al intentar meterlos.

Debéis tener también cuidado de no tocar ningún componente de la fuente de alimentación ya que podríais sufrir una descarga eléctrica.



Vamos a trabajar en la zona marcada con una A y mas adelante con la zona marcada como C.

Paso 3: Instalando el X-bit.

Bien, hasta aqui la parte facil.

Lo primero que tenemos que hacer es quitar el "seguro" de chip.



Yo use un cutter para rayar un poco los lados y luego poder retirarlo sin problemas haciendo un poco de fuerza con la mano.

Ahora vamos a buscar la zona donde ira colocado el chip (Zona A ).



La zona marcada como "Spacer" es donde ira sujeto nuestro chip. Vereis que hay un tornillo, pues lo quitamos y lo guardamos en algun lado, ya que no lo volveremos a necesitar.

Antes de engancharlo a la placa base, seria buena idea ir poniendo los cables que van del chip hacia el interruptor exterior.



El cable amarillo se engancha en el lado marcado con una Y y el negro en el lado marcado con una B.

Bien, ya podemos poner el chip. Ponemos la arandela que trae el chip donde vamos a poner el tornillo (zona Space), ponemos el chip encima y lo atravesamos con el tornillo que trae el chip.



Ahora lo alineamos a ojo, y apretamos el tornillo, no mucho, que se pueda mover el chip de un lado a otro, pero que tampoco este suelto, que haga friccion con la placa.

Ahora movemos el chip con cuidado hasta que oigamos un ligero "click" indicandonos que los pines han entrado en su sitio.
Apretamos el tornillo y comprobamos que el chip no se mueve de su sitio.

Ahora tenemos el chip puesto en su sitio, perfectamente alineado y sujeto. Falta conectarlo al interruptor exterior.
Sacamos los cables por los agujeros de abajo de la chapa de metal como en la foto.



lo conectamos al interruptor, donde va la Y es el amarillo y donde va la B es el negro. Retiramos la proteccion de los interruptores.



Felicidades! ya esta el chip instalado. Ya nos ocuparemos luego de ponerlo en la carcasa, de momento, lo dejamos colgando.

Paso 4: Instalacion de BIOS en el chip.

Bueno, ahora teneis que bajar el programa para flashear (Instalar) la BIOS. Lo podeis encontrar Aqui.

Aqui vamos a tener un problemilla, ya que a dia de hoy, no funciona bien el programa con USB 2 y parece ser que con 1.1 tampoco (al menos a mi), asi que tocara buscar un ordenador "viejo" que tenga USB 1 y a ser posible un Sistema operativo que no sea XP. Los usuarios de Mac lo tenemos jodido.

Bueno, como la gente anda desesperada con el tema del flasheo via USB, voy a explicaros un truquillo para que podais hacerlo sin apenas problemas.

1- Abstenerse los que tengais un chipset NEC por que estos ultimos no funcionan.

2 - No hace falta ser USB versiones 1 / 2, deberia de funcionar en cualquier USB.

pues vamos al rollo:

Si eres poseeedor de un chipset NO "NEC" (eso si no conoces cual dispone la MB puedes verlo en el administrador de dispositivos) seguramente de una forma mas o menos rapida podras efectuar un flasheo con exito.

1 - deberas probar leer la flash (si eres afortunado de tenerlo ya programado) y si funciona, seguramente puedas formatearlo e instalarle la flash deseada(s) sin complicarte la vida leyendo esta guia.

2 - en caso de NO poder leer (si te da cualquier error) prueba cualquiera de los otros USB de la placa (por si hay suerte), si no...

/* EMPIEZA EL ROLLO */

3 - ... reinicia windows xp (porque nada mas lo he echo con este), entra en el BIOS y desactiva las caches "Interna/Externa".

4 - arranca el ordenador (tardara milenios, depende de lo que tengas cargado al iniciar, osea que se paciente...)

5 - una vez a iniciado el ordenador y estas ya en el gui de XP, espera un buen rato a que cese toda la actividad del disco duro (puede ser que el led no te lo indique o sea una luz muy tenue, asi que pega el oido al disco, tocalo con los dedos para saber que no tiene "actividad")

6 - una vez echo esto, conectas el USB al PC y el miniUSB al dongle del x.bit !!! IMPORTANTE, ESPERA UNOS MINUTOS !!! porque WXP tiene que detectar e instalar el driver HID y vincularlo... osea que tardara unos minutos (2 o 3) y es posible que saque varios cuadros de dialogo para indicarte que se esta instalando el hardware, espera hasta que ponga que se ha instalado el hardware correctamente.

7 - ahora, lo IMPORTANTE, es cargar el programa de programacion y "READ" una BIOS instalada (si no la hay, pues... nada, a saco-pako, a formatear). // Esto es para verificar que funciona bien.

8 - si ha funcionado y tienes la BIOS en el disco del PC, nada mas tinenes que comparala a la del chip, y esto se hace con verify y la misma BIOS volcada al disco.

9 - si dice que ha terminado con exito, vamos que cuadran al BIT, pues nada... ya podemos hacer el FORMAT, elegir el Banco a programar y el fichero de BIOS... y mucha PACIENCIA, PUESTO QUE ES LA MADRE DE LA CIENCIA, por que esto es un proceso muy lento y delicado.

A - En caso de no funcionar, pues SI, deberas de adquirir una tarjetita PCI de USB o una MB nueva como por ejemplo ASUS o GIGABYTE si no te quieres complicar la vida.

* Normalmente las tarjetitas de expansion de USB de la casa Conceptronic utiliza el chipset NEC, asi que no te sera valida, deberas decirle al "tendero" que te la abra y puedas ver el chipset utilizado... las que usan VIA suelen funcionar sin demas historias tal cual, sin tener que perder el tiempo ni tocar nada del BIOS del PC.

B - MB ASUS con chipset VIA para Athlon funciona perfectamente y supongo que en iPIV debe de funcionar idem; ECS ninguna de los 3 modelos de los que dispongo con chipset SIS funciona, aunque SI que funciona si sigues este tutorial 99% fiable y comprobado.

C - Mientras este en el proceso de grabacion o verificacion intenta no mover el raton y esperar. ya que si el programa pierde el foco te dara fallos al programar

pues ya esta, NO OLVIDES REINICIAR EL ORDENADOR NORMALMENTE y despues VOLVER A ACTIVAR las caches "interna/externa".

SI por un extraño casual no funcionara, siempre podemos recurrir a un viejo PC.

Ya tenemos nuestro anticuado P 233 con su flamante puerto USB y el programa en el ordenador. Conectamos el USB y el chip por medio del cable que venia con el chip.



Ahora ejecutamos el programa para flashear la BIOS.



Bien, lo primero que tenemos que hacer es darle al boton de connect. Si todo esta bien, se conectara sin problemas. En caso de que de fallo, revisar que los cables esten bien conectados y que los drivers de los USB esten bien (yo he tenido problemas con esto ultimo).

Una vez conectado, le damos al boton "Format" y elegimos que configuracion vamos a querer para poner nuestras BIOS. (en la imagen se selecciono la numero 6, para tener 4 sitios para meter BIOS de 256k y 2 de 512)



Yo he puesto la BIOS EvolutionX M7, ocupa 256k asi que elegi la configuracion 4.

Tardara un poco en formatear. Si teneis problemas formateando, es culpa del USB. Yo lo intente en mi AMD con USB 2 y windows XP y no lo consegui, pero parece ser que hay chipsets que no dan problemas con el programa a pesar de ser USB 2 y windows XP.

Bien, ya esta formateado, ahora elegimos que "hueco" queremos para poner la BIOS. pinchamos en el hueco que vayamos a usar.



Y le damos a "Write". Nos saldra una ventana para que busquemos la BIOS, vamos donde la tengamos guardada, la seleccionamos y se empezara a grabar. repetimos el proceso hasta llenar los bancos que queramos pinchando antes en el banco y luego en el boton write

Mientras, nos podemos fijar que donde estamos metiendo la BIOS pone algo como: BIOS 5 256k. Tendremos que recordar ese 5 que pone. Esto es para configurar los interruptores para elegir que BIOS queremos usar.



En este caso habria que poner los interruptores de la siguiente forma: 1 = Off 2 = Off 3= On 4 = Off

Ahora os pongo una tabla con las configuraciones:

Bios 01 OFF OFF OFF OFF

Bios 02 ON OFF OFF OFF

Bios 03 OFF ON OFF OFF

Bios 04 ON ON OFF OFF

Bios 05 OFF OFF ON OFF

Bios 06 ON OFF ON OFF

Como vereis, el ultimo interruptor siempre esta OFF, es por que es el interruptor que activa el Stealth Mode, que desactiva completamente el chip, ideal para jugar por Live! y evitarnos un baneo. (ya hablaremos de como poner el Stealth Mode de otra forma)

Bien, ya acabo de flashear la BIOS, pulsamos disconect y desenganchamos el USB del Chip. Configuramos los interruptores para ejecutar la BIOS que hemos puesto.

Y de momento, hasta aqui con el chip. Pasemos a grabar el primer CD-RW.

Las BIOS que he probado por el momento y han funcionado correctamente son:

* X2_4977 de 512K (la que me traia puesta)... los IGR en algunos juegos me colgaban la caja porno.

* X2_4978.03 de 1MB y los IGR parece que funcionan bien, de echo eso indica el "manual".

* EvoX EjectFix M7 de 1MB idem, y parece que arranca de F, aun tengo que verificarlo por falta de tiempo.

a ver si instalo la ultima de X2 y compruebo que tal pirula la cosa, por que parece ser que an arreglado varias cosas.


/* EDITADO */

BIOS:

* EvoX EjectFix M7 de 1MB, funciona perfectamente con X.Bit, incluso solventa los tipicos fallos de IGR, parece ser que se comportan mejor los programas Oficiales

* X2_4979.xx no testeada completamente, el primer fallo que le veo que busca cualquier cosa en DVD y luego en C, no busca nada en F :/ hasta que no sea posible modificarla en plan rapido con xbtool paso de perder el tiempo con las BIOS de X2

Dashboards:

* NeXgen 0.95 - FTP Server funciona perfectamente, asi como el Navegador web y las multiples utilidades hombrew.

Me da problemas con mi backup de Project Gotham desde el disco duro, y tambien el DVD original, se cuelga aleatroriamente.

* EvolutionX 3921 - continuo utilizando este, puesto que es lo mas compatible actualmente. funciona todo OK.

* Avalaunch 0.48 - no lo he trasteado demasiado... para algunos el mejor, para otros EvolutionX.

NOTA: Para flashear el chip NO es necesario que este conectado a la consola, vale con enchufarlo al USB y ya esta, yo lo flashee teniendolo encima de la mesa. Eso si, los cables amarillo y negro tienen que estar conectados.

Paso 5: Instalar y configurar el Dashboard.

El dashboard es como un mini Sistema Operativo que nos dejara hacer cosas variadas con la X box.

Aqui teneis un tutorial fantastico hecho por nuestro amigo cybblade.

Paso 6: Acabando la faena.

Bien, ahora vamos a nuestra X, y la encendemos. Abrimos el lector y metemos el CD con el Evo. SI todo va bien, saltara la pantalla del Evo y habremos acabado la instalacion del chip.



Si no nos salta el menu del dash nuevo, es que algo falla. Revisamos las conexiones del chip y nos aseguramos de que esta bien alineado. Mucha gente tiene problemas con el punto D0, se puede arreglar agrandandolo un poco y con cuidado con un alfiler. Si aun asi no hace bien contacto, me temo que tendremos que recurrir a la soldadura.

Si aun asi no sale, puede ser problema del CD, que es lo que me ha pasado a mi. Lo que he hecho ha sido bajar una ISO del evo, y quemarlo con el Nero, en vez de volcarlo a mano como habia hecho antes. Aqui me pasa algo raro, ya que el CD no me lo lee el PC pero si la X...

Aseguraros de tener bien los interruptores del chip y que el Stealth mode esta apagado.

Una vez hecho todo esto, ya podemos cerrar la Xbox y adentrarnos en el mundo de la Scene.


Bueno hasta aqui mi tutorial, espero que le venga bien a alguien. Ya sabeis que colaboraciones, correciones y demas, son bienvenidos. A medida que vaya descubriendo cosas (me ha llegado el chip hace unas horas) las ire poniendo en el tutorial.

Gracias a Juanele, KailKatarn y a Grunty por responder mis preguntas, y a rlogin por colaborar en la guia con el truqui para el USB y las Bios.

Gracias a divineo por enviar un sample del xbit.


Saludos a todos y a disfrutar!

grazie...

salu2

Ahora falta un manual actualizado de todo lo que sigue, por que ahora no tengo ni idea de como hacer pa ver mis DVDs en NTSC

Bueeno, como la gente anda desesperada con el tema del flasheo vía USB, voy a explicaros un truquillo para que podáis hacerlo sin apenas problemas.

1- Abstenerse los que tengáis un chipset NEC por que estos últimos no funcionan.

2 - No hace falta ser USB versiones 1 / 2, debería de funcionar en cualquier USB.

pues vamos al rollo:

Si eres poseedor de un chipset NO "NEC" (eso si no conoces cual dispone la MB puedes verlo en el administrador de dispositivos) seguramente de una forma mas o menos rápida podrás efectuar un flasheo con éxito.

1 - deberás probar leer la flash (si eres afortunado de tenerlo ya programado) y si funciona, seguramente puedas formatearlo e instalarle la flash deseada(s) sin complicarte la vida leyendo esta guía.

2 - en caso de NO poder leer (error de lo que sea) prueba cualquiera de los otros USB (por si hay suerte), si no...


/* EMPIEZA EL ROLLO */


3 - ... reinicia windowsxp (porque nada mas lo he echo con este), entra en el BIOS y desactiva las caches "Interna/Externa".

4 - arranca el ordenador (tardara milenios, depende de lo que tengas cargado al iniciar, ósea que se paciente...)

5 - una vez a iniciado el ordenador y estas ya en el gui de XP, espera un buen rato a que cese toda la actividad del disco duro (puede ser que el led no te lo indique o sea una luz muy tenue, así que pega el oído al disco, tócalo con los dedos para saber que no tiene "actividad")

6 - una vez echo esto, conectas el USB al PC y el miniUSB al dongle del x.bit !!! IMPORTANTE, ESPERA UNOS MINUTOS !!! porque WXP tiene que detectar e instalar el driver HID y vincularlo... ósea que tardara unos minutos (2 o 3)

7 - ahora, lo IMPORTANTE, es cargar el programa de programación y leer "READ" una BIOS instalada (si no la hay, pues... nada, a saco-pako, a formatear). // Esto es para verificar que funciona bien.

8 - si ha funcionado y tienes la BIOS en el disco del PC, nada mas tienes que compárala con la del chip, y esto se hace con “verify” y el fichero de BIOS volcado al disco.

9 - si dice que ha terminado con éxito, vamos que cuadran al BIT, pues nada... ya podemos hacer el FORMAT, elegir el Banco a programar y el fichero de BIOS... y mucha PACIENCIA, PUESTO QUE ES LA MADRE DE LA CIENCIA, por que esto es un proceso muy lento y delicado.

A - En caso de no funcionar, pues SI, deberás de adquirir una tarjetita PCI de USB o una MB nueva como por ejemplo ASUS o GIGABYTE si no te quieres complicar la vida.

* Normalmente las tarjetitas de expansión de USB de la casa Conceptronic utiliza el chipset NEC, así que no te será valida, deberás decirle al "tendero" que te la abra y puedas ver el chipset utilizado... las que usan VIA suelen funcionar sin demás historias tal cual, sin tener que perder el tiempo ni tocar nada del BIOS del PC.

B - MB ASUS con chipset VIA para Athlon funciona perfectamente y supongo que en iPIV debe de funcionar ídem; ECS ninguna de los 3 modelos de los que dispongo con chipset SIS funciona, aunque SI que funciona si sigues este tutorial 99% fiable y comprobado.

pues ya esta, NO OLVIDES REINICIAR EL ORDENADOR NORMALMENTE y después VOLVER A ACTIVAR las caches "interna/externa".

en fin, espero os sirva de ayuda esta guía...
.. un saludo!

(Lo he editado con sus puntuaciones, puesto que "eso" lo teclee un dia super tarde y claro se entendia de aquella manera).

Las BIOS que he probado por el momento y han funcionado correctamente son:

* X2_4977 de 512K (la que me traia puesta)... los IGR en algunos juegos me colgaban la caja porno.

* X2_4978.03 de 1MB y los IGR parece que funcionan bien, de echo eso indica el "manual".

* EvoX EjectFix M7 de 1MB idem, y parece que arranca de F, aun tengo que verificarlo por falta de tiempo.

a ver si instalo la ultima de X2 y compruebo que tal pirula la cosa, por que parece ser que an arreglado varias cosas.


/* EDITADO */

BIOS:

* EvoX EjectFix M7 de 1MB, funciona perfectamente con X.Bit, incluso solventa los tipicos fallos de IGR, parece ser que se comportan mejor los programas Oficiales

* X2_4979.xx no testeada completamente, el primer fallo que le veo que busca cualquier cosa en DVD y luego en C, no busca nada en F :/ hasta que no sea posible modificarla en plan rapido con xbtool paso de perder el tiempo con las BIOS de X2

Dashboards:

* NeXgen 0.95 - FTP Server funciona perfectamente, asi como el Navegador web y las multiples utilidades hombrew.

Me da problemas con mi backup de Project Gotham desde el disco duro, y tambien el DVD original, se cuelga aleatroriamente.

* EvolutionX 3921 - continuo utilizando este, puesto que es lo mas compatible actualmente. funciona todo OK.

* Avalaunch 0.48 - no lo he trasteado demasiado... para algunos el mejor, para otros EvolutionX.


/* EDITADO 22-Nov-2k3 */

Curiosidad del Dashboard: NeXgen 0.95 - Solamente parece funcionar correctamente desde C en modo "Standalone" sin pillar la F (bug?), desde EvolutionX 3921 si que detecta la F y funciona correctamente, aunque provoca cuelgues aleatorios (bug?).

Saludos!

Genial rlogin, te importa que lo añada a mi guia y te pongo en agradecimientos? para tenerlo juntito por si lo pasan a Documentos

que va hombre. lo puse para complementar tu trabajo.

salut!

Hola gente,

Tengo un problema con el x-bit y es que cuando le mando formatear o algo se me cuelga el programa.
Probe soldando y no se encendia la luz, pero aliniendolo si que se me enciende la luz.
El principal problema es que no puedo programarlo.
Para saber que esta bien alineado tiene que reiniciarse si tienes el chip activado y iniciar de manera normal cuando lo desactives no?

Saludos.

El problema del cuelgue es por el USB, rlogin puso la solucion, leete la guia, la parte de flashear el chip

Lo intente seguir, pero no encuentro los caches interna/externa en la bios.
Tengo una placa base asus p4s8x-x.

Saludos-

Hola, lo primero felicitarte por el tutorial a ti y los que te estan ayudando. Y lo segundo es una duda que tengo. Lo he buscado por todo el tutorial y no lo encuentro, y es a la hora de flashear el chip para ponerle la bios, en que estado tiene que estar la consola? Es decir, sin enchufar el cable a la corriente, enchufada a la corriente pero sin encender, o encendida completamente con el dash de ms?
Muchas gracias y espero que lo incluyais en el manual, xq habrá gente que dude en eso. Un saludo y seguir asi.

jullack, ni siquiera te hace falta instalar el chip en la consola para programarlo, sólo conecta las dos tarjetas, el usb al pc y listo, asi si te falla al ponerlo en la consola sabras que es problema de la instalación y no de la bios:

Yes it is. You need to connect the external board with the internal board with yellow and black wires (ensure that the write-protect seal is removed). Connect the USB-Cable to the external board and the PC and start the software. You can now write a bios to the X-B.I.T flash. It is recommended to do that before you install the chip into your console to test the functionality of the flash feature. If the USB flash feature doesn't work after installing the chip into the console it is very likely that installation is wrong.

Un par de preguntas ( seguramente pille uno en breve):
- se supone que lleva Led para comprobar si está encendido, ¿no? es que no lo veo en ninguna imagen.
- ¿Es posible arrancar el dash evolution o el que sea desde cdrw siempre, sin tener que copiar ni modificar nada del disco duro?

- se supone que lleva Led para comprobar si está encendido, ¿no? es que no lo veo en ninguna imagen.

Ni yo lo encontre con el chip en la mano hasta que lo conecte y encendi la consola. entonces lo vi brillar. mas pequeño el LED imposible.

¿Es posible arrancar el dash evolution o el que sea desde cdrw siempre, sin tener que copiar ni modificar nada del disco duro?

Yo es lo que hacia, hasta que me dijeron que si no lo pasas al HD no tienes ni la mitad de las opciones

Cuidado con el led, que ayer vi uno que no se enchufaba al conectarlo al USB, y sin embargo, lo formatee, grabé y verifique que tenia la Bios correctamente y al enchufar la consola si que se iluminaba. El otro que he visto se enchufaba al conectarlo al USB aunque despues se apagaba. Y lo malo es que aunque este mal alineado siempre brilla

el led se ilumina cuando esta ready, en modo programacion, mientras le estas subiendo/bajando alguna flash es normal que se apague. y la otra funcionalidad es cuando esta activado con la xbox encendida, lo cual indica que la ROM cargada es la del chip, si lo pones en STM, el diodo led, se apagara y cuando reinicies la consola arrancara con el DASH de MS y podras jugar con juegos originales al Live!. (eso indica que no esta activado el x.bit).

salut!

Una dudilla rlogin:

Cuando apagas el chlive, te detectan si tienes archivos raros en l HD o algo asi?? sigo con el original, pero algo lei por ahi de que si instalas cosas raras (el dash mismo) lo detectan y te banean. es cierto??

AYUDA urgente error 16

Jolas

toy poniendo el chip xbit + hd 40gb y me da error 16, intento arramcar la consola con el cd de slayer 2.5 ke en otra consola rula ok y tiene un samsung asi ke lo lee bien en la otra consola con este lector cambiandolo me lo lee bien y arranca ok pero en la ke le kireo poner el xbit no me arranca y me da error 16

Un saludo a toos y gracias


__________________

Jolas de new

En pruebas ke hago si pongo el disco original de otra consola me da error 6 y con el disco duro original de la consola ala ke kiero instalar el xbit me da error 16 pero creo ke es debido a ke poniendo este disco en otra consola ya con chip xbit lo he desblokeado con el slayer y formateado pero en la otra consola "amos probando ya lokuras "

helpme dadme ideas lo ke sea, ke komo dijo uno por estos foros "" yo soldar... eske naci pa tocar el piano "" pos yo = de manazas preferiria kualkier kosa

Un saluo a toos

alinea el chip correctamente

Holas.

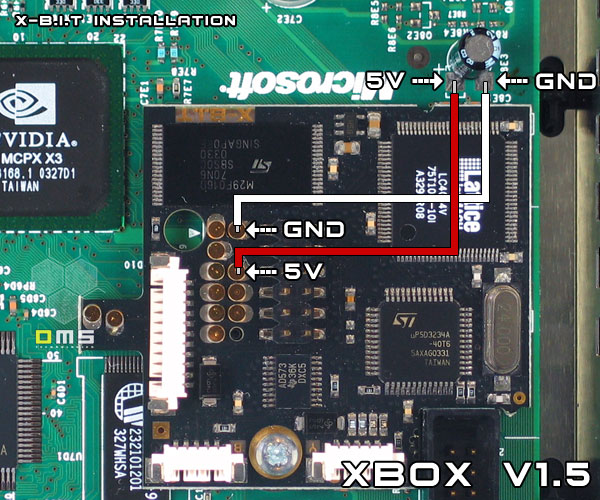

¿Alguien podria explicar que soldaduras hay que hacer en una 1.5?
O alguna page que lo explique...
Salu2.

Acabo de instalarlo esta tarde en una Xbox 1.4 (es la del Pack del Halo+MM3+PGR2) y funciona a la perfeccion. Sin Soldaduras y alineacion perfecta...

La bios que he utilizado es "Evox_M7.bin".

Todo perfecto y a la primera...
Mil gracias por el tutorial.

Salu2.

A mandar colegui

offtopix y me lo permitooo para subir el hilo!

he estado off una temporada, y hasta dentro de 15/20 dias voy a estar mas off seguramente. ahora llega la epoca de matar-marcianos, asi como en verano y enfins... si puedo ya me pasare por aqui para ver como va la cosa, os dejo con el amiguete Enanon unos dias.

salut!

ps. Enanon: te paso el muerto una temporada si hay algo mandame un MP que esos los ire revisando cada dia si puedo.

Mu buenas,

Bueno, sus cuento:

Tengo una xbox de las primeras osea una v1.0 y la tengo virgen. Kiero ponerle un chip y parece que este es el mas adecuado por lo k he leido. Pero como novato total k soy en este tema y pese a leer todos los tutos y posts, me han kedado unas dudillas:

Yo no puedo renunciar al live, asi k me he decidido a poner este xip ya ke trae interruptores para desactivarlo pero, he estado leyendo y keria saber si una vez k tengo el xip instalado y flasheado, tengo k instalar el evolutionX en el disco duro como dice el tuto del evolution???(lo de coger las carpetas c y d de la X y sustituirlas y tal) o eso no es necesario y siempre arranko kon el cd del evolution??????

Otra, en caso de k tenga k instalar el evox en el disco, me arrankara el dash original cuando desactive el xip??? Si no arranca el dash original me podrían banear del live aunke tenga el xip desactivado? (ya se k en este mismo hilo hay un post k preguntan esto, pero me he kedado un poko intrankilo....)

Bueno espero no ser demasiado pesao pero es k me sigue entrando el kanguelo kada vez k pienso k me pueden banear.....


En fins, una saludete a to2 y gracias.

Buenas. Yo use el Slayer 2.5, instala el evo en el HD, si lo ejecutas desde el DVD tienes muy pocas opciones habilitadas.

Y tal como lo tengo yo, si tengo el chip on me salta el evo, y si lo pongo off me salta el dash de microsoft. ASi que no tengas miedo por lo del live, que esta facil, solo hay que tener cuidado de no encenderla con el chip on

Felicidades por el tutorial , y así intentar ayudar a gente como yo que no tenemos ni idea de esto.

Sólo tengo dos dudas.

¿Se instala de la misma forma en todas las versiones? Si no, ¿cuáles son las diferencias en cada versión?

¿Sirven las mismas bios para todas las versiones? Si no, ¿cuáles son para cada versión?

A ver si me podéis aclarar mis dudas.

EN las 1.0 a las 1.3 es igual, pero en las otras 2, hay que soldar una vez, pero no se bien como, a ver si me pongo y termino el tutorial. De todas formas esta esa duda en muchos posts, usa la busqueda.

Lo de las bios ni idea, pero usando una bios moderna no deberias tener problema sea la version que sea

¿Se instala de la misma forma en todas las versiones? Si no, ¿cuáles son las diferencias en cada versión?

si, ya que solo hemos explicado el metodo de pogo pines, ya que es el mas asequible a todo el mundo

¿Sirven las mismas bios para todas las versiones? Si no, ¿cuáles son para cada versión?

1.0 a 1.3 todas
1.4 y 1.5 xcuter 2 4979 y Evox M7(no confundir con el dash)

Para que funcione en las v.1.5 es necesario que hagais estas dos puentes

Muchas gracias.

Para una 1.4 se supone que no hay que soldar nada, no?
Es que tengo una entre manos y no me atrevo a comprar el Xbit no sea que no lo consiga hechar a andar. Es que yo los dedos los tengo como mazorcas de maiz y soy incapaz de hechar ni un punto.
Por lo que he leido en las 1.4, con una bios M7 o una Xecuter 4979 funciona sin soldar nada, no?

Gracias

¿Valdra tambien para las V1.0 sin soldar?
Un saludo.

¿Valdra tambien para las V1.0 sin soldar?

En esa la tengo yo y sin problemas, 0 soldaduras.

Ok,es para decirselo a un colega que no quiere soldar en su Xbox(se le jodio una PS2 por soldar y no quiere que le pase lo mismo en esta).
Un saludo.

Me viene de muerte gracias,un 10
Pero repito la pregunta de Toito007 , es compatible con una 1.4??
Gracias de nuevo
salu2

Escrito originalmente por pingo
Me viene de muerte gracias,un 10
Pero repito la pregunta de Toito007 , es compatible con una 1.4??
Gracias de nuevo
salu2

Si, es compatible, el caso ahora es encontrar un sitio donde lo vendan actualmente

saludos

Ya te digo, no lo venden, se han agotado.

Sialguien sabe de alguna web, que nos lo diga, por favor.

No quedan en ninguna de las tiendas que patrocinan EOL??

que fuerte!

esto creo que dara confianza de que es bueno, que habia muchas dudas por ahi... jeje

saludos

Yo lo he pedido a http://www.divineo.com que es uno de los distribuidores oficiales, lo he pedido a la tienda de UK, esta en preorder, es decir, no tienen en stock todavia pero uno de los administradores del foro ha comentado que los recibian hoy, y en las fechas de envio en las distintas webs de divineo pone que los envian el día 15; espero que sea verdad.....

salu2.

Bueno ya que al parecer ya hay chips disponibles voy a hacer un comentario sobre estas placas.

Para las 1.4 se puede poner en instalacion normal con los pongopines solo que deberemos utilizar una bios de las ultimas al flashear (X 4979 por ejemplo).

Para las 1.5 se ha eliminado del puerto LPC la energia electrica, con lo que hay que alinearla normalmente y soldar dos cables para alimentar el chip. Adjunto pongo una foto de la instalacion, como veis las soldaduras son para inutiles (como yo) hay suficiente espacio para soldar sin temor a joder nada.

Genial Toito007, luego en casa pongo el esquema en el tuto y te añado a la lista de colaboradores.

Bueno, tal y como he escrito en este post: http://www.elotrolado.net/showthread.php?s=&threadid=263828
se confirma que el Xbit puede ser instalado sin soldadura ninguna incluso en una v1.5 :D:D

La noticia viene directamente de los fabricantes y se explican diciendo que hasta ahora no habian tenido una v1.5 en sus manos y que se fiaban de lo que decia la gente por sus experiencias.

Ahora ya desmienten el hecho de que haya que soldar absolutamente nada.

A disfrutar

Un saludo foro...

Tengo una 1.5 , y e pedio el chip...

el martes o el miercoles os cuento....

las 1.5 se ha comprobado q van con el xbit y pogopins

X-B.I.T - USANDO CABLES

1 lo primero seria abrir la xbox



2 Sacamos el DvD y el HDD (no hace falta sacar la placa



3 Quitamos el sello al Xbit



4 Dependiendo de la version de xbox (http://www.xbox-scene.com/versions.php) usamos el esquema. Y
luego soldamos los cable y dejamos para el ultimo puente D0. Por ultimo con cinta aislante protejemos
los pogopins y los pines








5


Enchufar el conector de 11 pines al conector del X-B.I.T a la placa interna como se muestra en la placa interna. Aseguraros con un polimetro de que los cables esten bien soldados en los puntos correctos.



Conectar los cables a la placa interna. El conector con los cables amarillos al conector marcado con una Y y los negros al conector marcado con una B



Lleva los cables atraves de las rejillas de ventilacion y la instalacion esta casi completa




Conectamos los cables a la placa externa. El conector con los cables amarillos al conector marcado con una Y y los negros al conector marcado con una B. Sacamos el protector plastico de los dips-switch.




Llevamos los cables y pegamos la placa externa con cinta adhesiva a la carcasa. Y ya tenemos el xbit perfectamente instalado...



- Instalacion de BIOS en el chip.

Bueno, ahora teneis que bajar el programa para flashear (Instalar) la BIOS. Lo podeis encontrar Aqui.

Aqui vamos a tener un problemilla, ya que a dia de hoy, no funciona bien el programa con USB 2 y parece ser que con 1.1 tampoco (al menos a mi), asi que tocara buscar un ordenador "viejo" que tenga USB 1 y a ser posible un Sistema operativo que no sea XP. Los usuarios de Mac lo tenemos jodido.

Bueno, como la gente anda desesperada con el tema del flasheo via USB, voy a explicaros un truquillo para que podais hacerlo sin apenas problemas.

1- Abstenerse los que tengais un chipset NEC por que estos ultimos no funcionan.

2 - No hace falta ser USB versiones 1 / 2, deberia de funcionar en cualquier USB.

pues vamos al rollo:

Si eres poseeedor de un chipset NO "NEC" (eso si no conoces cual dispone la MB puedes verlo en el administrador de dispositivos) seguramente de una forma mas o menos rapida podras efectuar un flasheo con exito.

1 - deberas probar leer la flash (si eres afortunado de tenerlo ya programado) y si funciona, seguramente puedas formatearlo e instalarle la flash deseada(s) sin complicarte la vida leyendo esta guia.

2 - en caso de NO poder leer (si te da cualquier error) prueba cualquiera de los otros USB de la placa (por si hay suerte), si no...

/* EMPIEZA EL ROLLO */

3 - ... reinicia windows xp (porque nada mas lo he echo con este), entra en el BIOS y desactiva las caches "Interna/Externa".

4 - arranca el ordenador (tardara milenios, depende de lo que tengas cargado al iniciar, osea que se paciente...)

5 - una vez a iniciado el ordenador y estas ya en el gui de XP, espera un buen rato a que cese toda la actividad del disco duro (puede ser que el led no te lo indique o sea una luz muy tenue, asi que pega el oido al disco, tocalo con los dedos para saber que no tiene "actividad")

6 - una vez echo esto, conectas el USB al PC y el miniUSB al dongle del x.bit !!! IMPORTANTE, ESPERA UNOS MINUTOS !!! porque WXP tiene que detectar e instalar el driver HID y vincularlo... osea que tardara unos minutos (2 o 3) y es posible que saque varios cuadros de dialogo para indicarte que se esta instalando el hardware, espera hasta que ponga que se ha instalado el hardware correctamente.

7 - ahora, lo IMPORTANTE, es cargar el programa de programacion y "READ" una BIOS instalada (si no la hay, pues... nada, a saco-pako, a formatear). // Esto es para verificar que funciona bien.

8 - si ha funcionado y tienes la BIOS en el disco del PC, nada mas tinenes que comparala a la del chip, y esto se hace con verify y la misma BIOS volcada al disco.

9 - si dice que ha terminado con exito, vamos que cuadran al BIT, pues nada... ya podemos hacer el FORMAT, elegir el Banco a programar y el fichero de BIOS... y mucha PACIENCIA, PUESTO QUE ES LA MADRE DE LA CIENCIA, por que esto es un proceso muy lento y delicado.

A - En caso de no funcionar, pues SI, deberas de adquirir una tarjetita PCI de USB o una MB nueva como por ejemplo ASUS o GIGABYTE si no te quieres complicar la vida.

* Normalmente las tarjetitas de expansion de USB de la casa Conceptronic utiliza el chipset NEC, asi que no te sera valida, deberas decirle al "tendero" que te la abra y puedas ver el chipset utilizado... las que usan VIA suelen funcionar sin demas historias tal cual, sin tener que perder el tiempo ni tocar nada del BIOS del PC.

B - MB ASUS con chipset VIA para Athlon funciona perfectamente y supongo que en iPIV debe de funcionar idem; ECS ninguna de los 3 modelos de los que dispongo con chipset SIS funciona, aunque SI que funciona si sigues este tutorial 99% fiable y comprobado.

C - Mientras este en el proceso de grabacion o verificacion intenta no mover el raton y esperar. ya que si el programa pierde el foco te dara fallos al programar

pues ya esta, NO OLVIDES REINICIAR EL ORDENADOR NORMALMENTE y despues VOLVER A ACTIVAR las caches "interna/externa".

SI por un extraño casual no funcionara, siempre podemos recurrir a un viejo PC.

Ya tenemos nuestro anticuado P 233 con su flamante puerto USB y el programa en el ordenador. Conectamos el USB y el chip por medio del cable que venia con el chip.



Ahora ejecutamos el programa para flashear la BIOS.



Bien, lo primero que tenemos que hacer es darle al boton de connect. Si todo esta bien, se conectara sin problemas. En caso de que de fallo, revisar que los cables esten bien conectados y que los drivers de los USB esten bien (yo he tenido problemas con esto ultimo).

Una vez conectado, le damos al boton "Format" y elegimos que configuracion vamos a querer para poner nuestras BIOS. (en la imagen se selecciono la numero 6, para tener 4 sitios para meter BIOS de 256k y 2 de 512)



Yo he puesto la BIOS EvolutionX M7, ocupa 256k asi que elegi la configuracion 4.

Tardara un poco en formatear. Si teneis problemas formateando, es culpa del USB. Yo lo intente en mi AMD con USB 2 y windows XP y no lo consegui, pero parece ser que hay chipsets que no dan problemas con el programa a pesar de ser USB 2 y windows XP.

Bien, ya esta formateado, ahora elegimos que "hueco" queremos para poner la BIOS. pinchamos en el hueco que vayamos a usar.



Y le damos a "Write". Nos saldra una ventana para que busquemos la BIOS, vamos donde la tengamos guardada, la seleccionamos y se empezara a grabar. repetimos el proceso hasta llenar los bancos que queramos pinchando antes en el banco y luego en el boton write

Mientras, nos podemos fijar que donde estamos metiendo la BIOS pone algo como: BIOS 5 256k. Tendremos que recordar ese 5 que pone. Esto es para configurar los interruptores para elegir que BIOS queremos usar.



En este caso habria que poner los interruptores de la siguiente forma: 1 = Off 2 = Off 3= On 4 = Off

Ahora os pongo una tabla con las configuraciones:

Bios 01 OFF OFF OFF OFF

Bios 02 ON OFF OFF OFF

Bios 03 OFF ON OFF OFF

Bios 04 ON ON OFF OFF

Bios 05 OFF OFF ON OFF

Bios 06 ON OFF ON OFF

Como vereis, el ultimo interruptor siempre esta OFF, es por que es el interruptor que activa el Stealth Mode, que desactiva completamente el chip, ideal para jugar por Live! y evitarnos un baneo. (ya hablaremos de como poner el Stealth Mode de otra forma)

Bien, ya acabo de flashear la BIOS, pulsamos disconect y desenganchamos el USB del Chip. Configuramos los interruptores para ejecutar la BIOS que hemos puesto.

Pues eso, instalo el XBIT por pogopines pero no hay manera de k no me de este error, instalo la BIOS 4980 de XECUTER, por ke puede ser?...el error 13 es algo del dashboard...no se decidme algo por favor...gracias

A mi tambien me daba el error dashboard, instalate la 4979.06 y veras como te funciona al vuelo, yo no segui probando con la 80 puesto que la 79 me funcionó a la primera-

Un saludo.

Bueno yo tengo un lio bastante grande respecto al almacenamiento de BIOS.... todos sabemos que tiene 2MB y que puedes dividir para meter varias bios... ahora, como se elige unas bios en concreto... me explico, yo personalmente he modificado las bios 4979 y 4980 para que me cambien el color de las letras XBOX y el led de la consola sea ROJO (temas del live para que destaque) ahora, los he pasado a archivos de 1MB cada una y quiero meter en el bank 2 las 2 bios, se dice que la 4980 tiene bugs y si no va bien pues uso la 4979 el caso es... seleccion el bank 02 meto cada bios y programo y todo correcto, ahora... como eligo entre 4979 y 4980 ????? esta es mi gran duda y no veo nada de info por hay jejejejeje, no tengo el xip aun aqui... me llegara el jueves o quizas el miercoles asi que no puedo probarlo alguna suguerencia????

Saludos

si te fijas cada bios pone bios1, bios2, etc

seleccionas con los dipswitches la bios quieres usar en ese momento
