HEX DEL PS3BREAK 1.0 PIC SACADO PARA SU ESTUDIO, TUTORIAL

joseedgar escribió:bueno compañeros despues de preparar el esquema de la primera pagina metiendole el neo teo y sin hacer la modificacion del led ,me bajo el archivo que tienen los del ps3break en su pagina( para probar ) para el 1.1 y resulta que funciona el led y el grove , vamos que es el mismo esquema que hemos usado nosotros pero el led esta en la patilla original resultaria que hemos diseñado el ps3break 1.1

por lo tanto si alguien no la a modificado puede descargarse las actualizaciones de su pagina principal

Eso mismo hice yo. Me dio por meter el hex original para la version 1.1 y ale, funcionando 100% el led. Tengo un par de pinchos y los voy a dejar asi, preparados para poder ser actualizados con el firm de su web oficial.
Por cierto, para hacer esto asi, no es necesario quitarle el C5. Se puede dejar.
Un saludo!

joseedgar escribió:bueno compañeros despues de preparar el esquema de la primera pagina metiendole el neo teo y sin hacer la modificacion del led ,me bajo el archivo que tienen los del ps3break en su pagina( para probar ) para el 1.1 y resulta que funciona el led y el grove , vamos que es el mismo esquema que hemos usado nosotros pero el led esta en la patilla original resultaria que hemos diseñado el ps3break 1.1

por lo tanto si alguien no la a modificado puede descargarse las actualizaciones de su pagina principal

Buenas a todos!! Soy de Argentina!! Les voy a comentar cortito mi experiencia. Fui a comprar el Ps3break a una tienda de aca (son muy dificiles de conseguir ademas), me vendieron la version 1.0 PIC (sin saberlo obvio) y me dijieron q era actualizable. Yo convencido q era Atmel, probe actualizando con todo lo q esta en la pagina oficial, obviamente no funciono. Ayer lo desarme y me encontre q tenia soldado algo, hoy entro a leer aca y entendi PORQUE LO SOLDO!!!! Era para actualizarlo!!! (el me lo vendio ya con la actualizacion q no necesitas discos) Mi pregunta ahora es la siguiente: Si lo quiero actualizar, que es lo que tengo que hacer!!!!!???? Perdon la ignorancia!! Lei en el comienzo del Hilo que tengo q bajar el Bootloader y demas. Eso todo perfecto, lo q no entiendo es cuando dicen lo de bajar el archivo del 1.1 de la pagina oficial! Se refieren al Hex que figura ahi? Lo cargo al bootloader y listo???

Pregunte mucho? jajaajja Gracias a todos la verdad q este foro es lo mas!! como decimos nosotros

Saludos a todos desde el otro lado del oceano!

dieguite escribió:

joseedgar escribió:bueno compañeros despues de preparar el esquema de la primera pagina metiendole el neo teo y sin hacer la modificacion del led ,me bajo el archivo que tienen los del ps3break en su pagina( para probar ) para el 1.1 y resulta que funciona el led y el grove , vamos que es el mismo esquema que hemos usado nosotros pero el led esta en la patilla original resultaria que hemos diseñado el ps3break 1.1

por lo tanto si alguien no la a modificado puede descargarse las actualizaciones de su pagina principal

Buenas a todos!! Soy de Argentina!! Les voy a comentar cortito mi experiencia. Fui a comprar el Ps3break a una tienda de aca (son muy dificiles de conseguir ademas), me vendieron la version 1.0 PIC (sin saberlo obvio) y me dijieron q era actualizable. Yo convencido q era Atmel, probe actualizando con todo lo q esta en la pagina oficial, obviamente no funciono. Ayer lo desarme y me encontre q tenia soldado algo, hoy entro a leer aca y entendi PORQUE LO SOLDO!!!! Era para actualizarlo!!! (el me lo vendio ya con la actualizacion q no necesitas discos) Mi pregunta ahora es la siguiente: Si lo quiero actualizar, que es lo que tengo que hacer!!!!!???? Perdon la ignorancia!! Lei en el comienzo del Hilo que tengo q bajar el Bootloader y demas. Eso todo perfecto, lo q no entiendo es cuando dicen lo de bajar el archivo del 1.1 de la pagina oficial! Se refieren al Hex que figura ahi? Lo cargo al bootloader y listo???

Pregunte mucho? jajaajja Gracias a todos la verdad q este foro es lo mas!! como decimos nosotros

Saludos a todos desde el otro lado del oceano!

Si te te lo vendieron con el bootloader grabado y ya preparado, hazte a la idea de que tienes la version 1.1 del ps3break y sigue las instrucciones de la pagina web oficial de como actualizarlo.
En resumen serian: instalar los dos programas dotNetFx40_Full_x86_x64.exe
y vcredist_x86.exe, introducir el ps3break con el boton pulsado en el ordenador, abrir el PS3break_V1.1.exe, elegir el hex que tienen su web y darle a programar.
Un saludo!

candidato escribió:

dieguite escribió:

joseedgar escribió:bueno compañeros despues de preparar el esquema de la primera pagina metiendole el neo teo y sin hacer la modificacion del led ,me bajo el archivo que tienen los del ps3break en su pagina( para probar ) para el 1.1 y resulta que funciona el led y el grove , vamos que es el mismo esquema que hemos usado nosotros pero el led esta en la patilla original resultaria que hemos diseñado el ps3break 1.1

por lo tanto si alguien no la a modificado puede descargarse las actualizaciones de su pagina principal

Buenas a todos!! Soy de Argentina!! Les voy a comentar cortito mi experiencia. Fui a comprar el Ps3break a una tienda de aca (son muy dificiles de conseguir ademas), me vendieron la version 1.0 PIC (sin saberlo obvio) y me dijieron q era actualizable. Yo convencido q era Atmel, probe actualizando con todo lo q esta en la pagina oficial, obviamente no funciono. Ayer lo desarme y me encontre q tenia soldado algo, hoy entro a leer aca y entendi PORQUE LO SOLDO!!!! Era para actualizarlo!!! (el me lo vendio ya con la actualizacion q no necesitas discos) Mi pregunta ahora es la siguiente: Si lo quiero actualizar, que es lo que tengo que hacer!!!!!???? Perdon la ignorancia!! Lei en el comienzo del Hilo que tengo q bajar el Bootloader y demas. Eso todo perfecto, lo q no entiendo es cuando dicen lo de bajar el archivo del 1.1 de la pagina oficial! Se refieren al Hex que figura ahi? Lo cargo al bootloader y listo???

Pregunte mucho? jajaajja Gracias a todos la verdad q este foro es lo mas!! como decimos nosotros

Saludos a todos desde el otro lado del oceano!

Si te te lo vendieron con el bootloader grabado y ya preparado, hazte a la idea de que tienes la version 1.1 del ps3break y sigue las instrucciones de la pagina web oficial de como actualizarlo.
En resumen serian: instalar los dos programas dotNetFx40_Full_x86_x64.exe
y vcredist_x86.exe, introducir el ps3break con el boton pulsado en el ordenador, abrir el PS3break_V1.1.exe, elegir el hex que tienen su web y darle a programar.
Un saludo!

Osea que no utilizo el bootloader????
Hoy cuando vuelvo de trabajar lo pruebo entonces! Ya estoy poniendo a descargar todo!!! Una cosa mas, el BM dejo el q tengo instalado o me conviene actualizarlo tambien?
Muchas gracias Idolo!!!!!!!!!

dieguite escribió:Osea que no utilizo el bootloader????
Hoy cuando vuelvo de trabajar lo pruebo entonces! Ya estoy poniendo a descargar todo!!! Una cosa mas, el BM dejo el q tengo instalado o me conviene actualizarlo tambien?
Muchas gracias Idolo!!!!!!!!!

Hombre, si ya te viene con algo soldado será porque quien lo hizo le instaló el bootloader y dejo el ps3break preparado para que el ordenador te lo reconozca, asi que ya no lo tienes que instalar tú. De todas maneras es fácil de averiguar. Tú instala los dos programas que te mencioné y enchufa el ps3break al ordenador con el botón pulsado. Luego abre el tercer programa, el PS3break_V1.1.exe. Si te aparece las palabras "device attached" es que te lo reconoce bien y por lo tanto ya tiene el bootloader instalado. Despues de esto solo necesitas programarlo con el archivo que quieras, como por ejemplo el oficial que hay en la web de ps3break. Tambien podrias utilizar los archivos de psgroopic.
Con respecto al BM....uummmm elige el que quieras, aunque supongo que las ultimas versiones sería lo ideal por las mejoras que traen.
Un saludo!

Mas claro, le hechamos agua!!!! EXCELENTE!! Hoy pruebo y mañana te cuento!!!
Ahora me voy a buscar algun OM ultimo para instalar. Los juegos no tengo q volver a instalarlos al disco interno cuando actualizo no?

Gracias!!! Prometo q no pregunto mas! ajajaj

Os funciona la version del PsGrooPic 1.8b wBtl?? A mi no se me enciende el led y tampoco realiza el jail.

mario_cafe escribió:Os funciona la version del PsGrooPic 1.8b wBtl?? A mi no se me enciende el led y tampoco realiza el jail.

a mi de momento me funcionan todas las versiones

CANDIDATO... usted es un fenomeno!!!! ANDUVO TODO BARBARO!!! Ya esta todo instalado y funcionando.

Una sola cosa, cuando actualizo el firmware me tiro error en la verificacion, pero paso y anduvo todo. No me preocupo no? funciona hasta el LED!

SALUDOS!!!

dieguite escribió:CANDIDATO... usted es un fenomeno!!!! ANDUVO TODO BARBARO!!! Ya esta todo instalado y funcionando.

Una sola cosa, cuando actualizo el firmware me tiro error en la verificacion, pero paso y anduvo todo. No me preocupo no? funciona hasta el LED!

SALUDOS!!!

me alegro. Pues lo de la verificación te deberia de haber puesto "Verify Completed Successfully"
Prueba denuevo a meterle el ultimo firm de la web de ps3break para la version 1.1. Quizs haya sido un error.
Un saludo!

NUEVO DESAFIO!!!!

Buenas, desafio para Casper, Joseedgar o quien pueda.

A un amigo le llego el ps3break 1.1 original, quizo actualizarlo mediante el hidbootloader con el .hex 1.8b de goovpic y dice que se le quedaba colgado en medio del proceso de actualizacion. Y para colmo, lo conecta a la ps3 y nada de nada.

Me lo trajo para ver si podia hacer algo, lo conecto al HIDbootloader y quise meterle el hex oficial de su web 1.1 (ps3break_v1.4b.hex) y se queda colgado en Verify Running y no pasa de ahi por mas que lo dejes 15 minutos por reloj.

Es muy raro porque yo por ejemplo con el mio modificado siguiendo todos los pasos de este hilo (y con la super ayuda de casper y joseedgar) no me tarda nada este proceso y puedo pasar de uno a otro (aunque siempre probe solo con los de psgroovepic).

Se podra volver a la normalidad? Se le habra arruinado el bootloader y tendre que hacer todo el proceso como con el mio 1.0?

Bueno, espero puedan ayudarme. Ya probe hasta con el nuevo hex que sacaron para el 1.2

Saludos para todos y gracias por su tiempo.....

por cierto, en algun mensaje me parecio leer que joseedgar o casper querian tener uno de estos para extraer info del mismo. Si todavia sirve este y necesitan que haga algo me avisan porque mi amigo se va por 4 dias afuera asi que lo tendre a mi disposicion.

----------------------------------------------------------------------
----------------------------------------------------------------------

Bueno, edito porque ya esta.
Les comento por si a alguien le pasa.

Conecte el dispositivo a la pc, baje nuevamente el .hex de la web oficial para el 1.1 (ps3break_v1.4b.hex), le di a "Program/Verify" y despues de unos minutos en donde se me colgaba en "Verify Running" y el led verde parpadeando continuamente, lo saque a lo bestia, lo conecte a la play y listo!!!!!

Por las dudas, lo dejo asi y no lo actualizo a mas de eso, pero repito, si alguien necesita algo de este dispositivo para su estudio, me avisa!!!!

Ahora pregunto: Los ps3break 1.1 se pueden actualizar de corrido con los de psgroovepic o hay que hacer algo antes para que asi sea?

saludos y espero a alguien le pueda servir mi experiencia.

Eso que dices es normal. Tu break tendra el pic18f2450 en vez del 18f2550.
Si usas el MiEUSBHIDLoader (download/file.php?id=65651) no te fallara nunca. Si metes cualquier firm con bootloader del hilo de groopic seguro que no te va, ese chip tiene menos memoria. POr eso hay que usar el oficial suyo, que no se como lo hacen, pero lo compilan en 33Kb...

TSC escribió:Eso que dices es normal. Tu break tendra el pic18f2450 en vez del 18f2550.
Si usas el MiEUSBHIDLoader (download/file.php?id=65651) no te fallara nunca. Si metes cualquier firm con bootloader del hilo de groopic seguro que no te va, ese chip tiene menos memoria. POr eso hay que usar el oficial suyo, que no se como lo hacen, pero lo compilan en 33Kb...

Muchas gracias!!!!

Por las dudas sabes si el que pusieron nuevo para supuestamente, la version 1.2 ( ps3break_v1.4c.hex ) sirve para este 1.1 y si es el ultimo de hermes v4 o el de KaKaRoTo?

En ese caso podria grabarlo con este que me pasas?

maradios escribió:
Muchas gracias!!!!

Por las dudas sabes si el que pusieron nuevo para supuestamente, la version 1.2 ( ps3break_v1.4c.hex ) sirve para este 1.1 y si es el ultimo de hermes v4 o el de KaKaRoTo?

En ese caso podria grabarlo con este que me pasas?

Creo que el hex del 1.2 no vale para el 1.1, a mi me da error. Aun asi, creo que la 1.4b es igual que la 1.4c.
Y creo que es la v3 con todos los parches, incluidos los de las actualizaciones.

TSC escribió:

maradios escribió:
Muchas gracias!!!!

Por las dudas sabes si el que pusieron nuevo para supuestamente, la version 1.2 ( ps3break_v1.4c.hex ) sirve para este 1.1 y si es el ultimo de hermes v4 o el de KaKaRoTo?

En ese caso podria grabarlo con este que me pasas?

Creo que el hex del 1.2 no vale para el 1.1, a mi me da error. Aun asi, creo que la 1.4b es igual que la 1.4c.
Y creo que es la v3 con todos los parches, incluidos los de las actualizaciones.

Bueno, use el programa que me mandaste para sacarme la duda y espectacular!!!! Actualice el 1.1 con el hex b que ponen en la pagina oficial y fantastico!!! lo actualizo perfecto y en segundos.
Muchas gracias!!!

No entiendo porque no ponen este en vez del HIDBootloader.

saludos.

Buenas, mi hermano ha comprado un psbreak sin comentarme nada y resulta qué és 1.0 PIC.

Me he leido como 20 paginas del post y no llego a comprender del todo el proceso para hacerlo actualizable, me lio con los pasos y la manera qué hay qué soldarle las resistencias,porque parece qué hay 2 ,la de la pagina 1 y la de la 38 de ozopino.

Me podrias hacer un paso a paso ?

Tengo primero qué desoldar el chip o no hace falta ?

Gracias por leerme !

korsario escribió:Buenas, mi hermano ha comprado un psbreak sin comentarme nada y resulta qué és 1.0 PIC.

Me he leido como 20 paginas del post y no llego a comprender del todo el proceso para hacerlo actualizable, me lio con los pasos y la manera qué hay qué soldarle las resistencias,porque parece qué hay 2 ,la de la pagina 1 y la de la 38 de ozopino.

Me podrias hacer un paso a paso ?

Tengo primero qué desoldar el chip o no hace falta ?

Gracias por leerme !

Puedes hacer cualquiera de los dos mods. Con la siguiente diferencia:

- Si haces el mod de la página 1 con dos resistencias tendrás que programar el bootloader de Neoteo
- Si haces el de la página 38 con 1 resitencia tendrás que programar el bootloader de esa página.

En ambos casos tendrás también que soldar las 5 patitas de marras a un programador de Pics para meterle un bootloader u otro.

Elnef escribió:

korsario escribió:Buenas, mi hermano ha comprado un psbreak sin comentarme nada y resulta qué és 1.0 PIC.

Me he leido como 20 paginas del post y no llego a comprender del todo el proceso para hacerlo actualizable, me lio con los pasos y la manera qué hay qué soldarle las resistencias,porque parece qué hay 2 ,la de la pagina 1 y la de la 38 de ozopino.

Me podrias hacer un paso a paso ?

Tengo primero qué desoldar el chip o no hace falta ?

Gracias por leerme !

Puedes hacer cualquiera de los dos mods. Con la siguiente diferencia:

- Si haces el mod de la página 1 con dos resistencias tendrás que programar el bootloader de Neoteo
- Si haces el de la página 38 con 1 resitencia tendrás que programar el bootloader de esa página.

En ambos casos tendrás también que soldar las 5 patitas de marras a un programador de Pics para meterle un bootloader u otro.

Vale, entiendo pues qué primero me curro cualquiera de los 2 mod, y luego lo conecto a un programador para el bootloader, o al revés?

[/quote]
me alegro. Pues lo de la verificación te deberia de haber puesto "Verify Completed Successfully"
Prueba denuevo a meterle el ultimo firm de la web de ps3break para la version 1.1. Quizs haya sido un error.
Un saludo![/quote]

A mi tambien me parecio raro, xq lo demas aparecio como que lo hizo todo bien, el unico proceso q fallo fue el de verificar, pero hoy vuelvo a probar. Instale esa version la q esta en la pagina!!! Pero algo mejor tiene xq antes el Motorstorm se me congelaba en la carga y ahora funciona bien!

Saludossssss y gracias otra vez!

korsario escribió:

Elnef escribió:

korsario escribió:Buenas, mi hermano ha comprado un psbreak sin comentarme nada y resulta qué és 1.0 PIC.

Me he leido como 20 paginas del post y no llego a comprender del todo el proceso para hacerlo actualizable, me lio con los pasos y la manera qué hay qué soldarle las resistencias,porque parece qué hay 2 ,la de la pagina 1 y la de la 38 de ozopino.

Me podrias hacer un paso a paso ?

Tengo primero qué desoldar el chip o no hace falta ?

Gracias por leerme !

Puedes hacer cualquiera de los dos mods. Con la siguiente diferencia:

- Si haces el mod de la página 1 con dos resistencias tendrás que programar el bootloader de Neoteo
- Si haces el de la página 38 con 1 resitencia tendrás que programar el bootloader de esa página.

En ambos casos tendrás también que soldar las 5 patitas de marras a un programador de Pics para meterle un bootloader u otro.

Vale, entiendo pues qué primero me curro cualquiera de los 2 mod, y luego lo conecto a un programador para el bootloader, o al revés?

En realidad da igual el orden en el que lo hagas. Aunque personalmente le metería primero el bootolaoder con el prorgamador y luego le haría el mod.

q tipo de cables recomendais para soldar al pic ? valdrian hilos no ?

korsario escribió:
Vale, entiendo pues qué primero me curro cualquiera de los 2 mod, y luego lo conecto a un programador para el bootloader, o al revés?

Hola, primero hay que programar el pic con el bootloader y despues se hacen los mods. Si lo haces al reves el winpic no te detecta el pic, bueno eso era lo que me pasaba a mi, si tenia una resistencia soldado a patilla 1 el winpic no lo detectaba, sin resistencia si lo detecaba.

Saludos

Alguien sabe que PIC tienen la V1.1 y la V1.2¿?

Son todos la 18f2550 porque me parece que están metiendo en todos la 18f2450 para ahorrar costes

dieguite escribió: me alegro. Pues lo de la verificación te deberia de haber puesto "Verify Completed Successfully"
Prueba denuevo a meterle el ultimo firm de la web de ps3break para la version 1.1. Quizs haya sido un error.
Un saludo!

A mi tambien me parecio raro, xq lo demas aparecio como que lo hizo todo bien, el unico proceso q fallo fue el de verificar, pero hoy vuelvo a probar. Instale esa version la q esta en la pagina!!! Pero algo mejor tiene xq antes el Motorstorm se me congelaba en la carga y ahora funciona bien!

Saludossssss y gracias otra vez!

Si, vuelve a probar. De todas maneras si te va bien, como se suele decir, mejor no tocar xD

LoWRaiDeR escribió:q tipo de cables recomendais para soldar al pic ? valdrian hilos no ?

Yo uso el típico 30AWG.

Buenas ¿Alguien me puede explicar como se desmonta el botón? Me explico, (intentaré ser breve) tengo el mod hecho etc etc, y me funcionaba perfectamente, pero ayer quise actualizar y cuando pulse el botón, me lleve un desgusto, no entraba en modo para programar. Pense joer que pasa ahora. Desmonte la carcasa para comprobar si había un cable suelto pero no todo bien, entonces pense... pues sera cosa del botón, y con hilo hice un puente entre el - y + del botón, y a mi sorpresa (alivio) entro en modo programar.
Creo que lo que me ha pasado es que intente arreglar lo del botón (plastico negro) que sa había roto con un poco de pegamento loctite, (que al final no sirvio para na) y que igual hay una gota de loctite que impide el contacto cuando pulso el botón. Por eso pensaba en desmontar/abrir el botón para mirar si es cierto e intentar arreglarlo ya que es un coñazo tener que abrir mi break para puentear el botón cada vez que quiero actualizar.

Gracias de antemano.

Saluods

frank101 escribió:Buenas ¿Alguien me puede explicar como se desmonta el botón? Me explico, (intentaré ser breve) tengo el mod hecho etc etc, y me funcionaba perfectamente, pero ayer quise actualizar y cuando pulse el botón, me lleve un desgusto, no entraba en modo para programar. Pense joer que pasa ahora. Desmonte la carcasa para comprobar si había un cable suelto pero no todo bien, entonces pense... pues sera cosa del botón, y con hilo hice un puente entre el - y + del botón, y a mi sorpresa (alivio) entro en modo programar.
Creo que lo que me ha pasado es que intente arreglar lo del botón (plastico negro) que sa había roto con un poco de pegamento loctite, (que al final no sirvio para na) y que igual hay una gota de loctite que impide el contacto cuando pulso el botón. Por eso pensaba en desmontar/abrir el botón para mirar si es cierto e intentar arreglarlo ya que es un coñazo tener que abrir mi break para puentear el botón cada vez que quiero actualizar.

Gracias de antemano.

Saluods

A mi me paso algo parecido, el boton se ensució y dejo de funcionar. Es fácil abrirlo. Con un alfiler levantas de un lateral y ya te sale la chapita. Limpias bien el circulito de metal que hace de interruptor y lo vuelves a cerrar. Si quieres que te quede bien el interruptor casi como nuevo, antes de volver a colocar la chapita, recorta un circulito de papel y colocalo encima del de metal. Luego vuelve a cerrar la chapita. Al pulsador de plástico negro échale una gotita de pegamento instantáneo, colócalo en su sitio y pégalo al papel. Asi no se te caerá nunca y mejorará la adherencia, ya que contra metal pega mal.
Un saludo!

Casper20390 escribió:Alguien sabe que PIC tienen la V1.1 y la V1.2¿?

Son todos la 18f2550 porque me parece que están metiendo en todos la 18f2450 para ahorrar costes

Creo que vienen con 18f2450 al menos uno que me trajo un amigo v1.1, tenia problemas para actualizar mediante el HIDBootloader y era porque no era 2550 por lo tanto tuve que usar el MiEUSBHIDLoader.

Casper20390 escribió:Alguien sabe que PIC tienen la V1.1 y la V1.2¿?

Son todos la 18f2550 porque me parece que están metiendo en todos la 18f2450 para ahorrar costes

En cuanto me llege te lo digo

Ahora ya casi todos vienen con el maldito 18f2450. Es una mierda, no entran los groopic convencionales.
He encontrado en psx scene un tio que los ha compilado y le han entrado. Pero no dice como lo ha hecho.
(Encima que dice que se ha basado en los SRC del blog del groopic)
Le pedido por privado sus SRC y le he preguntado que version del CCS usa, no sea que el problema este ahi.
Estos son los 2 hex, funcionando en todos los pic.
ps3break_KaKaRoTo.rar
http://www.subirfacil.com/files/5BRUU8R ... KaRoTo.rar

ps3break_HermesV4.rar
http://www.subirfacil.com/files/UMHCZGM ... rmesV4.rar

Buenas, estoy tratando de dejar mi la ps3 limpia borrando carpetas y archivos innecesarios.
Tengo la version de 120gb y solo me quedan 52gb por lo que creo que de tantos open manager instalados, juegos copiados y luego borrados debe haber mucha basura.
Instale el comgenie`s awsome file manager y logro ver todo el directorio de la consola pero no quiero borrar y hacer macanas.
Alguien ya intento dejar su consola limpia como el primer dia sin nada? Me gustaria ver donde se guardan esas carpetas laun1234, y todas las que distintas que se muestran cuando uno instala cada open manager.
consejos?

saludos y gracias.

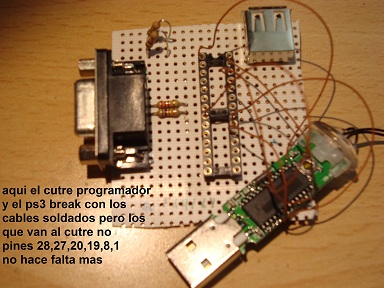

este equema eh echo yo para que funcione el boot y no morir en el intento y no hacer una modificacion que te cagas
para programar sueldo los cables
como la imagen

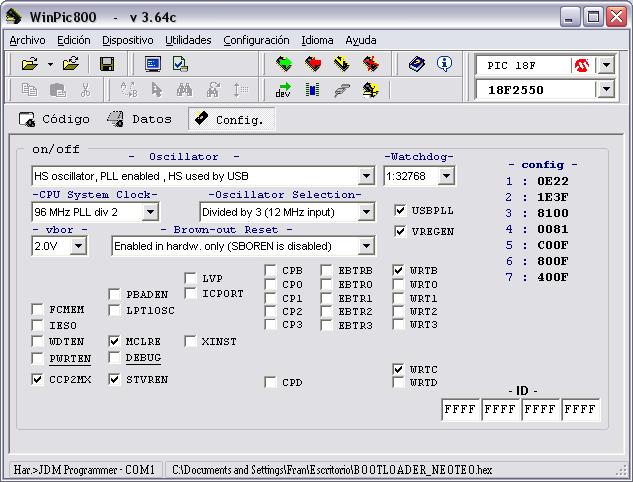

luego con esta configuracion y cambiando la confi a cristal de 12mhz

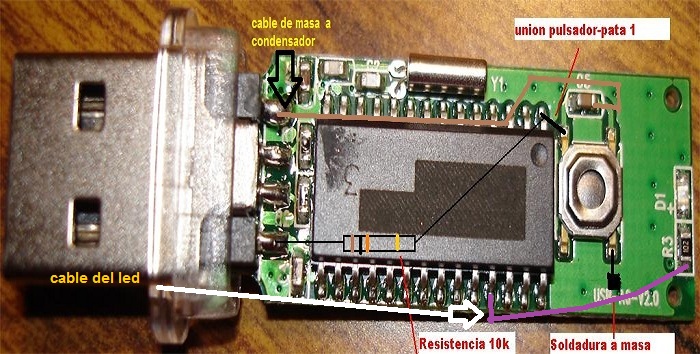

y despues de programar, esta modificacion basada en ozopino que llebava.
bueno rec tifico funciona cuando le sale de los web.






y este hex boot loader y funciona cuando le sale de los web
http://www.megaupload.com/?d=I53ZQUWD

y luego meter el Hex que os salga de los webbbbbbbbbbbbb.........

Haz una como la mia, sin mucho cable por ahi volando. Es fácil, sencillo y para toda la familia.

este ultimo eskema lleva 2 resistencias de 10k no ?????????? yo tenia pensado hacer la que lleva tan solo 1................. :S:S:S:S

LoWRaiDeR escribió:este ultimo eskema lleva 2 resistencias de 10k no ?????????? yo tenia pensado hacer la que lleva tan solo 1................. :S:S:S:S

Te aconsejo que le pongas las 2.... Pero weno de la otra forma también funciona...

sanjolu escribió:este equema eh echo yo para que funcione el boot y no morir en el intento y no hacer una modificacion que te cagas
para programar sueldo los cables
como la imagen


luego con esta configuracion y cambiando la confi a cristal de 12mhz


y despues de programar, esta modificacion basada en ozopino que llebava.
bueno rec tifico funciona cuando le sale de los web.


y este hex boot loader y funciona cuando le sale de los web
http://www.megaupload.com/?d=I53ZQUWD

y luego meter el Hex que os salga de los webbbbbbbbbbbbb.........

No es que funcione cuando le pasa por los webbb, es que el reset hay que pulsarlo una vez está conectado el dispositivo al pc... primero le han de llegar los 5vcc a la R10K del pin1 y luego ponerlo a masa.

Mi sistema es:

Meto el USB en el PC
Abro el programa "HIDBootLoader.exe"
Cierro el programa (abrirlo antes e spara que las rutinas de framework se cargen)
OPulso el reset
Abro de nuevo el "HIDBootLoader.exe" y ya me dice Attached.


Con la modificación de dos resistencias has de meter el pincho con el reset pulsado y luego ya lo puedes soltar.


Por cierto el cable marrón te sobra.

Casper20390 escribió:

LoWRaiDeR escribió:este ultimo eskema lleva 2 resistencias de 10k no ?????????? yo tenia pensado hacer la que lleva tan solo 1................. :S:S:S:S

Te aconsejo que le pongas las 2.... Pero weno de la otra forma también funciona...

haz caso a los espertos la version con 1 resistencia no es tan estable

LoWRaiDeR escribió:este ultimo eskema lleva 2 resistencias de 10k no ?????????? yo tenia pensado hacer la que lleva tan solo 1................. :S:S:S:S

Correcto, es el esquema del principio con 2 resistencias solo que un poco simplificado.
Un saludo!

josete2k escribió:

sanjolu escribió:este equema eh echo yo para que funcione el boot y no morir en el intento y no hacer una modificacion que te cagas
para programar sueldo los cables
como la imagen


luego con esta configuracion y cambiando la confi a cristal de 12mhz


y despues de programar, esta modificacion basada en ozopino que llebava.
bueno rec tifico funciona cuando le sale de los web.


y este hex boot loader y funciona cuando le sale de los web
http://www.megaupload.com/?d=I53ZQUWD

y luego meter el Hex que os salga de los webbbbbbbbbbbbb.........

No es que funcione cuando le pasa por los webbb, es que el reset hay que pulsarlo una vez está conectado el dispositivo al pc... primero le han de llegar los 5vcc a la R10K del pin1 y luego ponerlo a masa.

Mi sistema es:

Meto el USB en el PC
Abro el programa "HIDBootLoader.exe"
Cierro el programa (abrirlo antes e spara que las rutinas de framework se cargen)
OPulso el reset
Abro de nuevo el "HIDBootLoader.exe" y ya me dice Attached.


Con la modificación de dos resistencias has de meter el pincho con el reset pulsado y luego ya lo puedes soltar.


Por cierto el cable marrón te sobra.

ok muchisimas gracias por la aclaracion.... el tema es que tngo 1 sola resistencia de 10k que es la q voy a reusar del cutreprogramador....... ya os comentaré la experiencia saludossssssss

al ultimo le tenido que añadir un boton como este ,mas chungo para meter pero entra

joseedgar escribió:al ultimo le tenido que añadir un boton como este ,mas chungo para meter pero entra

Pus queda más chulo.

acabo de pensar algo para los que tengan el pic 2450 intentar colocar las resistencias y todo los cables para ver si se puede dar funcion al boton ,seria interesante intentarlo de esa forma yo ahora no tengo ninguno para hacerlo

paso de tar modificando nada.. me acabo de pillar un ps3key y cuando me llegue le encasqueto a alguien el ps3break (sin engañar claro)no es lo mio.

Para todos los que quieran hacer el mod de Ozopino, con 1 Resistencia de 10K al Pin 1, he compilado un bootloader mejor.
El suyo era muy inestable, a si que he compilado uno y va perfecto. He probado en 2 ps3break que tengo en casa, y tambien en un groopic casero hecho por mi. Perfecto. Con cada toque de boton entra/sale de bootloader.
Bootloader_Ps3Break_Pin1_LedB4_TSC.rar
http://www.subirfacil.com/files/1UVYGLU ... B4_TSC.rar
He puesto un led de status al Pin 25, ya que lo hice pensando en hacer un groopic casero, en pcb con pulsador. A si que si poneis un hilillo desde el pin 22 al 25 ya funcionara el led en todos los hex de paso.

Probado en Pic18f2550 y 18f2455. En los que tienen pic 18f2450, no va, pero es innecesario porque todos estos ya vienen con bootloader.

TSC escribió:Para todos los que quieran hacer el mod de Ozopino, con 1 Resistencia de 10K al Pin 1, he compilado un bootloader mejor.
El suyo era muy inestable, a si que he compilado uno y va perfecto. He probado en 2 ps3break que tengo en casa, y tambien en un groopic casero hecho por mi. Perfecto. Con cada toque de boton entra/sale de bootloader.
Bootloader_Ps3Break_Pin1_LedB4_TSC.rar
http://www.subirfacil.com/files/1UVYGLU ... B4_TSC.rar
He puesto un led de status al Pin 25, ya que lo hice pensando en hacer un groopic casero, en pcb con pulsador. A si que si poneis un hilillo desde el pin 22 al 25 ya funcionara el led en todos los hex de paso.

Probado en Pic18f2550 y 18f2455. En los que tienen pic 18f2450, no va, pero es innecesario porque todos estos ya vienen con bootloader.

Hola, pudes compartir el src para poder editar lo del led.
Gracias de antemano.
Un Saludo.

P.D. Con que prog lo compilas? Yo intente hacer uno con el ccs pero siempre me daba error en typedef.h

Pues es que el gran problema sobre el SRC del bootloader es que lo hice en el portatil, y me ha cascao el HD... suerte que cuando termino algo, los hex los paso al grande donde tengo puerto COM.
Lo compile con el MPLAB Ide, basandome en este tuto hilo_gu-a-construir-usb-compatible-con-psgroopic_1490686

TSC escribió:Para todos los que quieran hacer el mod de Ozopino, con 1 Resistencia de 10K al Pin 1, he compilado un bootloader mejor.
El suyo era muy inestable, a si que he compilado uno y va perfecto. He probado en 2 ps3break que tengo en casa, y tambien en un groopic casero hecho por mi. Perfecto. Con cada toque de boton entra/sale de bootloader.
Bootloader_Ps3Break_Pin1_LedB4_TSC.rar
http://www.subirfacil.com/files/1UVYGLU ... B4_TSC.rar
He puesto un led de status al Pin 25, ya que lo hice pensando en hacer un groopic casero, en pcb con pulsador. A si que si poneis un hilillo desde el pin 22 al 25 ya funcionara el led en todos los hex de paso.

Probado en Pic18f2550 y 18f2455. En los que tienen pic 18f2450, no va, pero es innecesario porque todos estos ya vienen con bootloader.

te lo subo a la primera pagina

TSC escribió:Pues es que el gran problema sobre el SRC del bootloader es que lo hice en el portatil, y me ha cascao el HD... suerte que cuando termino algo, los hex los paso al grande donde tengo puerto COM.
Lo compile con el MPLAB Ide, basandome en este tuto hilo_gu-a-construir-usb-compatible-con-psgroopic_1490686

Gracias, lo intentare, yo tengo src del neoteo y de USBHIDC18_18F2550Trainer_V1.0, pero al intentar compilar con el ccs, siempre me da error en el fichero typedef.h

Un saludo

frank101 escribió:

TSC escribió:Pues es que el gran problema sobre el SRC del bootloader es que lo hice en el portatil, y me ha cascao el HD... suerte que cuando termino algo, los hex los paso al grande donde tengo puerto COM.
Lo compile con el MPLAB Ide, basandome en este tuto hilo_gu-a-construir-usb-compatible-con-psgroopic_1490686

Gracias, lo intentare, yo tengo src del neoteo y de USBHIDC18_18F2550Trainer_V1.0, pero al intentar compilar con el ccs, siempre me da error en el fichero typedef.h

Un saludo

Claro, tienes que compilar con el Mplab IDE, bajandote tambien el compilador c18, pero el full, que aunque es un trial de 60 dias, puedes desinstalarlo e instalarlo infinitamente. El que es gratuito es lite y da problemas.

TSC escribió:
Claro, tienes que compilar con el Mplab IDE, bajandote tambien el compilador c18, pero el full, que aunque es un trial de 60 dias, puedes desinstalarlo e instalarlo infinitamente. El que es gratuito es lite y da problemas.

Gracias, si tienes razon acabo de tratar de instalar el compilador c18 upgrade y no me deja, ¿Es esta la versión: HI-TECH C Compiler for PIC18 MCUs (PRO)?

Saludos

Tienes que bajarte el "MPLAB C for PIC18 v3.36 Standard-Eval Version " http://www.microchip.com/Microchip.WWW. ... =en010014#

Con ese perfecto, yo me tire 3 dias hasta que lei por un foro ingles que era por tener el lite...
