PROYECTO: HARDMOD para poner un lector de micro sd en la psvita

la de 1,6mm deberia de valer,eso si,a lo mejor sin carcasa,y logicamente tapando para evitar cortos

vamos,lo que vendria siendo un prototipo,pero a mi me basta xDD
ah!, por el tiempo no pasa nada, pero si querria saber cual es la ideal.
¿que diferencia hay de estas 3 opciones?
¿son medidas de fino a gordo?
- 2 oz copper, 0.8mm thickness
- Medium Run
- Super Swift Service
@jotax

- 2 oz copper, 0.8mm thickness --> grosor del cobre, grosor del PCB. 0.2 es lo standard en estos fabicantes baratos, y para placas chorras. A más grosor, más caro.
- Medium Run --> la tirada de PCBs que quieres, es para un mínimo número de PCBs y/o mínimo tamaño del panel (depende del con quien lo vayas a contratar)
- Super Swift Service --> velocidad de fabricación... si te urge, es más caro

Para comprar una placa suelta, ni medium run, ni swift service. 2oz copper y luego el grosor del PCB el que quieras
gracias!

y a españa (alicante) se pueden pedir verdad? en oshpark

creo que aqui somos varios castellanos que las habeis pedido
jotax escribió:gracias!

y a españa (alicante) se pueden pedir verdad? en oshpark

creo que aqui somos varios castellanos que las habeis pedido


Nunca he usado oshpark, pero envían a todo el mundo. Plazos y demás ni idea.
c0d3m4st4 escribió:
jotax escribió:gracias!

y a españa (alicante) se pueden pedir verdad? en oshpark

creo que aqui somos varios castellanos que las habeis pedido


Nunca he usado oshpark, pero envían a todo el mundo. Plazos y demás ni idea.


uy, por eso pregunté cual es el formulario final recomendado para pedir las pcb's? :/

aun estoy a tiempo
jotax escribió:
c0d3m4st4 escribió:
jotax escribió:gracias!

y a españa (alicante) se pueden pedir verdad? en oshpark

creo que aqui somos varios castellanos que las habeis pedido


Nunca he usado oshpark, pero envían a todo el mundo. Plazos y demás ni idea.


uy, por eso pregunté cual es el formulario final recomendado para pedir las pcb's? :/

aun estoy a tiempo

Yo soy de Gran Canaria rellene y pedi en Oshpark. No pone ninguna restricción geográfica ya avisare cuando me lleguen.
Acq escribió:Yo soy de Gran Canaria rellene y pedi en Oshpark. No pone ninguna restricción geográfica ya avisare cuando me lleguen.
guay!
gracias!! [beer]
A los que han comprado -como yo- en osh park ¿han elegido el modo "normal" de entrega, o han pagado el extra por un envío más rápido?

Porque si ustedes están en Europa y yo en América... jejeje, pero el servicio de correos en mi país es un asco, son lentos y "pierden" paquetes.
@Alberto +3 yo he puesto el normal de momento me han puesto que el dia 11 estarian listas. Asi q supongo q del lunes 17 al viernes siguiente deberian llegar.
Alguien sabe como sacar la pieza cuando se queda atascada dentro del slot?
Danielwc40 escribió:Alguien sabe como sacar la pieza cuando se queda atascada dentro del slot?

A alguno ya le ha pasado también tienes q desarmarla y creo q cortar una piezita no obstante busca en el hilo q minimo a dos le ha pasado sin contarte a ti. Asi vez como lo han arreglado.
Si lo saco forzado se pueden dañar los pines del slot?... Los que leen la tarjeta del juego?
@Danielwc40 ni idea conten las ansias y espera que alguien que sepa te conteste o busca por ahi información no vayas a joder el slot por ansias
Acq escribió:@Danielwc40 ni idea conten las ansias y espera que alguien que sepa te conteste o busca por ahi información no vayas a joder el slot por ansias

Alguien sabe como se abre el slot?... Creo que se machucaron los pines... Vi que el aliexpress venden solo el slot, en caso de entiendo que se puede cambiar por otro o solo abrirlo y arregarle las pestañas...
Una duda.

Comprando en osh park, una vez comprado, que más cosas necesitas para poder hacerlo? .

Estoy intentando enterarme desde el principio del hilo pero no hay forma......

El que sepa hacerlo yo le compro una de las tarjetas completas xD , que a mi soldar pines con el pulso tan malo que tengo.....
Danielwc40 escribió:
Acq escribió:@Danielwc40 ni idea conten las ansias y espera que alguien que sepa te conteste o busca por ahi información no vayas a joder el slot por ansias

Alguien sabe como se abre el slot?... Creo que se machucaron los pines... Vi que el aliexpress venden solo el slot, en caso de entiendo que se puede cambiar por otro o solo abrirlo y arregarle las pestañas...


Lo de reparar las pestañas no suele quedar nunca bien una vez dobladas, vas a tener que desoldarlo y ponerle uno nuevo (yo por suerte solo perdí lo que retiene el juego, por lo que me sigue funcionando perfectamente poniendo un tope al juego en un lateral)
Ninoh-FOX escribió:
Danielwc40 escribió:
Acq escribió:@Danielwc40 ni idea conten las ansias y espera que alguien que sepa te conteste o busca por ahi información no vayas a joder el slot por ansias

Alguien sabe como se abre el slot?... Creo que se machucaron los pines... Vi que el aliexpress venden solo el slot, en caso de entiendo que se puede cambiar por otro o solo abrirlo y arregarle las pestañas...


Lo de reparar las pestañas no suele quedar nunca bien una vez dobladas, vas a tener que desoldarlo y ponerle uno nuevo (yo por suerte solo perdí lo que retiene el juego, por lo que me sigue funcionando perfectamente poniendo un tope al juego en un lateral)

Como se desolda?... tengo un board que es para piezas y tiene ese slot funcional...
@Danielwc40
Necesitas una bomba de desoldar e ir calentando los puntos uno a uno
sigried escribió:Una duda.

Comprando en osh park, una vez comprado, que más cosas necesitas para poder hacerlo? .

Estoy intentando enterarme desde el principio del hilo pero no hay forma......

El que sepa hacerlo yo le compro una de las tarjetas completas xD , que a mi soldar pines con el pulso tan malo que tengo.....


esto: http://www.ebay.es/itm/10Pcs-TransFlash ... 2424532770

y y lo demás software
Lambrett escribió:@Danielwc40
Necesitas una bomba de desoldar e ir calentando los puntos uno a uno

Me puedes indicar cuales son los puntos?
sL1pKn07 escribió:
sigried escribió:Una duda.

Comprando en osh park, una vez comprado, que más cosas necesitas para poder hacerlo? .

Estoy intentando enterarme desde el principio del hilo pero no hay forma......

El que sepa hacerlo yo le compro una de las tarjetas completas xD , que a mi soldar pines con el pulso tan malo que tengo.....


esto: http://www.ebay.es/itm/10Pcs-TransFlash ... 2424532770

y y lo demás software


Pero habria que soldar esto a la carcasa no? o como funciona
sigried escribió:
sL1pKn07 escribió:
sigried escribió:Una duda.

Comprando en osh park, una vez comprado, que más cosas necesitas para poder hacerlo? .

Estoy intentando enterarme desde el principio del hilo pero no hay forma......

El que sepa hacerlo yo le compro una de las tarjetas completas xD , que a mi soldar pines con el pulso tan malo que tengo.....


esto: http://www.ebay.es/itm/10Pcs-TransFlash ... 2424532770

y y lo demás software


Pero habria que soldar esto a la carcasa no? o como funciona


en la wiki del primer hilo esta todo explicado
Tarjeta formateada en linux, pasos que he seguido: en windows inicio "buscar programas y archivos" poner "diskpart"
- list disk
- select disk "el numero donde se encuentre la microsd"
- select partition "el numero de la particion a borrar"
- delete partition override. Con esto tendremos la microsd sin particiones, cargar ubuntu sin instalar, ir a terminal,
- sudo add-apt-repository universe
- sudo apt-get update
- sudo apt-get upgrade
- sudo apt-get install exfat-utils
- mkfs.exfat /dev/sdx "sustituir la x por la unidad de la microsd".
Una vez terminado copiar desde windows la unidad ux0 a la microsd y listo para probar.

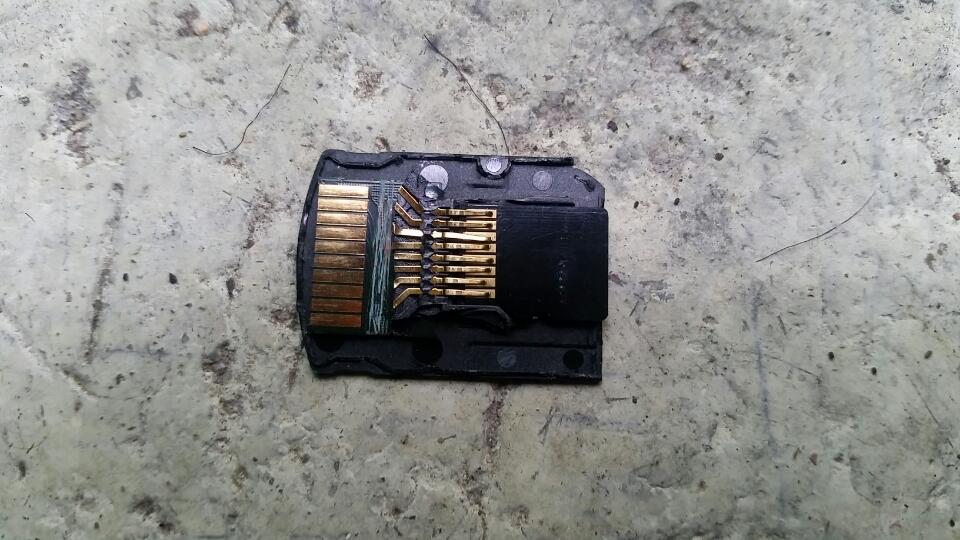

Danielwc40 escribió:Asi preparare mi adaptador...

jeje q bueno, queda de lo mas rustico :D
Danielwc40 escribió:Asi preparare mi adaptador...


Eso es el que dije yo el otro dia.

Hacer una carcasa identica del cartucho de psvita en 3d pero que interiormente pudiesemos hubicar los pines del adaptador de sd y luego hacer las conexiones a los pines del juego. Con eso no tenemos que meter el lector metalico y evitamos grosores.
jotax escribió:
Danielwc40 escribió:Asi preparare mi adaptador...

jeje q bueno, queda de lo mas rustico :D

ahora que me fijo, la tarjeta "la metes a revés", has puesto los pines en la parte de arriba.
jotax escribió:
jotax escribió:
Danielwc40 escribió:Asi preparare mi adaptador...

jeje q bueno, queda de lo mas rustico :D

ahora que me fijo, la tarjeta "la metes a revés", has puesto los pines en la parte de arriba.

Solo era psra mostrar el modelo... Entre hoy y mañana lo habre terminado y se los mostrare
Danielwc40 escribió:Asi preparare mi adaptador...


Lo has puesto del revés, la parte curva no es la parte baja del cartucho xP
yo ya hice el mod con cartucho ya la probé con un multimetro desde las patas del cartucho a la memoria micro sd pero cuando la inserto no prende el bombillo que esta a lado del del cartucho y no le reconoce alguien sabe que puede ser, ya monte el plugin y todo pero no funciona estoy probando en una vita slim
hulkike escribió:yo ya hice el mod con cartucho ya la probé con un multimetro desde las patas del cartucho a la memoria micro sd pero cuando la inserto no prende el bombillo que esta a lado del del cartucho y no le reconoce alguien sabe que puede ser, ya monte el plugin y todo pero no funciona estoy probando en una vita slim

¿has formateado la micro sd a formato exFat?
crazy2k4 escribió:
hulkike escribió:yo ya hice el mod con cartucho ya la probé con un multimetro desde las patas del cartucho a la memoria micro sd pero cuando la inserto no prende el bombillo que esta a lado del del cartucho y no le reconoce alguien sabe que puede ser, ya monte el plugin y todo pero no funciona estoy probando en una vita slim

¿has formateado la micro sd a formato exFat?


si en linux ubuntu
@hulkike yo aun no he podido probarlo,estoy a la espera de recibir las pcb y tal
pero no se supone que con el vitashell,deberias de poder montar ux0 a la microsd???mira a ver si encuentras esa opcion
no se me ocurre mas por ahora xD
crazy2k4 escribió:@hulkike yo aun no he podido probarlo,estoy a la espera de recibir las pcb y tal
pero no se supone que con el vitashell,deberias de poder montar ux0 a la microsd???mira a ver si encuentras esa opcion
no se me ocurre mas por ahora xD

en el vitashell con el triangulo
Haciendo honor al titulo del post he conseguido poner un lector de micro sd dentro de la vita en la 2004.
Materiales:
- PS Vita 2004.
- Alicates de corte.
- Destornillador de estrella.
- Una dremel, para el corte del slot de micro sd.
- Cable fino y maleable, he utilizado el de las pantallas de los portatiles flex cable lvds, suelda bien y es resistente.
https://drive.google.com/file/d/0B5h86Z ... sp=sharing
https://drive.google.com/file/d/0B5h86Z ... sp=sharing
https://drive.google.com/file/d/0B5h86Z ... sp=sharing
https://drive.google.com/file/d/0B5h86Z ... sp=sharing
https://drive.google.com/file/d/0B5h86Z ... sp=sharing
@judokan que guapo lastima que haya q agujerear la carcasa aun asi esta super curradisimo buen trabajo yo seguire esperando mi pcb. Ese brico quedaría de puta madre en una vita 3g o en una wifi con la carcasa de la 3g si es q se puede hacer el invento asi se mete por donde la sim que estaría el lector.
@judokan buen trabajo, yo personalmente siempre me alejo de lo que tenga que ver con soldaduras debido a mi torpeza, una pregunta, esta opción permite tener una microsd en el lector y poder usar un cartucho original simultaneamente ? Lo pregunto porque supongo que el driver es el mismo que con el mod de un cartucho y por tanto supongo que no...
__snake__ escribió:@judokan buen trabajo, yo personalmente siempre me alejo de lo que tenga que ver con soldaduras debido a mi torpeza, una pregunta, esta opción permite tener una microsd en el lector y poder usar un cartucho original simultaneamente ? Lo pregunto porque supongo que el driver es el mismo que con el mod de un cartucho y por tanto supongo que no...


No, solo funciona la microsd.
judokan escribió:
__snake__ escribió:@judokan buen trabajo, yo personalmente siempre me alejo de lo que tenga que ver con soldaduras debido a mi torpeza, una pregunta, esta opción permite tener una microsd en el lector y poder usar un cartucho original simultaneamente ? Lo pregunto porque supongo que el driver es el mismo que con el mod de un cartucho y por tanto supongo que no...


No, solo funciona la microsd.


Ok, lo suponia, gracias por la info! Me quedo por ahora con el mod de cartucho externo ya que no requiere tocar nada de la vita... a ver si alguien empieza a venderlo ya soldado y hecho...
Algún consejo para abrir un cartucho sin que muera en el intento?
Cual programa en linux se usa para formatear la memoria en exfat?
judokan escribió:Haciendo honor al titulo del post he conseguido poner un lector de micro sd dentro de la vita en la 2004.
Materiales:
- PS Vita 2004.
- Alicates de corte.
- Destornillador de estrella.
- Una dremel, para el corte del slot de micro sd.
- Cable fino y maleable, he utilizado el de las pantallas de los portatiles flex cable lvds, suelda bien y es resistente.
https://drive.google.com/file/d/0B5h86Z ... sp=sharing
https://drive.google.com/file/d/0B5h86Z ... sp=sharing
https://drive.google.com/file/d/0B5h86Z ... sp=sharing
https://drive.google.com/file/d/0B5h86Z ... sp=sharing
https://drive.google.com/file/d/0B5h86Z ... sp=sharing


Hola.

Te ha quedado muy bueno.Es lo que pensaba hacer en una vita 3g ,pero no he encontrado un diagrama de donde se deben soldar los puntos en una placa 3g, ¿tendras el detalle de los puntos para la 3g?

Slsds.
coas85 escribió:
judokan escribió:Haciendo honor al titulo del post he conseguido poner un lector de micro sd dentro de la vita en la 2004.
Materiales:
- PS Vita 2004.
- Alicates de corte.
- Destornillador de estrella.
- Una dremel, para el corte del slot de micro sd.
- Cable fino y maleable, he utilizado el de las pantallas de los portatiles flex cable lvds, suelda bien y es resistente.
https://drive.google.com/file/d/0B5h86Z ... sp=sharing
https://drive.google.com/file/d/0B5h86Z ... sp=sharing
https://drive.google.com/file/d/0B5h86Z ... sp=sharing
https://drive.google.com/file/d/0B5h86Z ... sp=sharing
https://drive.google.com/file/d/0B5h86Z ... sp=sharing


Hola.

Te ha quedado muy bueno.Es lo que pensaba hacer en una vita 3g ,pero no he encontrado un diagrama de donde se deben soldar los puntos en una placa 3g, ¿tendras el detalle de los puntos para la 3g?

Slsds.


Lo siento, solo dispongo de una 2004.
Una pregunta, en el wiki dice que la parte superior del juego se quita con tijeras, eso no se dañaria?
@judokan JODER QUE CURRAZO (si, con mayusculas) [boing] [boing] [boing] [boing] [boing]
Es una pasada de mod y bastante sencillo si tienes las herramientas necesarias.
Y digo yo, si quieres puedes redactar los pasos necesarios en la wiki? [beer]
prefiero que lo hagas tu ya que eres el autor del mod y sabras explicarlo mejor que yo xD

@jamtemplar lo que haces es quitar la memoria del juego y dejar unicamente paso a las pistas del cartucho y hacer ahi el mod.
Danielwc40 escribió:Cual programa en linux se usa para formatear la memoria en exfat?


mkfs.exfat
Os dejo un video de alguien que le ha hecho el mod a la vita 3G sin la placa de yifanlu lo veo bastante simple es solo soldar los 4 cables del usb
https://www.youtube.com/watch?v=MbmRweqXMmw&t

Estoy pensando en hacerlo a la mia haber si funciona o no... (la mia es una wifi)
sL1pKn07 escribió:
Danielwc40 escribió:Cual programa en linux se usa para formatear la memoria en exfat?


mkfs.exfat

De donde se pueden bajar los Drivers para usarlo?
judokan escribió:Haciendo honor al titulo del post he conseguido poner un lector de micro sd dentro de la vita en la 2004.
Materiales:
- PS Vita 2004.
- Alicates de corte.
- Destornillador de estrella.
- Una dremel, para el corte del slot de micro sd.
- Cable fino y maleable, he utilizado el de las pantallas de los portatiles flex cable lvds, suelda bien y es resistente.
https://drive.google.com/file/d/0B5h86Z ... sp=sharing

que buena idea! gracias.
pero los que no sabemos nos hacemos preguntas [+risas]

si has seguido esa foto, por que has decidido soldar el gnd en otro sitio del señalado?

Imagen
