@adridevil9 Minimo uno de estos 2 modelos
NOX Hummer ZX (incluye ya 3 ventiladores 2 delanteros y uno trasero)
https://www.pccomponentes.com/nox-hummer-zx-usb-30(también esta en blanco)
Fractal Design Focus G (incluye 2 ventiladores ambos delanteros)
https://www.pccomponentes.com/fractal-d ... tana-negra(la tienes también en blanco que para mi gusto queda mejor
)
Luego ya en la parte alta de presupuesto tenemos:
CoolerMaster MasterCase H500
https://www.pccomponentes.com/coolermas ... l-templadoAerocool Project 7 P7-C1
https://www.amazon.es/Aerocool-P7C1PRO- ... JAAHJ&th=1 @spiderrrboy OJO CUIDADO NO LO CAGUES QUE NO SON EL MISMO CABLE Y PUEDES CARGARTE ALGO
Las gráficas usan cables PCI-E de 6 pines o de 8 pines (el cable va unido aparentando ser 8 pines pero si tiras un poco de el veras que se puede dividir en 6+2)
El cable POWER ATX 12v de la placa por el contrario
JAMAS SE DIVIDE EN 6+2 JAMASEl cable ATX de la placa base es de 4 pines o de 8 pines (y algunas veces el cable va unido aparentando 8 pines pero si tiras un poco de el veras que se divide en 2 de 4 pines)
Nunca conectes el de la gráfica de 6+2 a la placa y viceversa o te podrás llevar un chispazo que puede joder la gráfica o la placa (asi que ojo de no confundir ambos cables)
PLACA = 8 divisibles en 4+4
Gráfica = 8 divisible en 6+2

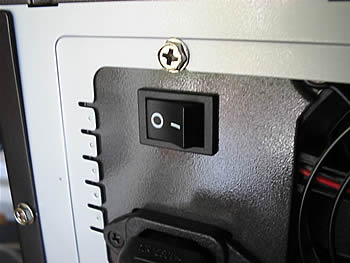

ANTES DE EMPEZAR RECUERDA SIEMPRE QUE LA FUENTE DE ALIMENTACIÓN DEBE DE ESTAR APAGADA DESDE ATRÁS ANTES DE CONECTAR O DESCONECTAR CUALQUIER COMPONENTEBien dicho lo anterior empecemos por lo básico (En la imagen he puesto las partes importantes en distintos colores)
COLOR ROJO CONECTORES DEL BOTON DE ENCENDIDO/RESET Y DEMAS Te dejo una foto esquemática de los conectores de encendido
System power LED (2-pin
PLED)
Este conector de 2 pines es para el LED de alimentación del sistema. Conecte el cable del LED de alimentación del chasis a este conector. El LED de alimentación del sistema se enciende cuando enciende la alimentación del sistema y parpadea cuando el sistema está en modo de suspensión.
Hard disk drive activity LED (2-pin
IDE_LED)
Este conector de 2 pines es para el LED de actividad de la unidad de disco duro. Conecte el cable del LED de actividad del disco duro a este conector. El LED IDE se enciende o parpadea cuando se leen o escriben datos en el HDD.
System warning speaker (4-pin
SPEAKER)
Este conector de 4 clavijas es para el altavoz de advertencia del sistema montado en el chasis. El altavoz le permite escuchar los pitidos y advertencias del sistema.
ATX power button/soft-off button (2-pin
PWRSW)
Este conector es para el botón de encendido del sistema. Al presionar el botón de encendido, el sistema se enciende o lo pone en modo de reposo o de desconexión suave en función de la configuración del BIOS. Al presionar el interruptor de encendido durante más de cuatro segundos mientras el sistema está encendido, el sistema se apaga.
Reset button (2-pin
RESET)
Este conector de 2 clavijas es para el botón de reinicio montado en el chasis para reiniciar el sistema sin apagar la alimentación del sistema.
Aqui te dejo el manual de usuario en ingles
http://www.manualsdir.com/manuals/29735 ... ml?page=34Y aquí la pagina oficial para que te lo descargues
https://www.asus.com/Motherboards/P7P55 ... sk_Manual/¿Creo que esta claro donde debe de ir cada cable no?
COLOR AZUL CONECTOR DE ALIMENTACIÓN DE LA CPU (Tú placa base lleva 2 uno de ellos esta tapado por un trozo de goma...este conector tapado es un conector auxiliar para cuando se hace OC muy alto y la CPU necesita alimentación extra (en condiciones normales no es obligatorio su uso por eso viene tapado)
Ese cable le lleva la fuente de alimentación y es tal que asi
A veces la fuente puede llevar 1 de 8 pines que se divide (se parte en
2 de 4 pines) ojo a eso es un cable que como digo o se divide en 2 de 4 pines NUNCA en uno de
6 pines y otro de 2 pinesEsto lo digo porque hay un cable muy parecido que es de 8 pines pero que se divide en 6+2 (este tipo de cables es para la grafica NUNCA PARA LA CPU asi que no se te ocurre conectarlo por error)
Lo digo porque suele ser habitual la confusión
Cable de Gráfica diferencias con el cable de CPU
CONECTOR VERDE DE 24 PINES CABLE DE ALIMENTACIÓN DE LA PLACA BASEEsto realmente no tiene nada que explicar conectas ese cable de la fuente hay y punto
COLOR LILA CONECTOR DEL VENTILADOR DE LA CPUHay conectas el ventilador del hyper h411r
Y ya esta eso es lo basico para que el PC arranque
Para que el PC de imagen deberas conectar la gráfica al conector PCIEX16 que esta justo al lado del color LILA (es una ranura alargada azul marino) veras que te dice el nombre pueddes verlo en la imagen.
Con la gráfica conectada conectas la pantalla a la gráfica y el PC debería encenderse y mostrar imagen en el monitor
Saludos
