[HILO OFICIAL] Matrix V3 con led + Oscilador 48Mhz

Archivado
1…4, 5, 6, 7, 8, 9
Hola el capacitor se conecta entre el punto A y tierra, lo que pasa es que el punto A también esta conectado en un punto del selector pero sino lo puedes ver, solo conéctalo en A y el otro extremo a tierra saludos.
Información de mi consola:
Versión 2.0.14717.0
Xbox Slim
Modelo de Placa: Trinity


Según parece en el log que me ha dado AutoGG, creo que mi consola tiene NandXell (Se lo he puesto, o intentado con Matrix Nand Programmer)...
Log:
DETECTANDO NAND: usb


Using XFlash @ [0:1]
ARM Version 1
FlashConfig: 0x00023010
Reading 0x0001 / 0x0001
Done!
Small Block detectado
Leyendo Nand Espere...........

Using XFlash @ [0:1]
ARM Version 1
FlashConfig: 0x00023010
Reading 0x03FF / 0x03FF
Done!
Dump Leido , Leyendo el siguiente

Using XFlash @ [0:1]
ARM Version 1
FlashConfig: 0x00023010
Reading 0x03FF / 0x03FF
Done!
Nand leidas y son indenticas.

DETECTANDO NAND: "nand\nanddump.bin"


-------------------------------------------------------------------------------------------------------------
NandPro v3.0a by Tiros

Using Virtual Nand Device File: nand\nanddump.bin
Flash Config: 0x00023010
Block Size: 16KB Block Limits: 0x000000..0x000000
File: common\temp\flash.bin
Reading
0000
0000



-------------------------------------------------------------------------------------------------------------
Small Block detectado
Cargando Nand ...OK
Analizando Bad Blocks ...
No parece haber blocks remapeados

Checking ECC-CheckSum... Wait

-------------------------------------------------------------------------------------------------------------
Ecc Check: OK

-------------------------------------------------------------------------------------------------------------
Done
BUSCANDO SMC_CONFIG EN NAND
Smc Config encontrado en 0x00FEB800
Leyendo Temperaturas...:
Reset Parental Code: RDAL
ANALIZANDO DATOS DE NAND

ID: 50445154
Dump con ECC - eliminando ECC
Encontrado SMC (version 3.1) : 00001000 - 00004000

Nand RETAIL (Original)
Encontrado Keyvault : 00004000 - 00008000
Looking for Cpukey in Local Database. Not Found
Buscando cpukey.txt en la misma carpetaNot Found
Looking for Cpukey on Nand.Not Found
Encontrado CB_A (build 9230) : 00008000 - 00009fc0
Encontrado CB_B (build 9230) : 00009fc0 - 000119f0
Encontrado CD (build 9230) : 000119f0 - 00016a70
Encontrado CE (build 1888) : 00016a70 - 0006cae0
Encontrado CF (build 9199) : 00070000- 00074450
Encontrado CF1 (build 14717) : 00080000- 00084560
Encontrado CG (build 9199) : 00074450- 000c62d2
Encontrado CG1 build 14717) : 00084560- 000eaa0c
Nand valida
DETECTANDO MODELO DE CONSOLA
Comprobando si es un modelo Exploiteable...
Modelo : Trinity CB_A_9230 GLITCHEABLE
CD_9230 No valida para Jtag o ya Jtaged

Size: 16


-------------------------------------------------------------------------------------------------------------
1 archivo(s) copiado(s).

-------------------------------------------------------------------------------------------------------------

FileSystems:
FileSystem Active:20 offset:0xDDBA00
FileSystem Last:15 offset:0xF01040

Block Size File
0x00001000 0x00003000 SMC_3.1.bin
0x00004000 0x00004000 Keyvault.bin
0x00008000 0x00001FC0 CB_A_9230.bin
0x00009FC0 0x00007A30 CB_B_9230.bin
0x000119F0 0x00005080 CD_9230.bin
0x00016A70 0x00056070 CE_1888.bin
0x00070000 0x00004450 CF_9199.bin
0x00080000 0x00004560 CF1_14717.bin
0x00074450 0x00051E82 CG_9199.bin
0x00084560 0x000664AC CG1_14717.bin
0x00E90000 0x00014000 aac.xexp2
0x00EA4000 0x00061000 bootanim.xex
0x00F08000 0x0001E000 hud.xex
0x00F28000 0x00013000 huduiskin.xex
0x00F3C000 0x00008000 mfgbootlauncher.xex
0x00F44000 0x0000C800 nomni.xexp2
0x00F54000 0x00005000 nomnifwm.xexp2
0x00F5C000 0x00002000 nomnifwk.xexp2
0x00F60000 0x00237000 xam.xex
0x002C8000 0x00015000 ximecore.xex
0x002E0000 0x00002800 ximedic.xexp2
0x00330000 0x00018000 xenonclatin.xttp2
0x00348000 0x00007000 xenonjklatin.xttp2
0x00360000 0x0000C000 createprofile.xex
0x0036C000 0x0063B000 dash.xex
0x009B0000 0x00009000 deviceselector.xex
0x00AD8000 0x0001B000 gamerprofile.xex
0x00C9C000 0x0000C000 minimediaplayer.xex
0x00CA8000 0x00016000 signin.xex
0x00D50000 0x00007000 updater.xex
0x00D58000 0x00009000 vk.xex
0x00358000 0x00000A00 crl.bin
0x009B8000 0x0011B000 xenonclatin.xtt
0x00AEC000 0x001A8000 xenonjklatin.xtt
0x00CB0000 0x00090000 ximedic.xex
0x00E68000 0x00000400 secdata.bin
0x00D64000 0x00004000 extended.bin
0x00E70000 0x00007090 dae.bin
0x00D7C000 0x0005AA10 sysupdate.xexp2

-------------------------------------------------------------------------------------------------------------
* CpuKey no cargada. Si la sabes escribela en su campo o usa alguno de los metodos para obtenerla.

* Si aun no la tienes Selecciona un modelo de Xell y Pulsa Crear NandXell

-------------------------------------------------------------------------------------------------------------
Copia guardada como:
nands\backups\50445154\nanddump_353.bin
Generando Nand Xell . Espere ...
Patching Trinity version 3.1 SMC at offset 0x13b3
New Cb Detected
patchset for 9188 found, 4 patch(es)
Using RIP CB_A
Agregando datos a la NandXell
0x00000000..0x000001FF (0x00000200 bytes) Header
0x00000200..0x00000FFF (0x00000E00 bytes) Padding
0x00001000..0x00003FFF (0x00003000 bytes) SMC
0x00004000..0x00007FFF (0x00004000 bytes) Keyvault
0x00008000..0x00009ABF (0x00001AC0 bytes) CB_A 9188
0x00009AC0..0x000112BF (0x00007800 bytes) CB_B 9188
0x000112C0..0x000172BF (0x00006000 bytes) CD 9452
0x000172C0..0x0001FFFF (0x00008D40 bytes) Padding
Generando ECC. Espere...Adding Xell part
Xell: Reloaded
OK
Nand Xell generado.Solo falta que flashees la NandXell generada
(output\nandxell.bin)

-------------------------------------------------------------------------------------------------------------
* Ahora Pulsa en Flashear Xell para grabar el dump con el xell en tu Xbox.

-------------------------------------------------------------------------------------------------------------
Procesando.........

Using XFlash @ [0:1]
ARM Version 1
FlashConfig: 0x00023010
Writing 0x004F / 0x004F
Done!

-------------------------------------------------------------------------------------------------------------
* Una vez finalizado correctamente arranca la consola y saldra el Xell.Entre otras cosas muestra la Ip y la CpuKey. Para obtenerla podemos:
- Escribes a mano en el programa en el campo CPUKEY
- Conectala en Red y Pulsa IP - Cpukey.
- Usa el icono Usb - Dumper y sigue las instrucciones
- Si tenemos flasher instalado podemos leerla pulsando en Flasher-Cpukey.
* Si en el proceso de escritura o posteriormente hay algun error prueba con otra version de Nandpro en Opciones.

Pues le he puesto un chip Matrix Glitcher V3 con Oscilador,
pero al intentar encenderlo, el chip parpadea de una manera intensa durante unos segundos cada tres segundos... ¿Esto quiere decir algo?
Y ahí se queda, no ejecuta el NandXell, se queda la pantalla en negro.
Fotos de la Instalación del chip:
-
http://imageshack.us/a/img14/3764/dydk.jpg
http://imageshack.us/a/img844/8076/vmm1.jpg
http://imageshack.us/a/img853/6858/p6yj.jpg
http://imageshack.us/a/img833/3629/z418.jpg
http://imageshack.us/a/img856/4318/ngn1.jpg

¿Qué hacer?
Mira el proceso parece limpio efectivamente has generado la nand Xell pero para poder cargarla necesitas que el chip deje de glichar podrias subir un video de como hiciste las conexiones, y poder observar el comportamiento del chip es decir la manera en que prende , por lo que dices se queda glicheando pero para un mejor diagnostico puedes poner un pequeño video, saludos.
Buenas, alguien me puede ayudar con una trinity? el chip glitchea perfectamente si no le pongo el condensador de 330 como dice al principio del hilo pero no arranca. pero si se lo pongo el condensador en el punto A y GND no glitchea y el ventilador suena fuerte. No se que hacer para arrancar con este chip. Una ayudito please.
(mensaje borrado)
vecino terminar está baneado por "Troll - EOL no es tu foro"
Que yo sepa no.
Yo nunca lo pude hacer andar en las toshiba que fallan.
(mensaje borrado)
vecino terminar está baneado por "Troll - EOL no es tu foro"
Hola a este foro hace unos días tenia un problema con un chip matrix v3 instalado en una corona v2 el cual no encendía al instalarse, mucho menos glicheaba pues bien por fin solución, después de tanto soldar y desoldar logre que encendiera coloque un capacitor de 270pf y logre su encendido , inicialmente había adquirido uno que era de 220 pf el cual me bloqueo por completo el encendido del chip al removerlo encendió vaya caso no el capacitor era nuevo , y como este foro se trata de ayudar pues bien este era el motivo real de no encendido, después de eso pase al siguiente problema el chip no dejaba de glitchear hice de todo pensando que el capacitor era la causa principal y probe con varios valores al final deje el de 270pf y desde luego pase al punto muy común la instalación, medi voltajes en el chip en cada pata en donde expongo mis resultados: en el punto Vcc 3.3v ,punto A 2.8v , punto B 2.8v, punto D y E cada uno con 3.1v , todos tomados con respecto a tierra, así que viendo estos voltajes me hiso pensar que el cableado no era la causa, asi que opte por probar gruesos de cables y longuitudes de distintos tamaños , pero nunca dejaba de glitchear, el resultado siempre era el mismo, lei en algún hilo una persona que tenia el mismo problema glitcheo infinito y segui su consejo , en el punto A rst yo use el punto alternativo, esta vez lo cambie por el punto que se encuentra debajo del x clamp. el punto denominado C5R11 y todo lo deje como esta y voala trabajando al 100%, es increíble en esta corona v2 el punto alternativo no funciono sin embargo el punto normal si me funciono, les dejo mi configuración final, el largo de los cables es de 19cm para el punto A y punto B cada uno para el punto D y E lo mas corto posibles aproximadamente 5 cm cada uno , respecto a la alimentación del chip la mas importante, el Vcc y tierra mas gruesos de aproximadamente 10 cm cada uno, el tiempo de encendido es de de 2 a 3 glitcheos por lo regular y a veces enciende hasta el 8 glitcheo pero no importa es bastante aceptable, sumo mi experiencia para lo que pueda retribuir a esta gran comunidad ya que en mi caso estuve batallando con este chip por espacio de casi 3 semanas y si que se siente bien verlo trabajar, un abrazo y espero que mi experiencia sirva para otros con problemas similares en el futuro gracias.
vecino terminar escribió:
lucasbk escribió:Que yo sepa no.
Yo nunca lo pude hacer andar en las toshiba que fallan.



mis conocimientos en fix y en electronica son muy basicos , mas aun vi en el hilo de COOLRUNER que alguien con el perfil de PATO_UY creo un fix para el coolruner D chino y pudo hacer arrancar las TOSHIBA antes del 5 glitch, de seguro se puede hacer algo con este matrix

quien ha probado algo???

Para las toshiba que se quedan al 5 glitch solo tenes que alargar el cable del punto B hasta que te funcione.
(mensaje borrado)
vecino terminar está baneado por "Troll - EOL no es tu foro"
amigos han tenido problema con este chip ? que derrepente deje de glitchear sin motivo alguno ?, bueno yo compre este chip es el 6to que monto, el chip exilin es pequeño no como el de la foto, bueno lo monte en una falcon, al principio todo de mil maravillas arranque super rapidos, instantaneos, despues no glitcheo mas !! pense que el cpu habia muerto error 0022, lo quite y lo monte en una corona, todo bien ! arranques 30 a 50 segundos, resulta que hace ratico, encendi la corona y mi sorpresa es que el chip no glitchea ? [mamaaaaa] , el chip esta malo! quiero repararlo, no tendran un digrama para verificar ? o lo programo de nuevo ?
Hola como estas, que quieres decir con chip mas chico, podrias poner unas fotos de ese chip

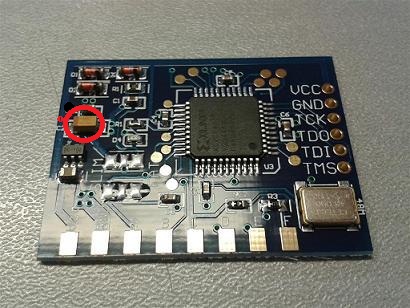

hola compañeros alguien save que componte es y el valor del mismo asi como si se puede sustituir por uno q no sea smd?

un saludo y muchisimas gracias anticipadas

Adjuntos


matrix v3
(mensaje borrado)
vecino terminar está baneado por "Troll - EOL no es tu foro"
Hola en la pagina donde compraba coolruner ya tiene tiempo que no venden y estos chips los usaba para consolas con placa trinity, eh estado poniendo matrix v3 quedan bien las consolas pero al rato de estar jugando sale luz roja, el chip con condensador de 330pf y solo con los pads de slim pasa lo mismo por ahi tenia un coolrunery con este no hay fallo a alguien le ha pasado lo mismo?????? :-?
caifan191 escribió:Hola en la pagina donde compraba coolruner ya tiene tiempo que no venden y estos chips los usaba para consolas con placa trinity, eh estado poniendo matrix v3 quedan bien las consolas pero al rato de estar jugando sale luz roja, el chip con condensador de 330pf y solo con los pads de slim pasa lo mismo por ahi tenia un coolrunery con este no hay fallo a alguien le ha pasado lo mismo?????? :-?


Ya lo comento Blakcat en su día, con el tema de los clones, ese chip al parecer se despierta una vez la consola esta iniciada y manda un glitch (pulso) y desestabiliza la cpu y provoca las luces rojas, hay que tener mucho cuidado con los chips clones y de dudosa calidad, podrías dañar la consola, saludos.
casca escribió:
caifan191 escribió:Hola en la pagina donde compraba coolruner ya tiene tiempo que no venden y estos chips los usaba para consolas con placa trinity, eh estado poniendo matrix v3 quedan bien las consolas pero al rato de estar jugando sale luz roja, el chip con condensador de 330pf y solo con los pads de slim pasa lo mismo por ahi tenia un coolrunery con este no hay fallo a alguien le ha pasado lo mismo?????? :-?


Ya lo comento Blakcat en su día, con el tema de los clones, ese chip al parecer se despierta una vez la consola esta iniciada y manda un glitch (pulso) y desestabiliza la cpu y provoca las luces rojas, hay que tener mucho cuidado con los chips clones y de dudosa calidad, podrías dañar la consola, saludos.


Bueno solucionado en todas las consolas con este error, despues de meditar un poco sobre el problema se me ocurrió alargar el post bin y adiós luz roja, y si el problema lo mas seguro que es ese, el chip como que manda otro pulso y adios
casca escribió:
caifan191 escribió:Hola en la pagina donde compraba coolruner ya tiene tiempo que no venden y estos chips los usaba para consolas con placa trinity, eh estado poniendo matrix v3 quedan bien las consolas pero al rato de estar jugando sale luz roja, el chip con condensador de 330pf y solo con los pads de slim pasa lo mismo por ahi tenia un coolrunery con este no hay fallo a alguien le ha pasado lo mismo?????? :-?


Ya lo comento Blakcat en su día, con el tema de los clones, ese chip al parecer se despierta una vez la consola esta iniciada y manda un glitch (pulso) y desestabiliza la cpu y provoca las luces rojas, hay que tener mucho cuidado con los chips clones y de dudosa calidad, podrías dañar la consola, saludos.[/quotcomo siempre protegiendo la imversion... que tristeza, hasta le pudes ehcra la culpa a un matrix v2 original y sales con el cuento que los selectores con copias....
cerdopower escribió:Como siempre protegiendo la imversion... que tristeza, hasta le pudes ehcra la culpa a un matrix v2 original y sales con el cuento que los selectores con copias....


Valla nos as salido adivino, ahora resulta que sabes en que trabajo y lo peor es que asta sabes lo que pensaría en caso de que un chip original fallara, lo tuyo si que es triste, sigue defendiendo esos chip que a la scene le va a venir de perlas, lastima de tiempo que pierden muchos scenes para que luego vosotros les escupáis a la cara poniendo esto, eso, eso si que es triste, saludos.
CASCA, deja de quejarte que cuando arranco el rgh se usaba cualquier chip que por lo menos iniciaba, ahi si no te quejabas ni protegias a tus sponsors.... instalacion chip consola xbox 360 serie E con fix r1r1 solo al punto gnd debido al cuelgue recurrente al 5 glitch... chip matrix con oscilador con capacitor de 270 pf entre gnd y A, cable cpu rst alrededor de 35 o 38 cms enrollado una vuelta en el ventilador, punto postbit pegado directo a la bolita # 4 del procesador de mas o menos 7 cms, cables sda y scl alrededor de 8 cms y 9cms aprox, 3.3 y GND con cable grueso de fuente de poder, arranques normales hasta el 15avo glitch, teniendo en cuenta que el fix siempre ralentiza el inicio, probando que el fix funciona, anexo fotos tanto de la instalacion previa a la extraccion del xell asi como de el pulido final y el fix en la parte posterior, ahhh, se me olvidaba, punto cpu rst tomado del punto normal de abajo.
Imagen
http://imgur.com/eSYicxqhttp://imgur.com/ftI6zzshttp://imgur.com/rojlu7Thttp://imgur.com/9pbaL4ahttp://imgur.com/CMekHy3http://imgur.com/ahmurvbhttp://imgur.com/0JF2kfShttp://imgur.com/ES1kW1bhttp://imgur.com/FkTKMb4http://imgur.com/IeIOc8nhttp://imgur.com/uki7FOzhttp://imgur.com/NfUWiTIhttp://imgur.com/goyvQfY
Hola, le he volado un pad a este chip y me gustaría saber si podría arreglarlo de alguna manera, es el de los puentes para FAT, el de abajo a la derecha, a ver si alguien me puede echar un cable.

Gracias.
Hace tiempo que no he montado ninguno y no tengo a mano, pero ese pad va a una pista raspa un poco para ver un poco de la misma y puedes hacer de nuevo el puente.
Es que he estado busanco y no veo ninguna pista ni ningún compoenente al que vaya conectado... :-? :-? :-? :-?
necesito ayuda tengo mi xbox360 con el chip matrix v3 pero no carga se queda colgada y no en ciende me gustaría saber como puedo resolver el problema
Haber el que no carga el xell..el dash...explica algo mas detalladamante
hola que tal pues yo tengo el mismo problema que mencionas el dela programacion con el matrix del cual pones la foto con osiliador pues resulta que como el diagrama muestra no me lee he hecho lo que mencionas tomar corriente de la consola he puesto el vcc y la tiella al chasis de la salida de video rcas al leer me enciende led pero me da una leyenda que dice que necesito alimentar que cheque mi conexión ya estoy desesperado les agradecería información
miguechido escribió:hola que tal pues yo tengo el mismo problema que mencionas el dela programacion con el matrix del cual pones la foto con osiliador pues resulta que como el diagrama muestra no me lee he hecho lo que mencionas tomar corriente de la consola he puesto el vcc y la tiella al chasis de la salida de video rcas al leer me enciende led pero me da una leyenda que dice que necesito alimentar que cheque mi conexión ya estoy desesperado les agradecería información

Pon una foto de la instalación y vemos como está, aunque supongo q no estarás poniendo el alimentador a la consola.
Y la próxima vez q escribas intenta poner una coma y algún punto, porq no se entiende nada de lo q has puesto [sonrisa] [sonrisa]
Muy buenas a todos. Hace dos meses me chipearon una slim 4gb con este chip (si no era éste, era la versión anterior) y de entrada me ha ido todo muy bien, hasta que este fin de semana pasado, el fds dejó de detectarme los juegos y mostrármelos en la carpeta de juegos de la 360. He probado ha reinstalar el fds y ha instalarlo desde 0 de mil maneras distintas y he formateado el disco duro de otras tantas maneras. El que me modificó la consola dice que no sabe qué puede ser, que es la primera vez que lo oye. Y aquí estoy, compartiéndolo con vosotros por si alguno sabe algo.
Hola compañeros, he comprado este chip para una placa trinity que es de las por culeras jajaja es el tercer chip distinto que uso diferente con esta placa y la jodía no quiere ir... he conseguido que arrancara alguna vez que otra pero tardando mucho, he visto como es la instalación en el post principal lo hago igual y no hace nada, le he puesto un condensador y tampoco, he usado los puntos alternativos para cpu-rst, alguna idea para que esta placa funcione? también decir que he volado un poco el punto FT4R2 pero lo he puenteado y no sale luces rojas ni nada, la consola enciende bien con la nand original. un saludo y gracias
yo tengo una jasper que es imposible de hacer.. e echo muchas jasper, falcon, trinity, coronas y sin problemas pero esta ya la doy por perdida... glitcheo infinito y nada... ni xell ni nada, resitencias, condensadores, cable largo, corto y nada... imposible que glitchee... benditos matrix pero en esta nanai xD-
Hola, me he hecho con una xbox falcon y queria meterle yo mismo el chip, pero estoy un poco verde.

Creo que tengo que comprar el chip matrix y ademas un programador nand. A parte de eso, no se si tengo que hacer alguna modificación en el chip, ya que he leido cosas sobre condesandores y longitud de cables, pero no se si esto corresponde a mi placa o a otra. Si me podeis orientar un poco resumidamente de lo mas importante, ya el resto voy documentandome.

He visto que el aliexpress, venden unos parecidos, asi como el programador nand, me imagino que seran clone ¿funcionan igual? De todas formas si alguien me puede dar enlaces de donde comprarlo barato y que sea el que realmente vale para la falcon, lo agradeceria aunque sea mediante m.p.

Un saludo.
jacaba escribió:Hola, me he hecho con una xbox falcon y queria meterle yo mismo el chip, pero estoy un poco verde.

Creo que tengo que comprar el chip matrix y ademas un programador nand. A parte de eso, no se si tengo que hacer alguna modificación en el chip, ya que he leido cosas sobre condesandores y longitud de cables, pero no se si esto corresponde a mi placa o a otra. Si me podeis orientar un poco resumidamente de lo mas importante, ya el resto voy documentandome.

He visto que el aliexpress, venden unos parecidos, asi como el programador nand, me imagino que seran clone ¿funcionan igual? De todas formas si alguien me puede dar enlaces de donde comprarlo barato y que sea el que realmente vale para la falcon, lo agradeceria aunque sea mediante m.p.

Un saludo.



Buenas chaval...

Yo ando igual que tu... con mi falcon de toda la vida, ya me he cansado de flashear lector y con tanto LT y grabar DVDR-DL y ahora me paso a esto.. a ver si o disfruto mas la Xbox o la termino de fastidiar XD

Me he pillado un Matrix V3 en una tienda de Madrid física por no mas de 15€ (te paso un privado donde...) he pillado los componentes necesarios en una tienda de electrónica (resistencias, diodos y conectores) para hacerme un programador y un Nanddumper, ambos por LPT caseros... me estoy empapando de tutos y esquemas... para darle caña.... a ver como sale el invento...

Os comentare mis avances, logros y espero que no cagadas , [sonrisa]

Saludos,
si, tienes esquemas y tutos de como hacer los cables caseros y de instalar el chip en la falcon, te agradeceria si puedes pasarmelo.

yo como aun tengo que esperar a que llegue el chip, aun no me he puesto a recapitular información.

Un saludo.
¿Este chip vale para una XBOX360 FAT - Falcon con 2.0.16202.0?
Estoy leyendo de varios sitios y estoy hecho un lio.
Claro que vale. Ademas va de maravilla.
Buenas tardes,

He concluido con mi instalación en una Falcon v3 con un Matrix V3 con dash 16547 y quería comentar mis experiencias por si os puede ayudar.

He realizado el programador Nanddumper LPT, como el link de mas abajo, y tengo que decir que habia puesto primero el diodo en el conector, y no me lo detectaba el AutoGG 0.9.3 ni para atras.... conclusion, quite el diodo y lo solde directamente a la placa de la xbox, y lo detecto a la primera, hice el dump de la nand, cargue el xen segun tutoriales, realice el xebuild 16547 y sin problemas, todo con el AutoGG 0.9.3

http://i188.photobucket.com/albums/z168 ... 55mowp.png
Este es el mio
Imagen

El programador del Matrix V3 he seguido este esquema, y me lo ha detectado sin problemas el X360 Glitch prog, tengo que decir que con la alimentacion directa del puerto LPT, si el chip esta sin soldar a la placa, pero si tenemos que reprogramarlo y esta soldado a la xbox, hay que conectar el adaptador de corriente a la xbox, (como hacemos con el nanddumper) si no, lo detecta pero dice que le falta alimentación

http://i454.photobucket.com/albums/qq26 ... prog-1.png

Este es mi programador:
Imagen


He usado el RHG2 A timing 1.0

En el CPU_RST no he usando ninguna resistencia ni capacitador, el cable va directo.

Imagen

al principio me arrancaba muy mal, entre 1 y 5 minutos con suerte... sin suerte directamente no arrancaba, pero me dio por aislar el chip con un carton debajo,(en la foto no aparece, lo hice despues) y ahora me arranca entre 30 y 40 segundos, de media y como mucho 1:15 las que mas, por lo que puedo decir que estoy muy contento.

En el chip he soldado los 2 pads de FAT, y no he soldado ni el punto C ni el F como muestro en la imagen

Imagen


Imagen


Con todo el respeto de EOL, he usado este tutorial externo

http://www.escenadual.com/modules.php?n ... le&sid=423

La verdad es que he estado muy confuso en esquemas, y metodos, y este me lo ha dejado claro,

He seguido este esquema, y como he dicho antes, sin soldar C ni F
http://escenadual.com/descargas%20xbox% ... rgh2.0.jpg

He tenido un poco de lio en aclararme con el AutoGG por no ser la misma versión, pero una vez aclarado, ha ido perfecto y he usado el AutoGG para todo salvo para programar el chip que he usado el X360 Glitch prog

Estoy mu contento por que se lo traga todo todo y todo XD

Un saludo
Hola Guslord, felicidades por tu instalacion pero si quieres opiniones te diré que las soldaduras son, y no te molestes por favor, de lo peor que haya visto. Usa flux en pasta para soldar es muy barato y lo tienen en cualquier tienda de electronica. Si el resto de soldaduras, las que se hacen en la xbox, son iguales que las del chip.... [buuuaaaa]
Los cables son muy gruesos, únicamente GND y VCC deberían ser un poco mas gruesos. Usa cable IDE para el resto que siempre hay por casa y va muy muy bien. Si ademas de esto usas el fix de resistencia + condensador mejorarás los tiempos un montón. Yo llevo unas 15 FAT entre Jasper y Falcon V3 y cuando le pillas el punto con el ese chip se consiguen tiempos sorprendentes de menos de medio minuto y en Jasper al segundo o tercer glitch. Claro hay que experimentar y equivocarse mucho. Para el fix lo que mejor va es 3.3K para la resistencia y 680 pF para el condensador pero puedes hacer varias combinaciones con resistencias de 2.2K y condensadores de 470 y 270 pF hasta que des con la tecla...
Otra cosa. El pad que está cerca del punto A siempre lo dejo abierto solo cierro en FAT el otro.

Imagen
Jajajajaja que razón tienes [carcajad] [carcajad]

A ver, yo uso el soldador, de poco en poco para las chapucillas de casa, y menos mal que tengo un soldador decente JBC 14S y con la punta fina y una buena lupa me he atrevido a meterle la zarpa a la Xbox, que si no aun estaría flasheando LT y quemando DVD DL..... solo con que funcione ya doy saltos de alegría... lo del flux lo he oído tantas veces pero por miedo a guarrear mas las cosas, he pasado... [sonrisa]

Yo, al contrario de que he flasheado unos cuantos lectores de "amiguetes" .... el RGH no lo vuelvo a hacer... jajaja se sufre mucho [+risas] me imagino que tu eres todo un profesional al que me tengo que quitar el sombrero... tienes toooooda la razón, gracias por la critica constructiva [beer]

Respecto al fix de la resistencia, y el condensador era lo siguiente que iba a probar si no conseguía bajar los tiempos, y tengo que decir que al ser un primerizo RGH2 hay mucha confusión en la red de tutos y esquemas, y lo de unir los 2 pads de fat, en los foros cuando la gente pregunta, todo el mundo dice que si, pero yo no he visto fotos .... ¿en que afecta? yo en mi caso, creo que puedo estar satisfecho de mi "chapucilla" viendo los timming de la gente.. pero eso si, que ningún amiguete me pida que lo haga en la suya [mad]

Gracias
Pues funcionando, si a ti te vale pues perfecto. Y para maestros otros del foro que llevan cientos de consolas yo solo soy un aficionado... [360º]
Cualquier cosa ya sabes.
Enhorabuena guslord, me viene genial tus experiencias, porque yo tengo la misma xbox y ya me ha llegado el chip.

Puedes pasarme los esquemas y los procedimientos para programar mediante el lpt casero?

un saludo
jacaba escribió:Enhorabuena guslord, me viene genial tus experiencias, porque yo tengo la misma xbox y ya me ha llegado el chip.

Puedes pasarme los esquemas y los procedimientos para programar mediante el lpt casero?

un saludo


Buenas Jacaba, gracias ;) salvo las soldaduras inexpertas..... [360º] me va genial....!! tengo el hd con el FSD petado ya de isos pasados a god.... [sonrisa]

El esquema que he usado es este, recuerda, que se alimenta directamente del puerto LPT, pero si lo tienes que reprogramar ya soldado, tendrás que alimentar la Xbox, si no, no te lo reconoce.

http://i454.photobucket.com/albums/qq26 ... prog-1.png

Respecto a procedimientos, pues si te lo reconoce, es mas fácil que el mecanismo de un chupete, :p

Te bajas la versión oficial del X360Glitchip de aquí:
http://www.x360glitchip.com/media/360gcProg_v1.6.exe

Seleccionas el cable "I use a JTAG LPT Cable" (por defecto sale el de Librasoft JtU) y le das al botón de "Connect", seleccionas el tipo de Timming que quieres con el desplegable de "Select File to flash" y le das a "Flash" y a correr..... ;)

Yo use el timming RGH2 A y por el momento me ha ido bien.

Por cierto, mi instalación final queda asi, deje soldados los cables del nanddumper, por si acaso, y los saque por el hueco del usb trasero, las soldaduras son chapuceras sin flux, pero yo las he visto peores [carcajad] [carcajad] , pero lo mas importante es que me arranca, a veces casi instantáneo, a veces 30 segundos, y a veces se puede alargar como mucho 1m:30s para mi genial, no puedo pedir mas..... al ser algo casero, [beer]

Imagen

Suerte!!!!
¿Alguien ha usado el chip en Corona V5 y V6? Yo los ocupo en Corona V4 hacia abajo, pero en las V5 y V6 ocupo x360run.
ApoQ escribió:¿Alguien ha usado el chip en Corona V5 y V6? Yo los ocupo en Corona V4 hacia abajo, pero en las V5 y V6 ocupo x360run.

yo lo use en una v6, ni me acuerdo que medidas use pero salio caminando finito finito
bueno, voy a aprovechar que en madrid tenemos unos dias de fiesta, para ponerme a meter mano a mi xbox.

Ayer estuve echando una ojeada a la instalacion de guslord y a su guia y lo tengo mas a menos claro.

Sin embargo, ayer empece a preparar el programador casero para programar mi matrix y no consegui encontrar la forma con que se programa. No se ni cual es el sofware que debo de usar, ni que datos tengo que grabar en el matrix.

Podeis echarme una mano? si podeis pasarme enlaces de descargar, os lo agradeceria.
Ayer me chute una falcon v3 con un matrix v3 con tiempos muy buenos de menos de 30 segundos y arranques instantanios. use el timming D de autogg y me quedo muy bien. dejo foto de la instalacion. [beer] [beer] [beer]

https://www.facebook.com/photo.php?fbid ... =1&theater.

en mi perfil hay varias instalaciones.

saludos.
vale, ya lo he programado chip, tonto de mi, estoy volviendome loco buscando y resulta que que me salte el posr de guslord, donde me lo explica y pone incluso enlace del 360gcprog.

Le acabo de meter el x360glitchchip Falcon Timing v1.0, ya que lei que a estas es recomendable meter el v.1 en lugar del v2.

Sin embargo guslord, comenta que a el le va muy bien con RGH2A.

He hecho bien o deberia coger un RGH2?

un saludo y muchas gracias.
Este puente, me puse a intentar dumpear la nand, con un lpt casero, pero despues de comprobar todas las conexiones y soldaduras mil veces, en todos los intentos, me da error, que no consigue detectar el modelo de consola.

Intentando con el nandprog, desde linea de msdos, parace que me extrae la nand ( un par de horas para extraer 3 copias), pero al comparar los ficheros, ninguna lectura coincide..

total, que hoy he pedido un programador nand usb, que me va a dar menos quebraderos de cabeza y que tarda muchisimo menos en extraer la nand, asi que me tocara dejar parado el tema, hasta que me venga de china...
Les paso esta experiencia que e notado con el programa autogg : antes de las ultimas 3 actualizaciones que a tenido el programa este chip (matrixV3 ) funcionaba muy bien tenia arranque de menos de 30 seg , pero dese que actualise el autogg puros problemas , haciendo pruebas de largo de cables y capacitores con recistencias no puede quedar estable , y me puse a checar instalacion posicion de chip , soldaduras y llege a una conclucion el xelbuild tiene problemas con el cristal de el chip o algo relacionado con el ya que si programo con un autogg que tengo en una computadora que hace mucho que no actualizo el programa funciona muy bien , pero si utilizo la computadora donde lo tengo actualizado el programa es puro batallar , haciendo mas pruebas intento trabajar con el punto c de la placa de el xbox y no con el cristal de el chip y o sorpresa funciona perfectamente bien , agarro otra consola desabilito el cristal de el chip y creo el xelbuild con el cpu biejo el que no tiene el programa actualizado y problemas en glisheo , programo nand con autogg actualizado y funciona bien . Conclucionres : anterior alas actualizaciones el chip trabaja mas rapido con su cristal que con el punto C de la placa de el xbox y si el autogg esta actualizado trabaja bien con el punto C de la placa de el xbox y no con el cristal de el chip
Estrello escribió:Les paso esta experiencia que e notado con el programa autogg : antes de las ultimas 3 actualizaciones que a tenido el programa este chip (matrixV3 ) funcionaba muy bien tenia arranque de menos de 30 seg , pero dese que actualise el autogg puros problemas , haciendo pruebas de largo de cables y capacitores con recistencias no puede quedar estable , y me puse a checar instalacion posicion de chip , soldaduras y llege a una conclucion el xelbuild tiene problemas con el cristal de el chip o algo relacionado con el ya que si programo con un autogg que tengo en una computadora que hace mucho que no actualizo el programa funciona muy bien , pero si utilizo la computadora donde lo tengo actualizado el programa es puro batallar , haciendo mas pruebas intento trabajar con el punto c de la placa de el xbox y no con el cristal de el chip y o sorpresa funciona perfectamente bien , agarro otra consola desabilito el cristal de el chip y creo el xelbuild con el cpu biejo el que no tiene el programa actualizado y problemas en glisheo , programo nand con autogg actualizado y funciona bien . Conclucionres : anterior alas actualizaciones el chip trabaja mas rapido con su cristal que con el punto C de la placa de el xbox y si el autogg esta actualizado trabaja bien con el punto C de la placa de el xbox y no con el cristal de el chip


Hola Estrello. Yo uso mucho el V3 para FAT y SLIM con el AutoGG actualizado a la ultima version. Les estoy metiendo en la Nand Glitch el ultimo dash 16747 y todo como siempre arrancando fenomenales todas.
Buenas, he volado un pad de este chip, el que veis en el círculo de la siguiente imagen, mi pregunta es si sabe alguien si funcionaría en una slim trinity, pues los pad de slim están intactos, o bien tengo que reconstruir la pista pues el pad va a algun aparte.

FOTO: http://subefotos.com/ver/?85c313565b6db ... 87b37o.jpg

NOTA: He probado en uno normal y no encuentro continuidad con ningún otro punto, por lo que creo que debería funcionar.

Gracias de antemano.
440 respuestas
Archivado
1…4, 5, 6, 7, 8, 9
Volver a Exploits y homebrew
