[PS2 TWO] Estudio de Fixes Para PS2 Two

y no es posible modificar el fix de vandrunen para que le pasen a la lente en vez de esos 500 mAh unos 650 o un poquillo más y ya tendriamos el invento perfecto?(según mis calculos con ua res de 1.85ohm que por no ser de valor estandar se podria hacer con una resistencia variable)

bueno chicos

2ª pstwo con infinity punto azul+fix vandrunen

decir que de momento todo bien, la primera sigue funcionando, aver esta 2ª?

como que con el fix vandrunen no funcionan los cd-r? pues entonces que me digan como estoi poniendo el firm 1.38 al infinity punto azul.


un saludo

amilio, al parecer hay dos versiones de placa de pstwo de momento, una de ellas necesita algo mas de intensidad y por eso no vale lo de vandrunen, almenos con los valores originales. Deciros tambien que el LM317 tal y como indica vandrunen esta configurado para suministrar una intensidad constante, o sea que con un aumento de demanda, siempre pasarian los 500mA.

ok psdos

pero como podemos diferenciar esas dos versiones?

se save algo de esa nueva version?, lo que he visto es que el fusible PS11 es diferente, esto lo he visto en fotos, puede ser esa la nueva?


un saludo

Si, esa es

y se save que diferencias ahi aparte del PS11?

un saludo

p.d. he estado mirando las fotos y las que tienen el PS11 diferente son las 7000,7012,7006 y 7007, y las que tienen el PS11 con el nº 63 son las 7003 y 7004... seguiremos informandonos....

amilio escribió:como que con el fix vandrunen no funcionan los cd-r? pues entonces que me digan como estoi poniendo el firm 1.38 al infinity punto azul.

Yo he montado todo tal cuál lo pone en su web, excepto el fusible que utilicé el mismo PS11. La primera vez lo monté con cable awg30 y hoy lo cambié todo por awg24. Sigue igual: no carga ni un CD/CDR y los que inicia se terminan bloqueando durante el juego mientras la lente no para de hacer ruido.

En cuanto tenga tiempo probaré con resistencias de 2.2 y 2ohm en vez de los 2.5 ohm.

Por cierto el nº de placa es el 035-41, a ver si los que sí les lee CD/CDR podéis indicar el nº por si tiene algo que ver...


P.D.: Se me olvidaba. Hay tres tipos de placas, cito de los foros de DMS:

VanDrunen escribió:GH-035-11 had both fuses PS11 and PS14 replaced by "something else".
- GH-035-21 had a normal fuse on PS14 and "something else" on PS11.
- one GH-035-41 has "something else" on PS14 and a normal fuse on PS11.
- and the other GH-035-41 had a fuse on both PS11 and PS14

¿SE PUEDE HECER ESTO?

¿seria efectivo poner el fusible rearmable mas la modificacion del pic12c508 o no se pueden poner las dos cosas a la vez, y tambien se puede poner el diodo 1n4007 en la entrada de alimentacion como ponia alguien en este ilo, ya con tres protecciones a la vez sera bastante?

pako202 el problema ahora esque no le llega suficiente caña a la lente por lo cual lee peor y se necesita q lleguen unos 650mA , de los 500 mA que llega ahora.

con la modificacion del pic es que no llega mas de 500ma?

y no se podria cambiar el hex del pic para que dejara pasar los 650ma que nos hacen falta?

Lo que hace el pic es mandar la orden de apagar a la ps2 cuando nota algo extraño. Lo que se podria hacer es poner resistencias de menor valor en pararalelo , pero es cuestion de provar.

entonces si se puede porner el fusible rearmable y ademas poner el pic asi si nota algo raro desconecte la play y con el fusible de rearme automatico de 750ma que venden en amidata tiene la tension suficiente para que lea los cdr



ó tambien hay que quitar el fuse 11 con el pic?

tu k tienes puesto y haber si puedes poner algunas fotos

A ver si puedo poner en breve unas fotillos. Lo que debeis de hacer es sustituir el F11, es decir, quitais el F11 y poneis en su puesto el rearmable y ademas colocar el PIC para mas seguridad.

haber si lo poneis pero a alguien me puede decir como le va
por lo visto dano a sustituydo las 4 resistencias

Bueno,ante todo decir,que soy nuevo en esto,pero no nuevo en el mundo de la electronica.
Y no se que me da que llego en mal momento......
Tengo un encargo familiar de un pstwo y estoy leyendo cada cosa por el foro que acojona.
Bueno,el tema del fusible rearmable me parece un buena solucion para la proteccion de la consola Psdos,no es algo comodo para el usuario pero mejor que se queme la lente es.
Por cierto,he estado mirando en amidata y ha visto unos fusibles rearmables de mayor voltaje pero de menor tamaño que los que indicas,referencia 184-4974.Estos son muy conocidos porque ya he cambiado unos cuantos en placas base de pcs.
Existen en tamaño micro smd,que casi se pierden entre los dedos.
Pues nada mas por ahora,solo estar a la espera de resultados,porque hasta navidades puede esperar el chipeo,asi q voy a intentar tener mucho cuidado para que mi pobre sobrino no llore el primer dia de navidad.
Un saludo a todos

Para los interesados, los franceses han puesto más información: http://www.ripper3.com/V12_protect.pdf

El FIX 2 es la "protección VanDrunen" aunque los graciosos estos no le mencionan. Sólo se diferencia en que eliminan el fusible PS11.

juancar en el bandrumen tambien se quita el fusible

ESO LO LLEVO HACIENDO YO POR LO MENOS HACE 6 MESES , LO EXPLIQUE A QUI PERO NADIE ME HIZO CASO, PUES AHORA LO HACEIS TARDE A MI ME HA FUNCIONADO ESTE MÉTODO FENOMENAL Y TENGO VARIOS TRUQUITOS PARA INSTALARLOS POR QUE HAY EN ALGUNAS QUE FUNCIONAN Y EN OTRAS NO

Thulsa Doom no te enfades i dinos cuales son los truquillos para que nos funcione a todos

a ver si esta idea se puede (psdos lo intento parecido y no se salio)

ponemos la modificacion de vandrunen pero en vez de 2,5 onmios ponemos de 2,2 para que lea los cd's y le ponemos el fusible de rearme automatico en la entrada del lm317 para que nos proteja aun mas y si no tenemos bastante le ponemos tambien el pic ( a proposito por que tiene dos hex los archivos del pic)

pako202 escribió:juancar en el bandrumen tambien se quita el fusible

En el fix tal como lo hacen los del ripper eliminan el fusible.

Si lo haces como explica VanDrunen en la web cambias de sitio el fusible.

tngo una pregunta

a mi me pusieron el infinity 1.36 o algo d eso

pero no creo ke me pusieran na de eso de limitador d corriente


ME VA A PETAR LA PSTWO SEGURO???

la verdad es ke solo yevo usandola 2 dias

ntonces ke me recomendais? ke no juegue ni na asta ke no le ponga eso o algo ??????????????

ke puede pasar si sigo jugando sin el limitador ese????

gracias

pues ahora a salido esto




ya medireis que fix es el bueno, yo ya he montado dos con el fix de vandrunen y de momento funciona.


un saludo

Thulsa Doom, hace 6 meses que existe la pstwo?

amilio pero que invento es este????? , alguien ha provado ese fix y que es exactamente lo que hace? reducir voltaje como los demas?

esto es cllaramente la solucion matrix con los diodos y el 12c508, osea nada por lo que a mi respecta, ya se ha hablado de la utilidad de estas dos protecciones.........
1saludo

anoche instale el dsm4 con el lm317 pero con la resistencia de 2.2 y el fusible de rearme automatico en la entrada del lm y me lee todos los juegos incluso los cdr
"por ahora" ya dire si va bien o se jode

Señores, hoy me viene una pstwo y no quiero quedarme sin hacer un tutorial, a ver si alguien me envia un privado con otras opciones.
De momento voy a hacer lo de Van Drunen 4 resistencias en parlelo de 10 ohm conectadas a un limitador de potencia LM317 y con salida de un fuse de 2A
Ya me direis otras opciones mas que nada para ir a comprar y hacer foticas ^^ pa los novatucos

Un saludo!

wenas.

Neosx , azlo pronto!!! jejej

yo pregunte una kosa pero no se me a contestaoo..

mi duda es ke no se si me an puesto o no algo d limitacion d corriente.

yo yeve a ponerle el chip a la pstwo y la tngo ya 2 dias, y aparentemente va d lujo, pero no se si lo tiene o no..........

como lo puedo saber ??

ke puede pasar si sigo jugando sin tener alguna limitacion???

aver si alguien me responde

kchiche17 escribió:wenas.

Neosx , azlo pronto!!! jejej

yo pregunte una kosa pero no se me a contestaoo..

mi duda es ke no se si me an puesto o no algo d limitacion d corriente.

yo yeve a ponerle el chip a la pstwo y la tngo ya 2 dias, y aparentemente va d lujo, pero no se si lo tiene o no..........

como lo puedo saber ??

ke puede pasar si sigo jugando sin tener alguna limitacion???

aver si alguien me responde

Tio te recomiendo que no juegues ni un minuto más a tu pstwo hasta que no protejas la lente, puede que te funciona bien aun pero usa un dvd malo o el san andreas y veras lo que te dura.
(puedes comprobarlo abriendo la consola y mirando a ver si hay algo mas aparte del chip grande, los diodos no valen ni el 12c bueca el LM317, guiate por als fotos, aunque es bastante grande y lo veras a simple vista)
Voto por el vandrunen con 2.2 y que se jodan los CDR, jajajajaj

hola trapixeros¡¡¡
soy novato, nunca m abia metido en estos lios, pero m compre 1 pstwo la semana pasada y este finde me lie a montar mi dsm4pro.
el montarla la primera vez ni arrancaba ni se encendia la luz ni naaa...., seme pusieron d corbata¡¡¡¡
desmonte y era k 1 de los cablecillos se desoldo al mintar la carcasa (k no tienes sitio pa na de na..., y al meter el chip ni sabia como, jeje).
ya funciona, pero alguna vez seme blokea al resetear y e tenido que desenchufar y enchufar de nuevo, pero lee bien los juegos trapis en dvd.
puse el vandrunen con las 4 resistencias, el lsm317, y el fusible 2a.
el problema k tengo, es k por ejemplo al grabar el crash bandikot solo ocupa 500 megas, no m permite grabarlo el alcohol a dvd, sino a cd, y estos los lee a saltos, tan mal que ni anda el juego...

alguna solucion?
puede ser que no e montado algo correctamente?
el cd con la toxic bios si me lo cojio a la primera.....
S.O.S¡¡¡¡¡¡¡

gracias a todos de antemano, soys unos makinas¡¡¡¡

kchiche17 escribió:wenas.

Neosx , azlo pronto!!! jejej

yo pregunte una kosa pero no se me a contestaoo..

mi duda es ke no se si me an puesto o no algo d limitacion d corriente.

yo yeve a ponerle el chip a la pstwo y la tngo ya 2 dias, y aparentemente va d lujo, pero no se si lo tiene o no..........

como lo puedo saber ??

ke puede pasar si sigo jugando sin tener alguna limitacion???

aver si alguien me responde

Te digo lo mismo que elsalmon, informate, pregunta en la tienda o algo pero no esperes a que se queme porque a lo mejor los de la tienda se lavan las manos....

un saludo

Hola, no tengo mucha idea de electronica y por eso queria preguntar una duda sobre el LM317. Acabo de comprar uno y veo que las patillas donde hay que soldar las resistencias y el fusible son bastante mas largas que el de la foto de vandrunen. ¿Acaso loas ha cortado para mas comodidad? ¿O se trata de otro modelo de LM317?
Como dijo Neosx seria interesante unas foticos y un tutorial para novatos.
Saludos

Eso es, necesitamos un tutorial, yo creo q me he cargado mi pstwo, he instalado el dms4 lite, le he echo la reducion del lm317, las 4 resistencias y el fusible de 2A q como no tienen aki he comprado uno normal y he sacado el hilo, buenos pues lo hice todo no, tb quite el ps11, y la ps2 me encendio pero al leer me hacia un ruido muy raro y no me leia, decidi quitar la reducion y ya el ps11 ni idea se me perdio asi q cogi el hilo del de 2A y se lo puse y enciendo la ps2, ya no me hace el ruido, pero la lente ni gira, sera por el ps11, q valor tiene ese fusible¿? otra cosa he observado cuando he quitado la reducion las resistencias las 4 en paralelo de 10 ohmios me da un resultado de 5 ohmios, por separado las he medido y me dan 13 ohmios, sera ahi el problemas, weno espero alguna respuesta, muchas gracias, ahh q se me olvidaba, si alguien lo ha montado dnd ha ubicado el chip, yo lo he echo en la parte derecha. Si se ha roto, creo q es la primera ps2 q me cargo desde q salieron, vaya desastre, xDD

el PS11 es de 2,5A y si piensas que tu problema fue las resistencias que median 13 ohm, efectivamente tienes razon ya que 4 resistencias en paralelo de 10 ohm dan 3,25 ohm. Pensando que con 2.2 ohm a mi ya no me iban los CDrs, imagina con 3.25, no irian ni los DVDs seguro. Recuerda que la formula del limitador de corriente es:

Ic = 1.25 / Rc ; con lo cual Ic= 1.25 / 3.25 = 0.385 mA

efectivamente psdos, las resistencias mañana ire a comprar otras, bueno otra cosa, en luegar le ps11 he puesto hilo del fusible de 2a y bueno no me habia dad cuanta q la pstwo pa q te lea sin tapadera necesitaba de darle a dos botones, uno q esta atras por el medio y otro justo detras del boton del powe, entonces cuando di con esto me lee las pelis de dvd en princo sin problemas, ahora no puedo meterle la toxic bios, no me deja, pantallazo rojo, no me pilla nada, he seguido el esquema de la web de dms, y la verdad el punto de masa siempre lo pongo mas corto, puede ser por eso, en principio la ps2 ahora me esta leyendo bien las peliculas, ahora cuando llegue a mi casa quiero probar con demos, pero deberan de ir en principio, bueno es obligatorio de poner 4 resistencias, no se puede poner una por ejemplo de 2,5 ohmios y 1w, me pregunto primero si existen, si es asi po piola, y poniendo solo el hilo del fusible es correcto, o me tengo q pillar uno como el de la foto de vandrunen¿?¿?

Perdonad por tantas preguntas, pero es q siguo un poco liado, un saludo y muchas gracias a todos.


P.D. Ya estoy en mi casa y he reducido considerablemente el cable de masa y perfecto la pstwo me funciona bien, he podido actualizar y probar algunos juegos en dvd+r verbatim y me han funcionado correctamente, solo me queda hacerle la reducion, ya os contare mañana si consiguo pillarme las resistencias en condiciones q tal me ha ido ok?

Por cierto es obligatorio quitar el fusible ps11¿?
Saludos.

Si haces la reduccion de corriente con LM 317, es obligatorio quitar el PS11 de su hubicacion para ponerlo en el lugar correcto (mira bien el esquema de vandrunen)

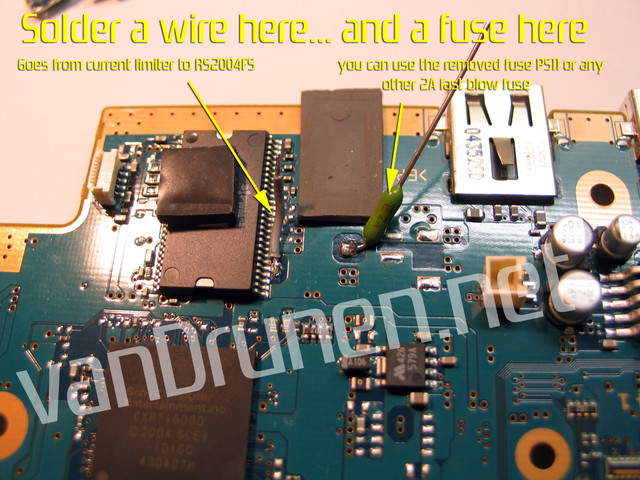

Bueno entonces segun el esquema de puedo poner el ps11 o un fusible de 2A que va situado en el Vin del Lm no?
Adjunto la foto para ver si es la correcta ok?
Luego aun no me ha quedado claro en las resistencias, cual es el valor apropiado q necesito tener y q potencia es la mas idonea¿?
Por que voy a ir mañana a comprarlo y quiero comprarlo sobre seguro.
Gracias de nuevo.


P.D. Jejej, es q no puedo dormir tranquilo, he pillado otras cuatro resistencias de las q compre de mas, y bueno he vuelto a ponerlas en paralelo y obtengo 2,8 ohmios, y he quitado el ps11, puesto el hilo como indica todo el esquema, y mi resultado es q el disco no gira, eso es normal¿?

Es decir se debe a esta el valor un poco alto? Por cierto en el lugar del ps11 no se pone nada verdad¿?

Si, el valor esta un poco alto. Segun mis calculos, para que la reduccion de vandrunen fuera bien en todas las pstwo el valor de la resistencia tendria que ser de 1.8ohm/1W. Y si el fusible debe ir donde aparece en la foto.

NOTA: la resistencia de 1.8 ohm deberiais comprarla con tolerancia de un 2% o mejor bobinada que su precision es del 1%, son mas caras pero nos aseguramos que el valor es el correcto.

Entonces el q no me gire el disco esta relacionado con el alto valor no?
Es q pienso q sea de algo malamente en la instalacion de la reducion, pq sin la reducion la ps2 funciona correctamente. Pienso yo q si el valor es alto no te leeria o yo q se, pero de ahi a no girar nada nada.

P.D. Hola buenos dias, bueno ya he estado buscando las resistencias y como me ha dicho psdos he encontrado la resistencia de 1,8 ohmios de 1w, de 2,2 ohmios las he encontrado de 2w, servirian tb una de 2w¿?

Por cierto a ver si alguien me puede echar un cable a lo de q no me gire el disco, es q aun no se si es por tener un valor alto o por una mala instalacion de la reducion de vandrunen, recuerdo q sin reducion me funciona correctamente.

UN saludo.

a mi me paso lo mismo, fue problema del fusible que habia petado, quita el fix y prueva sin el.

que fusible, si cuando quito la reducion y lo pongo todo normal la ps2 funciona bien, el problemas es cuando piongo el fix no gira el disco, tu te refieres al fusible q va al LM no??

De todos modos esta tarde tengo ya la resistencia de 1.8 ohmios de 1 watio

Buenas a todos ,enhorabuena a toda la gente que estais detras de estos fixs.
Mi pregunta es:
Si esas resistencias que suman 1W lo sustituimos por otra que de 4W , que problema habria?
En principio no se calentaria tanto el "circuito" no? (eso no quita para que el LM3175 se caliente mas de lo normal.
Supongo que con esto las resistencias no sufririan tanto no ?
Si alguien puede verificar esto se lo agradeceria.
Un saludo!
PD. Y esas TWO modificadas cno vanDrunen que tal las llevais? viven?

Sustituir la resistencia de 1w por una de 4w no es problema siempre que mantengas el valor de la misma.

No se si te habrás equivocado, el fix dice de poner 4 de 10 ohms y 1/4w en paralelo para tener una equivalente de 2.5 ohms y 1w.

Si te refieres a si puede poner una de 2.5 ohms y 4w es perfectamente posible, pero me parece que no existen, por lo menos seran dificiles de encontrar porque tiene que ser enorme y esas potencias no son muy comunes en electronica.

El problema aqui es que las resistencias tienen una potencia maxima muy baja y por el regulador pasa una intensidad muy grande con la cual se quemarian porque no pueden disipar tanta potencia, si pones una mas grande estará disipando la misma potencia que la pequeña con lo cual es tirar el dinero, pero para lo que valen.....

A ver si la gente va poniendo sus experiencias que tengo posibles clientes con la pstwo y necesito saber si petan o no.

La que tengo aqui es 1 resistencia blanca algo mas grande que el LM es de 4W y de 2.2Ohm en total como se dice en este foro que el fix rula mejor.

Pues esa misma te vale, aunque dicen por ahi que a veces dan problemas con valores de mas de 2 ohms y recomiendan 1.8, tu prueba a ver y me cuentas como te va que lo mas seguro es que vaya.

A ver si me toca alguna instalacion de pstwo y cuento como me va el tema.

creo haber leido que el valor de las resistencias que van bien (por el tema de los cdr) es de 2.2 me equivoco?

Con respecto a las versiones de pstwo, además de las que indicaba vandrunen, la primera pstwo que jodí (bueno, se folló sóla, creo) era GH-035-61.
La diferencia más llamativa entre esta y la que estoy intentando hacer ahora (una GH-035-11) era el ventilador, de "forrado" en una carcasa de plástico en la 61 y carcasa metálica en la 11.
Con respecto a esta última, la 11 en el siguiente link cuento lo que me pasó por si alguien tiene curiosidad: PSTwo con Fix Vandrunen y O2 funcionó y ahora se apaga
Mañana intentaré instalarle el modchip de nuevo y rebajar la resistencia del 317.

por fin me ha entrado una two, le he metido el fix vandruken con 4x10 y nada, llas cambio por 2 de 4.7 medio watiio y lee ok menos cdr. las cambio por 1 de 2.2 y sigue igual, a ver si mañana encuentro de 2 o de 1.8 a ver si consigo que lea cdr
1saludo

PUEDE SER ESTA LA SOLUCION
