He encontrado información sobre mi caso, mañana la probare y diré que tal es y si a funcionado.
__ __
LEAVE |01\/16| LEAVE
Cart Pin 40 |02 15| 74LS Pin 04
Cart Pin 40 |03 14| ROM Pin 1 A20
74LS Pin 15 |04 13| NC
NC |05 12| NC
NC |06 11| NC
ROM Pin 33 |07 10| NC
LEAVE |08 09| LEAVE
------
La contrastado con una placa que tengo y me encuentro pocas diferencias.
por ejemplo
pinLS3 pone diente 40 en la que yo comparo me lleva a diente 24.
pinLS4 con pin15 en la que yo comparo es pin6 con pin15
PinLS14 A20 en la que yo comparo pone A19 diente 45/Pin LS14
PinLS13 NC en la que yo comparo pone A20 diente46
El A21 en la que yo comparo va directa a diente 47

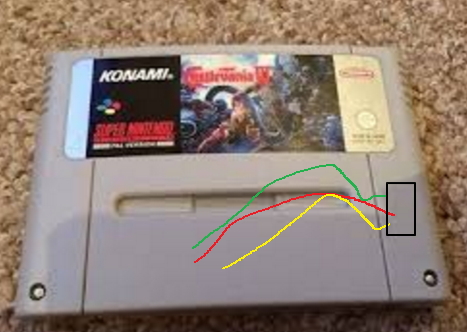

Otra persona dice haberlo solucionado usando estas direcciones
Pin 01 = SNES /OE (Leave it connected)
Pin 02 = SNES Connector 40
Pin 03 = SNES Connector 40
Pin 04 = Pin 15 of 74LS139
Pin 05 = NC
Pin 06 = NC
Pin 07 = ROM /OE
Pin 08 = GND (Leave it connected)
Pin 09 = RAM /CE (Leave it connected)
Pin 10 = NC
Pin 11 = NC
Pin 12 = NC
Pin 13 = A21
Pin 14 = A20
Pin 15 = Pin 04 vom 74LS139
Pin 16 = 5V (Leave it connected)
Asi que mañana me toca fallo y descarte, en cuanto acabe explicare resultado, a ver que funciona.
