[TUTORIAL] Flashear Slim Lite-on 0225 (MXIC-Winbond) [JF][Actualizando]

xalucardx escribió:tengo un problema , tengo un 9504 que me aparece como 0225 , este carga backups con 1.9 pero no funciona con 2.0 , intente 0225/u y 0272 sis ningun exito , GOW3 (XGD3) me aparece como Play Game pero no corre y los (XGD2) solo me aparece como Play Dvd , gracias por adelantado

Esto me ha pasado con tres consolas, la solución a este problema es poner directamente el LTPlus-0225-v2.0 este es un caso especial ya que existen dos tipos de lectores:

- Etiqueta 9504 pero por dentro un lector "parcialmente" 0225, aquí se utiliza el LTPlus-0225-v2.0u
- Etiqueta 9504 pero por dentro un lector totalmente 0225 aquí se utiliza el LTPlus-0225-v2.0 normal de toda la vida.

Es más en una sola consola me llegó:

- Etiqueta 9504 pero por dentro un lector totalmente 0401 utilizé el LTPlus-0401-v2.0 de siempre.

Saludos

pues estoy extrayendo la key de mi slim 0225 mx, y me aparefcef el siguiente error, alguien puede darme una ayudita?

estoy utilizando el cable sata usb, win 7:

0000: 05 80 00 32 5B 00 00 00 - 50 4C 44 53 20 20 20 20 ...2[...PLDS

0010: 44 47 2D 31 36 44 34 53 - 20 20 20 20 20 20 20 20 DG-16D4S

0020: 30 32 32 35 00 00 00 00 - 00 00 00 00 00 00 00 00 0225............

0030: 00 00 00 00 41 30 41 30 - 00 00 00 00 00 00 00 00 ....A0A0........

0040: 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0050: 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0060: 44 37 31 34 43 47 30 33 - 35 38 30 31 30 30 35 4D D714CG035801005M

0070: 56 20 20 20 V



Sending Vendor Intro to port 0xC080



Serial flash found with Status 0x72



Sending Device ID request to port 0xC080

Manufacturer ID: 0xC2

Device ID: 0x11

Flash Name: MXIC(MX25L2005)

Flash Size: 262144 bytes

............

Key: BE4FC123CF1D6D19D6070BD538431B is verified, Thanks C4eva



Grabbing Key sector: ....

Stage 1 failed


Alguna Idea?



SlimKey extraction failed!

nicoda2008 escribió:pues estoy extrayendo la key de mi slim 0225 mx, y me aparefcef el siguiente error, alguien puede darme una ayudita?

estoy utilizando el cable sata usb, win 7:

0000: 05 80 00 32 5B 00 00 00 - 50 4C 44 53 20 20 20 20 ...2[...PLDS

0010: 44 47 2D 31 36 44 34 53 - 20 20 20 20 20 20 20 20 DG-16D4S

0020: 30 32 32 35 00 00 00 00 - 00 00 00 00 00 00 00 00 0225............

0030: 00 00 00 00 41 30 41 30 - 00 00 00 00 00 00 00 00 ....A0A0........

0040: 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0050: 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0060: 44 37 31 34 43 47 30 33 - 35 38 30 31 30 30 35 4D D714CG035801005M

0070: 56 20 20 20 V



Sending Vendor Intro to port 0xC080



Serial flash found with Status 0x72



Sending Device ID request to port 0xC080

Manufacturer ID: 0xC2

Device ID: 0x11

Flash Name: MXIC(MX25L2005)

Flash Size: 262144 bytes

............

Key: BE4FC123CF1D6D19D6070BD538431B is verified, Thanks C4eva



Grabbing Key sector: ....

Stage 1 failed


Alguna Idea?



SlimKey extraction failed!

que metodo estas usando

1. adaptador usb sata ( esto es para pc no compatibles )

2. tu pc, ( sabes si realmente es compatible porque este error es de eso)

3. usbpro o lizard ( con estos no tienes que tener ese tipo de problemas)

para mi que tu problema va hacer tu pc

saludos

chakpunknk escribió:

nicoda2008 escribió:pues estoy extrayendo la key de mi slim 0225 mx, y me aparefcef el siguiente error, alguien puede darme una ayudita?

estoy utilizando el cable sata usb, win 7:

0000: 05 80 00 32 5B 00 00 00 - 50 4C 44 53 20 20 20 20 ...2[...PLDS

0010: 44 47 2D 31 36 44 34 53 - 20 20 20 20 20 20 20 20 DG-16D4S

0020: 30 32 32 35 00 00 00 00 - 00 00 00 00 00 00 00 00 0225............

0030: 00 00 00 00 41 30 41 30 - 00 00 00 00 00 00 00 00 ....A0A0........

0040: 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0050: 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................

0060: 44 37 31 34 43 47 30 33 - 35 38 30 31 30 30 35 4D D714CG035801005M

0070: 56 20 20 20 V



Sending Vendor Intro to port 0xC080



Serial flash found with Status 0x72



Sending Device ID request to port 0xC080

Manufacturer ID: 0xC2

Device ID: 0x11

Flash Name: MXIC(MX25L2005)

Flash Size: 262144 bytes

............

Key: BE4FC123CF1D6D19D6070BD538431B is verified, Thanks C4eva



Grabbing Key sector: ....

Stage 1 failed


Alguna Idea?



SlimKey extraction failed!

que metodo estas usando

1. adaptador usb sata ( esto es para pc no compatibles )

2. tu pc, ( sabes si realmente es compatible porque este error es de eso)

3. usbpro o lizard ( con estos no tienes que tener ese tipo de problemas)

para mi que tu problema va hacer tu pc

saludos

pues lo estoy extrayendo en una placa intel g945 m, con el metodo del adaptador usb sata, voy aprobar en otr pc a ver que pasa

Una pequeña pregunta, la resistencia que hay que comprar para el MXIC es de 18 ohms ¿pero tiene que ser de unos colores en concreto? es decir si las lineas que tienen marcadas las resistencias tienen que ser de unos colores en concreto o da igual? y otra pregunta:

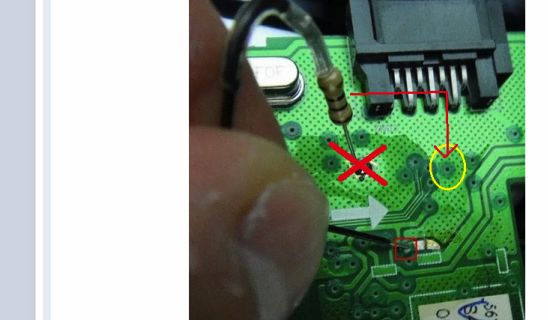

Si os dais cuenta en esta imagen se ve donde hay que soldar (Lo azul)



Pero sin embargo en esta otra imagen la soldadura esta mucho mas lejos de el punto de arriba:



¿Donde lo habéis soldado ustedes?

Muchisimas gracias

Eberxy escribió:Una pequeña pregunta, la resistencia que hay que comprar para el MXIC es de 18 ohms ¿pero tiene que ser de unos colores en concreto? es decir si las lineas que tienen marcadas las resistencias tienen que ser de unos colores en concreto o da igual? y otra pregunta:

Si os dais cuenta en esta imagen se ve donde hay que soldar (Lo azul)



Pero sin embargo en esta otra imagen la soldadura esta mucho mas lejos de el punto de arriba:



¿Donde lo habéis soldado ustedes?

Muchisimas gracias

es el mismo punto pero toma como referencia la segunda foto porque si lo haces muy en la orilla puede levantarse el circuito impreso y si tienes un multimetro puedes checar las resistencias por si no sabes como identificarlas intenta con la de 12 ohms a mi me funciono a la primera

depende de los colores de la resistencia es su valor

harrison26 escribió:es el mismo punto pero toma como referencia la segunda foto porque si lo haces muy en la orilla puede levantarse el circuito impreso y si tienes un multimetro puedes checar las resistencias por si no sabes como identificarlas intenta con la de 12 ohms a mi me funciono a la primera

depende de los colores de la resistencia es su valor

Ok, entonces lo que voy a hacer sera comprar una de 18 ohms y otra de 10 ohms ¿son baratas no? Saludos y deséame suerte

cual debo elegir a la hora d flashear mi 0225,,, el lt2.0.bin o el lt2.0u.bin?

nicoda2008 escribió:cual debo elegir a la hora d flashear mi 0225,,, el lt2.0.bin o el lt2.0u.bin?

porque no lee , mas arriba en esta misma pagina esta tu respuesta

chakpunknk escribió:

nicoda2008 escribió:cual debo elegir a la hora d flashear mi 0225,,, el lt2.0.bin o el lt2.0u.bin?

porque no lee , mas arriba en esta misma pagina esta tu respuesta

LA MIA ES UNA 0225, arriba habla de la 9504 y sus variables., o me perdi de algo?

nicoda2008 escribió:

chakpunknk escribió:

nicoda2008 escribió:cual debo elegir a la hora d flashear mi 0225,,, el lt2.0.bin o el lt2.0u.bin?

porque no lee , mas arriba en esta misma pagina esta tu respuesta

LA MIA ES UNA 0225, arriba habla de la 9504 y sus variables., o me perdi de algo?

insisto no lee

esto me ha pasado con tres consolas, la solución a este problema es poner directamente el LTPlus-0225-v2.0 este es un caso especial ya que existen dos tipos de lectores:

- Etiqueta 9504 pero por dentro un lector "parcialmente" 0225, aquí se utiliza el LTPlus-0225-v2.0u
- Etiqueta 9504 pero por dentro un lector totalmente 0225 aquí se utiliza el LTPlus-0225-v2.0 normal de toda la vida.

Es más en una sola consola me llegó:

- Etiqueta 9504 pero por dentro un lector totalmente 0401 utilizé el LTPlus-0401-v2.0 de siempre.

osea si tu lector es 0225 tienes que usar el 0225-v2.0 , si tu lector era etiquetado con 9504 y te da 0225 se usa el U

ahora si

Muy buenas a todos:
Yo tengo una slim con lector 0225 con WINBOND.
La mande a flashear hace un mes y me pusieron el LT+1.91.
Ahora si quisiera yo actualizarlo al 2.0 podría hacerlo directamente con JUNGLEFLASHER+X360USBPRO+CK3 ?????
Tendría que desbloquearlo para volver a escribir el LT+2.0 o ya está desbloqueado de la vez anterior??????

Muchas gracias a todos los que me podáis ayudar.

bourne escribió:Muy buenas a todos:
Yo tengo una slim con lector 0225 con WINBOND.
La mande a flashear hace un mes y me pusieron el LT+1.91.
Ahora si quisiera yo actualizarlo al 2.0 podría hacerlo directamente con JUNGLEFLASHER+X360USBPRO+CK3 ?????
Tendría que desbloquearlo para volver a escribir el LT+2.0 o ya está desbloqueado de la vez anterior??????

Muchas gracias a todos los que me podáis ayudar.

señores ustedes pregunta y pregunta lo mismo , ya lo dijeron

si el spi esta en 0000 desbloqueado
solo actualizas y yap
claro previamente saca tus keys, es lo unico

y lo que tenes te sirve

Hola a todos, necesito de su ayuda por favor! acabo de instalar windows 7 y tengo problemas con el JF 1.89, al inicio le di F8 para desactivar la firma de controladores, en propiedades sobre su icono le di iniciar como administrador, y todo sigue igual!!! pude programar una 0225 pero me dio palos al momento de escribir!! que mas puedo hacer??? gracias por su ayuda

UNa pregunta , es necesario volver a reconstruir la pista cortada?

Buenas tardes , tengo un lector 0401 con chip wimbond el cual perfore y logre chipiarlo!!! el problema es que ahora no me fuciona el sensor de la bandeja del lector ( el que esta en el panel frontal ) saco la bandeja del lector por medio des dash del xbox !!! quisiera saber a que se debe ese problema! saludos

estimados:
estoy tratando de extraer key en una slim lector 0225 winbond con un extractor casero donde se picha el punto mx01 y con usb sata. el problema es que me aparece slim key fail, en el jungleflasher me da el error de verificacion...mi placa del pc es una nvidia gforce 6150SE nforce 430. estoy listo a taladrear pero no puedo hacerlo sin la key. que puedo hacer ademas he leido que no es necesaria la resistencia de 100 ohms...es cierto??? donde conecto entonces el cable que tocaba la broca del taladro???
espero ayuda
atte

chirolo202 escribió:estimados:
estoy tratando de extraer key en una slim lector 0225 winbond con un extractor casero donde se picha el punto mx01 y con usb sata. el problema es que me aparece slim key fail, en el jungleflasher me da el error de verificacion...mi placa del pc es una nvidia gforce 6150SE nforce 430. estoy listo a taladrear pero no puedo hacerlo sin la key. que puedo hacer ademas he leido que no es necesaria la resistencia de 100 ohms...es cierto??? donde conecto entonces el cable que tocaba la broca del taladro???
espero ayuda
atte

yo tengo un lector 0401 y lo taladre con un tornillo, le tenia conectado la resistencia de 100 ohms, pero me sono la 2da alarma sin la resistencia conectada al tornillo! sono solamente con el tornillo !

nicoda2008 escribió:UNa pregunta , es necesario volver a reconstruir la pista cortada?

SIIIIII..... porque de lo contrario no funcionará el lector!!!

ralph07 escribió:Flashee un 0225 primero me leyo bien los juegos, despues actualice via usb bajando la actualizacion de xbox.com.mx pero al reiniciar dejo de leer los juegos, lo volvi a flashear y volvio a leer los juegos, jugue una hora, volvi a prender y ya no lee los juegos , solo dice reproducir dvd, que sera ???????? no lee copias ni originales, pero si los leia. Alguien que pueda hecharme la mano.

me paso lo mismo pro me di cuenta que es el motor del lector que por algun motivo no hace girar el disco...cambie dicho motor por uno que sabia estaba bueno y sigue el mismo sintoma...quiero flashearla de nuevo y me sale dump failed cuando verifica el primer banco...
si se algo te aviso

chirolo202 escribió:

ralph07 escribió:Flashee un 0225 primero me leyo bien los juegos, despues actualice via usb bajando la actualizacion de xbox.com.mx pero al reiniciar dejo de leer los juegos, lo volvi a flashear y volvio a leer los juegos, jugue una hora, volvi a prender y ya no lee los juegos , solo dice reproducir dvd, que sera ???????? no lee copias ni originales, pero si los leia. Alguien que pueda hecharme la mano.

me paso lo mismo pro me di cuenta que es el motor del lector que por algun motivo no hace girar el disco...cambie dicho motor por uno que sabia estaba bueno y sigue el mismo sintoma...quiero flashearla de nuevo y me sale dump failed cuando verifica el primer banco...
si se algo te aviso

presento el mismo problema que ustedes 2, flasheo puedo jugar pero despues de un tiempo sale reproducir dvd y no coge ningun backups , aqui esta el video del problema que me dio la gravacion http://www.youtube.com/watch?v=CjrqxLK9DEc alguna solucion.
el motor y el lente funcional bien.

rianmaga escribió:

chirolo202 escribió:

ralph07 escribió:Flashee un 0225 primero me leyo bien los juegos, despues actualice via usb bajando la actualizacion de xbox.com.mx pero al reiniciar dejo de leer los juegos, lo volvi a flashear y volvio a leer los juegos, jugue una hora, volvi a prender y ya no lee los juegos , solo dice reproducir dvd, que sera ???????? no lee copias ni originales, pero si los leia. Alguien que pueda hecharme la mano.

me paso lo mismo pro me di cuenta que es el motor del lector que por algun motivo no hace girar el disco...cambie dicho motor por uno que sabia estaba bueno y sigue el mismo sintoma...quiero flashearla de nuevo y me sale dump failed cuando verifica el primer banco...
si se algo te aviso

presento el mismo problema que ustedes 2, flasheo puedo jugar pero despues de un tiempo sale reproducir dvd y no coge ningun backups , aqui esta el video del problema que me dio la gravacion http://www.youtube.com/watch?v=CjrqxLK9DEc alguna solucion.
el motor y el lente funcional bien.

realizen lo siguiente,

1 no usen el MSN cuando este usando el jungle da muchos problemas
2 no esten usando mas recursos o programa abiertos , solo que funcione el jungle

se los digo porque veo que ese puede ser un problema para ustedes

rianmaga escribió:

chirolo202 escribió:

ralph07 escribió:Flashee un 0225 primero me leyo bien los juegos, despues actualice via usb bajando la actualizacion de xbox.com.mx pero al reiniciar dejo de leer los juegos, lo volvi a flashear y volvio a leer los juegos, jugue una hora, volvi a prender y ya no lee los juegos , solo dice reproducir dvd, que sera ???????? no lee copias ni originales, pero si los leia. Alguien que pueda hecharme la mano.

me paso lo mismo pro me di cuenta que es el motor del lector que por algun motivo no hace girar el disco...cambie dicho motor por uno que sabia estaba bueno y sigue el mismo sintoma...quiero flashearla de nuevo y me sale dump failed cuando verifica el primer banco...
si se algo te aviso

presento el mismo problema que ustedes 2, flasheo puedo jugar pero despues de un tiempo sale reproducir dvd y no coge ningun backups , aqui esta el video del problema que me dio la gravacion http://www.youtube.com/watch?v=CjrqxLK9DEc alguna solucion.
el motor y el lente funcional bien.

Si leyeran el hilo está la respuesta dos páginas atrás, he respondido varias veces la solución a este problema: Dejen en paz al lector por al menos una hora, luego flasheen el lector como siempre, no me pregunten porque pero funciona.

Saludos

con que taladrais el chip de la slim, me podeis poner algun link de donde comprar una taladradora de esas que se usan para este tema.

gracias.

avisadorr escribió:

xalucardx escribió:tengo un problema , tengo un 9504 que me aparece como 0225 , este carga backups con 1.9 pero no funciona con 2.0 , intente 0225/u y 0272 sis ningun exito , GOW3 (XGD3) me aparece como Play Game pero no corre y los (XGD2) solo me aparece como Play Dvd , gracias por adelantado

tienes que flashear el firm Ltpuls-v2.0u.bin o algo asi, hay 2 versiones de firm el que biene SIN la u y el que lleva la u, este que lleva la u es para los lectores 9504 que aparecen como 0225.

pueba y comentas a ver como te a ido, un saludo.

lo hice asi y nada , lo e intentado ya con los 2 firm

*edit* al parecer el problemas era el jungleflasher o windows , lo hise con dosflas y ahora lee backups

Gracias por el tutorial, he podido desbloquear mi primer Windbond trazando las coordenadas correctamente y perforando tranquilamente con la dremel aplicando 3.3v a través de la resistencia de 100 ohmios.

Un saludo

Hola, ante todo muchas gracias por el tutorial, y lanzo esta duda por si alguien me puede contestar, mi lector es lite-on MXIC, he hecho todo el tutorial y funciona. He utilizado una resistencia de 18 ohm y el maximus lizard, el punto donde he puesto la resistencia es el que indico en la foto, ya que fue la unica manera que me lo desbloqueo. He montado la consola y se me olvido volver a soldar la pista de la imagen que adjunto. Hay algún problema en dejarla así, o necesariamente he de volver a soldarla. Gracias

acuadion escribió:Hola, ante todo muchas gracias por el tutorial, y lanzo esta duda por si alguien me puede contestar, mi lector es lite-on MXIC, he hecho todo el tutorial y funciona. He utilizado una resistencia de 18 ohm y el maximus lizard, el punto donde he puesto la resistencia es el que indico en la foto, ya que fue la unica manera que me lo desbloqueo. He montado la consola y se me olvido volver a soldar la pista de la imagen que adjunto. Hay algún problema en dejarla así, o necesariamente he de volver a soldarla. Gracias

bro, mira yo hace un rato, hice mxic, con lizard, tanbien se me olvido soldar la pista, es de mi hijo la consola y lleba mas de 3 horas jugando, asi que creo que no problem en dejarlo asi.
salu2

hola, tengo un par de de dudas rapidas con chip winbond:
-si tu placa no es compatible, y tienes el usb360pro. como usas el programa de geremias.
-si es q no puedes usar el programa de geremias el jungleflasher tiene algo parecido?
-el usb 360 pro no es compatible con geremias verdad?
gracias =)

freddyquis escribió:hola, tengo un par de de dudas rapidas con chip winbond:
-si tu placa no es compatible, y tienes el usb360pro. como usas el programa de geremias.
-si es q no puedes usar el programa de geremias el jungleflasher tiene algo parecido?
-el usb 360 pro no es compatible con geremias verdad?
gracias =)

Efectivamente el USB Pro NO es compatible con el software de Geremia, ahora debes usar el JungleFalsher 1.89 para que puedas desbloquear tu lector.

Saludos

Consulta, tengo una slim con lector 0225 y chip winbond flasheada con firm 1.91, si quisiera actualizarla a la 2.0 es necesario meter mano de nuevo al chip o solo es llegar y reflashear usando este mismo tutorial ???

KeNRyU_KaN escribió:Consulta, tengo una slim con lector 0225 y chip winbond flasheada con firm 1.91, si quisiera actualizarla a la 2.0 es necesario meter mano de nuevo al chip o solo es llegar y reflashear usando este mismo tutorial ???

Colocala en Vendor si el status del spi te da 0x00 solo reflashea y listirigillo.

hola que tal, tengo un problema, despues de haber flasheado un lector 9504 con firmware 0225 winbond, creo que lo perfore de mas por que si me lee los juegos pero despues de unos 5 minutos se escucha como deja de girar el disco y al quererlo sacar la bandeja ya no abre, tengo que apagar la consola y esperarme un ratito , la prendo y vuelve a hacer lo mismo, ni sikiera tengo tiempo de instalarlos al disco druo

sera que ya me eh cargado el lector?
si compro un pcb desbloqueado solucionare mi rpoblema?

espero me puedan ayudar

alexjrock escribió:

freddyquis escribió:hola, tengo un par de de dudas rapidas con chip winbond:
-si tu placa no es compatible, y tienes el usb360pro. como usas el programa de geremias.
-si es q no puedes usar el programa de geremias el jungleflasher tiene algo parecido?
-el usb 360 pro no es compatible con geremias verdad?
gracias =)

Efectivamente el USB Pro NO es compatible con el software de Geremia, ahora debes usar el JungleFalsher 1.89 para que puedas desbloquear tu lector.

Saludos

vale emtonces si uso la ultima version del jungleflasher podre usar el usb360 pro??

Hola tengo un x360usb pro y no consigo descativar el write protect, con el Jungle Flasher.
He soldado una resistencia de 18 ohms y no consigo descativar el el SPI, que puede ser?
Gracias!

Buenas,, tengo un 0225, como puedo saber que chip tengo?
gracias!!

Hola muy buenas, saben si está en proceso algún otro metodo q no sea perforando?
Ah y otra cosa conecto el lector por medio de sata al pc (sin usb adaptador) en el junglflasher me reconoce el lector, le pongo a slimkey , luego pongo no, y me manda mtk failed.. y me pregunta algo de remandar los comandos de nuevo pongo no o yes es lo mismo, slimkey failed, alguien sabe si con el adaptardor sata usb se arreglaría este problema??

Buenas,, tengo un 0225, como puedo saber que chip tengo?
gracias!!

-abre el lector y mira el chip de la PCB si termina en 03 es una mxic y si termina en 05 es una winbond y tienes q perforar saludos :

fitojose escribió:Hola muy buenas, saben si está en proceso algún otro metodo q no sea perforando?
Ah y otra cosa conecto el lector por medio de sata al pc (sin usb adaptador) en el junglflasher me reconoce el lector, le pongo a slimkey , luego pongo no, y me manda mtk failed.. y me pregunta algo de remandar los comandos de nuevo pongo no o yes es lo mismo, slimkey failed, alguien sabe si con el adaptardor sata usb se arreglaría este problema??

Buenas,, tengo un 0225, como puedo saber que chip tengo?
gracias!!

-abre el lector y mira el chip de la PCB si termina en 03 es una mxic y si termina en 05 es una winbond y tienes q perforar saludos :

Gracias tio, entonces es una winbond, la verdad es que solo me interesa extraer los archivos para el box zii, ¿saben si también es necesario perforar solo para extraer?
un saludo!!

Dextter escribió:Gracias tio, entonces es una winbond, la verdad es que solo me interesa extraer los archivos para el box zii, ¿saben si también es necesario perforar solo para extraer?
un saludo!!

No, para extraer la key no es necesario perforar, solo tener una placa base compatible o algun aparatito como el x360pro usb. Saludos!

Dextter escribió:Gracias tio, entonces es una winbond, la verdad es que solo me interesa extraer los archivos para el box zii, ¿saben si también es necesario perforar solo para extraer?
un saludo!!

Para extraer debes seguir el tutorial la primera parte nada más, al menos deberás contar con un adaptador USB-IDE.

Saludos

Gracias a todos por responder, la verdad es que con la placa de mi pc en su dia conseguí flasear un lector benq sin problemas conectado directamente a la placa y yo pregunto ¿necesariamente haria falta el adaptador sata-usb o puede llegar a ser compatible un pc enchufando directamente el lector?

Muchas gracias a "LMthebigone" (autor del post) por este magnífico tutorial! Al final he hecho un lector Lite-On de una XBOX Slim con chip Winbond y firmware 0272 y ha salido todo perfectamente!
Eso si... He tenido que sufrir mucho buscando el material (Dremel, fresón de grabado, lupa, etc...) y también he sufrido más aún haciendo las coordenadas, modo vendor... Y sobretodo, agujereando el chip... En ese momento el corazón me iba a 200.

He escuchado de gente que ha dicho que tampoco es tan difícil, y que la gente se anime a hacerlo. Vamos, yo ni harto de vino recomendaría a nadie hacerlo porque si. Ha de estar muy convencida y muy segura la persona. Al fin y al cabo lo que menos me ha costado ha sido lo de agujerear el chip, pero así y todo no lo recomendaria hacer. Hay que estar seguro.

Si alguien lo tiene que hacer, recomiendo encarecidamente utilizar lupa. También como anécdota decir que he agujereado el chip sin resistencia y ha salido perfecto. Ah, y lo que más me ha dado por saco es el modo vendor. No hubo manera con el PROBE III, y lo tuve que hacer con el USB-SATA. Un poco engorroso porque ha de estar la consola por medio, pero en fin... Aparte que después de desbloquear el lector, el estado del vendor mode me cambió, y tuve que volver a hacer el vendor mode. Ah, y de momento ningún problema con la bandeja ni nada. Todo perfect

Decir que ha sido una buena experiencia. Es interesante

Os pongo unas fotitas para que veais la estación que me he montado para hacer todo esto

Estación:



Placa con las coordenadas del chip (aún por agujerear) (Vista tomada desde la lupa):



Chip ya agujereado y correctamente desbloqueado (Vista tomada desde la lupa):



Espero que os sirva de algo mi experiencia y que os haya gustado

Saludos a todos! Ánimo y suerte con los Winbond!

EDIT: Problemas con los enlaces de las fotos. SOLUCIONADO

xixarra, gracias por compartir tu experiencia, "la estación" está de lujo, de seguro inspiras a más de uno....

Saludos

una vez desbloqueado el winbond, para reflashear hay que desbloquearlo otra vez?

Bueno, mi caso por lo que leo no tiene solución....

Un 0225 con Winbond, todo el proceso de taladro y escritura perfecto, pero no me leía ni originales ni copias, ni nada... segui taladrando un pokito más y la bandeja tampoco me funciono, tal como el esquema con el cable puenteao y tal... la bandeja funciona pero la lente no lee.
Alguna solución?,

Gracias a todos.,.. joder es que encima no hay pcb en el mercado....

Wydo escribió:Bueno, mi caso por lo que leo no tiene solución....

Un 0225 con Winbond, todo el proceso de taladro y escritura perfecto, pero no me leía ni originales ni copias, ni nada... segui taladrando un pokito más y la bandeja tampoco me funciono, tal como el esquema con el cable puenteao y tal... la bandeja funciona pero la lente no lee.
Alguna solución?,

Gracias a todos.,.. joder es que encima no hay pcb en el mercado....

Intenta "rellenando" el agujero con grafito, para que se reparen los hilos dañados, puedes buscar en el hilo toda la experiencia de los colegas.

Saludos

perdonar pero esto es para todas las xbox slim??? yo tengo una del 2010 de junio con lector 9504 queria saber si tambien tendria que hacer esto ...por lo que he leido si actualizas el dash el lector dte lo convierte en 0225

Buenos días,

tengo un problema con esto el Pogo-Mon Toi tiene que estar abierto o cerrado. Poniéndolo, al estar apagado me da el status 0xd1 y encendido 0x51, algunas veces al encenderlo con mpx01 me da status 0x80.

help me please.

Yust3 escribió:

A) Haciendo contacto con el Punto MXP01 - gracias a alexjrock

Estando el lector conectado a la PC asi tambien estando alimentado ya sea por CK3 o por la misma consola

1. Abrir JungleFlasher v0.1.85Beta (257)
2. Ir a la Pestaña MTK Flash32
3. Presionar Intro/Device ID, saldrá un mensaje que indica que desconectes el lector por 1 segundo, presionamos YES

4. Apagar el lector
5. Colocar PROBE III (puede ser uno casero, Pogo-Mon Toi) en el punto MPX01 - esta aun lado del mediatek cerca del conector sata del lector:

confirmado es este!

6. Encender el lector (debe reconocer el modo "vendor"), si no te da el modo "vedor" apagar y encender el lector nuevamente. No olvidarse de tener el PROBE III en el punto MPX01
7. Ya se puede desconectar el PROBE III del PCB
8. Cuando este en vendor mode, debe mostrar lo siguiente:


Listo!, ya tu lector esta en Modo Vendor!, continua con el paso 4., Punto II- Desactivando el Write Protect.

Buenos días,

tengo un problema con esto el Pogo-Mon Toi tiene que estar abierto o cerrado. Poniéndolo, al estar apagado me da el status 0xd1 y encendido 0x51, algunas veces al encenderlo con mpx01 me da status 0x80.

help me please.

Haber, necesito que seas más específico (versión chip, que herramientas estás utilizando, etc...) para poder ayudarte de mejor manera, recordar que este tutorial está "un poco" desactualizado, esto del Pogo-Mon Toi era para adaptarnos a las versiones del JF que existían por aquella época. Por cierto en vez del Pogo-Mon Toi existe el método del adaptador USB que es el que la mayoría utiliza.

Saludos

alexjrock escribió:

Yust3 escribió:

A) Haciendo contacto con el Punto MXP01 - gracias a alexjrock

Estando el lector conectado a la PC asi tambien estando alimentado ya sea por CK3 o por la misma consola

1. Abrir JungleFlasher v0.1.85Beta (257)
2. Ir a la Pestaña MTK Flash32
3. Presionar Intro/Device ID, saldrá un mensaje que indica que desconectes el lector por 1 segundo, presionamos YES

4. Apagar el lector
5. Colocar PROBE III (puede ser uno casero, Pogo-Mon Toi) en el punto MPX01 - esta aun lado del mediatek cerca del conector sata del lector:

confirmado es este!

6. Encender el lector (debe reconocer el modo "vendor"), si no te da el modo "vedor" apagar y encender el lector nuevamente. No olvidarse de tener el PROBE III en el punto MPX01
7. Ya se puede desconectar el PROBE III del PCB
8. Cuando este en vendor mode, debe mostrar lo siguiente:


Listo!, ya tu lector esta en Modo Vendor!, continua con el paso 4., Punto II- Desactivando el Write Protect.

Buenos días,

tengo un problema con esto el Pogo-Mon Toi tiene que estar abierto o cerrado. Poniéndolo, al estar apagado me da el status 0xd1 y encendido 0x51, algunas veces al encenderlo con mpx01 me da status 0x80.

help me please.

Haber, necesito que seas más específico (versión chip, que herramientas estás utilizando, etc...) para poder ayudarte de mejor manera, recordar que este tutorial está "un poco" desactualizado, esto del Pogo-Mon Toi era para adaptarnos a las versiones del JF que existían por aquella época. Por cierto en vez del Pogo-Mon Toi existe el método del adaptador USB que es el que la mayoría utiliza.

Saludos

gracias por todo. 360 funcionando. un saludo.
