tH0RiN escribió:javiertoti escribió:Hay alguna variacion del esquema del post principal para poder añadirle un jumper o algo y asi poder programarlo con bootloader?
He hecho el board y funciona todo perfecto pero me he dado cuenta de que tengo que usar el bootloader aparte y es una pu*ada.
GRACIAS
por ahi atrás deje todo....
hilo_tutorial-psgroopic-programador-casero-esquema-elsemi_1484968_s400
ya lo edito.
) javiertoti escribió:tH0RiN escribió:javiertoti escribió:Hay alguna variacion del esquema del post principal para poder añadirle un jumper o algo y asi poder programarlo con bootloader?
He hecho el board y funciona todo perfecto pero me he dado cuenta de que tengo que usar el bootloader aparte y es una pu*ada.
GRACIAS
por ahi atrás deje todo....
hilo_tutorial-psgroopic-programador-casero-esquema-elsemi_1484968_s400
Gracias es que uso el buscador interno del hilo pero no acabo de encontrar exactamente lo que busco.
El esquema este no parece que este hecho para un 18f2550, me parece que me he explicado mal
Veo que hay una serie de valores anotados en cada pata del pic ese, quizas pueda extrapolarlo al 18f2550 pero como soy tan torpon pues me queda la duda. Tb veo que llevan unos numeros ahi apuntados como si fuera la equivalencia de la que hablo, es asi?
Aunque claro yo solo tengo puesta una resistencia y 3 condensadores tal y como aparece el esquema del post principal, no se si podria hacerlo sin ellas.
Un saludo.
jchunly escribió:tH0RiN escribió:javiertoti escribió:Hay alguna variacion del esquema del post principal para poder añadirle un jumper o algo y asi poder programarlo con bootloader?
He hecho el board y funciona todo perfecto pero me he dado cuenta de que tengo que usar el bootloader aparte y es una pu*ada.
GRACIAS
por ahi atrás deje todo....
hilo_tutorial-psgroopic-programador-casero-esquema-elsemi_1484968_s400
thorin como he visto lo que posteaste anteriormente, si no me equivoco, con el esquema del principio del hilo hay que programar el pic con la version sin booather, verdad y de esta manera no aparecera nada en el pc, verdad.es que yo tengo puesto la version con booather y el pc no me lo reconoce ya que no tengo el jumper con la resistencia.
solo me haria falta meterle el hex sin booather verdad.
un saludo.
zellff escribió:Yo sigo el tutorial paso a paso,le he metido el hex 1.3 del tuto y he hecho el esquema del semi,pero al meterlo en la play,darle al boton del power y despues al del eject ni enciende la luz ni nada....
Me tiene frito esto,ya no se que hacer...
TSC escribió:zellff escribió:Yo sigo el tutorial paso a paso,le he metido el hex 1.3 del tuto y he hecho el esquema del semi,pero al meterlo en la play,darle al boton del power y despues al del eject ni enciende la luz ni nada....
Me tiene frito esto,ya no se que hacer...
Pues comprobar bien todo, soldaduras, falsos contactos... esta claro que algo has hecho mal
andres_5 escribió:Hola alguien sabe como adaptar el te20 a el pic 18f4550, mi te20 es como en esta foto:
o si alguien sabe como adaptar el Art2003 a ese pic.
Saludos
andres_5 escribió:no uses el winpic, usa este programador:
http://members.aon.at/electronics/pic/p ... _v1410.zip
Y cito mi mensaje aver si alguien puede ayudarme.andres_5 escribió:Hola alguien sabe como adaptar el te20 a el pic 18f4550, mi te20 es como en esta foto:
o si alguien sabe como adaptar el Art2003 a ese pic.
Saludos
andres_5 escribió:Hola alguien sabe como adaptar el te20 a el pic 18f4550, mi te20 es como en esta foto:
o si alguien sabe como adaptar el Art2003 a ese pic.
Saludos
) puesto que se usan 6 patillas. Así lo he hecho yo y programado 1000 veces y funcionando =) TSC escribió:Como pone mas abajo:
Esta es una forma de probar el puerto USB.
Ese es el circuito para probar que ha sido bien programado
![[hallow]](/images/smilies/nuevos/hallowen.gif "calabaza")
![[angelito]](/images/smilies/nuevos/angelito.gif "angelito")
![[Ooooo]](/images/smilies/nuevos/sorprendido_ani1.gif "Oooooo")
), mas los otros componentes puedo armar uno y que puedo actualizarlo cada vez que salga un .hex nuevo? alguien me podria indicar que esquema debo utilizar para realizar mi PSGrooPIC+bootloader con mi pic 2550, gracias a todos, espero sus respuesta!!!![[enfado1]](/images/smilies/nuevos/enfado_ani1.gif "enfadado")
cielomaria escribió:Hola a todos un gran saludo a la comunidad
Estoy un poco "enrredada" con esto de los PsGroopic para el ps3
Actualmente que esquema y que datos necesito para armar el mio me refiero, he leeido que teniendo un pic 2550 (ya lo tengo
P.D. espero que no me conteste como hicieron en otro foro, me diejiero que por ser mujer era mejor que lo comprara a que lo hiciera
Es coña TSC escribió:cielomaria escribió:Hola a todos un gran saludo a la comunidad
Estoy un poco "enrredada" con esto de los PsGroopic para el ps3
Actualmente que esquema y que datos necesito para armar el mio me refiero, he leeido que teniendo un pic 2550 (ya lo tengo
P.D. espero que no me conteste como hicieron en otro foro, me diejiero que por ser mujer era mejor que lo comprara a que lo hiciera
Lo mejor que puedes hacer es decir a un hombre que lo haga
Ahora en serio, pasate por el wiki del groopic hilo_psgroopic_1482990
Ahi viene todo paso a paso, con lo que necesitas, los esquemas y los hex actualizados. Si te queda alguna duda especifica, pues ya nos preguntas
TSC escribió:Una vez que tienes bootloader, lo enchufas al pc y le metes el ultimo hex pero para bootloader. Ahora mismo meterias el 1.9_wBTL
Ese programador no lo conozco, pero si es compatible con el picpgm, solo tendrias que configurar el valor del cristal.
Yo no uso winpic, me da error siempre, a si que uso picpgm (mas sencillo a mi modo de ver)
Si tienes un w7 de 32 bits, sin problema te arranca el programa para programar el hex definitivo (el de bootloader vamos)
Si tienes un x64, tecnicamente podrias, pero yo no lo he conseguido (tengo el pc hecho una mierda, puede ser por eso).
![[ayay]](/images/smilies/nuevos/sonrojado_ani1.gif "enrojecido")

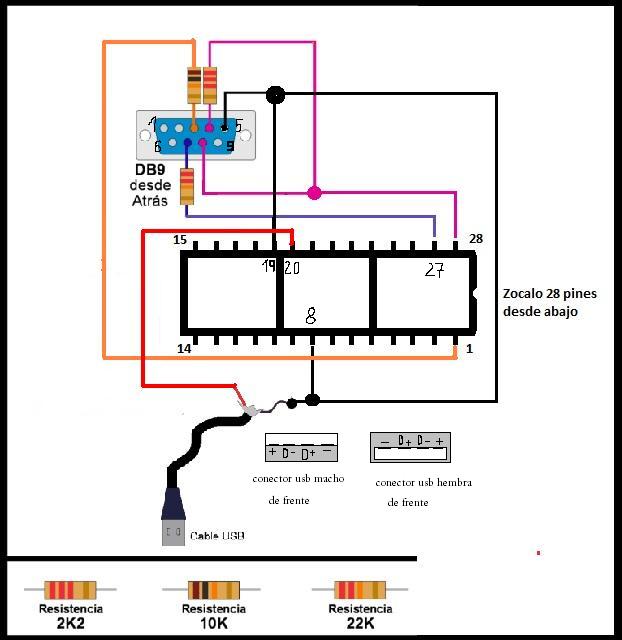

gracias por tu atuda voy a intentarlo, mi SO es de 32 bits, voy a usar picpgm ya que me dices que es mas facil, con ese no necesito escoger que tipo de programador voy a utilizar? TSC escribió:Imagino que tendras que seleccionar que tipo de programador es. Pero si puedes, hazte el sencillo, que son 3 resistencias y va de vicio (es el que yo uso)
cielomaria escribió:TSC escribió:Imagino que tendras que seleccionar que tipo de programador es. Pero si puedes, hazte el sencillo, que son 3 resistencias y va de vicio (es el que yo uso)
ok que bien!!! cual esquemas usas para tu programador? y la cual es la configuracion del mismo? en el manual del mio dice que es un Ip3 o Ip3b, tambien me dice que si no los consigo en el hardware configuration del wipic800 lo coloque como JDM Programmer, deberia servir? me vienen las ranuras de MCL, +5v, Gnd, Pgd, Pgc, Aux, solo esas, supongo que debere soldar a las "paticas" correspondientes del pic???
TSC escribió:cielomaria escribió:TSC escribió:Imagino que tendras que seleccionar que tipo de programador es. Pero si puedes, hazte el sencillo, que son 3 resistencias y va de vicio (es el que yo uso)
ok que bien!!! cual esquemas usas para tu programador? y la cual es la configuracion del mismo? en el manual del mio dice que es un Ip3 o Ip3b, tambien me dice que si no los consigo en el hardware configuration del wipic800 lo coloque como JDM Programmer, deberia servir? me vienen las ranuras de MCL, +5v, Gnd, Pgd, Pgc, Aux, solo esas, supongo que debere soldar a las "paticas" correspondientes del pic???
Si te lo reconoce como JDM Programmer pues de lujo. Exacto, esos cables tienes que colocarlos a las correspondientes del pic. Buscate un pinout,
Por eso el esquema sencillo del wiki esta mejor, lo sueldas a un zocalo y a correr
el socalo o pinout que me dices es para no estar soldando sobre el pic sino en los socalos? ya entiendo ![[buenazo]](/images/smilies/nuevos/risa_tonta.gif "buenazo")
bueno voy usar mi programador y voy a intentar hacerlo, gracias lindo por tu ayuda, cualquier cosa te vuelvo a preguntar, gracias por tu ayuda voy a intentarlo Meib escribió:Buenas, quisiera ver si alguien me puede hechar una mano, tengo un problema con el psgroopic, estuve intentando hacer psgroove con bootloader y no pude hacer que lo detectara mi lap, por lo que opte por programarlo directamente (con el cutreprogramador y el sin bootloader) y me funciono bien a la primera entro en modo retail he instale el O.M. sin problemas, pero despues de apagarlo ya no he podido hacer que vuelva a entrar, solo comienza a encender el led unos segundos y se apaga. Tiene algo que ver con que las pistas esten hechas para un bootloader y le haya metido el hex sin bootloader???
nickieto escribió:Muchas gracias, este programador me funciono a la primera.
