[Tutorial] ps3-pic by ElSemi

YAKO escribió:bueno yo todavia no lo he avabado por que no me a llegado el pic pero aqui va la placa aunque es la primera prueba seguro que hare otra para que quede mejor

http://www.scenespain.net/imagenes/main ... alNumber=2

Una pregunta, compañero, ¿con qué programa has diseñado el circuito?

Scopata escribió:A mí también me interesaría el esquema, por favor

P.D.: imagino que con mi TE20-2 v.1.1 puedo programar ese pic, me acuerdo de cuando programaba con IcProg los 16F84A y similares.

Unas cuantas páginas màs atras ponia de qué valor era cada condensador, ahora no recuerdo en qué pagina estaba, pero está.

Saludos.

Pedrinky escribió:

Scopata escribió:A mí también me interesaría el esquema, por favor

P.D.: imagino que con mi TE20-2 v.1.1 puedo programar ese pic, me acuerdo de cuando programaba con IcProg los 16F84A y similares.

Unas cuantas páginas màs atras ponia de qué valor era cada condensador, ahora no recuerdo en qué pagina estaba, pero está.

Saludos.

Ok, he mirado en las primeras pero no encontraba nada. Voy a empezar por el final.

aver que estoy echo un lio
si tengo echo esta esquema


y sigo los pasos que dice aqui

2.1 Entrando en modo bootloader
Ponemos nuestro dispositivo en modo bootloader:

b. Si tenemos el ps3-pic casero esto se hace puenteando el jumper de dos patillas.
de esa forma ya puedo meter el hex desde el pc no?
o antes de hacer todo esto tengo que usar primero un programador?

o hay que hacer esta placa normal con boton reset?

Scopata escribió:¿Te has hecho un ps3-minus?

Correcto, realicé el circuito con ese diseño

andres_5 escribió:Puedes poner unas fotos de como quedo tu protoboard, o que esquema seguiste, porque yo solo veo la recreaccion 3D y la del circuito impreso, y cuando arregle el art2003 metere mano al circuito ... ^^
saludos

Adjunto el esquema que usé

Luego subo una foto del protoboard, ya que hay cable por todos lados y seguro no se entenderá nada Cuando lo suba lo editaré indicando la posición de los componentes y cuales estoy usando, para ver si ayuda a alguien de este foro. Saludos

Scopata escribió:

YAKO escribió:bueno yo todavia no lo he avabado por que no me a llegado el pic pero aqui va la placa aunque es la primera prueba seguro que hare otra para que quede mejor

http://www.scenespain.net/imagenes/main ... alNumber=2

Una pregunta, compañero, ¿con qué programa has diseñado el circuito?

es el de la primera pagina

yanpi escribió:aver que estoy echo un lio
si tengo echo esta esquema


y sigo los pasos que dice aqui

2.1 Entrando en modo bootloader
Ponemos nuestro dispositivo en modo bootloader:

b. Si tenemos el ps3-pic casero esto se hace puenteando el jumper de dos patillas.
de esa forma ya puedo meter el hex desde el pc no?
o antes de hacer todo esto tengo que usar primero un programador?

o hay que hacer esta placa normal con boton reset?

me cito yo para ver si me podreis contectar a lo de si con esto ya no hace falta el programador o hay que usar primero el programador y luego los pasos que pongo que esta en la primera pagina

sobre el chip me puede valer este?
http://cgi.ebay.es/PIC18F2550-I-SP-48MH ... 3cacb063d4
ya que de momento solo quiero pillar uno ya que no se si sera capas de hacerlo

cocox escribió:hola alfin un aporte de mi parte... jejeje... miren realice los eskemas de el "de momento muy necesitado" ATR2003, lo malo es que me a kedado en 2 caras si alguien lo puede pasar a una sola que porfa lo suba, jeje, me a kedado como el original. chekenlo y comentan.

tener en cuenta que donde esta el chip, NO VA!, VA ES EL ZÓCALO.

te funciona con ese eskema? Puedes poner la lista de la compra?

Tengo una duda... he visto páginas más atrás que dibujáis un esquema para programar el PIC con un TE20... ¿No sirve con montar el PIC en el zócalo y programarlo? Seguramente esté preguntando una gilipollez pues lo poco que sé de electrónica (nada) lo aprendí en la era del CANAL SATÉLITE DIGITAL, las Piccard, AVR3, FUNBLOCKER, etc. pero no termino de entenderlo.

Si me permitís, en resumen se podría decir que para conseguir ejecutar bakcups en la PS3 utilizando una placa basada en el pic 18f2550 los pasos son los siguientes:

1.- Construyes la placa PS3-minus siguiendo este esquema (a falta de confirmar los valores de cada condensador):

http://lh3.ggpht.com/_xEBlDAxHzYI/TIVVY ... -minus.JPG

2.- Grabamos con alguno de los programadores soportados (entre ellos, el TE-20) el siguiente HEX: http://www.megaupload.com/?d=79YPILJV

3.- Entramos en modo bootloader, que en nuestro caso se consigue puenteando J2.

4.- Enchufamos nuestra placa al PC por un puerto USB y se nos encenderá el diodo D1 (rojo).

5.- Instalamos los drivers de la forma descrita en la primera página de este hilo.

6.- Una vez nuestro dispositivo es detectado por nuestro equipo y le ha sido asignado un puerto COM virtual, cargamos el HEX definitivo de J1M (http://www.megaupload.com/?d=NBHPV5U5) que según el creador de este hilo es 100% funcional.

7.- Eliminamos el puente en J2 y procedemos como si fuese un PS3Jailbreak.

¿Estoy en lo correcto?

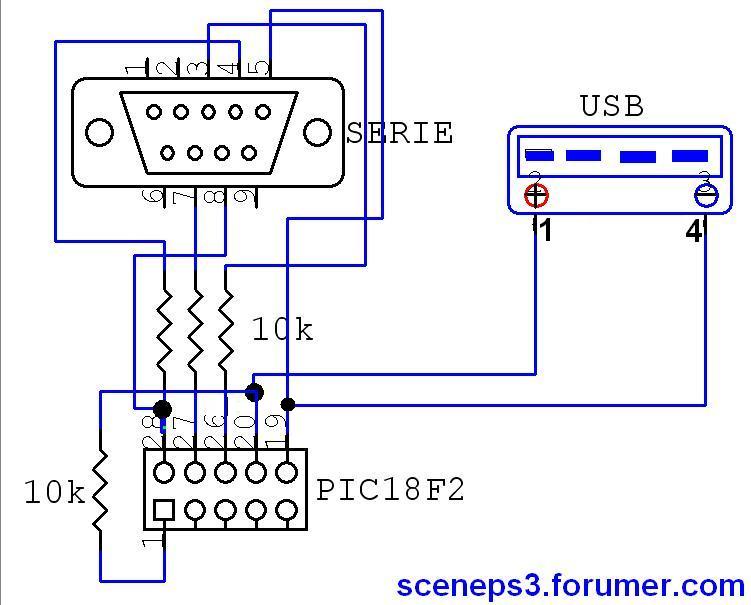

para los que no les funciona el atr 2003 pueden probar con este

http://i52.tinypic.com/nvxouh.jpg

es un programador JDM para puerto serie

me funciono al primer intento

Scopata escribió:Tengo una duda... he visto páginas más atrás que dibujáis un esquema para programar el PIC con un TE20... ¿No sirve con montar el PIC en el zócalo y programarlo? Seguramente esté preguntando una gilipollez pues lo poco que sé de electrónica (nada) lo aprendí en la era del CANAL SATÉLITE DIGITAL, las Piccard, AVR3, FUNBLOCKER, etc. pero no termino de entenderlo.

Si me permitís, en resumen se podría decir que para conseguir ejecutar bakcups en la PS3 utilizando una placa basada en el pic 18f2550 los pasos son los siguientes:

1.- Construyes la placa PS3-minus siguiendo este esquema (a falta de confirmar los valores de cada condensador):

http://lh3.ggpht.com/_xEBlDAxHzYI/TIVVY ... -minus.JPG

2.- Grabamos con alguno de los programadores soportados (entre ellos, el TE-20) el siguiente HEX: http://www.megaupload.com/?d=79YPILJV

3.- Entramos en modo bootloader, que en nuestro caso se consigue puenteando J2.

4.- Enchufamos nuestra placa al PC por un puerto USB y se nos encenderá el diodo D1 (rojo).

5.- Instalamos los drivers de la forma descrita en la primera página de este hilo.

6.- Una vez nuestro dispositivo es detectado por nuestro equipo y le ha sido asignado un puerto COM virtual, cargamos el HEX definitivo de J1M (http://www.megaupload.com/?d=NBHPV5U5) que según el creador de este hilo es 100% funcional.

7.- Eliminamos el puente en J2 y procedemos como si fuese un PS3Jailbreak.

¿Estoy en lo correcto?

Si estas en lo correcto.

Pero te recomiendo directamente este tutorial: http://psgroopic.blogspot.com/

No tiene jumper y solo un led. Unicamente tienes que programar el pic en tu t-20, art2003, etc. Lo pones en tu PS3-pic y a funcionar en tu PS3.

Si tienes zocalo en tu PS3-pic te recomiendo sin bootloader pero si lo vas a soldar directamente mejor con boot aunque solo han sacado un .HEX

Un saludo.

Hola después de volverme loco me ha funcionado pero no como debería ser 100%...

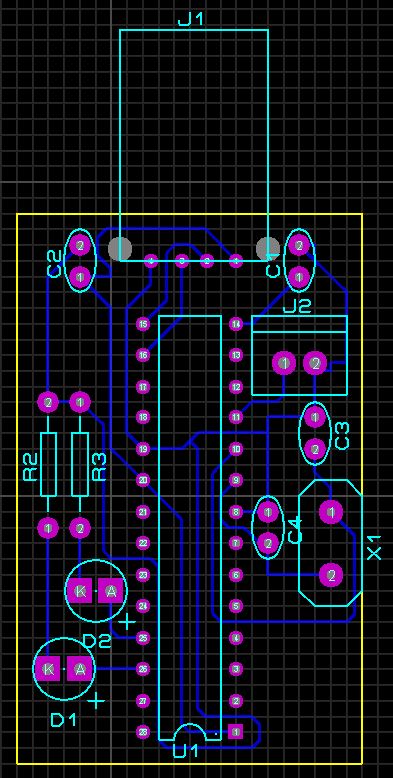

Por si a alguien le interesa pondré el esquema que he usado y el hex ya que a mí el PC no me lo reconoce como dice el manual, y eso del bootloader no me funciona, simplemente grabe el pic 18f2550, y sin jumper lo puse el ps3 me lo detecto y luego metí el pendrive con backup manager y a funcionar….
Los componente los de la page principal
1 x Pic 18f2550
1 x zocalo de 28 patillas
1 x led Rojo (D1)
1x led verde (D2)
2 x resistencias de 330 ohmios (R3 y R2)
2 x condesadores de 22pf (C3 y C4)
1 x condensador de 470nf (C1)
1 x condensador de 100nf (C2)
1 x cristal de cuarzo de 8Mhz (X1)
1 x conector USB A macho

Lo que use solamente
http://www.megaupload.com/?d=95LHTR84

Muchas gracias, yered. Pretendo utilizar un zócalo por comodidad.

Ahora sólo me falta comprar mañana los componentes (tengo localizado el PIC, espero no tener problemas con los otros), intentar entender el esquema de PSGrooPIC e imprimírmelo para poder aplicarlo sobre la placa virgen y generar el PCB, montar todo y a correr.

Os iré contando si hay suerte.

linkwm25 escribió:Hola después de volverme loco me ha funcionado pero no como debería ser 100%...
Por si a alguien le interesa pondré el esquema que he usado y el hex ya que a mí el PC no me lo reconoce como dice el manual, y eso del bootloader no me funciona, simplemente grabe el pic 18f2550, y sin jumper lo puse el ps3 me lo detecto y luego metí el pendrive con backup manager y a funcionar….
Los componente los de la page principal
1 x Pic 18f2550
1 x zocalo de 28 patillas
1 x led Rojo (D1)
1x led verde (D2)
2 x resistencias de 330 ohmios (R3 y R2)
2 x condesadores de 22pf (C3 y C4)
1 x condensador de 470nf (C1)
1 x condensador de 100nf (C2)
1 x cristal de cuarzo de 8Mhz (X1)
1 x conector USB A macho

Lo que use solamente
http://www.megaupload.com/?d=95LHTR84

Muchas gracias por tu información, reveladora y que nos ayudará mucho. Entiendo que los pasos que seguiste fue:

1.- Creación de la placa PS3-minus tal y como viene explicado en la primera página de este posts y con los mismos componentes.

2.- Grabación del PSGrooPIC_HEX_V1.2.hex en el pic con algún programador de los soportados (agradeceríamos que comentases con qué programador y qué software así como si la configuración es diferente a la que viene por defecto).

3.- Montas el PIC en el zócalo de tu placa PS3-minus y a correr tras instalar el Backup Manager con un pendrive.

Una duda, ¿te funcionan los leds de tu placa? Por ahí atrás comentaban que no se iluminaban.

alguien puede subir una foto de tu placa? para compararla con la mía, por más que lo intento nada....
saludos!

Riky_Xerez escribió:alguien puede subir una foto de tu placa? para compararla con la mía, por más que lo intento nada....
saludos!

aqui te va mi placa aunque todavia no la he acabado

1.- Si tal cual pero el jumper no lo use para nada
2.-Grabe el pic winpic800 y un t20 que tenia de antes
3.-si lo monte pero el PC no me lo reconoció me dio por probar el la ps3 y me lo detecto metí el pendrive con manager y se me instalo
Y el único led que me funciona es el rojo
Y una cosa más el backup manager lo tengo instalado en ps3 y se me ejecuta sin problemas la única prueba que me falta es poner un disco duro externo para probar ya que mi ps3 es la de 40 y no tengo casi disco duro interno para probar, pero visto lo visto todo salió bien

Helcar escribió:

Lordmicrox escribió:Vamos a ver, para meterle código al pic necesitamos el programador y un software para volcar el hex. Como software vale el winpic800, pero también podéis probar con el icprog q soporta la mayoría de micros también y lo utilizo para programar. Podéis probatio por puerto serie y los q no tengan q pillen un conversor USB-serie y valdría también. Si se cambia el cristal debe cambiarse tb la configuración en el programa si la hizo el correspondiente individuo o en las opciones de nuestro software.

Vale, puerto serie si tengo, y en el esquema en vez de poner el conector del puerto paralelo es cambiarlo por el serie??? perdón por mi ignorancia pero no tengo ni idea y me molan estas historia asi que he decidido que es hora de aprender aunque sea de esta manera... gracias a los que colaborais para que torpes como yo lleguemos a buen puerto

Para ello, tendrias q buscar el pineado del conector paralelo y ver a q pines va cableado y luego buscar el pineado de un conector serie y ponerlo a los mismos pines.
Un saludo

O sea que tras grabar el HEX en el PIC y ponerlo en la placa, la enchufaste por USB al PC y como si nada. Sin embargo, la PS3 sí te lo detectó.

Yo la construiré con los DIL listos por si alguna vez fuese necesario el jumper para algo y también pondré el led D2 aunque no funcione aparentemente. Igualmente me gustaría hacer otra siguiendo el esquema de http://psgroopic.blogspot.com pero no lo entiendo (lógico, no tengo ni idea de teoría electrónica).

Si me permites, linkwm25, una duda (que a lo mejor se sale de este tema, así que si molesta lo pregunto por otro sitio): ¿dibujaste con un permanente sobre la placa virgen para luego atacarla con ácido o utilizaste alguna otra técnica, como por ejemplo dibujar el esquema en un programa de diseño CAD, imprimirlo en papel satinado o PnP y transferirlo a la placa con calor? Estoy liado con softwares como EXPRESSPCB, EAGLE, PROTEUS 7 para intentar hacerlo de esta forma pero me queda mucho por aprender así que si a alguien no le molesta y se puede pasar ya el esquema listo para imprimir se lo agradecería de veras.

erwin9992 escribió:para los que no les funciona el atr 2003 pueden probar con este

http://i52.tinypic.com/nvxouh.jpg

jdm diag.JPG

es un programador JDM para puerto serie

me funciono al primer intento

te he mandado mp cintesta porfavor

He encontrado un archivo q tenia por aqui de un t20se por puerto serie, por si a alguien le interesa mejor q por puerto paralelo. No puedo adjuntarlo porque pesa mas de lo q se permite.

Funcionando a la primera. Para aclarar dudas he usado el esquema simple con cristal de 20 mhz y con solo un led, sin jumper ni boton.
He programado el hex al pic con el pickit2 y la aplicacion que trae en el cd.
La Ps3 me lo ha reconocido a la primera. Ha estado parpadeando el led un poco y luego se ha quedado fijo.
Le he metido otro pen con el manager y me ha dejado instalarlo sin problemas, cuando pruebe mas a fondo a hacer algun backup y tal posteare los resultados.
Un saludo y muchas gracias a todos los que nos han aclarado las dudas.

Scopata escribió:O sea que tras grabar el HEX en el PIC y ponerlo en la placa, la enchufaste por USB al PC y como si nada. Sin embargo, la PS3 sí te lo detectó.

Yo la construiré con los DIL listos por si alguna vez fuese necesario el jumper para algo y también pondré el led D2 aunque no funcione aparentemente. Igualmente me gustaría hacer otra siguiendo el esquema de http://psgroopic.blogspot.com pero no lo entiendo (lógico, no tengo ni idea de teoría electrónica).

Si me permites, linkwm25, una duda (que a lo mejor se sale de este tema, así que si molesta lo pregunto por otro sitio): ¿dibujaste con un permanente sobre la placa virgen para luego atacarla con ácido o utilizaste alguna otra técnica, como por ejemplo dibujar el esquema en un programa de diseño CAD, imprimirlo en papel satinado o PnP y transferirlo a la placa con calor? Estoy liado con softwares como EXPRESSPCB, EAGLE, PROTEUS 7 para intentar hacerlo de esta forma pero me queda mucho por aprender así que si a alguien no le molesta y se puede pasar ya el esquema listo para imprimir se lo agradecería de veras.

No fue inpreso sino con una placa perforada y el puerto usb fue un cble cortado que tenia de impersora

tonialc escribió:Funcionando a la primera. Para aclarar dudas he usado el esquema simple con cristal de 20 mhz y con solo un led, sin jumper ni boton.
He programado el hex al pic con el pickit2 y la aplicacion que trae en el cd.
La Ps3 me lo ha reconocido a la primera. Ha estado parpadeando el led un poco y luego se ha quedado fijo.
Le he metido otro pen con el manager y me ha dejado instalarlo sin problemas, cuando pruebe mas a fondo a hacer algun backup y tal posteare los resultados.
Un saludo y muchas gracias a todos los que nos han aclarado las dudas.

Enhorabuena tonialc.

¿Qué led has suprimido? No has utilizado jumper pero ¿has eliminado entonces "J2" del esquema? Me harías un inmenso favor si me pasaras como ha quedado al final tu esquema (no es por gandulería de no hacerlo yo, créeme, lo estoy intentando pero no me aclaro)

Al utilizar el cristal de 20MHz en vez del de 8MHz el HEX a utilizar era el de ElSemi, ¿no?

Muchas gracias de antemano.

linkwm25 escribió:

Scopata escribió:O sea que tras grabar el HEX en el PIC y ponerlo en la placa, la enchufaste por USB al PC y como si nada. Sin embargo, la PS3 sí te lo detectó.

Yo la construiré con los DIL listos por si alguna vez fuese necesario el jumper para algo y también pondré el led D2 aunque no funcione aparentemente. Igualmente me gustaría hacer otra siguiendo el esquema de http://psgroopic.blogspot.com pero no lo entiendo (lógico, no tengo ni idea de teoría electrónica).

Si me permites, linkwm25, una duda (que a lo mejor se sale de este tema, así que si molesta lo pregunto por otro sitio): ¿dibujaste con un permanente sobre la placa virgen para luego atacarla con ácido o utilizaste alguna otra técnica, como por ejemplo dibujar el esquema en un programa de diseño CAD, imprimirlo en papel satinado o PnP y transferirlo a la placa con calor? Estoy liado con softwares como EXPRESSPCB, EAGLE, PROTEUS 7 para intentar hacerlo de esta forma pero me queda mucho por aprender así que si a alguien no le molesta y se puede pasar ya el esquema listo para imprimir se lo agradecería de veras.

No fue inpreso sino con una placa perforada y el puerto usb fue un cble cortado que tenia de impersora

Ok. Muchas gracias, compañero.

El que no funcione el led verde puede ser debido a que J1M solo haya compilado el hex de el diseño de un solo led (rojo patilla 26).
Sobre lo de no poder ver en el PC el ps3minus supongo que sera debido a que no metiste el bootloader que es el encargado de hacerlo reconocible y programable por USB, si metes solo el HEX del PSGrooPIC la PS3 reconocerla el dispositivo y saltara el bug dejándola en modo debug, pero limitando la actualización del ps3minus a unicamente re programando con el T20 la pic (no permitiendolo desde el USB y obligándote a usar zocalo para poder sacar la pic).

Solo son suposiciones mías, no tengo ni puta idea de electrónica, mis conocimientos se limitan a hacerme un spaniscube pa ver el ono y en su dia abrir el digital+, pero leyendo el hilo es lo que saco de conclusión.

Yo por ahora tengo montada mi placa con el zocalo y a la espera de que me llegue una PIC, instalados los programas y mi T20 listo para ser usado ^^

Con diferencia me lo paso mejor "liberando" las cosas como consolas moviles canales de TV, que luego usandolos . A ver si subo unas imágenes de mi ps3minus sin pic, me ha quedado bastante compacto y cuco para haber usado una placa de pistas horizontales en vez de una hecha usando los diseños que se han ido posteando. Por ahora es un prototipo tratare de mejorarlo, usando leds mas pequeños y moviendo algún puente.

tonialc escribió:Funcionando a la primera. Para aclarar dudas he usado el esquema simple con cristal de 20 mhz y con solo un led, sin jumper ni boton.
He programado el hex al pic con el pickit2 y la aplicacion que trae en el cd.
La Ps3 me lo ha reconocido a la primera. Ha estado parpadeando el led un poco y luego se ha quedado fijo.
Le he metido otro pen con el manager y me ha dejado instalarlo sin problemas, cuando pruebe mas a fondo a hacer algun backup y tal posteare los resultados.
Un saludo y muchas gracias a todos los que nos han aclarado las dudas.

podrias poner el esquema que usaste, el .hex, y una foto de como te quedo terminado.
saludos

tonialc escribió:Funcionando a la primera. Para aclarar dudas he usado el esquema simple con cristal de 20 mhz y con solo un led, sin jumper ni boton.
He programado el hex al pic con el pickit2 y la aplicacion que trae en el cd.
La Ps3 me lo ha reconocido a la primera. Ha estado parpadeando el led un poco y luego se ha quedado fijo.
Le he metido otro pen con el manager y me ha dejado instalarlo sin problemas, cuando pruebe mas a fondo a hacer algun backup y tal posteare los resultados.
Un saludo y muchas gracias a todos los que nos han aclarado las dudas.

fijate que yo no tenia entendido que el backup manager tenia que insertarlo desde otra memoria usb.

y mi pregunta es, de donde lo desgargo?

saludos

cocox escribió:hola alfin un aporte de mi parte... jejeje... miren realice los eskemas de el "de momento muy necesitado" ATR2003, lo malo es que me a kedado en 2 caras si alguien lo puede pasar a una sola que porfa lo suba, jeje, me a kedado como el original. chekenlo y comentan.

tener en cuenta que donde esta el chip, NO VA!, VA ES EL ZÓCALO.

perdona por el retraso pero hoy he tenido lio ya lo tienes en una sola capa te dejo el link

eskemas atr 2003 proteus 7.7 http://www.megaupload.com/?d=15X2PJ73

roketa escribió:

cocox escribió:hola alfin un aporte de mi parte... jejeje... miren realice los eskemas de el "de momento muy necesitado" ATR2003, lo malo es que me a kedado en 2 caras si alguien lo puede pasar a una sola que porfa lo suba, jeje, me a kedado como el original. chekenlo y comentan.

tener en cuenta que donde esta el chip, NO VA!, VA ES EL ZÓCALO.

perdona por el retraso pero hoy he tenido lio ya lo tienes en una sola capa te dejo el link

eskemas atr 2003 proteus 7.7 http://www.megaupload.com/?d=15X2PJ73

gracias tio

Hay van

tonialc escribió:Funcionando a la primera. Para aclarar dudas he usado el esquema simple con cristal de 20 mhz y con solo un led, sin jumper ni boton.
He programado el hex al pic con el pickit2 y la aplicacion que trae en el cd.
La Ps3 me lo ha reconocido a la primera. Ha estado parpadeando el led un poco y luego se ha quedado fijo.
Le he metido otro pen con el manager y me ha dejado instalarlo sin problemas, cuando pruebe mas a fondo a hacer algun backup y tal posteare los resultados.
Un saludo y muchas gracias a todos los que nos han aclarado las dudas.

Yo tengo un pickit 2, como has grabado el pic? desde la placa casera unido al pickit2 por el isc?

DeathWalk escribió:El que no funcione el led verde puede ser debido a que J1M solo haya compilado el hex de el diseño de un solo led (rojo patilla 26).
Sobre lo de no poder ver en el PC el ps3minus supongo que sera debido a que no metiste el bootloader que es el encargado de hacerlo reconocible y programable por USB, si metes solo el HEX del PSGrooPIC la PS3 reconocerla el dispositivo y saltara el bug dejándola en modo debug, pero limitando la actualización del ps3minus a unicamente re programando con el T20 la pic (no permitiendolo desde el USB y obligándote a usar zocalo para poder sacar la pic).

Solo son suposiciones mías, no tengo ni puta idea de electrónica, mis conocimientos se limitan a hacerme un spaniscube pa ver el ono y en su dia abrir el digital+, pero leyendo el hilo es lo que saco de conclusión.

Yo por ahora tengo montada mi placa con el zocalo y a la espera de que me llegue una PIC, instalados los programas y mi T20 listo para ser usado ^^

Con diferencia me lo paso mejor "liberando" las cosas como consolas moviles canales de TV, que luego usandolos . A ver si subo unas imágenes de mi ps3minus sin pic, me ha quedado bastante compacto y cuco para haber usado una placa de pistas horizontales en vez de una hecha usando los diseños que se han ido posteando. Por ahora es un prototipo tratare de mejorarlo, usando leds mas pequeños y moviendo algún puente.

Yo creo que estás en lo cierto. El bootloader sirve, como su propio nombre indica, para que la PS3-minus sea actualizable/programable por interfaz USB (a efectos del S.O., un puerto COM). A mí de momento eso no me preocupa ya que tengo un TE-20.

Voy a investigar qué es eso de las placas de pistas horizontales, que yo sí que no tengo ni idea de electrónica

Gracias.

P.D.: yo también me lo paso mejor haciendo estas chapuzas que jugando. De hecho, no tengo la PS3 sino XBOX 360

El esquema que he usado es este:

http://psx-scene.com/tmp/psx-scene/pict ... ematic.png

El Hex que le he metido el que sale en la primera pagina de este post:

http://www.mediafire.com/?o3va87d6eub2juv

Comentaros que lo he hecho con un zocalo en vez de soldar directamente el chip a la placa para posibles actualizaciones.

Cuando tenga un rato le hago un par de fotos y las subo ok.

DeathWalk escribió:Hay van

este que es amigo el programador cierto????

tonialc escribió:El esquema que he usado es este:

http://psx-scene.com/tmp/psx-scene/pict ... ematic.png

El Hex que le he metido el que sale en la primera pagina de este post:

http://www.mediafire.com/?o3va87d6eub2juv

Comentaros que lo he hecho con un zocalo en vez de soldar directamente el chip a la placa para posibles actualizaciones.

Cuando tenga un rato le hago un par de fotos y las subo ok.

de donde has bajado el backup manager?

saludos

ya he solcuionado la grabacion del 18f2550 he cambiado del portatil al sobremesa para hacerlo y grabado sin problemas

Saludos

linkwm25 escribió:Hola después de volverme loco me ha funcionado pero no como debería ser 100%...
Por si a alguien le interesa pondré el esquema que he usado y el hex ya que a mí el PC no me lo reconoce como dice el manual, y eso del bootloader no me funciona, simplemente grabe el pic 18f2550, y sin jumper lo puse el ps3 me lo detecto y luego metí el pendrive con backup manager y a funcionar….
Los componente los de la page principal
1 x Pic 18f2550
1 x zocalo de 28 patillas
1 x led Rojo (D1)
1x led verde (D2)
2 x resistencias de 330 ohmios (R3 y R2)
2 x condesadores de 22pf (C3 y C4)
1 x condensador de 470nf (C1)
1 x condensador de 100nf (C2)
1 x cristal de cuarzo de 8Mhz (X1)
1 x conector USB A macho

Lo que use solamente
http://www.megaupload.com/?d=95LHTR84

unas preguntas.. ya lo tengo montado asi como en la foto de abajo..al ponerlo por primara ves en la pc debes poner lo drives como dice en la primera pagina?? y de ahi ya lo puedes progamar?? tu pic esta soldado o con zocalo no se si asi lo lo hiciste y te quedo¡ gracias

http://lh3.ggpht.com/_xEBlDAxHzYI/TIVVY ... -minus.JPG

cuco69 escribió:

tonialc escribió:Funcionando a la primera. Para aclarar dudas he usado el esquema simple con cristal de 20 mhz y con solo un led, sin jumper ni boton.
He programado el hex al pic con el pickit2 y la aplicacion que trae en el cd.
La Ps3 me lo ha reconocido a la primera. Ha estado parpadeando el led un poco y luego se ha quedado fijo.
Le he metido otro pen con el manager y me ha dejado instalarlo sin problemas, cuando pruebe mas a fondo a hacer algun backup y tal posteare los resultados.
Un saludo y muchas gracias a todos los que nos han aclarado las dudas.

Yo tengo un pickit 2, como has grabado el pic? desde la placa casera unido al pickit2 por el isc?

Lo he hecho con una protoboard mirando el datasheet del pic y su correspondencia con los pines del pickit2:

Pin 1 del pic al pin 1 del pickit
Pin 20 del pic al pin 2 del pickit
Pines 8 y 19 del pic al pin 3 del pickit
Pin 28 del pic al pin 4 del pickit
Pin 27 del pic al pin 5 del pickit

Despues de tenerlo conectado he usado el programa que viene con el pickit2 y voila. Espero haberte servido de ayuda.

destructo_01 escribió:este que es amigo el programador cierto????

No, ese es el psminus, es lo que conectare a la ps3 para el exploit, lo que pasa es que estoy esperando la pic el programador que uso/usare es un T20 (el de la imagen, ignora lo que hay escrito es cogido de una web)

DeathWalk escribió:

destructo_01 escribió:este que es amigo el programador cierto????

No, ese es el psminus, es lo que conectare a la ps3 para el exploit, lo que pasa es que estoy esperando la pic el programador que uso/usare es un T20 (el de la imagen, ignora lo que hay escrito es cogido de una web)

igualita quela mia ahora cuestan 12 euros

eyy eso lo tengo yo de cuando haciamos tarjetas de via digital se llama apolo puede ser¿?ç

perdon me autocito el mio es apollo cuatro va por el puerto paralelo pero para la pic sirve ejeje

tonialc escribió:

cuco69 escribió:

tonialc escribió:Funcionando a la primera. Para aclarar dudas he usado el esquema simple con cristal de 20 mhz y con solo un led, sin jumper ni boton.
He programado el hex al pic con el pickit2 y la aplicacion que trae en el cd.
La Ps3 me lo ha reconocido a la primera. Ha estado parpadeando el led un poco y luego se ha quedado fijo.
Le he metido otro pen con el manager y me ha dejado instalarlo sin problemas, cuando pruebe mas a fondo a hacer algun backup y tal posteare los resultados.
Un saludo y muchas gracias a todos los que nos han aclarado las dudas.

Yo tengo un pickit 2, como has grabado el pic? desde la placa casera unido al pickit2 por el isc?

Lo he hecho con una protoboard mirando el datasheet del pic y su correspondencia con los pines del pickit2:

Pin 1 del pic al pin 1 del pickit
Pin 20 del pic al pin 2 del pickit
Pines 8 y 19 del pic al pin 3 del pickit
Pin 28 del pic al pin 4 del pickit
Pin 27 del pic al pin 5 del pickit

Despues de tenerlo conectado he usado el programa que viene con el pickit2 y voila. Espero haberte servido de ayuda.

Eres mi nuevo dios!! Muchisimas gracias!

Bueno, lo he conseguido terminar pero tengo problemas, me explico:

He hecho el ps3-minus, con un cristal de 8mhz (no se si será por eso), y primeramente le he metido el bootloader con el te20 y winpic800. Luego he hecho jumper y lo he conectado al pc, le meto los drivers y me bajo el programa para meterle el hex definitivo (y una mierda). Se lo grabo sin problemas, lo quito del pc, quito el jumper y lo meto en la consola, hago el truco de la mendruco, se conecta el led rojo (solo el rojo), meto el pendrive con el backup manager y no me sale por ningun lado lo de install packaje files.
He probado a programarlo desde el te20 directamente sin bootloader y me pasa lo mismo, la placa esta bien terminada porque sino no creo que hubiera podido hacer que el ordenador la detecte y programar desde el.
El caso esque mi ps3-pic funciona pero no funciona Alguno que sepa de lo que va el tema mejor que yo y me lo explique porque mi cabeza me va a estallar.
PD. Si el chisme este se supone que esta funcionando correctamente ¿tiene que verse el led rojo o el verde o ninguno puesto que parece ser que el hex de j1m no lleva metido lo del led verde?

Mira que al programarlo hayas configurado bien lo del cristal, y comprueba también las conexiones de la placa, pues que el PC te lo detecte para programar no significa que el resto del circuito este bien (conexiones de los pines a los componentes, lienas cruzadas.. etc)


Salu2

Bueno pues despues de conectarlo y desconectarlo un par de veces y hacer mi primer backup del Sacred 2 puedo decir que todo perfecto.
Me lo detecta siempre a la primera. El Backup habra tardado como unos 10 minutos y ha arrancado bien a la primera.
El led funciona perfecto osea que parece que todo ok.

DeathWalk escribió:

destructo_01 escribió:este que es amigo el programador cierto????

No, ese es el psminus, es lo que conectare a la ps3 para el exploit, lo que pasa es que estoy esperando la pic el programador que uso/usare es un T20 (el de la imagen, ignora lo que hay escrito es cogido de una web)

En ese zocalo??, lo logico no seria en el de 28 pin que es lo que tiene el 18f2550.
P.D: Ya me he podido hacer la placa voy a ver si mañana puedo montarla y probarla

relopro escribió:Bueno, lo he conseguido terminar pero tengo problemas, me explico:

He hecho el ps3-minus, con un cristal de 8mhz (no se si será por eso), y primeramente le he metido el bootloader con el te20 y winpic800. Luego he hecho jumper y lo he conectado al pc, le meto los drivers y me bajo el programa para meterle el hex definitivo (y una mierda). Se lo grabo sin problemas, lo quito del pc, quito el jumper y lo meto en la consola, hago el truco de la mendruco, se conecta el led rojo (solo el rojo), meto el pendrive con el backup manager y no me sale por ningun lado lo de install packaje files.
He probado a programarlo desde el te20 directamente sin bootloader y me pasa lo mismo, la placa esta bien terminada porque sino no creo que hubiera podido hacer que el ordenador la detecte y programar desde el.
El caso esque mi ps3-pic funciona pero no funciona Alguno que sepa de lo que va el tema mejor que yo y me lo explique porque mi cabeza me va a estallar.
PD. Si el chisme este se supone que esta funcionando correctamente ¿tiene que verse el led rojo o el verde o ninguno puesto que parece ser que el hex de j1m no lleva metido lo del led verde?

me auto cito para que no pase por alto por favor, una pregunta mas, si yo no metiera el pen con el backup manager me saldria tambien la carpeta que pone install package files? o solo con el pen metido....
de todas formas no va ni de una forma ni de otra y ya os digo que esta todo correcto, lo programo 1000 veces, con todos los hex y sin errores, con jump sin jump vamos de todas las maneras, donde esta el fallo?

demonds escribió:

DeathWalk escribió:

destructo_01 escribió:este que es amigo el programador cierto????

No, ese es el psminus, es lo que conectare a la ps3 para el exploit, lo que pasa es que estoy esperando la pic el programador que uso/usare es un T20 (el de la imagen, ignora lo que hay escrito es cogido de una web)

En ese zocalo??, lo logico no seria en el de 28 pin que es lo que tiene el 18f2550.
P.D: Ya me he podido hacer la placa voy a ver si mañana puedo montarla y probarla

Lo marcon en negrita. Si se usa el zocalo de 28 pins y es un T20 como he dicho, se usaba para grabar pickcards de digi y pics de ono, no es el apolo

a ver... despues de leer tanto no entiendo... el psminus sirve tambien para programar los pic o solamente para conectarla a la ps3.????
donde programo los pic???

saludos eolianos

relopro escribió:

relopro escribió:Bueno, lo he conseguido terminar pero tengo problemas, me explico:

He hecho el ps3-minus, con un cristal de 8mhz (no se si será por eso), y primeramente le he metido el bootloader con el te20 y winpic800. Luego he hecho jumper y lo he conectado al pc, le meto los drivers y me bajo el programa para meterle el hex definitivo (y una mierda). Se lo grabo sin problemas, lo quito del pc, quito el jumper y lo meto en la consola, hago el truco de la mendruco, se conecta el led rojo (solo el rojo), meto el pendrive con el backup manager y no me sale por ningun lado lo de install packaje files.
He probado a programarlo desde el te20 directamente sin bootloader y me pasa lo mismo, la placa esta bien terminada porque sino no creo que hubiera podido hacer que el ordenador la detecte y programar desde el.
El caso esque mi ps3-pic funciona pero no funciona Alguno que sepa de lo que va el tema mejor que yo y me lo explique porque mi cabeza me va a estallar.
PD. Si el chisme este se supone que esta funcionando correctamente ¿tiene que verse el led rojo o el verde o ninguno puesto que parece ser que el hex de j1m no lleva metido lo del led verde?

me auto cito para que no pase por alto por favor, una pregunta mas, si yo no metiera el pen con el backup manager me saldria tambien la carpeta que pone install package files? o solo con el pen metido....
de todas formas no va ni de una forma ni de otra y ya os digo que esta todo correcto, lo programo 1000 veces, con todos los hex y sin errores, con jump sin jump vamos de todas las maneras, donde esta el fallo?

Pues tío. yo estoy igual que tu exactamente.

Desde el lunes probando y probando.

Ahora mismo, lo que tengo es, el esquema de elSemi, IDENTICO, con sus 20Mhz, sus condensadores (electroliticos, eso importa o tienen que ser ceramicos?).

El tema es, me creé mi art2003 casera, alimentada por usb. Tengo un 18f2550.

Uso el WinPic800, selecciono el art2003, y dejo la configuracion igual que está.

Cargo el hex, y configuro a 20mhz. En esa pestaña, tengo que tocar algo más? Si es asi por favor decidmelo. Le doy a programar y la mitad de las veces me dice que tengo un 18f4550, que si deseo continuar, ESTO ES NORMAL? Algunas veces me programa bien, y otras me da error de escritura. Voy probando hasta que acaba bien y me verifica al 100%. A veces me dice que tengo un 4550, otras un 2550...

Me voy a la consola, y nada, a veces se queda el LED fijo, otras parpadeando, otras no hace absolutamente nada, y a veces la ps3 me dice que ha encontrado un dispositivo usb no compatible, todo dependiendo del hex que le ponga...pero nunca me arranca bien, probado con disco dentro, sin disco, siempre sin ningun usb aparte conectado.

En el PC me reconoce un hub usb. He probado ya con toooooodos los hex que hay por la red.

¿Qué hago? Porque siento que o soy gilipollas o hay algo que se me escapa...Puede ser que el PIC este defectuoso? Puede ser que aunque verifique al 100% con el WinPic800 no se haya programado bien?

El montaje dudo que sea, porque lo hago con una protoboard y tengo experiencia.

Una ayudita por favor, fotos de vuestros montajes, sobre todo por abajo, decid que combinacion de esquemas, hex, etc...habeis usado

Un saludo y gracias por leerme

a ver... despues de leer tanto no entiendo... el psminus sirve tambien para programar los pic o solamente para conectarla a la ps3.????
donde programo los pic???

saludos eolianos
