Reproducciones de SNES.

Hola. Me está llamando bastante la atención lo de hacer repros de juegos de SNES, y me gustaría intentarlo. Pero necesito resolver ciertas dudas:
-¿el willem se conecta al ordenador mediante un cable USB?
-¿que willem sería más recomendable?
-¿me vale este borrador ultravioleta? http://www.ebay.es/itm/320733402187?ssP ... 1423.l2649
-sobre las EPROM, ¿valen estas o me recomendais otras? http://www.ebay.es/itm/160559804306?ssP ... 1423.l2649

Hola,lo primero de todo dar las gracias a toda la gente que colabora aportando todos eston conocimientos para que todos podamos hacer nuestras propias repros de snes.
Ya he echo varias repros de snes siguiendo toda la informacion de este foro y todo perfecto,pero mirando por casa he encontrado una eprom 27c040 y se me ocurrio la idea de hacer la repro del Mystic Quest que es de solo 4Mb y supuestament caberia en la eprom 27c040,pero no se como porque el BankSwap solo transforma roms de 8Mb,asi que estoy algo parado.
Haber si alguien me puede ayudar.
Muchas Gracias

Gente, necesito ayuda, tengo una consola ntsc y quiero hacer una repro de el secret of mana 2
Necesitaria ayuda en los siguientes puntos:

1) Que cartucho me sirve de donante, el NHL 94 estaria bien? pregunto porque el illusions aqui no se consigue, en caso que se pueda el NHL
el pinout es el mismo que aplica josete?
2) No tengo ni soldador(soy informático no electrónico), pero alguna que otra cosa he soldado, que soldador (tamaño,etc) se recomienda
3) Voy a usar willem mas adaptador tsop para grabar la 29f032, me podrian pasar precios de ambas cosas
4) Por ultimo, una pregunta sobre las protecciones, dado que el juego donante seria ntsc, rularía en mi consola, el tema es si pongo el rom de magno que es pal, andaría igual?, entiendo que si porque la protección de región es por hw pero por las dudas pregunto

Desde ya, muchas gracias

magno, estoy en el hilo de la traducción germana del SOM2 y veo que en su día (no muy lejos, allá por noviembre del año pasado), se cambió el título por uno un poco más definido. Veo como definitivo el de la página 9 y aplicado a la rom sin header resultante de tu parche, el título mejora considerablemente...; tú que seguiste el hilo, ¿sabes si hay riesgo de fallos?






Intentaré ir por partes...

@jrll

Como willem te valdrá cualquiera

PCB 3.5 (22.90€)

PCB 5 (25.80€)

Borrador y EPROMs te valen esas perfectamente, pero busca un poco más que las hay más baratas en el mismo eBay... ¡suerte!



@barbader

Eso te lo podría decir magno, a ver si se pasa por aquí y suelta prenda...



@feliara8

- NHL te vale a partir del 95 y sólo los de EA... pero siendo NTSC tal vez encuentres más fácilmente un momotaro dentetsu, un worldcup striker también te vale.

- el pinout es IGUAL en todas las placas, fíjate que yo muestro las maskrom y esa es la misma para todos los juegos (menos los especiales).

- soldador... un JBC14s es lo más recomendable

- el willem más el adaptador te puede salir por un pico... si compras el willem 5.0 que he puesto arriba, con esto debería ir:

http://www.ebay.es/itm/ADP-003-TSOP48-8 ... 336b3360cc

también está en pack: http://www.ebay.es/itm/Willem-5-0-Progr ... 2eb3f4fe2a

Luego tienes la opción de usar 4 EPROMs y un 74LS139.

- El secret of mana 2 según entendí a magno, no lleva protección por software, así que sin problemas... además, la rom original es japonesa.





Por cierto magno, visto aquel anuncio de eBay y la caja que ofrecía (que no está mal del todo)



aprovecho para mostrar un WIP de la caja del citado juego (muestra a 72 ppp):



No veas la que me ha costado para conseguir una imagen decente de la portada... el original está a 300ppp por supuesto.

La semana que viene empiezo con las instrucciones .

Gracias por responder.
Por cierto, ¿hay que hacerle alguna modificación a la SNES PAL para que funcionen las repros?

Si usas donantes PAL no... son juegos normales.

Gracias josete, muy amable responder, busque en la tienda y ninguno de los juegos que mencionas esta.
1)Que otros pueden servir como donantes?
2)4 eproms se necesita, es enorme la rom!, el 74ls para que se precisaria? todos los juegos que mencionas tienen lugar para 4 eproms?

A ver, por partes

* El parche se puede aplicar pero no está exento de fallos, al menos comprobado. Parece que el parche que está haciendo esta gente en alemán tiene un par de fallos que yo no he comprobado en mi versión, pero ellos aseguran que no tiene nada que ver con el parche para el título.

* El BankSwap conmuta varias direcciones de memoria, A16 con A18 y A17 con A19, creo recordar, por lo que no sé si sería directamente aplicable a ROMs de 4 megas, habría que estudiarlo. De todas formas, en una rom de 4Mbits, A19 no se usa, así que pierde el sentido usar el BankSwap porque total para conmutar 2 líneas no parece muy útil.

* En cuanto a la caja, josete2k, ¿al final lo compraste tú? Creía que me dijiste que no... De todas formas, así en la foto parece bastante currada, no sé qué tal quedará en mano o cómo será la parte de detrás, pero tu diseño mola más

Que va, yo ni pujé. El diseño de la caja no era de mi estilo y el juego ya lo tengo... sólo eran interesantes las instrucciones. La foto es del anuncio.

La caja... bueno yo que voy a decir ¡claro que mola más la mía! Tres días con el tampón de clonar me he tirado...

Sobre los fallos de título... ¿podrías ser más específico? Así lo pruebo... la verdad es que el título es lo de menos, pero no estaría mal mejorarlo.

Ah, no he tenido huevos de permutar a20 por a21 para aprovechar los adaptadores tsop... ¿una pistilla?



@feliara8 esta noche te cuelgo un mini resumen del uso de 4 EPROMs y un LS.

josete2k, ¿podrías decirnos cómo fabricas las cajas? (materiales que usas + procedimiento)
Gracias.

Hola muchachos se les saluda desde HOnduras!!!!
Les cuento que tengo como 9 meses desde que me he hecho algunos cartuchos de snes, todos en castellano, el ultimo que me hice fue un secret of mana 2 con la traduccion de magno, el cual lo he jugado completamente y no le veo ningun error en lo absoluto, tambien me he hecho una caja y pues queria preguntarles si hay algun manual en castellano para el juego?
Seria genial ver este juego totalmente en castellano (caja, instructivo,mapa, cartucho) =)!!

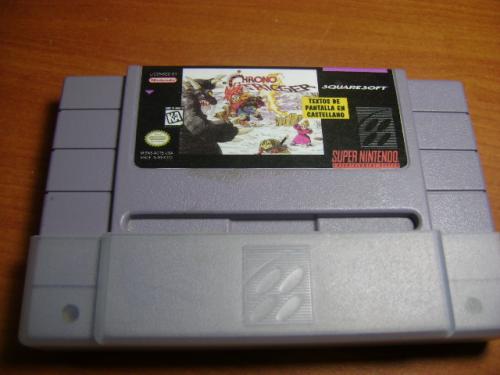

Ahora no tengo fotos de mi SM2 pero si de mi chorno trigger a ver si les gusta =)!!!

@jrll

Pues si te digo verdad aún no lo se... ahora mismo tengo una prueba en imprenta para hacerla en 400gr que es lo máximo que pueden ofrecerme. El combo adhesivo fotográfico+cartón de cereales da buen resultado siempre que el cartón no sea muy rígido, de ser así, el papel adhesivo se resquebraja al doblarlo.

josete2k escribió:@jrll

Pues si te digo verdad aún no lo se... ahora mismo tengo una prueba en imprenta para hacerla en 400gr que es lo máximo que pueden ofrecerme. El combo adhesivo fotográfico+cartón de cereales da buen resultado siempre que el cartón no sea muy rígido, de ser así, el papel adhesivo se resquebraja al doblarlo.

OK. Espero ver tus resultados con esa prueba de imprenta. Ya nos comentarás a ver qué tal.

Vaya si que llegamos lejos... aunque tus repros son anteriores a este tutorial así que más mérito; voodoo_tavo está muy bien el chrono, aunque si me permites, creo que la información del idioma debería ser cosa de la caja... no en la etiqueta del cartucho. Soy así de manioso...

Sobre instrucciones, las hay, pero no las tenemos


magno:

Esta es la trasera del anuncio.



No se, parece imprimida en papel normal y pegada a cartón... si te fijas en la del frontal marca unas rayas verticales.

Sobre swap y cosas de esas... en alldatasheet está el pdf del 29f032 y en la página 11 (creo, escribo de memoria) viene el mapa de direcciones... pero ahí ya me pierdo... no se leer la tabla :'(

www.alldatasheet.com/datasheet-pdf/pdf/ ... F032B.html


Creo que el proceso sería coger todas las posiciones que tengan 0 en a20 y 1 en a21 y cambiarlas por su homónimo respectivo... dejando sin variar las que tienen el mismo valor alto o bajo en ambas ¿correcto?

Voy pillando el funcionamiento de las memorias...

amigos quiero aportar sobre los materiales utilizados en las etiquetas y cajas y por experiencia propia les digo que para las etiquetas lo mejor es ir a una imprenta y pedir que les hagan una impresion en un tabloide de pegatina satinado y luego pedir un plastificado y quedaa Genial muy parecido a las etiquetas originales, y en cuanto a las cajas las he hecho casi de la misma forma que las etiquetas, siempre con el plastificado y luego pegarlas en un carton y luego recortar y armar (el plastificado ayuda para que no se quiebren las esquinas de las cajas al doblarla)
Las cajas quedan muy bien con mucho brillo y muy fuertes.

Esto es lo que mejor me ha resultado hasta el momento.

aqui les dejo una foto para que vean como quedan. SALUDOS!!

Qué bien te han quedado esas cajas.
Por cierto, ¿de dónde sacais vosotros los cables que usais para soldar? ¿valdrían los de unos auriculares?

Pregunta sobre el Willem:

¿los drivers para la versión de cable paralelo son compatibles con windows millenium o windows 98 o windows xp? lo pregunto porque tengo un pc algo viejuno por ahi rulando, un Pentium III a 800 MHz que tengo pensado rehabilitar para usarlo en el proceso de creación de las repros y es el único que tiene puerto paralelo.

- JOSETE . Ese adhesivo fotografico del que hablas ... he visto unos que son en A4 pero son de calidad FOLIO !!!!
- Puedes decir al menos la MARCA del adhesivo fotografico que tu compras para al menos testearlo ????

JRLL, mira para cablear tus repros usa de los cables que vienen para conectar los discos duros ydemas en la pc.
son efectivos y maneabless =)!! suerte!!

Actualizado el tutorial con un breve inciso del uso de 4 EPROMs para montar un juego de 32Mb

Desmond-Lost escribió:- JOSETE . Ese adhesivo fotografico del que hablas ... he visto unos que son en A4 pero son de calidad FOLIO !!!!
- Puedes decir al menos la MARCA del adhesivo fotografico que tu compras para al menos testearlo ????

Puessss... ahora mismo no, pero en el apartado del etiquetado y pintado del Zelda puse una foto de la caja de dichos adhesivos.

DarkRyoga escribió:Pregunta sobre el Willem:

¿los drivers para la versión de cable paralelo son compatibles con windows millenium o windows 98 o windows xp

Yo uso XP, y si mal no recuerdo los dllportIO son nativos de W98 SE (de hecho al migrar al XP tuve varios problemas con el programador Apollo que los usa)

jrll escribió:Por cierto, ¿de dónde sacais vosotros los cables que usais para soldar?

Cable AWG30, monofilar y rígido... aunque ahora tengo otro multihilo, pero me toca más los huevos, la verdad, porque es más endeble.



Son unos cuantos los que preguntan... la mayoría de material que uso lo saco directamente de vendedores de eBay, siempre buscando los más baratos y generalmente no tengo problemas, salvo las últimas 29F032 que me han clavado aduanas (pero estas venían de USA, el resto de HK). Esto son EPROM, LS, Willem, Borrador...


Ah y sí, confirmado por el amigo magno, ya se swappear A20 y A21.


PD: caja del Secret of Mana 2 acabada.

josete, sera que me facilitas tu caja?? esque la mia la tengo en inglesss y como que eso de diseñar no se me da mucho xD!!!
igual podriamos intercambiar algunas (labels) que he hecho =)

Muchas gracias Josete2k. No tenía ni idea de cómo se llamaba a ese tipo de cable tan fino.

Bueno, con toda la información que me habeis facilitado, iré comprando todo el material necesario para hacer repros de SNES.
Cuando lo tenga todo, comenzaré provablemente con el Zelda: Link to the past (que no me parece excesivamente dificil de hacer, gracias al excelente tutorial de josete2k).
Luego, tengo pensado hacer un Terranigma, ¿me podríais decir cuales son sus mejores cartuchos donantes (o dónde mirarlo), y qué tipo de EPROM le vendría mejor a éste juego? (y si necesito algún adaptador especial para el willem).

Salu2.

Si buscas un donante pal para el Terranigma, ya puse la lista HiRom con 64kb deSram hace tiempo; básicamente te sirven los nhl 95 en adelante, illusion of time, secret of mana, world cup striker, secret of evermore y el propio terranigma. No hay más.

Para montarlo sin usar memorias y adaptadores extra, con las 3 o 4 27C801 F100 y un 74LS139 y siguiendo el apartado correspondiente no debes tener problema.

josete2k escribió:Si buscas un donante pal para el Terranigma, ya puse la lista HiRom con 64kb deSram hace tiempo; básicamente te sirven los nhl 95 en adelante, illusion of time, secret of mana, world cup striker, secret of evermore y el propio terranigma. No hay más.

Para montarlo sin usar memorias y adaptadores extra, con las 3 o 4 27C801 F100 y un 74LS139 y siguiendo el apartado correspondiente no debes tener problema.

Muchas gracias por tu respuesta.
Ahora toca pedirlo todo. Cuando me lleguen las cosas y comience a hacer repros, las mostraré en este hilo.
Salu2.

Bueno comento unas cosillas...

Acabo de montar un SOM2 con los adaptadores "malos" y la rom swappeada para cambiar A20 y A21 y tras pequeños problemas causados por resto de flux líquido en los contactos. El cartucho funciona perfectamente.

Montado en un World Cup Striker, con superCIC y el parche de título... jugaré esta versión a ver si falla.

Hola

Acabo de probar mi Willem, y probando el Zelda: The Link to the past parcheado y tal el programador me da este error:
Error at 0x000000 Chip=0x08 buffer=0x78

La eprom salía como vacía (pack de 10 from China), en la bios tengo activado EPP. En setting activando o desactivando Skip Write 0xFF me da el mismo error.

Con una 27c2001 (nueva), el willem y la rom del Hook a pelo la programa OK (aún sin probar en cartucho).

¿Alguna idea?

Te falla en la escritura. Si tu willem es como el mío, comprueba los jumpers, a mi también me pasaba y era el jumper de la izquierda.

Mirando las fotos del primer post, he puesto un jumper en el J4 entre el penultimo y antepenultimo.

Ahora graba, chequea pero da error al final.

Lo leo y al comparar me sale esto:
Comparando archivos 0.bin y 00.bin
00033005: 0A 80
000A2903: 0E 00
000BCCC6: A0 00
000F8497: 1F 09

Supongo que sigo haciendo algo mal.

¿Hay que marcar la opción Skip write 0xFF?

Muchas gracias

¿Has probado con varias eprom? Eso te pasa porque no está borrada del todo ( no es exactamente así). Si esa eprom la has intentado grabar antes (cuando te daba el fallo) tendrás que borrarla de nuevo.

magno para memorias rebeldes sugería meter la eprom al congelador un rato antes de grabarla, así el nivel de excitación de electrones varía y es más fácil que grabe bien.

La opción Skip write 0xFF simplemente le dice al programa que no grabe los sectores vacíos, útil si en una memoria de 32mb quieres meter 16mb por ejemplo ya que reduces el tiempo de grabación de forma considerable... pero en memorias de 8mb que además sueles llenar no tiene sentido activarlo.

Ok

Muchas gracias, a ver si me llega el borrador y las borro todas y fuera.

¿se puede menter varias a la vez no?

Un saludo.

- Maestro JOSETE MP Enviado !! sigue asi .. para mi es el mejor hilo del Foro !!!

Hago mi consulta aquí ya que creo que es el hilo mas adecuado.
Vereis, yo necesitaré un soldador y no quiero gastarme mucho dinero(15 euros?¿?). Lo utilizaré para modificar una GB y ponerle backlight y seguramente algun a pequeña modificación en alguna consola que no requiera ser un especialista.
¿Que me aconsejais? No tengo ni idea de la potencia que necesitaria el aparato, el grueso de la punta, si mejor una estación de soldadura...
Gracias.

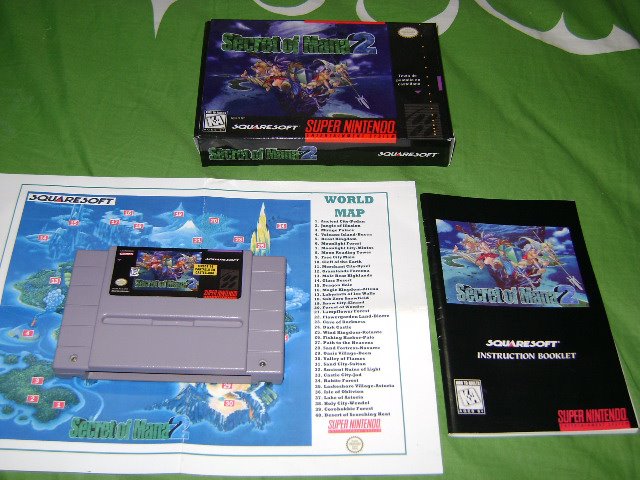

Hola amigos aqui esta mi copia del secret of mana 2 =)!!!!

voodoo_tavo escribió:Hola amigos aqui esta mi copia del secret of mana 2 =)!!!!

¿Dónde la has conseguido? Porque parece que el manual y la caja están en inglés pero la caja en castellano, ¿verdad?

hola magno, asi es la caja, mapa y manual estan en ingles =(!!

magno escribió:Porque parece que el manual y la caja están en inglés pero la caja en castellano, ¿verdad?

¿En qué quedamos? ¿La caja está en inglés o en castellano?


La mía (ya las puse en otros hilos, pero me gusta recordarlas...):

JOsete ud ha utilizado eproms 27c160 para hacer juegos de snes?
esque tengo 10 de esos eproms y segun lo que veo por ahi, pueda y que sirvan, sabra usted de algun tutorial?
De antemano gracias!

Yo con las TSOP



Pero porque me arden ? xDDDD

FFantasy6 escribió:Yo con las TSOP



Pero porque me arden ? xDDDD

Prefiero las DIP aunque a veces fallen

Ya te digo ^_^

Cuando tenga tiempo miraré los pines quemados a ver que leches pasa.

Quizá digo una tontería, pero ¿las sueldas como toca?

Un Dragon Ball Super Butouden 3 en castellano:




La tsop queda hacia abajo...


@5432 un jbc 14s de 11w te irá bien.

@vodoo, ni idea

josete2k escribió:
Un Dragon Ball Super Butouden 3 en castellano:




La tsop queda hacia abajo...


@5432 un jbc 14s de 11w te irá bien.

@vodoo, ni idea

Bueno ya tengo en mis manos los donantes, a saber: FiFa98, dos FiFa 96 y NBA JAM. Ya os contare.

impresionante!!!

hola magno esta leyendo en uno de estos hilos, que tu tenias problemas en programar algunos chips 27c160 con un programador willhem, me puedes decir si pudiste quemar alguno??
Te lo agradeceria muchsimo.

voodoo_tavo escribió:hola magno esta leyendo en uno de estos hilos, que tu tenias problemas en programar algunos chips 27c160 con un programador willhem, me puedes decir si pudiste quemar alguno??
Te lo agradeceria muchsimo.

No, no puede grabar NINGUNA EPROM 27C160 con el Willem; ya comenté que en el foro de MCUMall decían que la versión de placa que yo tenía era incompatible con esas memorias.

realmente fue una perdida de dinero...... Magno me puedes confirmar que tipo de programador graba esos eproms sin ningun problema?

Gracias...

voodoo_tavo escribió:realmente fue una perdida de dinero...... Magno me puedes confirmar que tipo de programador graba esos eproms sin ningun problema?

Gracias...

Pues no, lo siento, es que no sé seguro de ninguno que lo pueda hacer. Hombre, yo uso uno en mi trabajo que sí las graba, pero valía en su momento 600$ y no se fabrica ya, así que no te lo puedo confirmar 100%. Eso sí, cualquiera de los grabadores profesionales debería hacerlo.

En principio decían que las pcb después de la tuya ya estaban corregidas...

Aprovecho para preguntar, ¿para una eprom de 16 bits hay que marcar el swap siempre?

A ver si esta semana que viene me pongo con un MarioRPG....

Hola Josete de nuevo, he estado ausente varias semanas por motivos de trabajo y acabo de ver de nuevo el hilo. He visto que habéis avanzado un huevo sobre todo con el tema de las cajas y manuales . A ver si en estos días festivos de diciembre termino algunas de mis etiquetas y os muestro el tales y SOM2.

Por cierto, aprovecho para comentar que el último juego que me hice fue un Castlevania Vampire Kiss en un NBA95, pero me sale sólamente el título de Konami 1995... y a los pocos segundos desaparece y no empieza el juego, ¿alguna idea? La rom no creo que sea, recuerdo que me costó un montón de intentos el poder grabar bien las 2 eproms y las tuve que borrar 8-10 veces ¿se habrán dañado?

yo tengo unos cuantos juegos y una SNES en muy buen estado, si alguien quiere hacerme una oferta los rescato del desvan...

Yo tengo este programador:
http://www.ebay.es/itm/200533214673?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649#ht_11454wt_1037

¿Como miro el tipo de PCB? ya que las 801 las puedo grabar sin problemas pero las 27c800 y 27c160 me dan problemas.

Igual me pasa lo mismo que a ti josete2k y no puedo grabar esas memorias. El adaptador de 16 bit ya lo tengo, del mismo fabricante ademas.
