Reproducciones de SNES.

DiGiCharatFan escribió:Aqui vamos con 160 y 322 , nada de flash, tengo una caja "llena" desde la última compra xD tengo que darles salida...

¿Se puede? Pensaba que esas memorias tenían salidas de 16 bits.

yavimaya escribió:Los electrolíticos creo que sirven igual, de hecho los tantálicos son electrolíticos cuyo componente es un poco mas "estable" frente a variaciones, pero intuyo que puedes salir del paso con ellos ya que son mucho mas bartos. Los de 10v o 16v son bastante pequeños y creo que pueden servir bien estos de 22uF.

Nadie ha dicho que no funcionen los electrolíticos, yo estaba hablando de cerámicos, que era la pregunta que hacía lito69.
El problema del electrolítico es que es más grande para la misma capacidad y mucho menos estable en temperatura. Ten en cuenta que el regulador lineal disipa la caída de tensión de los 5V de entrada a los 3V3 de salida en forma de calor, es decir, 1.7V de caída a 1.3A máximo son unos 2W de calor que se va a generar en la zona del disipador, por ello es mejor poner los de tántalo, ya que van a ir muy pegados al regulador.

lito69 escribió:Llevo como 5 mensajes intentando saber que es el datasheet,dices que está en google? A mi no me cuesta nada escribir datasheet 29l3211 y ver que me sale pero vamos si me decis es una página con datos de esa memoria o lo que sea lo entiendo mucho mejor.
Voy a probar eso a ver que sale.

Datasheet = Hoja de datos de un circuito electrónico. Pensaba que lo preguntabas de coña, ya que si pones datasheet en Google Translator, Wordreference o cualquier traductor, te dice lo que es.
Pero vamos, que tampoco has acertado en lo que buscar, ya que estamos hablando todo el rato del condensador de salida del regulador, por lo que no necesitas para nada el datasheet de la flash...

noisecross escribió:¿Se puede? Pensaba que esas memorias tenían salidas de 16 bits.

Y así es, pero puedes multiplexar la salidas, como verás en mis placas. Las 27C160 además te permiten usar bus de salida de 8 o de 16 bits.

noisecross escribió:

DiGiCharatFan escribió:Aqui vamos con 160 y 322 , nada de flash, tengo una caja "llena" desde la última compra xD tengo que darles salida...

¿Se puede? Pensaba que esas memorias tenían salidas de 16 bits.

+1 a la respuesta de magno, en este caso una 160 a 8bits y recablear, así uso el mismo tamaño de maskrom original para cada hueco

A ver @magno , si lo que quiero alimentar es la memoria pues miro el datasheet de la memoria, ahí esperaba que me hablaran del ams y del condensador, pero vale buscaré del ams.
No suelo buscar cada una de las palabras de un texto escrito por vosotros s google, doy por hecho que intentais ayudar, no complicar,soy de los que piensa que una cosa bien explicada una vez basta pero después de leerme las 650 páginas de este hilo me he dado cuenta que hay días que se ve que estais de mejor humor y contais cosas y otros dias que dais vueltas y vueltas acertijos etc.

Yo de esto estoy verde, pero de otras cosas no, me paso los dias ayudando a otra gente, a veces explicando lo mismo 10 veces, me jode que sean unos perros que no se quieren leer nada, pero sí que soy claro y conciso cuando explico algo, que yo me tirara 2 años casi sin vida para estudiarme reprogramaciones de centralitas no significa que espere que alguien lo haga, que yo me dejara a lo mejor 1000 euros en pruebas no deseo a otra persona que pase por las mismas cuando yo con una pequeña explicación se lo ahorro, yo aporto esto y otro aporta otra cosa, en eso creo que consiste un foro,la de pasta que me habré ahorrado con tutoriales de otras personas que se han molestado en explicar (incluido este tutorial). Me puede decir la hora por favor? No, estudiate como se fabrica un reloj!

Eso no quita que quiera saber como funciona todo o al menos lo que necesito saber, precisamente para no dar más el coñazo y dedicarme a explicarle a otro cuando vosotros no tengais ganas.

Que opinas del afr?

Gracias por darme datos por eso, una cosa no quita la otra.

@josete2k muy bien tio, gracias, ahora ya he aprendido a mirar lo del datasheet, prometo no volver a preguntar por ello, miraré y si no entiendo algo pregunto, pero seguramente yo sólo ya lo saque, el vin de mi ams 1117 de 3.3v va de 15v a 4.7 , quizá me he pasado pero creo que servirá.

Ya @lito69, pero si te has leído todas las páginas habrás visto que esos días de mal humor vienen ocasionados porque la gente lo quiere todo mascado. Te ha dicho @josete2k que hay que poner un condensador, qué condensador y dónde, y tú has preguntado si estabas probado o era teórico o qué...
A ver, que lo pone en la hoja de especificaciones, y cada regulador tiene la suya propia, si los demás lo hemos leído y tú dices que quieres saber como funciona todo, tendrás que empezar por lo básico, leyendo datasheets como hemos hecho todos, y no por el tejado, haciendo repros que se te escapan de lo que conoces ahora.

Yo entiendo tu postura, ahora entiende la mía: no sé cómo pretendes saber lo que a otros nos ha costado 5 años de carrera leyendo un foro, y cuando alguien se mete a hacer estas cosas, yo al menos entiendo que sabe un mínimo. No damos acertijos, damos consejos y orientación a los que saben de qué hablamos. Y si no sabes de qué hablamos, es que quizá no estás al nivel y tienes que empezar por otro lado aprendiendo lo básico.
El ejemplo más claro: un regulador lineal es como una resistencia que disipa calor a lo bestia y que necesita un condensador a la salida para estabilizar al corriente. Esto es BÁSICO en electrónica, y si te has metido a hacer repros, algo sabrás. Así que te han respondido claramente dónde tienes que poner el condensador... ¿Qué más quieres? Y cuando te has preguntado de dónde salía ese valor, te hemos dicho que del datasheet... Tú precisamnete no te puede quejar, más mascadito no te lo hemos podido dar.

magno escribió:Ya @lito69, pero si te has leído todas las páginas habrás visto que esos días de mal humor vienen ocasionados porque la gente lo quiere todo mascado. Te ha dicho @josete2k que hay que poner un condensador, qué condensador y dónde, y tú has preguntado si estabas probado o era teórico o qué...
A ver, que lo pone en la hoja de especificaciones, y cada regulador tiene la suya propia, si los demás lo hemos leído y tú dices que quieres saber como funciona todo, tendrás que empezar por lo básico, leyendo datasheets como hemos hecho todos, y no por el tejado, haciendo repros que se te escapan de lo que conoces ahora.

Yo entiendo tu postura, ahora entiende la mía: no sé cómo pretendes saber lo que a otros nos ha costado 5 años de carrera leyendo un foro, y cuando alguien se mete a hacer estas cosas, yo al menos entiendo que sabe un mínimo. No damos acertijos, damos consejos a los que saben de qué hablamos. Y si no sabes de qué hablamos, es que quizá no estás al nivel y tienes que empezar por otro lado aprendiendo lo básico.

Lo de probado lo digo por que ahí puede decir misa, a veces según que condiciones pues va mejor otra cosa, yo esperaba respuesta tipo....

1- Sí, así lo tengo yo y de lujo
2- No, pero eso pone ahí y me fío.
3- Sí, tenia antes como en mmonkey pero lo cambié por 22uF por que me di cuenta del datasheet y por seguirdad.....

Leete tio y aplicalo a algo que no sepas y le preguntes a alguien, a veces tu quieres un tdt grabador que funcione, quieres que funcione para grabar los dibus a tus hijos, imaginate que yo te digo que aprendas linux, a meterte por ssh para configurarlo todo y que para las grabaciones estudies como acceder por web,seguramente este ejemplo no te sirva ya que seguramente sabrías hacer todo eso, pero a lo mejor de mecánica no tienes ni puta idea y no tendría ningún problema en decirte como se cambia un termostato, egr o lo que sea sin que tengas que aprender mecanica 5 años. En vez de explicarte como se hace y listos, no estaria obligado a explicartelo pero un dia te explico yo eso y tu otro dia me explicas otra cosa.

Cuando tú explicas algo a alguien es precisamente por que "no sabe" algunos ni puta idea y otros saben un poco, me he encontrado gente que dices... madre mía, no sabe apretar una bombilla y pretende meterle mano a eso, pero le metes dos empujoncitos de información y se anima y lo hace, la caga alguna vez pero a la siguiente no le pasa.

No es ninguna bronca, pero te lo quería decir, a vuestra forma me habeis ayudado mucho, hay cosas que me han costado un poco más que otras,suerte que al menos hice electronica (aunque no me acuerdo de casi nada) que sinó ibamos más finos aún, pero seguro que aquí hay mucho carpintero, paleta..... que tienen ilusión por hacer sus repros, he visto a alguno hacer un manual de como soldar una eprom que en mi opinión no tiene ni zorra de usar un soldador, pero su intención es lo que me cuenta, a lo mejor ese chaval ha usado un año el soldador (yo llevo unos 21) , no espero que lo haga como yo.

Bueno, un beso, si pa mi que eres de bcn como yo además..... después de 650 páginas me lo ha parecido, que por cierto, me las he leido por satisfaceros, se podría resumir en 5 quizá, cuando lo tenga más mascadito quizá lo haga editando vuestro wiki.

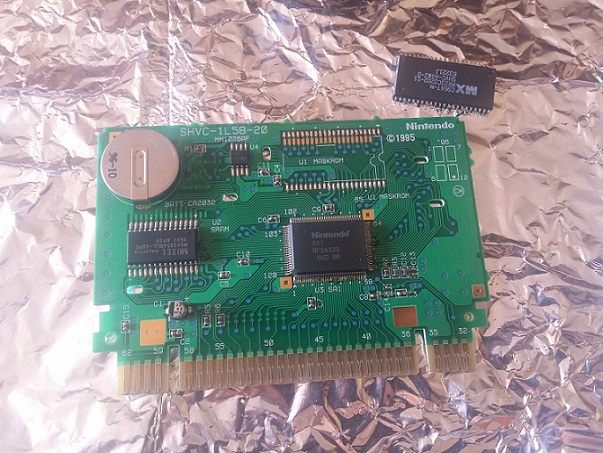

Empezaremos añadiendo este mario rpg, en cuanto me lea el datasheet del ams 1117 y venga la rom y el mario me funcione meto alguna foto y añado todo esto que me habeis dicho.

No estoy de acuerdo en nada de lo que has dicho, sobre todo en lo del grabador TDT: si no sé hacérmelo porque tengo que aprender Linux, de down-conversion RF, DVB-T, MPEG-2, etc... pues me lo compro hecho, y no voy a nadie diciéndole que me quiero hacer uno en vez de comprarlo, y encima exijo que me digan que para el downconverter necesito un TCXO de 1.8GHz, que me digan dónde ponerlo, qué ADC poner, donde pongo cada condensador del ADC, cómo lo conecto con el sintonizador, cómo conecto el sintonizador con el decodficador MPEG, etc... Vamos, que quieres un Do-It-Yourself pero con todo bien clarito y explicadito, y cuando te lo dan así (por ejemplo lo del condensdor de 22uF) también te quejas.

En fin, que cada uno tenemos nuestra propia visión, por eso aquí no participo a menudo, que cada uno libre sus batallas. Sólo me he metido en lo del condensador porque josete me referenció en su comentario.

Partamos de una condición: estamos metiendo una flash de 3.3 en un circuito de 5v así que cualquier precaución es poco porque estamos sobrepasando las tolerancias de forma escabrosa.

Dicho esto, meter un condensador de 0.1uF donde el fabricante te dice mínimo 10uF y regulado a 22uF pues me parece una burrada.

¿Hay que funcionan sin? Sí, yo mismo no los montaba.

josete2k escribió:Partamos de una condición: estamos metiendo una flash de 3.3 en un circuito de 5v así que cualquier precaución es poco porque estamos sobrepasando las tolerancias de forma escabrosa.

Dicho esto, meter un condensador de 0.1uF donde el fabricante te dice mínimo 10uF y regulado a 22uF pues me parece una burrada.

¿Hay que funcionan sin? Sí, yo mismo no los montaba.

Sí sí, lo veo lógico y así lo haré por supuesto, tengo intención de morirme yo antes que ese juego, los voy a pedir, si eres de bcn y quieres alguno aquí tendré. Lo primero que me vino a la cabeza con el 22uF es que hay varios voltajes de entrada, pero luego me di cuenta que el condensador es para la salida sólo o sea que da igual la entrada que haya, el mio lo pille de 15v entrada maxima y 4,7 minima.

En el datasheet 10uF de entrada a masa y 22uF de salida a masa, el condensador excepto electroliticos no tienen polaridad o sea que me da igual como lo ponga, creo que pondré sólo el de 22 de salida, la entrada en la placa ya estará estabilizada supongo. Estoy mirando datasheet del ams1117 de 3.3v el de 0.8 amperios (el que he pedido a ebay)

Que ganas, estoy deseando poner fotitos.

Los de tántalo tienen polaridad.

Claro, la entrada a 5v probablemente ya esté estabilizada así que con los 22uF en la salida debería bastar.

Yo los pedí de 10v,estamos en 3.3v.

Aunque lo ideal sería reducir TODAS las entradas del IC.

Como nota, tenía un juego que no arrancaba, metí uno cerámico de 100nF entre 5v y 3.3v por error y el juego arrancaba igualmente. ¿Funcionaba? Sí ¿Era correcto? Evidentemente no.

noisecross escribió:@TITORICO, yo soy un manazas y las sueldo sin ningún problema.
Vienen prestañadas así que es simplemente alinear las patas de la eeprom con la superficie de soldaje y darle calor.
Para alinear, puedes colocar tu mano zurda en posición cerrada como si cogieras un revólver, dejar el adaptador con la eeprom encima sobre el índice y el pulgar sobre la eeprom. Si miras al trasluz, puedes ver si el conjunto está bien alineado o no y puedes ajustar desplazando la eeprom con tu mano diestra.

Después de alinear bien, coges el soldador con la mano diestra, agarrando con la zurda firmemente para que no se mueva el conjunto y aplicas el calor a los pines con cuidado de no quemarte.

Por último, cuando la eeprom haya "agarrado", debes repasas las soldaduras sobre una mesa o como estés más cómodo. Todo el proceso sin añadir estaño ni flux y sin dejar mucho tiempo la punta del soldador en contacto con los puntos de soldaje. Desde que lo hago así no me he cargado ninguna

No sé si ha quedado claro

Yo aplico calor más o menos un segundo mientras corro la punta del soldador en la direccion de los pines, son tan delicados que paso de hacerlo de otra manera, si se queda algun pin puenteado le doy con la malla desoldadora y el soldador, o sea, aplico calor sobre la malla desoldadora, esa malla la suelo pringar en flux. Queda de lujo.

Vale. los de tantalo no sabía que tenian polaridad, de hecho no sabia ni que existian jajajaj
No te funcionó por no llevar ningún condensador y te funcionó con el de 0.1 uF, ok, igualmente lo que hablamos que pongo el de 22uF y duermo más ranquilito.

Tengo 4 o 5 juegos para probar de sa1, iré probando ese y otros juegos.

Mira que bonitos:

http://www.ebay.es/itm/280930961552?_tr ... EBIDX%3AIT

magno escribió:Y así es, pero puedes multiplexar la salidas, como verás en mis placas. Las 27C160 además te permiten usar bus de salida de 8 o de 16 bits.

Ok. Debería haber formulado la pregunta como "¿se puede hacer sin añadir más componentes?".
No recordaba que las 27C160 podían configurar su bus a 8 bits. Es bueno saberlo.

noisecross escribió:@TITORICO, yo soy un manazas y las sueldo sin ningún problema.
Vienen prestañadas así que es simplemente alinear las patas de la eeprom con la superficie de soldaje y darle calor.
Para alinear, puedes colocar tu mano zurda en posición cerrada como si cogieras un revólver, dejar el adaptador con la eeprom encima sobre el índice y el pulgar sobre la eeprom. Si miras al trasluz, puedes ver si el conjunto está bien alineado o no y puedes ajustar desplazando la eeprom con tu mano diestra.

Después de alinear bien, coges el soldador con la mano diestra, agarrando con la zurda firmemente para que no se mueva el conjunto y aplicas el calor a los pines con cuidado de no quemarte.

Por último, cuando la eeprom haya "agarrado", debes repasas las soldaduras sobre una mesa o como estés más cómodo. Todo el proceso sin añadir estaño ni flux y sin dejar mucho tiempo la punta del soldador en contacto con los puntos de soldaje. Desde que lo hago así no me he cargado ninguna

No sé si ha quedado claro

Muy claro (sencillo y para toda la familia ) seguro q habrás soldado ya unas pocas. Voy a probar con un a a ver q tal salen aunq me espero lo peor como una bolinga de estaño uniendolo todo pero bueno hay q probar alguna vez , seguire tu modo de hacerlo ; )

Con flux las bolingas de estaño son hasta recomendables.

No tengáis miedo al estaño, es algo que sale muy fácil con las herramientas adecuadas.

Pues para mi las placas con doble soldadura no con flux ni nada... Cada vez que me toca una así pierdo un mechón de pelo

Pero eso no es estaño, es una mierda.

Yo literalmente paso de esas placas.

Yo en la medida de lo posible tb intento no usarlas, pero cuando toca toca.... Si lo raro es que algunas repros funcionen, raspo y doblo la placa que funciona de milagro

Edito: alguno ha conseguido hacer un samurai shodown con éxito?

Kitizarpaszuaves escribió:Yo en la medida de lo posible tb intento no usarlas, pero cuando toca toca.... Si lo raro es que algunas repros funcionen, raspo y doblo la placa que funciona de milagro

Edito: alguno ha conseguido hacer un samurai shodown con éxito?

Para que hacer una repro de eso si en japon los venden a granel?

Me gustaría tener la versión pal para usar en una súper sin super cic. Podría probar uno jap y sustituirle el CIC por un pal, pero si tiene texto en japo... Ya no mola

Kitizarpaszuaves escribió:Me gustaría tener la versión pal para usar en una súper sin super cic. Podría probar uno jap y sustituirle el CIC por un pal, pero si tiene texto en japo... Ya no mola

Te entiendo, di que si!!!

magno escribió:

yavimaya escribió:Los electrolíticos creo que sirven igual, de hecho los tantálicos son electrolíticos cuyo componente es un poco mas "estable" frente a variaciones, pero intuyo que puedes salir del paso con ellos ya que son mucho mas bartos. Los de 10v o 16v son bastante pequeños y creo que pueden servir bien estos de 22uF.

Nadie ha dicho que no funcionen los electrolíticos, yo estaba hablando de cerámicos, que era la pregunta que hacía lito69.
El problema del electrolítico es que es más grande para la misma capacidad y mucho menos estable en temperatura. Ten en cuenta que el regulador lineal disipa la caída de tensión de los 5V de entrada a los 3V3 de salida en forma de calor, es decir, 1.7V de caída a 1.3A máximo son unos 2W de calor que se va a generar en la zona del disipador, por ello es mejor poner los de tántalo, ya que van a ir muy pegados al regulador.

Ya se que nadie lo ha dicho, solo afirmaba que podrían servir. Aún asi me preocupa el hecho de que los reguladores que he visto son de 0.8A, inferior al 1.3A que indicas, a ver si se queman por esto.
Lo mejor son las plaquitas de arcademaster para los SA-1 que tienen reguladas todas las patillas de la flash como indica @josete2k que se tendría que hacer.
Otra apreciación es que dices que tienen que ir pegados al regulador, pero ¿por algún motivo en concreto?.

Porque la proximidad es primordial. Las placas de mark creo que llevan 0.1uF,voy a escribirle a ver...

Kitizarpaszuaves escribió:Yo en la medida de lo posible tb intento no usarlas, pero cuando toca toca.... Si lo raro es que algunas repros funcionen, raspo y doblo la placa que funciona de milagro

Edito: alguno ha conseguido hacer un samurai shodown con éxito?

A mi no me dio problema

josete2k escribió:Porque la proximidad es primordial. Las placas de mark creo que llevan 0.1uF,voy a escribirle a ver...

Yo ya he comprado los de 22 eh! jajaja, pero bueno, tengo de 0.1 uF también.
http://es.aliexpress.com/item/20pcs-16V ... er=1596219

Lo de la proximidad pone en el datasheet que menos de 1cm para mejor eficiencia, me da igual, lo iba a poner cerca igual.

LeChucK77 escribió:

Kitizarpaszuaves escribió:Yo en la medida de lo posible tb intento no usarlas, pero cuando toca toca.... Si lo raro es que algunas repros funcionen, raspo y doblo la placa que funciona de milagro

Edito: alguno ha conseguido hacer un samurai shodown con éxito?

A mi no me dio problema

Buenas, que rom usaste, la pal??
Yo intento grabarla con el tl866 en una memoria 29f033 y me da pantallazo negro. Que pasos seguiste tu?

En buyicnow solo aceptan paypal, quisenpagar con tc y me manda pagar x paypal

Kitizarpaszuaves escribió:

LeChucK77 escribió:

Kitizarpaszuaves escribió:Yo en la medida de lo posible tb intento no usarlas, pero cuando toca toca.... Si lo raro es que algunas repros funcionen, raspo y doblo la placa que funciona de milagro

Edito: alguno ha conseguido hacer un samurai shodown con éxito?

A mi no me dio problema

Buenas, que rom usaste, la pal??
Yo intento grabarla con el tl866 en una memoria 29f033 y me da pantallazo negro. Que pasos seguiste tu?

El tl866 te da pantallazo negro? Estás grabando la memoria y te sale pantallazo negro?

Tiene que ser la rom. Contando que se ha repasado todo y cambiado de placa.

Eso ya me pareceria más lógico, supongo que lo que quiere decir es grabo la rom y al ponerla en la pcb y encender la consola solo veo la pantalla en negro.

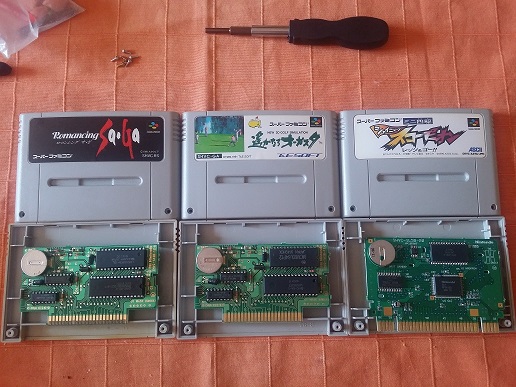

Me he dedicado a quitar memorias dip y smd,el romancing saga era de doble cara jejejej,me ha costado un poquitin más, hay que ir con mas cuidado y cuando se vea que de un lado ya sale intentar no aumentar más la temperatura y mantenerla por ahí, yo he aumentado un poco más la temperatura y ha salido del otro lado pero a petardeado un poco el estaño y no me ha hecho gracia,aunque me he pasado de temperatura parece ser que está todo bien.

El shining scorpion sacar la memoria es mucho más fácil, las pinzas en una mano sujetando y vas calentando con la otra hasta que sale sola,se podria hacer 50 veces que no dañarias la placa.

A ver si me llega todo y voy probando....

Chicos, tengo una duda que no termino de entender, si por ejemplo queremos reproducir una lorom de tamaño 16 mb, la unica posibilidad es partiendo de dos eprom del tipo 27c801?mas que nada es por el cartucho donante, ya que si usaramos un cartucho donante que fuera igual al juego a reproducir, solo tendria un hueco para una maskrom/eprom no? solo que el original llevaria una maskrom de 16 mb. No se si me he explicado bien, no obstante gracias, perdonar tanta ignorancia pero el volumen de informacion es tanto, para tan pocos conociemientos, que se me escapan infinidad de cosas...

xemita46 escribió:Chicos, tengo una duda que no termino de entender, si por ejemplo queremos reproducir una lorom de tamaño 16 mb, la unica posibilidad es partiendo de dos eprom del tipo 27c801?mas que nada es por el cartucho donante, ya que si usaramos un cartucho donante que fuera igual al juego a reproducir, solo tendria un hueco para una maskrom/eprom no? solo que el original llevaria una maskrom de 16 mb. No se si me he explicado bien, no obstante gracias, perdonar tanta ignorancia pero el volumen de informacion es tanto, para tan pocos conociemientos, que se me escapan infinidad de cosas...

Puedes:
2 27c801
1 29f016 con adaptador tsop tipo 3 comprado en buyicnow por ejemplo, con pinheads a la pcb
1 29f032 o 29f033 con adaptador tipo 3 con pinheads

gracias, esa era mi duda , basicamente para saber si puedo usar un cartucho donante que sea exactamente igual que otro, ya que actualmente tengo un bubsy con el cual quiero empezar a probetear cosas, muchas gracias

xemita46 escribió:gracias, esa era mi duda , basicamente para saber si puedo usar un cartucho donante que sea exactamente igual que otro, ya que actualmente tengo un bubsy con el cual quiero empezar a probetear cosas, muchas gracias

Mira en snescentral la numeración de tu placa y sabrás que juegos llevan esa placa. Si tienen misma placa deberia de funcionar, misma placa, misma memoria sram.

Leete la primera página del post al menos.

@lito69 me he leido la primera pagina y mas de una, he ojeado muchas placas de snescentral, la duda era si teniendo una misma placa podia usar eprom mas grandes de 8 mb para que cogieran fisicamente en la pcb. gracias por vuestra ayuda, a seguir aprendiendo!

xemita46 escribió:@lito69 me he leido la primera pagina y mas de una, he ojeado muchas placas de snescentral, la duda era si teniendo una misma placa podia usar eprom mas grandes de 8 mb para que cogieran fisicamente en la pcb. gracias por vuestra ayuda, a seguir aprendiendo!

Pues en la primera pagina leete el apartado de montar un juego con tsop y verás.

@lito69, gracias por el detalle, son muchos conceptos nuevos, y muchas cosas al leer cuesta comprenderlas

]

LeChucK77 escribió:

Kitizarpaszuaves escribió:Yo en la medida de lo posible tb intento no usarlas, pero cuando toca toca.... Si lo raro es que algunas repros funcionen, raspo y doblo la placa que funciona de milagro

Edito: alguno ha conseguido hacer un samurai shodown con éxito?

[/quote]

Así es, la grabo y una ez que la pongo la memoria en la placa de pruebas me da pantallazo negro en la consola, lo he probado en otra placa y lo mismo.

A la rom (E) le quito el header, reparo checksum y pasó a bin el archivo. Creo que no tengo que hacerle nada mas

xemita46 escribió:Chicos, tengo una duda que no termino de entender, si por ejemplo queremos reproducir una lorom de tamaño 16 mb, la unica posibilidad es partiendo de dos eprom del tipo 27c801?mas que nada es por el cartucho donante, ya que si usaramos un cartucho donante que fuera igual al juego a reproducir, solo tendria un hueco para una maskrom/eprom no? solo que el original llevaria una maskrom de 16 mb. No se si me he explicado bien, no obstante gracias, perdonar tanta ignorancia pero el volumen de informacion es tanto, para tan pocos conociemientos, que se me escapan infinidad de cosas...

O usar un 27c160 que es de 16mb de 16bits pero se puede usar en modo 8 bits, pero para eso ya necesitas programador compatible o adaptador para 16 bits, pero poder se puede también. Lo mismo con 27c322 aunque este ya tienes que demultiplexar.

Kitizarpaszuaves escribió:]

LeChucK77 escribió:

Kitizarpaszuaves escribió:Yo en la medida de lo posible tb intento no usarlas, pero cuando toca toca.... Si lo raro es que algunas repros funcionen, raspo y doblo la placa que funciona de milagro

Edito: alguno ha conseguido hacer un samurai shodown con éxito?

Así es, la grabo y una ez que la pongo la memoria en la placa de pruebas me da pantallazo negro en la consola, lo he probado en otra placa y lo mismo.

A la rom (E) le quito el header, reparo checksum y pasó a bin el archivo. Creo que no tengo que hacerle nada mas[/quote]

Pues primero le pase el ucon por si acaso, agrande la rom a 4mb y la puse en mi placa de prueba y fallo, no se si fue culpa de que tenía ram, la soldé en una sin ram y a la primera, eso si siempre con supercic que me salen mas baratas las placas

Es un juego que usa sram o no? Tambien le puedes quitar sram a la otra.

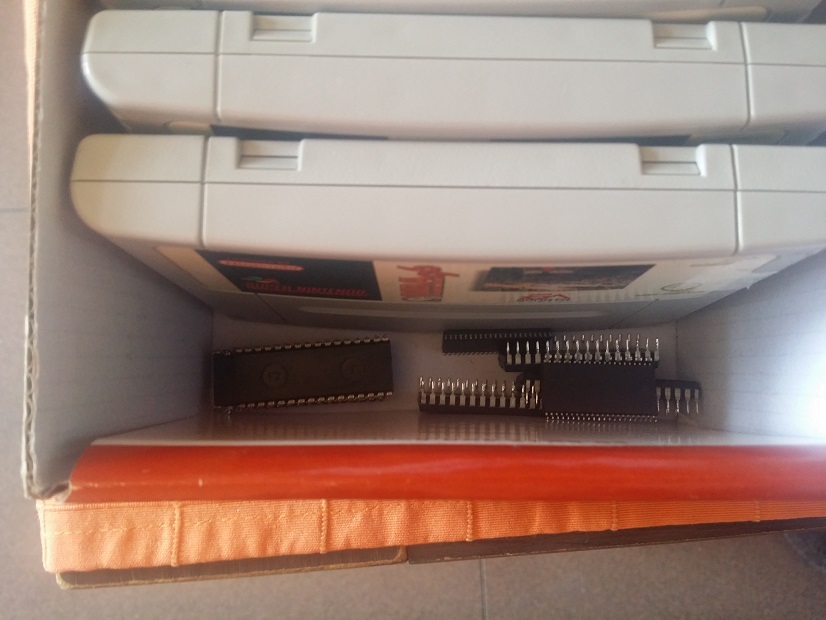

Preparando todo para cuando lleguen las cositas....

Así por las dudas, a las PCB de pruebas se les podria meter un switch para activar y desactivar la RAM, así no la detectaría y se podría probar comodamente...

Incluso un dipswitch que permitiera seleccionar las direcciones para manipular el tamaño.

Ahí lo dejo para los que tienen PCB de pruebas...

DiGiCharatFan escribió:Así por las dudas, a las PCB de pruebas se les podria meter un switch para activar y desactivar la RAM, así no la detectaría y se podría probar comodamente...

Incluso un dipswitch que permitiera seleccionar las direcciones para manipular el tamaño.

Ahí lo dejo para los que tienen PCB de pruebas...

Ponle un zocalo no?

lito69 escribió:

DiGiCharatFan escribió:Así por las dudas, a las PCB de pruebas se les podria meter un switch para activar y desactivar la RAM, así no la detectaría y se podría probar comodamente...

Incluso un dipswitch que permitiera seleccionar las direcciones para manipular el tamaño.

Ahí lo dejo para los que tienen PCB de pruebas...

Ponle un zocalo no?

La idea es para tener una "multi" placa, con el dipswitch se podria activar la placa y cambiar el valor del tamaño de la ram (o desactivarla) para esos juegos que tienen testeo de ram, no se tendria que ir cambiando de placa, en una sola se podría hacer todo y mucho mas facil y rápido.

DiGiCharatFan escribió:

lito69 escribió:

DiGiCharatFan escribió:Así por las dudas, a las PCB de pruebas se les podria meter un switch para activar y desactivar la RAM, así no la detectaría y se podría probar comodamente...

Incluso un dipswitch que permitiera seleccionar las direcciones para manipular el tamaño.

Ahí lo dejo para los que tienen PCB de pruebas...

Ponle un zocalo no?

La idea es para tener una "multi" placa, con el dipswitch se podria activar la placa y cambiar el valor del tamaño de la ram (o desactivarla) para esos juegos que tienen testeo de ram, no se tendria que ir cambiando de placa, en una sola se podría hacer todo y mucho mas facil y rápido.

la verdad que lo tengo pensado y no lo hago por vagancia jajja, de meter una palanca entre la alimentación de la RAM. supongo que con eso será suficiente

Una pregunta para los conocedores del tema,
Las maskrom originales se dañan?
La pregunta es por que tengo un mario all star que no da imagen el juego desmonto las maskrom originales(soldadas doble cara) checo continuidades todo ok. Las pongo en otra pcb igual, sigue pantalla negra al igual me paso con un cartucho de sega. Si es factible que se rompan x caidas o x una alta tensión?

@magno
@josete2k

TITORICO escribió:Buenos dias, ya por fin pude arreglar el fallo q tenía sobre la programación de las eprom 27c801 con el error 0x=18, q no era otro mas q ponerle el jumper entre el J1 y el J2 ( es lo q tienen los Willem chinorris...) y ya me he "fabricado" varias repros, tremendisimas y gracias al tuto de este foro ( MIL GRACIAS NUEVAMENTE) , pero tengo una preguntilla q sigo leyendo y leyendo y no encuentro info o por lo menos no tan masticada como para enterarme. Soy un fan de los Castlevania y el 4 ya ha caido pero claro es de lo mas facil, una sola memo de 27c801 y listo pero ahora toca el Castlevania X y son 16mb asi q o bien apilas dos memorias o buscar una placa con dos huecos pero tambien vi lo de las 27c160 o 27c322 (mas vale q sobre a q falte) pero no se como recablear estas memorias, son las mismas patillas q las 27c801 y 27c800?( Imposible porq son mas patillas) Puse el ejemplo de las 27c322 porq son mucho mas baratas, incluso q las 27c801 y ya q estamos pues porq no usarlas? Alguien podria decirme como las recableo? si no es mucha molestia claro, muchas gracias de antemano a todos : )

Hola. muy buenas. ¿has conseguido hacerte tu peazo repro del Vampire kiss? yo lo hice metiendo 2 27c801 y el cableado es como en el tutorial (nivel 2)

si no recuerdo mal, la meti en un 2A0N-11 aunque el original esta en un 1A0n-30. cosa que me tiene loquisimo... pero funciona.

como bien te ha dicho el compi @Kasios, seria interesantisimo quitarle la proteccion por software con el ucon64 si usas un donante japones o americano o no corresponde el donante con la Rom (region).

Tambien es muy comodo quitarle el Cic del cartucho y ponerle un cickey para hacerlo funcionar en cualquier maquina siempre y cuando le quites la proteccion por software.

animo.

P.D. El vampire es loROM, por lo que usa una pcb como tal... y no hagas como yo... no se en que mire que el King of dragons era loROM y no es asi... es HiROM y como tal al probar me cargue las 2 eproms.

yavimaya escribió:Otra apreciación es que dices que tienen que ir pegados al regulador, pero ¿por algún motivo en concreto?.

Como dice lito69, lo pone el datasheet El motivo técnico es que el condensador descarga por el camino de menos impedancia, por lo que cuando más cerca del chip al que desacopla su alimentación, te garantizas que la carga que está pidiendo el chip y que el reguulador no puede dar te la dé el condensador más cercano.
Esto se puede ver de otra forma, es que ese condensador filtra el ruido de alimentación, por lo que tiene que estar lo más cerca posible del chip cuya alimentación quieras limpia.

mgear25 escribió:Una pregunta para los conocedores del tema,
Las maskrom originales se dañan?

Sí, podría ocurrir como pasa con cualquier chip. Lo cierto es que son muy duraderas al proceso de electromigración, pero tan sensibles como cualquier chip a descargas electrostáticas.

cheskimon escribió:

TITORICO escribió:Buenos dias, ya por fin pude arreglar el fallo q tenía sobre la programación de las eprom 27c801 con el error 0x=18, q no era otro mas q ponerle el jumper entre el J1 y el J2 ( es lo q tienen los Willem chinorris...) y ya me he "fabricado" varias repros, tremendisimas y gracias al tuto de este foro ( MIL GRACIAS NUEVAMENTE) , pero tengo una preguntilla q sigo leyendo y leyendo y no encuentro info o por lo menos no tan masticada como para enterarme. Soy un fan de los Castlevania y el 4 ya ha caido pero claro es de lo mas facil, una sola memo de 27c801 y listo pero ahora toca el Castlevania X y son 16mb asi q o bien apilas dos memorias o buscar una placa con dos huecos pero tambien vi lo de las 27c160 o 27c322 (mas vale q sobre a q falte) pero no se como recablear estas memorias, son las mismas patillas q las 27c801 y 27c800?( Imposible porq son mas patillas) Puse el ejemplo de las 27c322 porq son mucho mas baratas, incluso q las 27c801 y ya q estamos pues porq no usarlas? Alguien podria decirme como las recableo? si no es mucha molestia claro, muchas gracias de antemano a todos : )

Hola. muy buenas. ¿has conseguido hacerte tu peazo repro del Vampire kiss? yo lo hice metiendo 2 27c801 y el cableado es como en el tutorial (nivel 2)

si no recuerdo mal, la meti en un 2A0N-11 aunque el original esta en un 1A0n-30. cosa que me tiene loquisimo... pero funciona.

como bien te ha dicho el compi @Kasios, seria interesantisimo quitarle la proteccion por software con el ucon64 si usas un donante japones o americano o no corresponde el donante con la Rom (region).

Tambien es muy comodo quitarle el Cic del cartucho y ponerle un cickey para hacerlo funcionar en cualquier maquina siempre y cuando le quites la proteccion por software.

animo.

P.D. El vampire es loROM, por lo que usa una pcb como tal... y no hagas como yo... no se en que mire que el King of dragons era loROM y no es asi... es HiROM y como tal al probar me cargue las 2 eproms.

Si lo hice, pero con una placa q tiene los dos huecos, tengo un chorro de cartuchos japos con todo tipo de placas y me puse a buscar algun "mierdijuego" con ese tipo de placa y eso y va de escandalo, directamente lo hice japones como muchas de las repros q las prefiero en ese formato : D . Por ahora ya me he hecho bastantes ahora toca esperar a q lleguen todas las memorias q he pedido para seguir haciendo mas repros. No se si lo conocereis (q supongo q si) pero enbtre poder hacerse una "copia" de un juego y ya de paso hacerse la caja con su etiqueta y tal es una pasada y www.nintandbox.net ayuda mucho. Ahora me estoy rompiendo la cabeza con las repros de NES pero es una faena muy gorda por lo q estoy viendo ya q no veo ningun ejemplo en condiciones del tema de recableo y tal, sabeis como va ? Porq una pagina dice q no hace falta y otra q hay q hacer mil puentes entre patillas ....q follón

Al igual que en la SNES, las maskrom de NES tienen un pinout diferente al de las eproms comerciales así que toca recablear prácticamente siempre.
Pero al contrario que los MAD de SNES, que se encargan de mapear la memoria dentro de la PCB, los mapeadores de NES añaden funcionalidad hardware al juego. Eso significa que el donante debe tener el mismo mapeador que el juego a reproducir.
Para hablar seriamente de repros de NES haría falta un hilo aparte.

Esperando para empezar jejeje

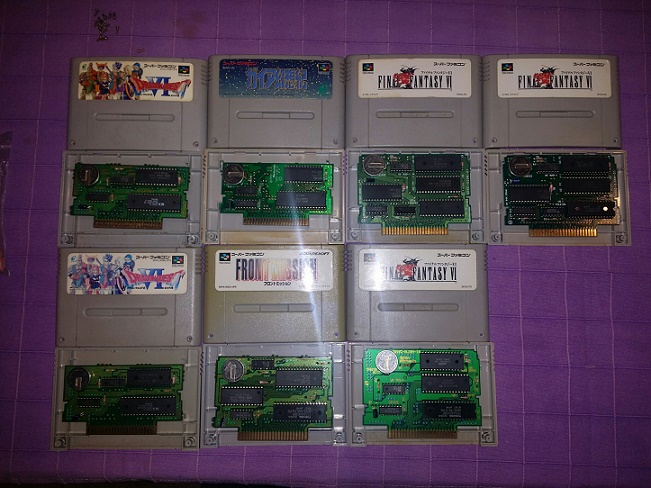

He abierto algunos juegos que he comprado, parece que hay 2 ff6 que ha sonado la flauta!!! Que podría hacer con ellos? Tales of phantasia o alguna cosa así?
